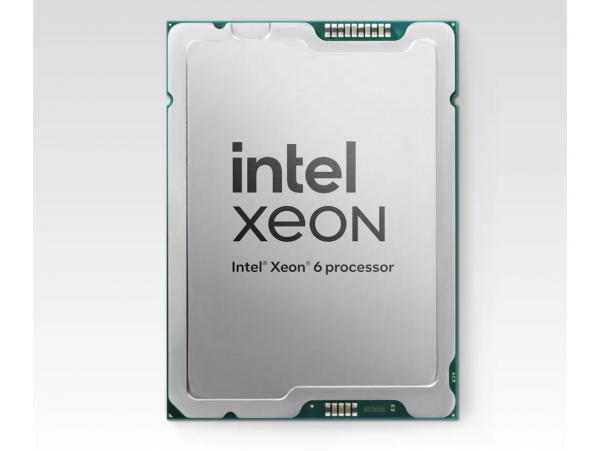

Intel Xeon 6980P – 128 nhân 256 luồng, 3.9GHz Turbo, 504MB Cache, TDP 500W

Intel Xeon 6980P là bộ xử lý máy chủ thuộc dòng Intel Xeon 6, tên mã Granite Rapids, hướng tới các hệ thống server hai socket cần số lượng nhân lớn, băng thông bộ nhớ cao và khả năng mở rộng PCI Express mạnh. CPU được sản xuất trên tiến trình Intel 3, có 128 nhân, 256 luồng nhờ Intel Hyper-Threading, xung cơ bản 2.0GHz và xung Turbo tối đa 3.9GHz.

Xeon 6980P tích hợp 504MB bộ nhớ đệm, hỗ trợ 12 kênh bộ nhớ DDR5/MRDIMM, tối đa 3TB RAM theo thông số Intel và cung cấp 96 lane PCIe 5.0. Bộ xử lý sử dụng socket FCLGA7529 và có TDP 500W, vì vậy đây là CPU chuyên dụng cho nền tảng máy chủ có bo mạch chủ, nguồn cấp và hệ thống tản nhiệt được thiết kế tương ứng.

6980P không phải bộ xử lý desktop và không tương thích với các socket LGA phổ thông của Core hoặc Xeon workstation thế hệ khác. Đây cũng là model cụ thể trong họ Xeon 6 P-core, cần phân biệt với Xeon 6979P, 6972P, 6960P hoặc các dòng Xeon 6 E-core có số nhân, cache, xung nhịp và đặc tính nền tảng khác nhau.

Thông số kỹ thuật Intel Xeon 6980P

• Dòng sản phẩm: Intel Xeon 6 processors.
• Model: Intel Xeon 6980P.
• Tên mã: Granite Rapids.
• Phân khúc: Server.
• Tiến trình: Intel 3.
• Số nhân: 128.
• Số luồng: 256.
• Xung cơ bản: 2.0GHz.
• All-Core Turbo: tối đa 3.2GHz theo Intel.
• Max Turbo Frequency: 3.9GHz.
• Cache: 504MB.
• Intel UPI: tối đa 24GT/s.
• Số liên kết UPI tối đa: 6.
• TDP: 500W.
• Khả năng mở rộng: hệ thống 2 socket – 2S.
• Socket: FCLGA7529.
• Kích thước package: 104,5 x 70,5 mm.
• DTS Max: 95°C.
• TCASE: 80°C.
• Bộ nhớ tối đa: 3TB, phụ thuộc loại bộ nhớ và nền tảng.
• Số kênh RAM: 12.
• DDR5: hỗ trợ DDR5-6400 MT/s.
• MRDIMM: hỗ trợ đến 8800 MT/s.
• Tốc độ bộ nhớ tối đa: 8800 MT/s.
• ECC: có hỗ trợ.
• PCI Express: PCIe 5.0.
• Số lane PCIe tối đa: 96.
• Intel Hyper-Threading: có.
• Intel Turbo Boost Technology: 2.0.
• Tập lệnh: Intel SSE4.2, AVX, AVX2, AVX-512, Intel AMX.
• AVX-512 FMA: 2 đơn vị.
• Intel TDX: có.
• Intel SGX: có.
• Intel VT-x / VT-d: có.
• Intel AMX: có.
• Intel QAT: 4 thiết bị mặc định.
• Intel DSA: 4 thiết bị mặc định.
• Intel DLB: 4 thiết bị mặc định.
• Intel IAA: 4 thiết bị mặc định.
• Thời điểm ra mắt: Q3/2024.

Phân tích các giao tiếp của Intel Xeon 6980P

PCI Express 5.0 – 96 lane

Xeon 6980P cung cấp tối đa 96 lane PCI Express 5.0. Các lane này được bo mạch chủ phân bổ cho card mạng tốc độ cao, GPU hoặc accelerator, SSD NVMe, HBA, RAID controller và các thiết bị mở rộng khác. CPU không có 96 “cổng” vật lý; lane PCIe là tài nguyên giao tiếp được bo mạch chủ chia thành các khe và thiết bị khác nhau.

Intel UPI 24GT/s

UPI – Ultra Path Interconnect – là liên kết tốc độ cao dùng để giao tiếp giữa các CPU trong hệ thống nhiều socket. Xeon 6980P hỗ trợ tối đa 6 liên kết UPI và tốc độ đến 24GT/s, phù hợp với server 2S. UPI không phải PCIe và cũng không phải cổng kết nối thiết bị ngoại vi.

12 kênh bộ nhớ

Bộ điều khiển nhớ tích hợp hỗ trợ 12 kênh, giúp tăng băng thông RAM cho workload máy chủ. Xeon 6980P hỗ trợ DDR5 đến 6400MT/s và MRDIMM đến 8800MT/s. MRDIMM là loại DIMM máy chủ sử dụng kiến trúc multiplexed rank nhằm tăng tốc độ truyền dữ liệu; việc đạt 8800MT/s còn phụ thuộc DIMM, bo mạch chủ và cấu hình hệ thống.

Phần cứng và chức năng chính của Xeon 6980P

128 nhân và 256 luồng cho phép Xeon 6980P xử lý số lượng lớn tác vụ song song, đặc biệt phù hợp cho ảo hóa, container, cơ sở dữ liệu quy mô lớn, điện toán khoa học, AI trên CPU và các dịch vụ cloud. Hyper-Threading cho phép mỗi nhân vật lý xử lý hai luồng phần mềm khi workload và hệ điều hành hỗ trợ.

Cache 504MB giúp giảm số lần CPU phải truy cập bộ nhớ chính đối với dữ liệu thường xuyên sử dụng. Tuy nhiên dung lượng cache lớn không có nghĩa mọi ứng dụng đều tăng hiệu năng theo cùng tỷ lệ; hiệu quả phụ thuộc đặc điểm workload.

Intel tích hợp nhiều accelerator như QAT, DSA, DLB và IAA. QAT hỗ trợ tăng tốc các tác vụ như mã hóa và nén; DSA hỗ trợ di chuyển và chuyển đổi dữ liệu; DLB hỗ trợ cân bằng tải động; IAA hướng tới một số tác vụ phân tích dữ liệu trong bộ nhớ. Việc sử dụng các accelerator cần phần mềm và hệ điều hành hỗ trợ.

Intel AMX, AVX-512 và DL Boost là gì?

Intel AMX – Advanced Matrix Extensions – cung cấp phần cứng hỗ trợ các phép toán ma trận, hữu ích cho một số workload AI và machine learning. Intel DL Boost kết hợp các khả năng xử lý dành cho suy luận AI trên CPU.

AVX-512 là tập lệnh vector rộng 512 bit dùng trong HPC, mô phỏng, xử lý dữ liệu và nhiều workload chuyên môn. Xeon 6980P có 2 đơn vị AVX-512 FMA theo thông số Intel. Việc chạy AVX-512 hoặc AMX có thể làm thay đổi mức tiêu thụ điện và xung nhịp thực tế tùy tải.

Khả năng tương thích của Intel Xeon 6980P

Xeon 6980P sử dụng socket FCLGA7529 và phải được lắp trên bo mạch chủ server được thiết kế cho nền tảng Intel Xeon 6 Granite Rapids tương ứng. Không thể lắp CPU này vào LGA4677, LGA4189 hoặc các socket desktop như LGA1700/LGA1851.

Bo mạch chủ phải có BIOS/firmware hỗ trợ đúng stepping và model CPU. Với hệ thống 2S, hai CPU và cấu hình bộ nhớ cần tuân theo tài liệu của nhà sản xuất server. RAM cũng phải thuộc loại được nền tảng hỗ trợ; việc CPU hỗ trợ tối đa DDR5-6400 hoặc MRDIMM-8800 không có nghĩa mọi DIMM đều có thể chạy ở tốc độ đó.

Giới hạn của Intel Xeon 6980P

• TDP 500W yêu cầu hệ thống nguồn và tản nhiệt server chuyên dụng.
• Không tương thích với bo mạch chủ desktop thông thường.
• Chỉ hỗ trợ nền tảng tối đa 2 socket theo thông số Intel.
• Xung cơ bản 2.0GHz thấp hơn một số Xeon ít nhân; model ưu tiên số lượng nhân và throughput tổng thể.
• Xung Turbo 3.9GHz là giá trị tối đa, không phải xung cố định của toàn bộ 128 nhân.
• All-Core Turbo được Intel công bố tối đa 3.2GHz, vẫn phụ thuộc tải, nhiệt độ và giới hạn điện năng.
• Tốc độ RAM tối đa phụ thuộc loại DIMM và cấu hình nền tảng.
• 96 lane PCIe 5.0 không có nghĩa bo mạch chủ sẽ cung cấp 96 khe PCIe vật lý.

Ứng dụng thực tế

Xeon 6980P phù hợp cho máy chủ ảo hóa mật độ cao, private cloud, hạ tầng container, cơ sở dữ liệu lớn, xử lý dữ liệu, HPC và các ứng dụng AI có thể khai thác AMX, AVX-512 hoặc các accelerator tích hợp.

Trong hệ thống 2S, hai Xeon 6980P có thể cung cấp tổng cộng 256 nhân và 512 luồng trước khi xét các giới hạn cụ thể của nền tảng. Tuy nhiên hiệu năng không tăng tuyến tính gấp đôi trong mọi phần mềm vì còn phụ thuộc NUMA, băng thông bộ nhớ, khả năng song song hóa và độ trễ giữa socket.

Những lỗi Intel Xeon 6980P có thể gặp

Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, VRM, socket, RAM, bo mạch chủ, thiết bị ngoại vi, firmware BIOS/BMC, phần mềm, cấu hình, hệ thống tản nhiệt, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định Intel Xeon 6980P có lỗi thiết kế.

Server không POST sau khi lắp CPU

Cần kiểm tra đúng socket FCLGA7529, BIOS có hỗ trợ Xeon 6980P, CPU được đặt đúng hướng, socket không cong chân tiếp xúc, nguồn EPS/CPU đã kết nối và RAM được lắp đúng sơ đồ của nhà sản xuất server.

Máy nhận CPU nhưng thiếu nhân hoặc luồng

Kiểm tra BIOS, Hyper-Threading, cấu hình core enable, Intel Speed Select và hệ điều hành. Xeon 6980P có 128 nhân và 256 luồng ở cấu hình tiêu chuẩn, nhưng một số profile hoặc cấu hình nền tảng có thể ảnh hưởng số tài nguyên được hệ điều hành nhìn thấy.

CPU quá nóng hoặc giảm xung

Với TDP 500W, hệ thống tản nhiệt phải đúng thiết kế của server. Heatsink lắp sai lực, keo tản nhiệt không đúng, quạt lỗi, airflow bị cản hoặc nhiệt độ phòng cao có thể gây thermal throttling.

Lỗi RAM hoặc server chỉ nhận một phần bộ nhớ

Nguyên nhân có thể nằm ở DIMM, socket CPU, kênh nhớ, firmware hoặc cấu hình population. Do bộ điều khiển RAM nằm trong CPU, lỗi tiếp xúc ở socket cũng có thể làm một hoặc nhiều kênh bộ nhớ không hoạt động.

PCIe hoặc thiết bị NVMe/GPU không được nhận

Cần kiểm tra cấu hình lane PCIe trong BIOS, riser, slot, retimer, cáp, nguồn thiết bị và CPU/socket. Không nên kết luận CPU lỗi chỉ vì một card PCIe không xuất hiện.

Quy trình khoanh vùng sự cố Intel Xeon 6980P

1. Xác nhận model CPU chính xác là Intel Xeon 6980P và bo mạch chủ hỗ trợ FCLGA7529.
2. Kiểm tra phiên bản BIOS/BMC và cập nhật theo danh sách hỗ trợ của nhà sản xuất server nếu cần.
3. Kiểm tra nguồn cấp CPU, PSU, VRM và các đầu nguồn chuyên dụng trên bo mạch.
4. Tháo heatsink và kiểm tra CPU/socket theo quy trình kỹ thuật, chú ý chân tiếp xúc cong, bụi hoặc dấu hiệu cháy.
5. Lắp cấu hình RAM tối thiểu đúng sơ đồ để loại trừ lỗi DIMM hoặc kênh nhớ.
6. Kiểm tra POST code, BMC event log, Machine Check Error và các thông báo phần cứng.
7. Theo dõi nhiệt độ CPU, công suất, xung nhịp và trạng thái throttling dưới tải.
8. Trong hệ thống 2S, thử khoanh vùng từng socket và đối chiếu UPI, RAM cùng thiết bị PCIe gắn với mỗi CPU.
9. Nếu có CPU hoặc bo mạch tương thích tốt, thực hiện phép thử chéo để phân biệt lỗi CPU với lỗi mainboard.
10. Chỉ kết luận CPU hỏng sau khi đã loại trừ nguồn, socket, VRM, BIOS, RAM, tản nhiệt và bo mạch chủ.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Socket FCLGA7529 và các chân tiếp xúc trên bo mạch chủ.
• Heatsink, quạt và hệ thống airflow của server.
• Keo hoặc vật liệu truyền nhiệt theo thiết kế hệ thống.
• Mạch VRM và các linh kiện cấp nguồn cho CPU.
• PSU và đường nguồn CPU.
• DIMM DDR5/MRDIMM và các khe bộ nhớ.
• Riser, retimer và đường PCIe liên quan.
• BIOS, BMC và firmware nền tảng.
• Bo mạch chủ nếu có lỗi socket, kênh nhớ hoặc PCIe.
• CPU Xeon 6980P nếu kiểm tra chéo xác nhận bộ xử lý bị lỗi; bản thân die CPU thường không phải hạng mục sửa chữa linh kiện theo cách thông thường.

Những điểm dễ nhập sai về Intel Xeon 6980P

• Model chính xác là Intel Xeon 6980P.
• Xeon 6980P có 128 nhân và 256 luồng.
• Xung cơ bản là 2.0GHz, Max Turbo là 3.9GHz, All-Core Turbo tối đa 3.2GHz.
• Cache là 504MB.
• TDP là 500W.
• Socket là FCLGA7529, không phải LGA4677.
• CPU hỗ trợ tối đa 2S, không phải hệ thống 4 socket hoặc 8 socket theo thông số Intel.
• Hỗ trợ 12 kênh RAM, không được hiểu là 12 khe DIMM cố định; số khe vật lý do nhà sản xuất server quyết định.
• DDR5 chuẩn được Intel ghi tới 6400MT/s; MRDIMM có thể đạt 8800MT/s.
• PCIe là PCIe 5.0 với tối đa 96 lane.
• Không nhầm 6980P với 6979P: 6979P có 120 nhân/240 luồng và xung cơ bản 2.1GHz.
• Không nhầm với 6972P: model đó có 96 nhân/192 luồng và xung cơ bản 2.4GHz.
• Không nhầm với 6960P: model đó có 72 nhân/144 luồng và xung cơ bản 2.7GHz.
• Không lấy số nhân của Xeon 6 E-core để gán cho 6980P; hậu tố P thuộc nhóm Xeon 6 sử dụng P-core trong thế hệ này.
• 96 lane PCIe không đồng nghĩa có 96 khe cắm vật lý.
• 3.9GHz là Max Turbo Frequency, không phải tốc độ cố định của tất cả 128 nhân.

FAQ – Intel Xeon 6980P

Intel Xeon 6980P có bao nhiêu nhân và luồng?

CPU có 128 nhân và 256 luồng với Intel Hyper-Threading.

Xung nhịp của Xeon 6980P là bao nhiêu?

Xung cơ bản 2.0GHz, All-Core Turbo tối đa 3.2GHz và Max Turbo Frequency tối đa 3.9GHz.

Xeon 6980P dùng socket nào?

CPU sử dụng socket FCLGA7529 dành cho nền tảng Xeon 6 tương thích.

Xeon 6980P hỗ trợ bao nhiêu RAM?

Intel công bố dung lượng bộ nhớ tối đa 3TB, tùy loại DIMM và cấu hình nền tảng.

CPU hỗ trợ loại RAM nào?

Xeon 6980P hỗ trợ DDR5 đến 6400MT/s và MRDIMM đến 8800MT/s, với 12 kênh bộ nhớ.

Xeon 6980P có PCIe 5.0 không?

Có. CPU hỗ trợ PCI Express 5.0 với tối đa 96 lane.

Xeon 6980P có thể dùng hai CPU trên một server không?

Có. Intel xác định khả năng mở rộng của model này là 2S.

Xeon 6980P có hỗ trợ AI không?

CPU hỗ trợ Intel AMX, Intel DL Boost, AVX-512 và các accelerator tích hợp có thể tăng tốc một số workload AI và dữ liệu khi phần mềm hỗ trợ.

Xeon 6980P có GPU tích hợp không?

Intel không công bố GPU tích hợp như một thành phần đồ họa cho Xeon 6980P trên trang thông số sản phẩm; server cần giải pháp hiển thị hoặc accelerator phù hợp từ nền tảng nếu có nhu cầu.

Xeon 6980P có thể lắp vào bo mạch LGA4677 không?

Không. Xeon 6980P sử dụng FCLGA7529 và cần bo mạch chủ hỗ trợ đúng nền tảng Xeon 6 Granite Rapids.

Kiểm tra, sửa chữa Intel Xeon 6980P tại Viện Máy Tính

Intel Xeon 6980P là bộ xử lý server 128 nhân/256 luồng với TDP 500W, 12 kênh RAM, PCIe 5.0 và khả năng hoạt động trong hệ thống 2 socket. Do cấu hình phần cứng phức tạp, nhiều biểu hiện tưởng là lỗi CPU thực tế có thể bắt nguồn từ socket, RAM, VRM, nguồn, BIOS, tản nhiệt hoặc bo mạch chủ.

Khi server không POST, mất kênh RAM, thiếu nhân/luồng, lỗi PCIe, quá nhiệt hoặc thường xuyên xuất hiện Machine Check Error, các hạng mục có thể được kiểm tra gồm CPU, socket FCLGA7529, nguồn, VRM, heatsink, RAM, BIOS/BMC và đường PCIe. CPU chỉ nên được xác định hỏng sau khi đã thực hiện kiểm tra chéo và loại trừ các thành phần nền tảng.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố máy chủ sử dụng Intel Xeon 6980P cùng các thành phần liên quan tùy cấu hình và tình trạng thực tế của thiết bị.

Hotline Viện Máy Tính: 0967891080
