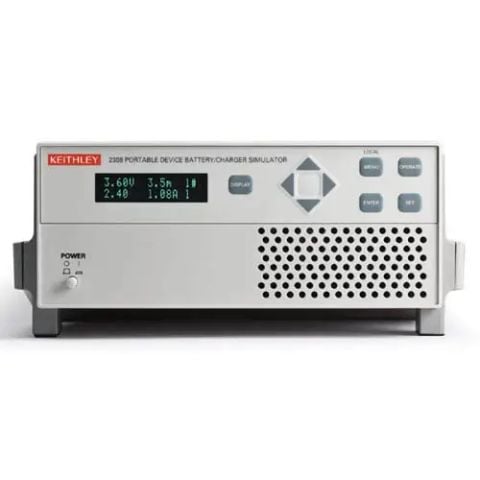

Keithley 2308 mô phỏng pin sạc 15V GPIB cho thiết bị

Keithley 2308 mô phỏng pin sạc 15V GPIB cho thiết bị

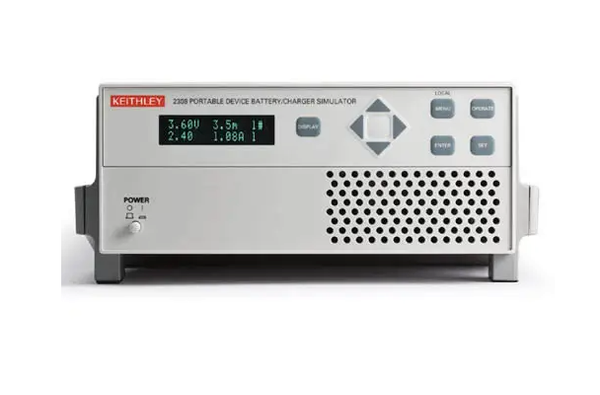

Keithley Instruments 2308 là thiết bị mô phỏng pin và bộ sạc dành cho việc phát triển, thử nghiệm và đánh giá thiết bị điện tử dùng pin. Model này phù hợp cho phòng nghiên cứu, phòng lab, trường đại học, trung tâm đo kiểm và dây chuyền sản xuất thiết bị di động.

Khác với bộ nguồn DC thông thường, Keithley 2308 có hai kênh hoạt động độc lập. Một kênh mô phỏng đặc tính của pin, trong khi kênh còn lại mô phỏng bộ sạc để kiểm tra hoạt động của mạch sạc, mạch quản lý năng lượng và mức tiêu thụ dòng điện của thiết bị.

Mô phỏng pin trong điều kiện hoạt động thực tế

Thiết bị chạy pin không tiêu thụ dòng điện cố định. Khi ở chế độ chờ, điện thoại, thiết bị IoT hoặc thiết bị cầm tay có thể dùng dòng rất thấp. Khi truyền dữ liệu, bật màn hình, kích hoạt kết nối không dây hoặc khởi động chức năng mới, dòng điện có thể tăng nhanh trong thời gian ngắn.

Keithley 2308 hỗ trợ mô phỏng các thay đổi này để kỹ sư đánh giá cách thiết bị phản hồi khi pin giảm điện áp, thay đổi tải hoặc chịu dòng xung. Thiết bị có thể thay đổi điện trở đầu ra, giúp mô phỏng gần hơn hành vi thực tế của pin.

Kênh mô phỏng pin có thể cấp điện cho thiết bị thử nghiệm hoặc hấp thụ dòng điện để mô phỏng tình trạng pin đã xả. Kênh sạc có thể cấp điện áp để kiểm tra hoạt động của mạch sạc bên trong thiết bị.

Keithley 2308 phù hợp cho nhiều công việc:

• Phát triển thiết bị điện tử dùng pin.

• Kiểm tra điện thoại và thiết bị cầm tay.

• Kiểm tra thiết bị IoT.

• Đánh giá mạch quản lý pin.

• Kiểm tra mạch sạc.

• Mô phỏng tình trạng pin yếu.

• Đo dòng tiêu thụ ở chế độ chờ.

• Đo dòng xung khi thiết bị hoạt động.

• Kiểm tra khả năng phản hồi nguồn của thiết bị tải.

• Đánh giá thời lượng pin theo điều kiện sử dụng.

• Kiểm tra sản phẩm trước khi đưa vào sản xuất.

• Tự động hóa quy trình thử nghiệm.

Hai kênh độc lập và giao tiếp GPIB

Keithley 2308 có hai kênh nguồn riêng biệt. Kênh đầu tiên được tối ưu cho việc mô phỏng pin, còn kênh thứ hai dùng để mô phỏng bộ sạc của thiết bị điện tử.

Thiết bị hỗ trợ điện áp đầu ra trong dải 0–15VDC và công suất đầu ra tối đa 50W. Khả năng đo dòng tải hỗ trợ đến 5A tùy phạm vi đo và điều kiện vận hành. Cả hai kênh có thể hấp thụ dòng liên tục đến 3A để phục vụ các bài thử nghiệm mô phỏng pin đã xả.

Keithley 2308 có khả năng đo dòng tiêu thụ với độ nhạy cao, hỗ trợ theo dõi dòng đỉnh, dòng trung bình và dòng nền. Thiết bị có thể đo các xung dòng ngắn, giúp đánh giá chính xác hơn mức tiêu thụ năng lượng của các thiết bị điện tử hoạt động theo chu kỳ.

Cổng GPIB giúp Keithley 2308 kết nối với máy tính hoặc hệ thống đo kiểm tự động. Người dùng có thể lập trình chu trình thử nghiệm, điều chỉnh điện áp, ghi nhận dòng tiêu thụ và lặp lại các bài kiểm tra theo quy trình đã thiết lập.

Các thông số cơ bản của Keithley 2308 gồm:

• Thương hiệu: Keithley Instruments.

• Model: 2308.

• Loại thiết bị: Mô phỏng pin và bộ sạc.

• Số kênh nguồn: Hai kênh độc lập.

• Điện áp đầu ra: 0–15VDC.

• Công suất đầu ra tối đa: 50W.

• Dòng tải đo được: Lên đến 5A tùy cấu hình.

• Khả năng hấp thụ dòng: Tối đa 3A liên tục trên mỗi kênh.

• Khả năng đo dòng: Dòng đỉnh, dòng trung bình và dòng nền.

• Độ nhạy đo dòng: 100nA.

• Khả năng đo xung dòng: Đến khoảng 50 micro giây.

• Điện trở đầu ra: Có thể thay đổi để mô phỏng đặc tính pin.

• Đồng hồ đo điện áp: Tích hợp.

• Đầu ra analog: Theo dõi dạng sóng dòng tải.

• Đường điều khiển số: Bốn kênh.

• Cổng giao tiếp: GPIB.

• Chuẩn lập trình: IEEE-488.2 và SCPI.

• Ứng dụng: Phòng lab, nghiên cứu, phát triển và kiểm tra sản xuất.

Thiết lập đúng trước khi chạy thử

Keithley 2308 là thiết bị đo kiểm chuyên dụng nên cần được thiết lập đúng điện áp, cực tính, giới hạn dòng và sơ đồ đấu nối của thiết bị thử nghiệm. Chỉ một lỗi đấu nhầm giữa kênh pin và kênh sạc cũng có thể làm sai kết quả đo hoặc ảnh hưởng đến thiết bị tải.

Không dùng Keithley 2308 như bộ sạc trực tiếp cho pin rời nếu chưa xác định rõ đặc tính pin, điện áp sạc, dòng sạc và quy trình kiểm soát phù hợp. Không đấu nối đầu ra khi chưa tắt kênh cấp nguồn và không để dây sense bị lỏng trong lúc thử nghiệm.

Một số lưu ý cần thực hiện:

• Kiểm tra cực dương và cực âm trước khi cấp nguồn.

• Xác định đúng điện áp hoạt động của thiết bị tải.

• Thiết lập giới hạn dòng phù hợp.

• Dùng dây dẫn có tiết diện phù hợp.

• Không để dây nguồn chạm nhau.

• Không dùng dây sense bị đứt, lỏng hoặc oxy hóa.

• Không vận hành thiết bị tại nơi ẩm, nóng hoặc nhiều bụi.

• Không che khe tản nhiệt.

• Không rút cáp GPIB khi quy trình tự động đang vận hành.

• Không tự tháo vỏ hoặc thay đổi mạch nguồn bên trong.

• Tắt đầu ra trước khi thay đổi dây kết nối.

• Lưu lại cấu hình thử nghiệm trước khi điều chỉnh thông số mới.

Một số nguyên nhân khiến Keithley 2308 gặp lỗi gồm:

• Đấu nhầm kênh mô phỏng pin với kênh sạc.

• Đấu ngược cực tính đầu ra.

• Làm chập dây kết nối.

• Dây sense bị lỏng hoặc đứt.

• Vận hành vượt mức công suất cho phép.

• Cổng GPIB lỏng hoặc chân kết nối bị oxy hóa.

• Quạt tản nhiệt bám bụi hoặc không hoạt động.

• Nguồn điện đầu vào không ổn định.

• Thiết bị bị va đập hoặc tiếp xúc với nước.

• Mạch đo dòng, mạch nguồn hoặc mạch điều khiển bị suy giảm.

• Tự sửa chữa hoặc thay linh kiện không đúng kỹ thuật.

Nếu thiết bị có dấu hiệu sai số, phản hồi tải chậm, không nhận lệnh GPIB, không mô phỏng được pin, không cấp điện từ kênh sạc hoặc phát nhiệt bất thường, không nên tiếp tục dùng cho bài đo quan trọng.

Kiểm tra Keithley 2308 tại Viện Máy Tính

Một thiết bị đo kiểm có thể vẫn bật màn hình và hiển thị thông số nhưng không còn đảm bảo độ ổn định của đầu ra. Với Keithley 2308, sai lệch điện áp, dòng điện hoặc phản hồi xung tải có thể ảnh hưởng trực tiếp đến kết quả thử nghiệm sản phẩm.

Khi Keithley 2308 không lên nguồn, không có đầu ra, không mô phỏng được pin, kênh sạc không hoạt động, hiển thị thông số bất thường, không hấp thụ dòng, không nhận GPIB hoặc giao tiếp SCPI bị lỗi, hãy mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra.

Viện Máy Tính hỗ trợ kiểm tra, sửa chữa và hỗ trợ kỹ thuật cho thiết bị đo kiểm, bộ nguồn chuyên dụng, thiết bị mô phỏng pin và thiết bị điện tử. Kỹ thuật viên kiểm tra nguồn đầu vào, hai kênh nguồn, khả năng điều chỉnh điện áp, mạch đo dòng, đầu nối sense, đầu ra analog, cổng GPIB, quạt tản nhiệt, mạch điều khiển và tình trạng vận hành thực tế của thiết bị.

Nếu Keithley 2308 đang sử dụng trong hệ thống đo kiểm tự động, nên mang theo cáp GPIB, dây nguồn, dây kết nối thiết bị tải và thông tin về bài kiểm tra đang thực hiện. Các phụ kiện này giúp kỹ thuật viên đánh giá chính xác lỗi nằm ở thiết bị, cáp kết nối, phần mềm điều khiển hay cấu hình thử nghiệm.

Khách hàng có thể ngồi xem trực tiếp quá trình kỹ thuật viên kiểm tra và xử lý thiết bị tại Viện Máy Tính. Liên hệ hotline/Zalo 0967891080 để được hướng dẫn trước khi mang Keithley 2308 đến kiểm tra.

Kết luận

Keithley 2308 là thiết bị phù hợp cho các công việc mô phỏng pin, kiểm tra mạch sạc và đánh giá dòng tiêu thụ của thiết bị điện tử chạy pin. Hai kênh độc lập, khả năng theo dõi dòng xung, điện trở đầu ra có thể thay đổi và giao tiếp GPIB giúp thiết bị đáp ứng nhu cầu nghiên cứu, phát triển và kiểm tra sản xuất.

Để bảo đảm kết quả đo đáng tin cậy, cần thiết lập đúng điện áp, giới hạn dòng, dây sense và cấu hình giao tiếp trước khi thử nghiệm. Không nên dùng thiết bị khi có dấu hiệu sai số, đầu ra không ổn định hoặc lỗi kết nối.

Nếu Keithley 2308 cần kiểm tra nguồn, kênh pin, kênh sạc, cổng GPIB hoặc độ ổn định đầu ra, mang trực tiếp thiết bị đến Viện Máy Tính để được hỗ trợ kỹ thuật. Hotline/Zalo 0967891080.
