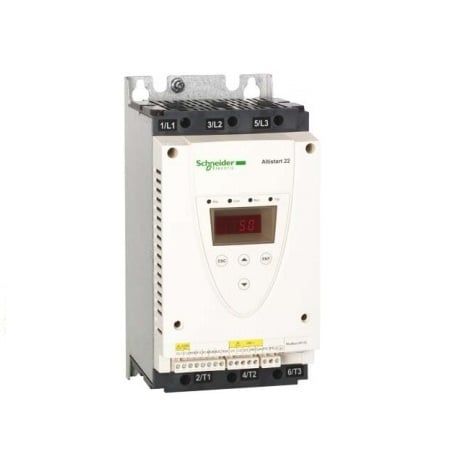

Schneider Electric ATS22D17Q là bộ khởi động mềm/soft stop thuộc dòng Altistart 22, được thiết kế cho động cơ không đồng bộ lồng sóc ba pha. Thiết bị có dòng định mức starter IcL 17A, nguồn động lực 230–440VAC và nguồn điều khiển 230VAC. Với cấu hình đấu trực tiếp trên đường cấp motor, Schneider công bố công suất điển hình 4kW tại 230V và 7.5kW tại 400–440V.
Khác các soft starter đơn giản chỉ điều chỉnh một hoặc hai pha, Altistart 22 thuộc nhóm điều khiển cả ba pha động cơ. Thiết bị quản lý quá trình tăng tốc và giảm tốc bằng điện áp và mô-men, đồng thời tích hợp contactor bypass, bảo vệ nhiệt motor, giám sát pha, màn hình 4 số, Modbus Serial và khả năng cấu hình bằng phần mềm SoMove.
ATS22D17Q cần được phân biệt với ATS22D17S6 và ATS22D17S6U. Model D17Q thuộc dải nguồn 230–440VAC và sử dụng nguồn điều khiển khoảng 230VAC trên CL1–CL2. D17S6 mở rộng nguồn động lực tới 600VAC nhưng vẫn dùng control 230V, còn D17S6U sử dụng nguồn điều khiển 110–115VAC. Việc chỉ nhìn con số 17A mà bỏ qua hậu tố có thể dẫn đến chọn sai thiết bị.
ATS22D17Q thường được các website mô tả là soft starter 7.5kW. Cách viết này chỉ chính xác khi đi kèm điện áp. Theo bảng Schneider, 7.5kW là mức motor ở 400V hoặc 440V khi starter được đấu trực tiếp trên đường cấp nguồn. Ở 230V, cùng thiết bị chỉ được xếp khoảng 4kW.
Vì vậy khi chọn thay thế, thông số đầu tiên cần đọc trên nameplate motor là dòng định mức. ATS22D17Q có IcL 17A nhưng xuất xưởng với tham số motor current khoảng 14.8A, tương ứng một motor 4 cực 400V tiêu chuẩn trong bảng catalogue. Parameter motor current phải được chỉnh theo motor thực tế chứ không nên mặc định giữ nguyên 14.8A.
Một đặc điểm đáng chú ý của dòng ATS22...Q là khả năng đặt soft starter trong mạch tam giác của motor. Khi đấu inside-delta, mỗi nhánh starter chịu dòng nhỏ hơn so với dòng dây, cho phép một starter cùng cấp dòng làm việc với motor công suất lớn hơn.
Với ATS22D17Q, Schneider liệt kê khoảng 5.5kW tại 230V, 11kW tại 400V và tới 15kW tại 440V trong cấu hình delta phù hợp. Tuy nhiên motor phải có sáu đầu dây và cách đấu phải đáp ứng đúng sơ đồ của hãng. Không thể lấy rating inside-delta áp dụng cho motor ba dây thông thường.
Catalogue Schneider phân loại Altistart 22 là soft starter có ba controlled phases. Trong quá trình tăng tốc và giảm tốc, hệ thống quản lý điện áp và mô-men trên ba pha motor để duy trì đặc tính ổn định ở nhiều điều kiện tải.
Đây là khác biệt đáng kể so với ATS01N1 chỉ điều khiển một pha hoặc ATS01N2/ATS130 sử dụng cấu trúc điều khiển hai pha. Với ATS22, việc kiểm soát ba pha giúp nâng khả năng quản lý motor, phát hiện mất cân bằng và bảo vệ trong các máy phức tạp hơn.
ATS22 không chỉ đơn giản tăng điện áp tuyến tính. Schneider cho phép quản lý cả voltage ramp và torque trong quá trình acceleration/deceleration. Điều này giúp motor phát triển mô-men theo cách phù hợp hơn với tải thực tế.
Bơm có thể cần hạn chế biến đổi mô-men để giảm water hammer; băng tải cần tránh giật dây băng; quạt có quán tính lớn cần tăng tốc từ từ; máy nén cần đủ mô-men nhưng không nên tạo dòng đỉnh quá mức. Việc điều khiển mô-men giúp ATS22 thích nghi tốt hơn với những yêu cầu này.
ATS22 cho phép điều chỉnh thời gian acceleration trong khoảng rộng, tới khoảng 60 giây. Tuy nhiên thời gian cài đặt không phải lúc nào cũng là thời gian motor thực tế cần để đạt tốc độ.
Nếu current limit đặt thấp hoặc tải quá nặng, motor có thể không phát đủ mô-men và thời gian tăng tốc kéo dài. Ngược lại, setting quá mạnh khiến quá trình gần giống khởi động trực tiếp. Commissioning cần cân bằng current limit, torque và acceleration time.
Schneider tích hợp contactor bypass ngay bên trong ATS22. Khi quá trình khởi động hoàn tất, bypass được quản lý tự động và tạo đường dẫn dòng có tổn hao thấp hơn so với việc để dòng motor liên tục chạy qua phần tử bán dẫn.
Lợi ích là giảm nhiệt trong tủ, giảm tổn hao và giảm số lượng thiết bị rời phải đấu dây. Chính đặc điểm “all-in-one” này là một trong những lý do ATS22 từng được sử dụng rộng rãi cho bơm, quạt và máy OEM.
ATS22 tích hợp mô hình bảo vệ nhiệt motor và được Schneider cung cấp sẵn cho ứng dụng standard với Class 10. Thiết bị còn theo dõi thời gian/số lần khởi động, underload, overcurrent, mất pha và thứ tự pha.
Đầu vào PTC cho phép kết nối cảm biến nhiệt thích hợp trong motor để bổ sung giám sát nhiệt trực tiếp. Tuy nhiên các chức năng này không loại bỏ yêu cầu sử dụng short-circuit protection, disconnect và thiết bị bảo vệ đầu nguồn theo thiết kế điện của hệ thống.
Tài liệu ATS22 cho phép thiết lập current limit trong vùng rộng, khoảng 150–700% rating thiết bị. Đây là giới hạn dùng trong giai đoạn khởi động, không phải dòng vận hành liên tục.
Đặt limit quá thấp có thể khiến motor không đủ mô-men. Đặt quá cao làm giảm lợi ích của soft start và tăng stress lên lưới điện. Cần dựa trên loại tải, motor và khả năng của hệ thống điện để chọn mức phù hợp.
Mặt trước ATS22 có màn hình số, bốn phím điều hướng và bốn LED trạng thái Ready, Communication, Run và Trip. Người dùng có thể theo dõi parameter, dòng và trạng thái I/O trực tiếp mà không cần công cụ ngoài.
Schneider cũng hỗ trợ SoMove để cấu hình trên máy tính và truyền parameter giữa các starter. Đây là lợi thế khi doanh nghiệp có nhiều máy giống nhau hoặc cần thay ATS22 dự phòng mà muốn phục hồi nhanh bộ setting cũ.
Altistart 22 tích hợp Modbus Serial thông qua connector RJ45. Hệ thống có thể kết nối PLC, HMI hoặc công cụ commissioning để đọc trạng thái và parameter phù hợp.
Nếu motor vẫn chạy bình thường nhưng HMI mất dữ liệu, cần tách lỗi truyền thông khỏi lỗi công suất. Cáp RJ45, cấu hình Modbus, địa chỉ, tốc độ và parameter truyền thông phải được kiểm tra trước khi xác định board communication hỏng.
Torque control và controlled deceleration giúp giảm thay đổi mô-men đột ngột trong hệ thống bơm, đồng thời hỗ trợ giảm shock cơ khí.
Quạt có quán tính lớn có thể tăng tốc từ từ, hạn chế dòng khởi động và giảm tải cơ khí lên belt hoặc coupling.
ATS22 có thể sử dụng trong compressor khi current rating, thời gian khởi động và chu kỳ làm việc đáp ứng khả năng của starter.
Khởi động theo mô-men giúp giảm giật băng, trượt pulley và xô lệch sản phẩm ở thời điểm máy bắt đầu chạy.
Khả năng giới hạn dòng và theo dõi tải giúp ATS22 phù hợp với nhiều máy có quán tính hoặc mô-men thay đổi.
Các tình trạng dưới đây là những lỗi soft starter, động cơ và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, tải, thời gian sử dụng, nhiệt độ, firmware, cấu hình, truyền thông hoặc linh kiện. Đây không phải khẳng định Schneider ATS22D17Q có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn ba pha, control supply CL1–CL2, lệnh logic, circuit breaker, contactor và motor. Việc màn hình sáng chỉ xác nhận phần control có nguồn, không chứng minh phần động lực đã sẵn sàng.
Current limit có thể đặt quá thấp, tải cơ khí quá nặng hoặc motor được cấu hình sai dòng. Cần so sánh dòng nameplate với parameter In và IcL 17A.
Ramp, torque hoặc current limit có thể đang đặt quá cao. Khi đó khả năng giảm shock cơ khí và hạn chế dòng của soft starter bị giảm.
Kiểm tra nguồn lưới, cầu chì, breaker, contactor và terminal trước khi nghi ngờ phần tử công suất. ATS22 tích hợp chức năng phát hiện phase loss.
Số lần khởi động có thể quá nhiều, motor khởi động quá lâu, nhiệt độ tủ cao hoặc thông gió kém. Nhóm ATS22D17...D88 có profile số lần start/hour riêng và có tùy chọn quạt cho duty cao hơn.
Cần kiểm tra trạng thái integrated bypass. Nếu bypass không đóng sau khi hoàn tất starting, dòng tiếp tục đi qua phần tử bán dẫn và nhiệt có thể tăng cao hơn bình thường.
Cần kiểm tra cáp, RJ45, địa chỉ Modbus và communication parameter. Nếu điều khiển motor vẫn bình thường, nên khoanh vùng communication trước khi can thiệp power board.
Parameter nominal motor current có thể chưa được chỉnh đúng từ giá trị factory 14.8A. PTC, thermal model và số lần khởi động cũng cần được kiểm tra.
Nominal starter current IcL là 17A. Giá trị motor current xuất xưởng khoảng 14.8A và có thể được chỉnh theo dòng nameplate motor.
Dòng Q của ATS22 sử dụng nguồn động lực ba pha 230–440VAC, 50/60Hz.
Khoảng 7.5kW khi đấu trực tiếp trên đường cấp motor theo bảng Schneider.
Có đối với dòng ATS22...Q trong cấu hình motor phù hợp. ATS22D17Q được Schneider liệt kê khoảng 11kW tại 400V khi đấu inside-delta.
Có. Integrated bypass là một trong những chức năng cốt lõi của Altistart 22.
Có bảo vệ nhiệt motor tích hợp và hỗ trợ PTC. Hệ thống vẫn cần short-circuit protection và thiết bị cách ly phù hợp.
Có. ATS22 tích hợp Modbus Serial qua RJ45 và hỗ trợ cấu hình bằng phần mềm SoMove.
Tại thời điểm tháng 08/2026, Schneider Việt Nam vẫn liệt kê sản phẩm nhưng đã thông báo dự kiến ngừng thương mại vào ngày 30/06/2027. Thời điểm có thể khác giữa từng thị trường.
Trang Schneider Việt Nam hiện ghi End of Standard Service dự kiến ngày 29/06/2035.
Schneider hiện đề xuất ATS430D17S6 – Altivar Soft Starter ATS430 17A, nguồn 208–600VAC, control supply 110–230VAC. Khi retrofit vẫn phải kiểm tra lại kích thước, terminal, nguồn điều khiển, wiring và parameter.
Schneider ATS22D17Q là bộ khởi động mềm ba pha Altistart 22 có IcL 17A, nguồn động lực 230–440VAC và công suất tham chiếu 4kW tại 230V hoặc 7.5kW tại 400–440V khi đấu in-line. Thiết bị tích hợp bypass, torque control, motor thermal protection, PTC, màn hình và Modbus Serial, phù hợp với bơm, quạt, compressor, băng tải và nhiều máy công nghiệp.
Khi ATS22D17Q gặp tình trạng motor không chạy, tăng tốc quá lâu, báo mất pha, thermal trip, starter nóng bất thường, bypass không hoạt động, màn hình báo lỗi hoặc mất Modbus, cần kiểm tra nguồn, motor, tải, control supply, parameter và thiết bị ngoại vi trước khi kết luận phần công suất bị hỏng.
