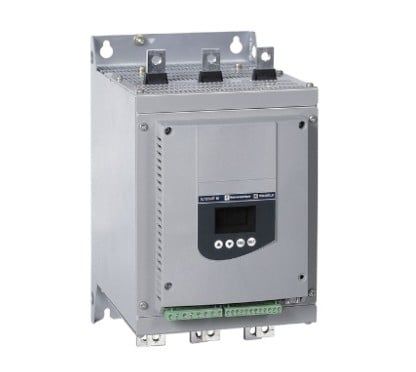

Schneider Electric ATS48D22Q là bộ khởi động mềm thuộc dòng Altistart 48, được thiết kế cho động cơ không đồng bộ ba pha trong các ứng dụng công nghiệp và hệ thống bơm. Thiết bị làm việc với nguồn động lực 230–415VAC, sử dụng hệ thống Torque Control System – TCS của Schneider để kiểm soát mô-men trong quá trình khởi động và dừng, qua đó hạn chế dòng khởi động, giảm va đập cơ khí và giảm ứng suất lên động cơ cũng như cơ cấu truyền động.
Một điểm cần làm rõ khi nhập dữ liệu ATS48D22Q là sự khác nhau giữa con số 21A trên tên thương mại và IcL 22A trong bảng lựa chọn Schneider. Catalogue Altistart 48 xác định dòng danh định IcL của ATS48D22Q là 22A cho ứng dụng tiêu chuẩn, trong khi giá trị cài đặt dòng xuất xưởng là khoảng 21A. Vì vậy mô tả kỹ thuật nên ưu tiên ghi IcL 22A và có thể chú thích factory current setting khoảng 21A để tránh nhầm.
ATS48D22Q khác đáng kể với các soft starter đơn giản như ATS01 hay ATS130. Altistart 48 sử dụng sáu thyristor để điều khiển ba pha động cơ, có bàn phím hiển thị, bảo vệ nhiệt motor, bảo vệ bản thân starter, đầu vào PTC, các I/O có thể cấu hình và truyền thông Modbus RS485 tích hợp. Tuy nhiên ATS48 không có contactor bypass tích hợp; nếu hệ thống cần bypass thì Schneider cho phép sử dụng contactor bypass bên ngoài.
Khoảng “4–18.5kW” trong tên thương mại không có nghĩa ATS48D22Q luôn dùng được motor 18.5kW. Công suất thay đổi đáng kể theo điện áp, chế độ Standard/Severe và việc starter được đấu in-line hay inside-delta.
Vì vậy khi thay ATS48D22Q cho máy cũ, thông số đầu tiên cần đối chiếu vẫn là dòng nameplate motor, điện áp và cấu hình đấu. Không nên chỉ dựa vào chữ “18.5kW” rồi ghép thiết bị với mọi motor 18.5kW.
Altistart 48 không chỉ tăng điện áp theo một ramp cố định. TCS của Schneider dựa trên đặc tính motor để kiểm soát mô-men trong quá trình tăng tốc và giảm tốc. Điều này giúp quá trình cơ khí diễn ra ổn định hơn, đặc biệt với bơm, băng tải, quạt, máy nén và các tải có quán tính.
Việc kiểm soát mô-men cũng giúp giảm hiện tượng motor nhận dòng cao nhưng không tạo được gia tốc tương xứng. Khi commissioning đúng, starter có thể cân bằng giữa thời gian tăng tốc, giới hạn dòng và mô-men cần thiết cho tải.
Khác ATS01 hoặc ATS130 chỉ điều khiển một hoặc hai pha tùy dòng, ATS48 sử dụng sáu thyristor – hai thyristor mắc ngược song song trên mỗi pha. Điều này cho phép thiết bị kiểm soát điện áp ba pha của motor trong giai đoạn khởi động và dừng.
Đây là kiến trúc phù hợp với những ứng dụng cần độ kiểm soát cao hơn, đồng thời hỗ trợ các chức năng chẩn đoán và bảo vệ nâng cao so với soft starter analog đơn giản.
Schneider chia ứng dụng ATS48 thành standard và severe dựa trên mức quá tải, thời gian tăng tốc và số lần khởi động. Với standard duty, profile tham chiếu có thể đạt 4 lần In trong khoảng 12 giây hoặc 3 lần In trong khoảng 23 giây ở chu kỳ tải 50%, khoảng 10 lần khởi động mỗi giờ.
Severe duty dành cho tải nặng hoặc thời gian tăng tốc dài hơn. Schneider áp dụng thermal protection Class 20 và thường yêu cầu chọn starter lớn hơn so với cùng motor trong standard duty. Vì vậy conveyor tải nặng, crusher hoặc tải quán tính cao không nên lựa chọn theo bảng bơm/quạt tiêu chuẩn.
ATS48 tích hợp mô hình nhiệt motor và cho phép lựa chọn nhiều cấp thermal protection gồm Class 2, 10A, 10, 15, 20, 25 và 30 hoặc tắt chức năng trong trường hợp hệ thống có phương án bảo vệ khác.
Với ứng dụng tiêu chuẩn, Class 10 là lựa chọn phổ biến trong tài liệu Schneider; severe duty thường sử dụng Class 20. Dòng In trong parameter phải được đặt theo dòng đầy tải trên nameplate motor thay vì để nguyên giá trị factory setting nếu motor thực tế khác.
Ngoài mô hình nhiệt tính toán từ dòng, ATS48D22Q có đầu vào PTC. Nếu motor được trang bị cảm biến nhiệt phù hợp, starter có thể sử dụng tín hiệu này để theo dõi nhiệt độ thực tế của động cơ.
Điều này đặc biệt hữu ích với tải chạy chậm, môi trường nóng hoặc motor có điều kiện làm mát không ổn định. Tuy nhiên PTC và thermal model là hai cơ chế khác nhau; việc cấu hình phải phù hợp với loại cảm biến và motor thực tế.
Schneider xác nhận ATS48 không tích hợp shorting/bypass contactor bên trong. Product datasheet của ATS48D22Q cũng ghi chức năng external bypass là tùy chọn.
Khi sử dụng bypass ngoài, dòng motor sau khi hoàn thành start có thể đi qua contactor thay vì tiếp tục qua thyristor. Điều này giảm tổn hao và nhiệt trong ATS48, đồng thời có thể tăng khả năng thực hiện nhiều lần khởi động hơn trong một khoảng thời gian.
R2 của ATS48 là relay End of Starting chuyên dùng cho việc điều khiển contactor bypass trong cấu hình Schneider. R2 tự tác động khi giai đoạn acceleration hoàn tất và điều kiện dòng phù hợp được thỏa mãn.
ATS48D22Q tích hợp giao thức Modbus trên RS485 multidrop. Giao diện vật lý sử dụng RJ45 và hỗ trợ các tốc độ 4800, 9600 hoặc 19200bps.
Thông qua Modbus, hệ thống PLC hoặc SCADA có thể truy cập các dữ liệu và parameter phù hợp của starter, phục vụ điều khiển, monitoring và bảo trì. Khi truyền thông mất nhưng motor vẫn chạy bình thường, nên khoanh vùng riêng layer RS485, baud rate, địa chỉ và parameter communication thay vì kết luận phần công suất ATS48 hỏng.
Các input STOP, RUN, LI3 và LI4 cho phép tích hợp starter vào mạch điều khiển máy. LI3 và LI4 có thể được gán chức năng phù hợp thông qua parameter. Hai logic output LO1/LO2 cũng có thể cấu hình để phản hồi trạng thái cho PLC hoặc mạch ngoài.
Bên cạnh đó, ATS48 có ba relay R1, R2 và R3. R2 được dành cho trạng thái kết thúc khởi động, trong khi R1/R3 có thể phục vụ các trạng thái khác theo cấu hình. Analog output AO hỗ trợ 0–20mA hoặc 4–20mA để truyền một đại lượng giám sát tới thiết bị bên ngoài.
TCS và controlled stop giúp kiểm soát quá trình thay đổi mô-men, phù hợp với hệ bơm cần hạn chế shock cơ khí và biến đổi lưu lượng đột ngột.
Khởi động theo mô-men giúp giảm giật dây băng, trượt pulley, va đập hộp số và xô lệch sản phẩm.
Tải có quán tính lớn có thể tăng tốc mềm hơn và giảm stress cơ khí so với khởi động trực tiếp.
Có thể sử dụng khi dòng, thời gian tăng tốc và đặc tính tải nằm trong khả năng của ATS48D22Q. Compressor tải nặng cần chọn theo severe duty.
Khả năng lựa chọn Class 20/25/30, current limiting và torque control giúp ATS48 phù hợp hơn soft starter đơn giản trong nhiều tải có thời gian acceleration dài.
Các tình trạng dưới đây là những lỗi soft starter, motor và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, thời gian sử dụng, nhiệt độ, firmware, phần mềm, tải, đấu dây hoặc linh kiện. Đây không phải khẳng định Schneider ATS48D22Q có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra hệ thống nguồn, thiết bị bảo vệ, contactor và kết nối bên ngoài trước khi nghi ngờ thyristor. ATS48 có chức năng phát hiện mất pha nguồn.
Tải có thể quá nặng, current limit quá thấp, torque setting chưa phù hợp hoặc motor không đúng công suất. Cần đối chiếu dòng motor với IcL 22A và chế độ Standard/Severe.
Kiểm tra dòng In đã được đặt đúng theo nameplate, thermal class, số lần khởi động và tải cơ khí. Nếu sử dụng PTC cũng cần kiểm tra sensor và dây PTC.
ATS48 không có bypass nội bộ nên dòng vẫn đi qua phần công suất nếu hệ thống không sử dụng contactor bypass ngoài. Nhiệt độ, tải, thông gió và số chu kỳ khởi động đều ảnh hưởng thermal state.
Cần kiểm tra nguồn điều khiển CL1–CL2, wiring logic, trạng thái STOP/RUN và parameter của starter. Với ATS48...Q, nguồn control phải thuộc dải AC 220–415V theo yêu cầu Schneider.
Có thể liên quan baud rate, địa chỉ, RS485, RJ45 hoặc parameter communication. Lỗi communication không đồng nghĩa thyristor hoặc mạch công suất bị hỏng.
Nguồn control và nguồn động lực của ATS48 là hai phần riêng. Starter có thể hiển thị nhưng phần power chưa đáp ứng điều kiện chạy. Cần đọc trạng thái và mã chẩn đoán trước khi quyết định sửa phần cứng.
Schneider dùng 21A trong tên sản phẩm và đây cũng tương ứng gần với factory current setting. Bảng selection chính hãng xác định nominal IcL của ATS48D22Q là 22A cho Standard Duty. Khi nhập thông số kỹ thuật nên ghi IcL 22A và chú thích factory setting khoảng 21A.
Đấu in-line: khoảng 11kW Standard Duty hoặc 7.5kW Severe Duty. Khi sử dụng cấu hình inside-delta phù hợp, rating có thể tăng tới 18.5kW Standard Duty.
Không. Schneider xác nhận ATS48 không tích hợp shorting contactor. External bypass là tùy chọn và R2 có thể dùng làm End of Starting Relay để điều khiển contactor ngoài.
Có thermal motor protection tích hợp và nhiều thermal class từ Class 2 đến Class 30. Hệ thống vẫn phải có bảo vệ ngắn mạch và phối hợp thiết bị theo thiết kế điện phù hợp.
Có. ATS48D22Q tích hợp Modbus Serial, giao diện RS485 multidrop qua RJ45, hỗ trợ 4800, 9600 hoặc 19200bps.
Không. Schneider hiện đánh dấu ATS48D22Q đã ngừng thương mại; ngày cụ thể có thể khác theo khu vực. Trang Schneider hiện đề xuất Altivar Soft Starter ATS480D22Y làm hướng thay thế và dịch vụ ATS48 được duy trì theo kế hoạch vòng đời của từng thị trường.
Đây là model Schneider đề xuất thay thế, nhưng retrofit vẫn cần kiểm tra nguồn điều khiển, terminal, kích thước, parameter, communication và sơ đồ hệ thống; không nên coi là thay 1:1 mà không đối chiếu kỹ thuật.
Schneider ATS48D22Q là khởi động mềm ba pha Altistart 48 có IcL 22A, nguồn 230–415VAC, TCS điều khiển mô-men, bảo vệ nhiệt motor, đầu vào PTC, Modbus RS485 và khả năng sử dụng trong cả Standard Duty lẫn Severe Duty. Công suất motor phụ thuộc điện áp và cách đấu, với mức phổ biến 11kW tại 400V khi đấu in-line Standard Duty.
Khi ATS48D22Q xuất hiện tình trạng không khởi động, mất pha, motor tăng tốc quá lâu, báo quá nhiệt, mất Modbus, màn hình bất thường, relay R2 không điều khiển bypass hoặc điện áp đầu ra mất cân bằng, cần kiểm tra nguồn, motor, tải, parameter và thiết bị ngoại vi trước khi kết luận phần công suất hỏng.
