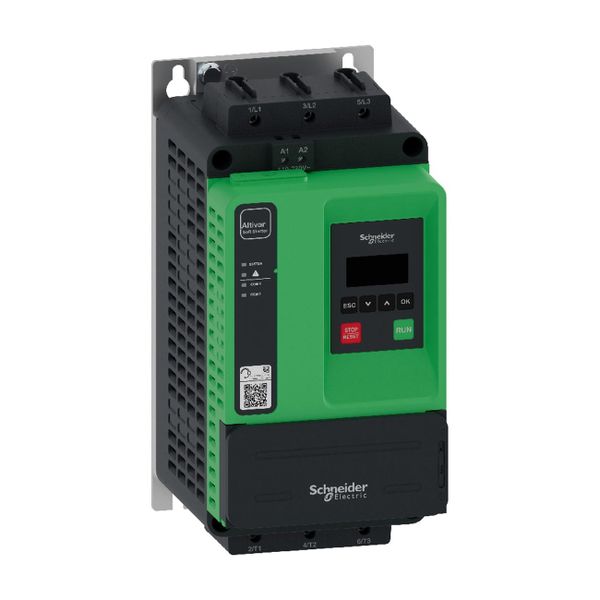

Schneider Electric ATS430D17S6 là bộ khởi động mềm kỹ thuật số thuộc dòng Altivar Soft Starter ATS430, được phát triển cho động cơ không đồng bộ ba pha trong các máy công nghiệp tiêu chuẩn. Thiết bị có dòng vận hành định mức 17A, điện áp động lực 208–600VAC và tích hợp nhiều chức năng vượt xa những bộ soft starter cơ bản như điều khiển mô-men, bảo vệ nhiệt động cơ, giám sát công suất – năng lượng, Modbus RTU, bypass nội bộ và các chức năng chẩn đoán tình trạng thiết bị.
ATS430D17S6 là model nhỏ nhất về dòng định mức trong dải ATS430 hiện hành của Schneider. Tùy điện áp lưới, sản phẩm được hãng ghép với động cơ khoảng 4kW tại 230VAC, 7.5kW tại 400/440VAC và 9kW tại 500/525VAC. Với hệ đơn vị HP, Schneider liệt kê 3HP tại 208V, 5HP tại 230V, 10HP tại 460V và 15HP tại 575V. Khi chọn thực tế vẫn phải ưu tiên dòng nameplate của motor và bảo đảm không vượt dòng Ie 17A của starter.
Khác với ATS01 hoặc ATS130 tập trung vào cài đặt đơn giản bằng potentiometer, ATS430 là soft starter có nền tảng số với màn hình, truyền thông, khả năng theo dõi motor và ứng dụng, đồng thời áp dụng các cơ chế cybersecurity. Schneider cũng xác nhận ATS430 sử dụng điều khiển điện áp trên hai pha của động cơ ba pha và có bypass tích hợp sau giai đoạn khởi động.
Ở soft starter cơ bản, người vận hành thường chỉ quan tâm ramp điện áp. ATS430 bổ sung Torque Control System của Schneider, cho phép quá trình tăng và giảm tốc được điều khiển theo đặc tính mô-men thay vì chỉ dựa trên một đường điện áp cố định.
Điều này có giá trị với bơm, quạt, compressor, conveyor, agitator và mixer vì tải của các máy này không giống nhau. Khả năng kiểm soát mô-men giúp quá trình tăng tốc ổn định hơn và giảm stress lên dây đai, coupling, gearbox cũng như hệ thống cơ khí.
ATS430D17S6 thường được nhìn thấy với mô tả 7.5kW vì đây là rating tại 400/440VAC. Tuy nhiên cùng một soft starter chỉ được Schneider xếp khoảng 4kW ở 230VAC và 9kW ở 500/525VAC.
Do đó khi thay thế một starter cũ, cần đọc điện áp và dòng motor. Nominal motor current không được vượt quá operational rated current Ie 17A. Việc chỉ thấy motor 7.5kW rồi mua ATS430D17S6 mà bỏ qua điện áp nguồn có thể dẫn tới chọn sai.
ATS430 được Schneider định hướng cho Normal Duty. Với nhóm D17S6, profile S4 điển hình cho phép quá dòng tới 4 × Ie trong khoảng 13 giây, 10 lần khởi động mỗi giờ và on-load factor 50% theo bảng duty của hãng.
Đối với chế độ S1, ATS430 còn có profile cho phép thời gian quá tải lâu hơn tùy mức dòng. Những giá trị này là điều kiện thiết kế của starter, không phải mục tiêu để vận hành motor liên tục ở 4 lần dòng định mức.
ATS430D17S6 có bypass nội bộ. Trong giai đoạn khởi động, semiconductor điều khiển điện áp/mô-men của motor. Khi quá trình khởi động hoàn thành, bypass tạo đường dẫn có tổn hao thấp hơn.
Nhờ đó soft starter không phải liên tục tiêu tán lượng nhiệt lớn của SCR khi motor chạy ổn định. Nếu motor đã đạt tốc độ nhưng ATS430 nóng bất thường, bypass và dòng tải thực tế là hai hạng mục cần được kiểm tra.
Điểm khác đáng kể so với ATS130 là ATS430D17S6 có integrated motor overload protection. Ở Normal Duty, thermal protection class tiêu chuẩn là Class 10E.
Ngoài current overload, Schneider còn liệt kê các chức năng giám sát như motor underload, excessive acceleration time, motor phase loss, external thermal protection và short-circuit between motor phase and earth trong hệ chẩn đoán của ATS430.
Tuy nhiên bảo vệ tích hợp không loại bỏ yêu cầu phối hợp circuit breaker, short-circuit protection và thiết bị cách ly theo thiết kế tủ điện. ATS430 là một phần của motor starter system chứ không phải toàn bộ hệ bảo vệ nguồn.
ATS430 theo dõi tình trạng nguồn ba pha và có chức năng liên quan phase failure cũng như line phase inversion. Khi motor không chạy, việc xuất hiện lỗi nguồn nên dẫn quá trình kiểm tra về cầu chì, breaker, contactor, terminal và điện áp lưới trước khi nghi ngờ SCR.
Điều này giúp giảm nguy cơ thay nhầm starter khi nguyên nhân thực tế chỉ là mất một pha phía trước thiết bị.
ATS430D17S6 tích hợp Modbus Serial trên RS-485 2-wire. Schneider cung cấp cả RJ45 và Open Style connection. Dữ liệu có thể được đưa về PLC, HMI hoặc hệ SCADA để giám sát và điều khiển theo kiến trúc phù hợp.
Cổng RJ45 hỗ trợ khoảng 4.8–38.4kbps, còn giao diện Open Style hỗ trợ từ khoảng 0.3 tới 115.2kbps. Frame sử dụng Modbus RTU và địa chỉ nằm trong vùng 0–247.
Nếu Modbus không hoạt động nhưng starter vẫn vận hành motor bình thường, cần kiểm tra địa chỉ, baud rate, parity, wiring RS-485 và mapping register trước khi xem đây là lỗi phần công suất.
ATS430D17S6 có bốn digital input gồm STOP, RUN, DI3 và DI4. Các đầu vào tương thích mức tín hiệu PLC theo IEC 61131-2, thuận tiện để tích hợp starter vào hệ điều khiển tự động.
DI3 và DI4 có thể được sử dụng cho các chức năng được cấu hình trong ATS430 tùy ứng dụng. Khi lệnh từ PLC không làm motor chạy, cần kiểm tra đồng thời trạng thái RUN/STOP, wiring 24V control và parameter assignment.
Hai relay output giúp ATS430 gửi trạng thái sang contactor, PLC hoặc hệ báo ngoài. R1 có tiếp điểm NO và NC, còn R2 có tiếp điểm NO. Rating tham chiếu lên tới 2A/250VAC AC-15 hoặc 2A/30VDC DC-13 theo điều kiện tuổi thọ Schneider.
AQ1 hỗ trợ 0–20mA, 4–20mA hoặc 0–10V. Nhờ đó một đại lượng giám sát có thể được truyền bằng tín hiệu analog tới thiết bị ngoài khi hệ thống không sử dụng truyền thông số.
ATS430 được Schneider trang bị power monitoring và condition monitoring. Dòng sản phẩm có thể theo dõi cả motor, application, power và energy, giúp người vận hành có thêm dữ liệu để đánh giá tải thay vì chỉ biết starter đang RUN hay STOP.
Các chức năng như motor pre-heating, small motor test, condition monitoring và power monitoring cũng làm ATS430 hữu ích hơn trong commissioning và bảo trì dự phòng.
Do ATS430 có giao diện số và firmware, Schneider bổ sung các chức năng như user management, hardening ports/services, security event logging và secure firmware updates. Đây là điểm khác biệt rõ với thế hệ soft starter chỉ có potentiometer và relay.
Trong hệ thống kết nối PLC hoặc mạng công nghiệp, parameter truy cập và quyền người dùng cần được quản lý giống các thiết bị tự động hóa khác thay vì coi soft starter chỉ là phần tử điện lực thụ động.
Schneider Việt Nam hiện liệt kê ATS430D17S6 là sản phẩm thay thế được đề xuất cho ATS22D17S6. Điều này đáng chú ý với các hệ thống đang sử dụng Altistart 22 và cần kế hoạch nâng cấp khi ATS22 tiến tới cuối vòng đời thương mại.
Tuy nhiên “replacement” không nên được hiểu là tháo ATS22 và cắm ATS430 vào mà không kiểm tra. Kích thước, terminal, control wiring, communication, parameter và logic của máy phải được đối chiếu trước khi retrofit.
Torque Control và controlled stop phù hợp với hệ bơm cần giảm biến đổi mô-men đột ngột trong quá trình khởi động hoặc dừng.
Các tải có quán tính như quạt có thể tăng tốc từ từ, giảm ứng suất lên dây đai và cơ cấu truyền động.
ATS430 có thể dùng cho compressor trong phạm vi Normal Duty nếu dòng và thời gian tăng tốc nằm trong capability của starter.
Điều khiển mô-men giúp giảm giật dây băng, hộp số và hạn chế sản phẩm bị xô khi máy khởi động.
Condition monitoring và torque control hữu ích với tải có mô-men thay đổi theo lượng vật liệu hoặc trạng thái quá trình.
Các tình trạng dưới đây là những lỗi soft starter, motor và hệ truyền động điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, tải, nhiệt độ, firmware, cấu hình, truyền thông hoặc linh kiện. Đây không phải khẳng định Schneider ATS430D17S6 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Kiểm tra lệnh RUN/STOP, nguồn động lực ba pha, circuit breaker, trạng thái fault và motor trước khi xác định khối SCR hỏng.
Tải có thể quá nặng, giới hạn dòng hoặc torque setting chưa phù hợp. ATS430 cũng có chức năng phát hiện excessive acceleration time nên cần xem diagnostic trước khi thay thiết bị.
Đo dòng thực tế và so với motor nameplate cũng như rating 17A của ATS430D17S6. Cần kiểm tra cơ cấu kẹt, bearing, tải tăng hoặc parameter thermal protection.
Cần kiểm tra bypass, dòng motor, nhiệt độ môi trường và thông gió. Bypass không đóng đúng có thể làm phần công suất chịu tổn hao lớn hơn bình thường.
Kiểm tra nguồn trước ATS430, cầu chì, breaker, contactor và terminal. Không nên mặc định fault này xuất phát từ PCB.
Kiểm tra RS-485, địa chỉ Slave, baud rate, parity, dây A/B và cổng RJ45/Open Style. Nếu phần điều khiển motor vẫn bình thường thì lỗi có thể chỉ nằm ở communication layer.
Phần control có thể vẫn có nguồn trong khi nguồn A1/A2 hoặc nguồn công suất chưa đáp ứng điều kiện vận hành. Cần kiểm tra đầy đủ nguồn control và mains.
Kiểm tra assignment của R1/R2, trạng thái logic, contact relay và wiring ngoài trước khi xác định relay vật lý hỏng.
Operational rated current Ie là 17A ở Normal Duty và đấu in-line.
Nguồn động lực 3 pha 208–600VAC, dung sai -15%/+10%.
Schneider liệt kê 7.5kW tại 400VAC Normal Duty.
Có. ATS430 sử dụng embedded/internal bypass.
Có. ATS430D17S6 tích hợp motor overload protection, với Class 10E ở Normal Duty.
Có. Module tích hợp Modbus Serial RTU trên RS-485 2-wire với kết nối RJ45 và Open Style.
Có. Torque Control là một trong những chức năng chính của ATS430.
Không. Schneider ghi Braking: No. Controlled stop và braking là hai chức năng khác nhau.
Không. ATS430 được Schneider quy định dùng connection in-line.
Schneider hiện đề xuất ATS430D17S6 là sản phẩm thay thế ATS22D17S6. Khi retrofit vẫn cần đối chiếu kích thước, dây điều khiển, parameter và sơ đồ hệ thống.
Schneider ATS430D17S6 là soft starter kỹ thuật số 17A thuộc Altivar ATS430, hỗ trợ động cơ ba pha 208–600VAC, Torque Control, controlled stop, bypass tích hợp, bảo vệ nhiệt motor, Modbus RTU và nhiều chức năng condition monitoring. Đây là giải pháp phù hợp cho các máy công nghiệp tiêu chuẩn cần khả năng điều khiển và chẩn đoán cao hơn soft starter analog truyền thống.
Khi ATS430D17S6 gặp tình trạng motor không khởi động, tăng tốc quá lâu, báo overload, mất pha, starter nóng, bypass bất thường, không nhận RUN/STOP, mất Modbus hoặc màn hình hoạt động nhưng phần công suất không chạy, cần kiểm tra nguồn, motor, tải, parameter và diagnostic trước khi kết luận phần cứng bị hỏng.
Nếu cần kiểm tra SCR, driver, bypass, mạch đo dòng/điện áp, PTC, digital input, relay output, Modbus RS-485, control board, màn hình hoặc PCB của Schneider Altivar Soft Starter ATS430D17S6, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
