Sensepeek PCBITE-4018 là bộ phụ kiện đo và giữ bo mạch hands-free dành cho kỹ thuật viên điện tử, kết hợp que đo oscilloscope băng thông 100MHz với các probe 1:1 dùng cho đồng hồ VOM, logic analyzer và những thiết bị đo có đầu vào phù hợp. Bộ kit được xây dựng trên hệ sinh thái PCBite của Sensepeek, sử dụng đế kim loại, holder giữ PCB và các probe có chân nam châm để cố định đầu kim tại điểm cần đo mà không phải cầm bằng tay liên tục.
Cấu hình chính hãng của mã PCBITE-4018 gồm hai probe SP100 100MHz, một bộ PCBITE-4003 chứa bốn probe SP10 cùng base plate và các holder giữ bo mạch, đồng thời bổ sung insulation cover PCBITE-4017. Đây là bộ tương đối đầy đủ cho người cần vừa quan sát waveform trên oscilloscope, vừa đo điện áp, điện trở hoặc kết nối logic analyzer tại nhiều điểm trên cùng một PCB.
Điểm quan trọng cần nhập đúng là SP100 và SP10 có nhiệm vụ khác nhau. SP100 là probe oscilloscope thụ động tỷ lệ 10:1, bandwidth DC–100MHz. SP10 là probe thụ động 1:1, bandwidth khoảng 10MHz, phù hợp cho VOM, logic analyzer, đo điện áp, điện trở hoặc đưa tín hiệu từ test point ra thiết bị đo bên ngoài. Không nên mô tả cả sáu probe trong PCBITE-4018 đều là probe oscilloscope 100MHz.
Hai SP100 là phần dành riêng cho oscilloscope trong PCBITE-4018. Probe kết nối với máy hiện sóng bằng BNC và được thiết kế cho input impedance 1MΩ phổ biến trên các oscilloscope để bàn.
Attenuation 10:1 nghĩa là người dùng phải đặt probe factor của oscilloscope về 10X để máy hiển thị đúng điện áp thực. Nếu channel vẫn đặt 1X, biên độ hiển thị có thể sai hệ số mười.
Băng thông SP100 được Sensepeek xác định từ DC tới 100MHz. Rise time tính toán khoảng 3,2ns. Probe vẫn có thể phản ứng với tín hiệu trên 100MHz nhưng biên độ và dạng sóng sẽ suy giảm, vì vậy 100MHz mới là specification làm việc nên dùng khi mô tả sản phẩm.
Bốn SP10 trong bộ PCBITE-4018 có thể kết nối với đồng hồ vạn năng thông qua dây banana–Dupont đi kèm. Nhờ đó người dùng có thể cố định probe đỏ và đen tại hai điểm trên PCB rồi quan sát điện áp hoặc điện trở trên VOM mà không phải giữ hai que đo bằng tay.
SP10 cũng phù hợp với logic analyzer và các giao tiếp số như SPI, CAN, USB, JTAG, I2C hoặc UART trong phạm vi đặc tính của probe. Sensepeek xác định bandwidth khoảng 10MHz đối với phép đo waveform bằng oscilloscope; trên các tần số cao hơn, cạnh lên/xuống có thể bị méo tăng do probe và dây không được impedance matched.
Ngoài đo tín hiệu, SP10 có thể dùng cho đo voltage, resistance, cấp nguồn hoặc ground trong giới hạn dòng DC liên tục tối đa 2A. Tuy nhiên luôn phải tuân thủ giới hạn điện áp và không dùng sản phẩm cho điện lưới trực tiếp.
Cả SP100 và SP10 đều sử dụng probe arm có chân nam châm. Probe được đặt trên large base plate bằng kim loại và có thể trượt tới vị trí mong muốn. Flexible arm cho phép nâng, hạ và nghiêng đầu kim để chạm chính xác test point.
Đầu kim có cơ cấu lò xo. Khi người dùng nén đầu kim xuống pad hoặc chân linh kiện rồi thả tay, lực lò xo tiếp tục duy trì tiếp xúc. Thiết kế này giúp theo dõi tín hiệu trong thời gian dài, đặc biệt khi cần chờ oscilloscope trigger hoặc chạy firmware để tái hiện lỗi ngắt quãng.
Bộ PCBITE-4003 bên trong PCBITE-4018 có large base plate kích thước DIN A4 khoảng 210 × 297mm cùng bốn PCB holder. Các holder sử dụng nam châm để bám vào đế và giữ bo mạch từ nhiều phía.
Khoảng cách holder có thể thay đổi tùy kích thước bo, vì vậy hệ thống phù hợp cho nhiều PCB khác nhau thay vì một fixture cố định. Với các bo liên kết bằng cable, diện tích A4 cũng cung cấp không gian để bố trí nhiều module cạnh nhau.
PCBITE-4018 bổ sung insulation cover cho large base plate. Sensepeek thiết kế phụ kiện này để tăng mức cách ly bề mặt khi làm việc với PCB đang cấp nguồn, đồng thời giúp bề mặt làm việc sạch và giảm phản chiếu khi quan sát bo dưới kính hiển vi.
Insulation cover PCBITE-4017 được thiết kế cho large base plate DIN A4. Đây là phụ kiện riêng cần phân biệt với các tấm cách điện dùng cho base plate kích thước nhỏ.
Cấu hình hai SP100 và bốn SP10 giúp PCBITE-4018 đặc biệt phù hợp khi cần quan sát nhiều node đồng thời. Ví dụ hai SP100 có thể theo dõi clock và data bằng oscilloscope, trong khi các SP10 giữ sẵn ground, voltage rail hoặc đưa thêm tín hiệu sang logic analyzer.
Kỹ thuật viên không phải hàn nhiều dây tạm lên bo. Khi chuyển điểm đo, chỉ cần nhấc nhẹ probe, trượt chân nam châm và đặt đầu kim vào vị trí mới.
Trước khi sử dụng SP100 với một channel oscilloscope mới, Sensepeek khuyến nghị kiểm tra frequency compensation. Đầu probe được đặt vào tín hiệu vuông khoảng 1kHz, xấp xỉ 2V peak-to-peak từ output calibration của oscilloscope.
Sau đó điều chỉnh trimmer tại đầu BNC đến khi waveform có đỉnh phẳng đúng dạng. Nếu probe bị under-compensated hoặc over-compensated, đáp tuyến tần số và dạng cạnh tín hiệu sẽ không đạt specification.
Cả SP100 và SP10 theo User Guide tương ứng đều có dải voltage làm việc an toàn tối đa ±60VDC, 30VAC RMS hoặc ±42,4V peak. Tài liệu còn ghi 200VDC + peak AC là mức overvoltage không gây hỏng probe.
Không được hiểu 200V là dải đo định mức. Sensepeek cũng nêu rõ các probe này không có Measurement Category rating và không được nối trực tiếp vào mains hoặc nguồn dẫn xuất từ điện lưới có khả năng xuất hiện transient cao áp.
Các tình trạng dưới đây có thể xuất phát từ hao mòn đầu kim, cáp, connector, compensation, tiếp xúc holder hoặc sử dụng không đúng giới hạn. Đây không phải khẳng định Sensepeek PCBITE-4018 có lỗi thiết kế.
Kiểm tra đầu BNC, cáp, ground hook, đầu kim và việc đầu kim có chạm đúng test point hay không.
Kiểm tra oscilloscope đã đặt Probe Factor 10X cho SP100 chưa.
Thực hiện lại frequency compensation và giảm chiều dài ground loop.
Kiểm tra dây banana–Dupont, pin header, đầu kim và lực tiếp xúc của spring-loaded tip.
Kiểm tra chân nam châm, bề mặt base plate và flexible arm. Không kéo probe bằng phần tay mềm khi tháo khỏi đế.
Tổng cộng có 6 probe: 2 SP100 dành cho oscilloscope và 4 SP10 dùng cho VOM, logic analyzer hoặc thiết bị phù hợp.
Hai SP100 có bandwidth DC–100MHz và attenuation 10:1.
Không. SP10 là probe thụ động 1:1 với bandwidth khoảng 10MHz.
Có. Bộ PCBITE-4003 bên trong kit gồm large base plate A4 và bốn PCB holder.
Có. Bộ PCBITE-4003 đi kèm hai dây Banana–Dupont và năm dây Dupont–Dupont.
Có. Cấu hình chính hãng của PCBITE-4018 bổ sung insulation cover PCBITE-4017 cho large base plate.
Không. SP100 không có Measurement Category rating và tài liệu Sensepeek cảnh báo không kết nối trực tiếp vào mains.
Sensepeek hiện liệt kê PCBITE-4018 trong nhóm discontinued. Hãng đã chuyển sang các bộ sử dụng probe SQ thế hệ mới.

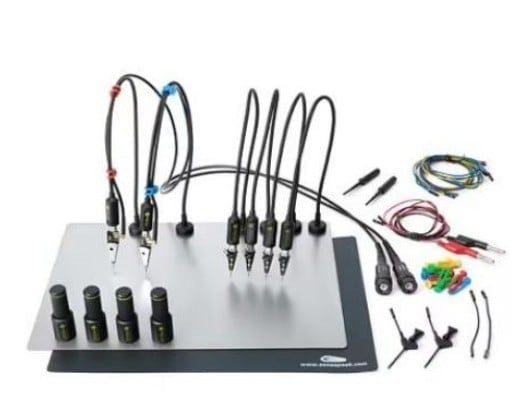

Sensepeek PCBITE-4018 là bộ hands-free kết hợp hai SP100 100MHz 10:1 và bốn SP10 1:1, đi kèm large base plate A4, bốn PCB holder, dây Banana/Dupont và insulation cover. Bộ kit hỗ trợ đồng thời oscilloscope, VOM và logic analyzer trong quá trình debug, sửa chữa và phát triển PCB.
Khi kit gặp tình trạng probe không giữ vị trí, SP100 mất tín hiệu, waveform sai, SP10 đo chập chờn, dây kết nối lỗi hoặc đầu kim mòn, cần kiểm tra từng probe, cable, connector, spring-loaded tip, magnetic base và holder trước khi xác định hạng mục cần thay thế.
