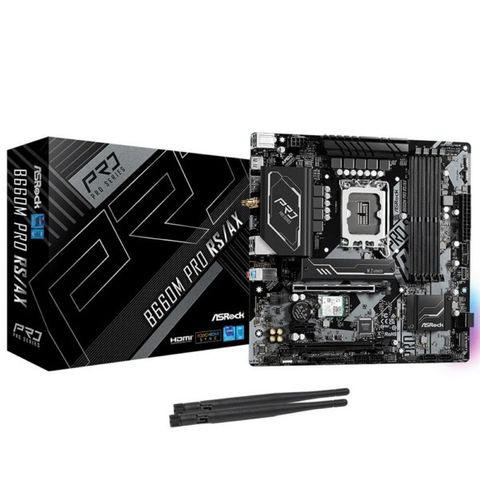

Mainboard Asrock B660m Pro Rs/ax – Socket 1700

Tính năng độc đáo

ASRock Super Alloy
– Cuộn cảm nguồn cao cấp
– PCB màu đen sapphire
– PCB vải thủy tinh mật độ cao
Wi-Fi 6E ASRock Bộ nhớ 4 lớp
ASRock Intel ^® POOL (Các mặt phẳng ở các lớp bên ngoài) Công nghệ
Khe cắm thép
ASRock ASRock Full Cover Tản nhiệt M.2
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (dành cho tất cả các cổng USB, Audio, LAN)
ASRock Live Update & APP Shop

CPU

– Hỗ trợ Bộ xử lý Intel ^® Core™ thế hệ thứ 12 (LGA1700)
– Thiết kế Digi Power
– Thiết kế 8 Power Phase
– Hỗ trợ Công nghệ Intel ^® Hybrid
– Hỗ trợ Công nghệ Intel ^® Turbo Boost Max 3.0

Chipset

– Intel ^® B660

Bộ nhớ RAM

– Công nghệ bộ nhớ DDR4 Kênh đôi
– 4 x Khe cắm DIMM DDR4
– Hỗ trợ bộ nhớ DDR4 không phải ECC, không có vùng đệm lên đến 5333+(OC)*
– Hỗ trợ các mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không phải ECC)
– Tối đa. dung lượng bộ nhớ hệ thống: 128GB
– Hỗ trợ Intel ^® Extreme Memory Profile (XMP) 2.0

BIOS

– BIOS pháp lý AMI UEFI 128Mb với hỗ trợ GUI đa ngôn ngữ
– Các sự kiện đánh thức tuân thủ ACPI 6.0
– Hỗ trợ SMBIOS 2.7
– CPU Core/Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V Đa điều chỉnh điện áp PCH

Đồ hoạ

– Kiến trúc đồ họa Intel ^® Xe (Gen 12)
– Đầu ra đồ họa kép: hỗ trợ cổng HDMI và DisplayPort 1.4 bằng bộ điều khiển hiển thị độc lập
– Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên tới 4K x 2K (4096×2160) @ 60Hz
– Hỗ trợ DisplayPort 1.4 với DSC (nén) tối đa. độ phân giải lên tới 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Hỗ trợ HDCP 2.3 với HDMI 2.1 Tương thích TMDS và Cổng DisplayPort 1.4

Âm thanh

– Âm thanh 7.1 CH HD (Realtek ALC897 Audio Codec)
– Hỗ trợ chống sét lan
truyền – Nahimic Audio

LAN

– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel ^® I219V
– Hỗ trợ Wake-On-LAN
– Hỗ trợ Chống sét/ESD
– Hỗ trợ Ethernet tiết kiệm năng lượng 802.3az
– Hỗ trợ UEFI PXE

mạng địa phương không dây

– Mô-đun Wi-Fi 6E 802.11ax
– Hỗ trợ IEEE 802.11a/b/g/n/ax
– Hỗ trợ Băng tần kép 2×2 160MHz với hỗ trợ băng tần 6GHz mở rộng*
– 2 ăng-ten để hỗ trợ 2 (Truyền) x 2 (Nhận) công nghệ đa dạng
– Hỗ trợ Bluetooth + High speed class II
– Hỗ trợ MU-MIMO

Khe cắm

Chipset:
– 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16*
– 1 x Khe cắm PCIe 3.0 x16 (PCIE3), hỗ trợ chế độ x4*
– 1 x Khe cắm PCIe 3.0 x1 (PCIE2)*
– 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi WiFi/BT PCIe loại 2230 và Intel ^® CNVi (WiFi/BT tích hợp)
– Hỗ trợ AMD CrossFire™

Lưu trữ

CPU:
– 1 x Ổ cắm Hyper M.2 (M2_1, Key M), hỗ trợ chế độ loại 2242/2260/2280 PCIe Gen4x4 (64 Gb/s)*
Chipset:
– 1 x Ổ cắm Ultra M.2 (M2_2, Key M) , hỗ trợ các chế độ loại 2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s)*
– 4 x Đầu nối SATA3 6.0 Gb/s

đột kích

– Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA

Cổng kết nối

– 1 x Đầu cắm SPI TPM
– 1 x Đầu cắm loa và Xâm nhập khung gầm – 1 x Đầu cắm
đèn LED RGB*
– 3 x Đầu cắm đèn LED định địa chỉ**
– 1 x Đầu nối quạt CPU (4 chân)***
– 1 x CPU/Máy bơm nước Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh)****
– 3 x Đầu nối quạt khung gầm/bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh)*****
– 1 x Đầu nối nguồn ATX 24 chân
– 1 x Đầu nối nguồn 12V 8 chân (Đầu nối nguồn mật độ cao)
– 1 x Đầu nối âm thanh bảng điều khiển phía trước
– 1 x Đầu nối Thunderbolt™ AIC (5 chân) (Hỗ trợ Thẻ AIC ASRock Thunderbolt™ 4)
– 2 x Đầu cắm USB 2.0 ( Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ Bảo vệ ESD)
– 1 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 2 cổng USB 3.2 Gen1) (Hỗ trợ Bảo vệ ESD)
– 1 x Đầu cắm USB 3.2 Gen1 của Bảng điều khiển phía trước (Hỗ trợ Bảo vệ ESD)

Bảng điều khiển Input/Output phía sau

– 2 x Cổng ăng-ten
– 1 x Cổng Chuột/Bàn phím PS/2
– 1 x Cổng HDMI
– 1 x DisplayPort 1.4
– 4 x Cổng USB 3.2 Gen1 (ASMedia ASM1074 hub) (Hỗ trợ Bảo vệ ESD)
– 2 x Cổng USB 2.0 (Hỗ trợ Bảo vệ ESD)
– 1 x Cổng LAN RJ-45 có đèn LED (Đèn LED ACT/LINK và đèn LED TỐC ĐỘ)
– Giắc cắm âm thanh HD: Đường vào / Loa trước / Micrô

Phần mềm và UEFI

Phần mềm
– Tiện ích bo mạch chủ ASRock (A-Tuning)
– ASRock Polychrom SYNC
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

Hỗ trợ CD

– Trình điều khiển, Tiện ích, Phần mềm diệt Virus (Bản dùng thử)

Phụ kiện

– Hướng dẫn cài đặt nhanh, CD hỗ trợ, Tấm chắn I/O
– 2 x Cáp dữ liệu SATA
– 2 x Anten ASRock WiFi 2.4/5/6 GHz
– 2 x Ốc vít cho ổ cắm M.2
– 1 x Đế cho ổ cắm M.2

Hỗ trợ phần cứng

– Máy đo tốc độ quạt: CPU, CPU/Máy bơm nước, Quạt khung/Máy bơm nước
– Quạt chạy êm (Tự động điều chỉnh tốc độ quạt khung theo nhiệt độ CPU): CPU, CPU/Máy bơm nước, Quạt khung/Máy bơm nước
– Điều khiển đa tốc độ quạt: CPU , CPU/Bơm nước, Quạt khung gầm/Bơm nước
– Phát hiện CASE OPEN
– Giám sát điện áp: CPU Vcore, +1.05V_PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +0.82V PCH, +12V, +5V, + 3,3V

Chuẩn vỏ máy

– Hệ số dạng Micro ATX: 9,6 inch x 9,6 inch, 24,4 cm x 24,4 cm
– Thiết kế tụ điện rắn

Hệ điều hành

– Microsoft ^® Windows ^® 10 64-bit / 11 64-bit

Chứng nhận

– FCC, CE
– Sẵn sàng cho ErP/EuP (cần có nguồn điện sẵn sàng cho ErP/EuP)
