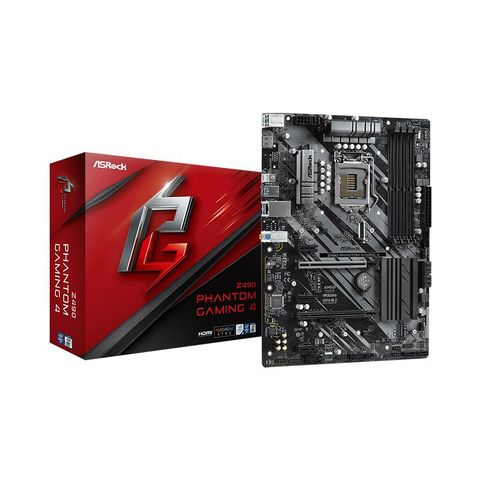

Mainboard Asrock Z490 Phantom Gaming 4 (intel Z490, Socket 1200)

Sản phẩm

Mainboard - Bo mạch chủ

Tên Hãng

Asrock

Model

Tính năng độc đáo

ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)

ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB

ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop

CPU hỗ trợ

Chipset

Intel® Z490

RAM hỗ trợ

Công nghệ bộ nhớ DDR4 kênh đôi
4 x DDR4 DIMM
Hỗ trợ DDR4 4400+ (OC) / 4333 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3200 (OC) / 2933/2800/2666 / 2400/2133 không ECC, bộ nhớ không đệm
Hỗ trợ các mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không phải ECC)
Tối đa dung lượng bộ nhớ hệ thống: 128GB *
Hỗ trợ Cấu hình bộ nhớ cực mạnh Intel® (XMP) 2.0
15μ Liên hệ vàng trong các khe DIMM

* Vui lòng tham khảo Danh sách hỗ trợ bộ nhớ trên trang web của ASRock để biết thêm thông tin.
Core ™ (i9 / i7) hỗ trợ DDR4 lên đến 2933; Core ™ (i5 / i3), Pentium® và Celeron® hỗ trợ DDR4 lên tới 2666.

** Do giới hạn của hệ điều hành, kích thước bộ nhớ thực tế có thể nhỏ hơn 4GB để đặt trước cho việc sử dụng hệ thống trong HĐH Windows® 32 bit. Đối với HĐH Windows® 64 bit có CPU 64 bit, không có giới hạn đó.

BIOS

Hình Ảnh

- Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1*
- Graphics, Media & Compute: Microsoft^® DirectX 12, OpenGL 4.5, Intel^® Built In Visuals, Intel^® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
- Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft^® PlayReady 3.0, Intel^® SGX Content Protection, UHD/HDR Blu-ray Disc
- Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.3 with HDMI 1.4 Port
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 Port

* Hình ảnh tích hợp đồ họa Intel® UHD và đầu ra VGA chỉ có thể được hỗ trợ với các bộ xử lý được tích hợp GPU.

** VP9 10bit và VC-1 chỉ dành cho giải mã.
Mã hóa VP8 và VP9 không được Windows® OS hỗ trợ.

Âm Thanh

LAN

Khe cắm mở rộng

- 2 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4: single at x16 (PCIE2); dual at x16 (PCIE2) / x4 (PCIE4)*
- 3 x PCI Express 3.0 x1 Slots
- Supports AMD Quad CrossFireX™ and CrossFireX™
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module and Intel^® CNVi (Integrated WiFi/BT)

* Hỗ trợ SSD NVMe làm đĩa khởi động

Ổ cứng hỗ trợ

- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 17), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

* Nếu M2_2 bị chiếm dụng bởi thiết bị M.2 loại SATA, SATA3_1 sẽ bị tắt.
Nếu M2_2 bị chiếm dụng bởi thiết bị M.2 loại PCIe, SATA3_0 sẽ bị tắt.

** Hỗ trợ Công nghệ Intel® Optane ™
Hỗ trợ SSD NVMe làm đĩa khởi động
Hỗ trợ bộ ASRock U.2

Cổng kết nối (Bên trong)

- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x 4 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 3 AIC R2.0 Card only)
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)

* Hỗ trợ tổng cộng lên đến dải đèn LED 12V / 3A, 36W

** Hỗ trợ tổng cộng lên đến 5V / 3A, Dải LED 15W

*** Đầu nối quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W).

**** Quạt / CPU Bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W).

***** Quạt khung gầm / bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W).
CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP, CHA_FAN3 / WP và CHA_FAN4 / WP có thể tự động phát hiện nếu sử dụng quạt 3 chân hoặc 4 chân.

Cổng kết nối (Phía Sau)

Kích cỡ

Chứng nhận
