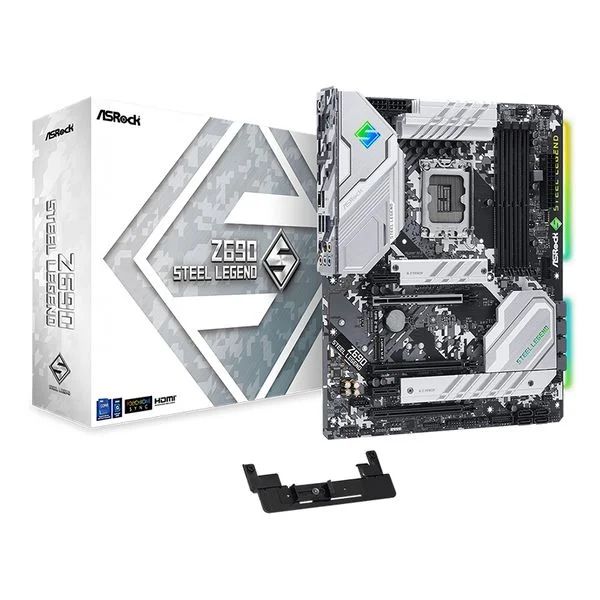

Mainboard ASRock Z690 Steel Legend DDR4 – Nền Tảng Z690 Mạnh Mẽ Cho PC Intel

ASRock Z690 Steel Legend DDR4 là mẫu mainboard ATX thuộc dòng Steel Legend, sử dụng chipset Intel Z690 và socket LGA1700. Bo mạch hỗ trợ Intel Core thế hệ 12, 13 và 14, đồng thời sử dụng RAM DDR4 thay vì DDR5, phù hợp với người dùng muốn xây dựng PC hiệu năng cao nhưng vẫn tận dụng bộ nhớ DDR4 hiện có.

Sản phẩm nổi bật với 13 phase Dr.MOS, PCIe 5.0 x16, 3 khe M.2, 8 cổng SATA và LAN 2.5GbE, mang đến khả năng mở rộng tốt cho Gaming, đồ họa và các hệ thống cần nhiều thiết bị lưu trữ.

4 khe DDR4, tối đa 128GB

ASRock Z690 Steel Legend được trang bị 4 khe DDR4 DIMM, hỗ trợ Dual Channel với dung lượng tối đa 128GB. Bo mạch hỗ trợ DDR4-3200 theo chuẩn và có thể đạt 5333+ MHz khi OC, đồng thời hỗ trợ Intel XMP 2.0.

Bốn khe RAM giúp cấu hình linh hoạt hơn, đặc biệt với những hệ thống cần 32GB hoặc 64GB cho Gaming, chỉnh sửa hình ảnh, dựng video và đa nhiệm.

13 phase Dr.MOS và PCB 6 lớp

Một điểm đáng chú ý của Z690 Steel Legend là thiết kế 13 Power Phase với Dr.MOS 50A, kết hợp PCB 6 lớp và lớp đồng 2oz. Cấu trúc nguồn này hướng đến khả năng cung cấp điện ổn định cho CPU Intel hiệu năng cao.

ASRock cũng trang bị hệ thống tản nhiệt lớn cho khu vực VRM, giúp hỗ trợ kiểm soát nhiệt trong quá trình hệ thống hoạt động với tải cao.

PCIe 5.0 cho card đồ họa

Khe PCIe x16 chính kết nối trực tiếp với CPU hỗ trợ PCIe 5.0 x16, phù hợp với các card đồ họa và thiết bị mở rộng thế hệ mới. Ngoài ra, mainboard còn có PCIe 4.0 x16 chạy x4, PCIe 3.0 x16 chạy x4 và hai khe PCIe 3.0 x1.

Khe PCIe chính còn được gia cố bằng thiết kế Steel Slot, tăng độ chắc chắn khi sử dụng các mẫu card đồ họa kích thước và trọng lượng lớn.

3 khe M.2 và 8 cổng SATA

ASRock Z690 Steel Legend DDR4 cung cấp 2 khe Hyper M.2 PCIe Gen4 x4 cùng 1 khe Ultra M.2 PCIe Gen3 x4/SATA. Ngoài ra, người dùng còn có tới 8 cổng SATA 6Gb/s để mở rộng SSD SATA và HDD.

Cấu hình lưu trữ này phù hợp với workstation hoặc PC cần nhiều dung lượng, đồng thời cho phép bố trí SSD NVMe riêng cho hệ điều hành, phần mềm và game.

LAN 2.5GbE và USB-C tốc độ cao

Mainboard sử dụng Dragon 2.5G LAN, hỗ trợ tốc độ mạng lên đến 2.5Gbps, phù hợp cho Gaming online, truyền dữ liệu và các hệ thống mạng tốc độ cao.

Kết nối USB cũng được đầu tư với USB 3.2 Gen2x2 Type-C 20Gbps ở mặt trước, cùng USB 3.2 Gen2 Type-A/Type-C và nhiều cổng USB 3.2 Gen1.

Thông số kỹ thuật

• Thương hiệu: ASRock

• Model: Z690 Steel Legend

• Chipset: Intel Z690

• Socket: LGA1700

• CPU hỗ trợ: Intel Core Gen 12/13/14

• Form Factor: ATX

• RAM: 4 × DDR4 DIMM

• Dung lượng RAM tối đa: 128GB

• Tốc độ RAM: DDR4-3200 chuẩn, lên đến 5333+ MHz OC

• Hỗ trợ RAM: Dual Channel, Intel XMP 2.0

• VRM: 13 Power Phase Dr.MOS

• Dr.MOS: 50A

• PCB: 6 lớp, đồng 2oz

• PCIe chính: 1 × PCIe 5.0 x16

• PCIe mở rộng: 1 × PCIe 4.0 x16 chạy x4, 1 × PCIe 3.0 x16 chạy x4, 2 × PCIe 3.0 x1

• M.2: 2 × Hyper M.2 PCIe Gen4 x4

• M.2 bổ sung: 1 × Ultra M.2 PCIe Gen3 x4/SATA

• Khe Wi-Fi: 1 × M.2 Key E cho module Wi-Fi/Bluetooth

• SATA: 8 × SATA 6Gb/s

• LAN: Dragon 2.5GbE, Realtek RTL8125BG

• Xuất hình: HDMI 2.1, DisplayPort 1.4

• HDMI: Tối đa 4K@60Hz

• DisplayPort: Tối đa 8K@60Hz

• Audio: Realtek ALC897 7.1 kênh

• Âm thanh: Nahimic Audio

• USB Type-C: USB 3.2 Gen2x2 20Gbps header phía trước

• USB phía sau: USB 3.2 Gen2 Type-A/Type-C và USB 3.2 Gen1

• Wi-Fi/Bluetooth: Không tích hợp sẵn; hỗ trợ module qua M.2 Key E

• BIOS: 256Mb AMI UEFI BIOS

• Tính năng: BIOS Flashback, Steel Slot, Full Coverage M.2 Heatsink, POST Status Checker, Auto Driver Installer

• Phụ kiện: ASRock Graphics Card Holder

Thông số tốc độ RAM cao hơn DDR4-3200 là mức OC và phụ thuộc CPU, module RAM cũng như cấu hình BIOS.

ASRock Z690 Steel Legend DDR4 phù hợp với ai?

Sản phẩm phù hợp với:

• PC Gaming hiệu năng cao: PCIe 5.0 x16 và nền tảng Z690.

• PC sử dụng RAM DDR4: Tận dụng bộ nhớ DDR4 hiện có.

• Workstation: 8 SATA và 3 khe M.2 đáp ứng nhu cầu lưu trữ lớn.

• PC đa nhiệm: 4 khe RAM, tối đa 128GB.

• PC cần mạng nhanh: Dragon 2.5GbE.

• Hệ thống cần nhiều khe mở rộng: Có nhiều PCIe x16/x1.

• Người dùng muốn nâng cấp CPU Intel: Hỗ trợ nền tảng LGA1700 và các thế hệ Intel tương thích.

Ưu điểm và điểm cần cân nhắc

Ưu điểm

• Chipset Intel Z690 cao cấp.

• Socket LGA1700.

• Hỗ trợ Intel Core Gen 12/13/14.

• 4 khe DDR4, tối đa 128GB.

• 13 phase Dr.MOS.

• PCB 6 lớp, đồng 2oz.

• PCIe 5.0 x16.

• 3 khe M.2.

• 8 cổng SATA 6Gb/s.

• LAN 2.5GbE.

• USB-C 20Gbps.

• HDMI và DisplayPort.

• Nahimic Audio.

• BIOS Flashback.

• Có khe M.2 Key E để bổ sung Wi-Fi/Bluetooth.

• Tản nhiệt M.2 và VRM tương đối đầy đủ.

Điểm cần cân nhắc

• Đây là phiên bản DDR4, không sử dụng RAM DDR5.

• Wi-Fi/Bluetooth không được tích hợp sẵn trên bản Z690 Steel Legend thường.

• Tốc độ RAM cao hơn DDR4-3200 cần sử dụng cấu hình OC/XMP phù hợp.

• Kích thước ATX cần case tương thích.

• Nền tảng LGA1700 không tương thích các CPU Intel Core Ultra sử dụng socket LGA1851.

Dịch vụ tại Trung tâm bảo hành Viện Máy Tính

Trung tâm bảo hành Viện Máy Tính hỗ trợ:

• Tư vấn CPU Intel và RAM DDR4 tương thích.

• Tư vấn SSD M.2 PCIe Gen4/Gen3.

• Tư vấn card đồ họa và nguồn máy tính.

• Lắp đặt mainboard, CPU, RAM và SSD.

• Kiểm tra lỗi không nhận RAM hoặc SSD.

• Kiểm tra lỗi không xuất hình.

• Kiểm tra LAN, USB và âm thanh.

• Kiểm tra và cập nhật BIOS.

• Kiểm tra khe PCIe và card đồ họa.

• Vệ sinh, bảo trì mainboard.

• Tư vấn nâng cấp hệ thống PC.

Mua Mainboard ASRock Z690 Steel Legend DDR4 tại Trung tâm bảo hành Viện Máy Tính

ASRock Z690 Steel Legend DDR4 là lựa chọn đáng cân nhắc cho cấu hình Intel hiệu năng cao muốn tiếp tục sử dụng RAM DDR4. Với 13 phase Dr.MOS, PCIe 5.0, 3 khe M.2, 8 SATA và LAN 2.5GbE, sản phẩm có khả năng đáp ứng tốt cả PC Gaming lẫn workstation cần nhiều thiết bị lưu trữ.
