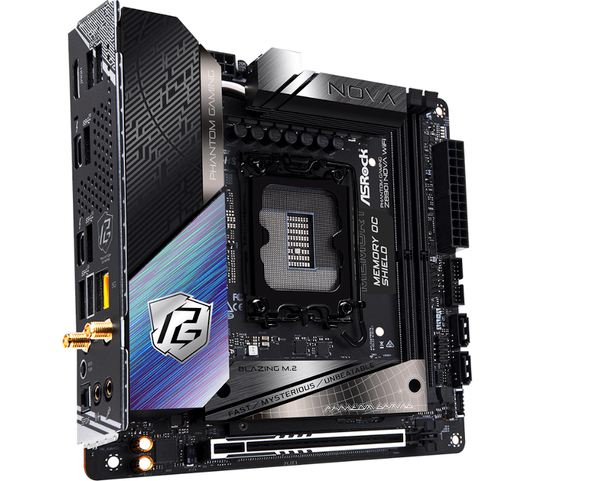

Mainboard ASRock Z890I Nova WiFi – Mini-ITX, LGA1851, DDR5, Wi-Fi 7

Mainboard ASRock Z890I Nova WiFi – Mini-ITX, LGA1851, DDR5, Wi-Fi 7

ASRock Z890I Nova WiFi là bo mạch chủ Mini-ITX sử dụng chipset Intel Z890, dành cho các hệ thống PC nhỏ gọn sử dụng Intel Core Ultra Processors Series 2 – socket LGA1851.

Mainboard được trang bị hệ thống nguồn 12+1+1+1+1 phase, hỗ trợ DDR5 tốc độ cao, PCIe 5.0, SSD M.2 PCIe Gen5, Thunderbolt 4, mạng LAN 5Gbps và Wi-Fi 7, phù hợp với gaming PC, workstation Mini-ITX và các cấu hình hiệu năng cao cần tối ưu diện tích.

Thông số kỹ thuật ASRock Z890I Nova WiFi

• Thương hiệu: ASRock

• Dòng sản phẩm: Phantom Gaming Nova

• Chipset: Intel Z890

• Socket: LGA1851

• CPU hỗ trợ: Intel Core Ultra Processors Series 2

• Form Factor: Mini-ITX

• Kích thước: 17 × 17cm

• PCB: 10 lớp, 2oz Copper

• Hệ thống nguồn: 12+1+1+1+1 Power Phase

• VCore: 110A SPS

• RAM: 2 × DDR5 DIMM

• Dung lượng RAM tối đa: 128GB

• Tốc độ RAM: Lên đến DDR5 9866+ MT/s (OC)

• CUDIMM: Hỗ trợ

• XMP: Intel XMP 3.0

• Khe VGA: 1 × PCIe 5.0 x16

• M.2: 3 khe

• M.2 Gen5: 1 × PCIe 5.0 x4

• M.2 Gen4: 2 khe

• SATA: 2 × SATA 6Gb/s

• LAN: Realtek RTL8126 5GbE

• Wi-Fi: Wi-Fi 7 802.11be 2×2

• Bluetooth: Bluetooth 5.4

• Thunderbolt: 2 × Thunderbolt 4 / USB4 Type-C

• USB-C phía trước: USB 3.2 Gen2x2 20Gbps

• Audio: Realtek ALC4082 7.1 Channel

• BIOS: 256Mb AMI UEFI

• Hệ điều hành: Windows 11 64-bit

Thiết kế Mini-ITX 17 × 17cm cho PC nhỏ gọn

ASRock Z890I Nova WiFi sử dụng chuẩn Mini-ITX 17 × 17cm, phù hợp với các case SFF hoặc hệ thống cần giảm kích thước tổng thể.

Dù có kích thước nhỏ, mainboard vẫn tích hợp các thành phần quan trọng gồm:

• PCIe 5.0 x16

• 3 khe M.2

• DDR5

• Thunderbolt 4

• LAN 5Gbps

• Wi-Fi 7

• Audio 7.1 Channel

Thiết kế này phù hợp với người dùng muốn xây dựng PC hiệu năng cao nhưng không cần nhiều khe PCIe mở rộng như trên mainboard ATX.

Hệ thống nguồn 12+1+1+1+1 phase

Mainboard sử dụng hệ thống cấp nguồn 12+1+1+1+1 phase, trong đó VCore được trang bị 110A Smart Power Stage.

Khu vực VRM kết hợp heatsink kích thước lớn nhằm hỗ trợ kiểm soát nhiệt khi CPU hoạt động ở tải cao.

Cấu hình nguồn này phù hợp với:

• Gaming PC hiệu năng cao

• Workstation Mini-ITX

• Render

• Dựng phim

• CPU Core Ultra Series 2

• Hệ thống hoạt động tải nặng kéo dài

Với case Mini-ITX, airflow quanh khu vực VRM và CPU cần được bố trí hợp lý do không gian bên trong thường hạn chế hơn case ATX.

DDR5 tối đa 128GB, hỗ trợ 9866+ MT/s OC

ASRock Z890I Nova WiFi được trang bị 2 khe DDR5 DIMM, hỗ trợ:

• Dual Channel DDR5

• Tối đa 128GB

• DDR5 9866+ MT/s khi ép xung

• CUDIMM

• Intel XMP 3.0

Thiết kế 2 khe DIMM giúp tối ưu đường tín hiệu bộ nhớ trên nền tảng Mini-ITX, đồng thời hỗ trợ RAM DDR5 tốc độ cao.

Mainboard còn trang bị Memory OC Shield nhằm hỗ trợ hạn chế nhiễu điện từ tại khu vực bộ nhớ khi vận hành ở tần số cao.

Tốc độ RAM thực tế phụ thuộc vào CPU, module bộ nhớ, BIOS và khả năng của bộ điều khiển RAM tích hợp trong CPU.

PCIe 5.0 và 3 khe M.2 tốc độ cao

Mainboard cung cấp 1 khe PCIe 5.0 x16 dành cho card đồ họa.

Hệ thống lưu trữ gồm:

• 1 × M.2 PCIe Gen5 x4 – 128Gb/s

• 1 × M.2 PCIe Gen4 x4 – 64Gb/s

• 1 × M.2 PCIe Gen4 x4 / SATA

• 2 × SATA 6Gb/s

Khả năng bố trí 3 SSD M.2 trên một mainboard Mini-ITX giúp hệ thống có thể triển khai dung lượng lưu trữ lớn mà không cần sử dụng nhiều ổ SATA và dây nguồn bên trong case.

Khe M.2 tốc độ cao được kết hợp heatsink nhằm hỗ trợ kiểm soát nhiệt độ SSD trong quá trình đọc ghi liên tục.

Thunderbolt 4, 5GbE và Wi-Fi 7

Khả năng kết nối là điểm nổi bật của Z890I Nova WiFi.

Mainboard được trang bị:

• 2 × Thunderbolt 4 / USB4 Type-C 40Gbps

• 5 Gigabit Ethernet

• Wi-Fi 7 802.11be 2×2

• Bluetooth 5.4

• USB-C 20Gbps phía trước

• 6 × USB 3.2 Gen2 Type-A phía sau

Thunderbolt 4 phù hợp với SSD di động tốc độ cao, docking station, màn hình và các thiết bị chuyên nghiệp sử dụng USB4/Thunderbolt.

Wi-Fi 7 hỗ trợ các băng tần 2.4GHz, 5GHz và 6GHz trên nền tảng và khu vực tương thích.

Audio Realtek ALC4082 và khả năng xuất hình

Hệ thống âm thanh sử dụng Realtek ALC4082, hỗ trợ 7.1 Channel HD Audio kết hợp Nahimic Audio.

Khả năng xuất hình gồm:

• 1 × HDMI 2.1

• 2 × Thunderbolt 4 / USB4 Type-C

HDMI hỗ trợ độ phân giải lên đến 4K 120Hz, trong khi Thunderbolt có thể hỗ trợ màn hình độ phân giải cao khi sử dụng CPU tích hợp GPU tương thích.

Nếu hệ thống sử dụng card đồ họa rời, màn hình nên kết nối trực tiếp với cổng xuất hình trên VGA để khai thác hiệu năng GPU.

Phù hợp với gaming PC và workstation Mini-ITX

ASRock Z890I Nova WiFi phù hợp với:

• Gaming PC Mini-ITX

• Small Form Factor PC

• Workstation nhỏ gọn

• Máy dựng phim

• PC xử lý đồ họa

• Hệ thống DDR5 tốc độ cao

• PC sử dụng SSD PCIe Gen5

• Hệ thống cần Wi-Fi 7

• Máy cần kết nối Thunderbolt 4

• Người dùng muốn cấu hình Core Ultra Series 2 trong case nhỏ

Do chỉ có 1 khe PCIe x16, sản phẩm phù hợp nhất với hệ thống sử dụng một card đồ họa và không yêu cầu nhiều card mở rộng.

Lưu ý khi lắp ASRock Z890I Nova WiFi

Trước khi lắp đặt cần kiểm tra:

• CPU sử dụng socket LGA1851

• RAM thuộc chuẩn DDR5

• Case hỗ trợ Mini-ITX

• Tản nhiệt CPU phù hợp với không gian case

• Nguồn có đủ đầu cấp điện CPU và VGA

• Chiều dài, chiều cao và độ dày card đồ họa

• SSD M.2 được lắp đúng khe Gen4/Gen5

• Airflow trong case SFF

• BIOS phù hợp với cấu hình phần cứng

Đặc biệt với hệ thống Mini-ITX, cần kiểm tra đồng thời mainboard, VGA, PSU, tản nhiệt và radiator trước khi lắp để hạn chế xung đột không gian.

Dịch vụ kiểm tra và lắp đặt tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra và lắp đặt các mainboard Mini-ITX như ASRock Z890I Nova WiFi.

Các hạng mục hỗ trợ gồm:

• Kiểm tra CPU và socket LGA1851

• Kiểm tra RAM DDR5

• Kiểm tra VGA và PCIe

• Lắp SSD M.2

• Kiểm tra nguồn và hệ thống tản nhiệt

• Cập nhật, cấu hình BIOS

• Kiểm tra LAN, Wi-Fi, Bluetooth và USB

• Kiểm tra nhiệt độ và độ ổn định hệ thống

Quy trình kiểm tra tại Viện Máy Tính

1. Kiểm tra cấu hình: Xác định CPU, RAM, VGA, SSD và bộ nguồn.

2. Kiểm tra phần cứng: Đánh giá socket, khe RAM, PCIe, M.2 và các đầu kết nối.

3. Cấu hình BIOS: Kiểm tra firmware và thiết lập bộ nhớ.

4. Kiểm tra vận hành: Theo dõi khả năng boot, kết nối và nhiệt độ.

5. Tư vấn xử lý: Đề xuất cấu hình, sửa chữa hoặc nâng cấp phù hợp.

Liên hệ Viện Máy Tính để kiểm tra mainboard

Nếu ASRock Z890I Nova WiFi gặp tình trạng không boot, không nhận RAM, không nhận SSD, mất Wi-Fi/LAN hoặc hệ thống hoạt động không ổn định, nên kiểm tra đồng bộ mainboard và các linh kiện liên quan trước khi thay thế.

Viện Máy Tính hỗ trợ kiểm tra mainboard, CPU, RAM, SSD, nguồn và hệ thống tản nhiệt nhằm xác định chính xác nguyên nhân. Hotline tư vấn kỹ thuật: 0967 891 080
