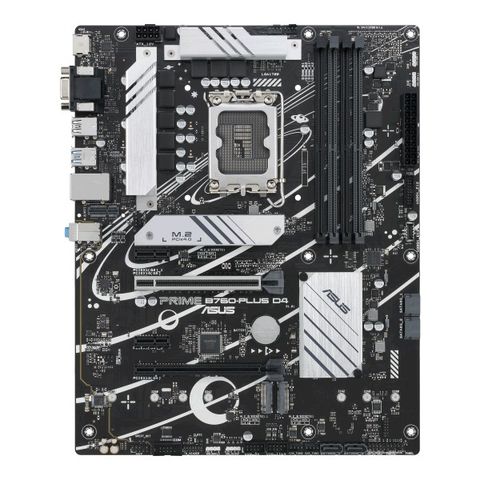

Mainboard ASUS PRIME B760-PLUS DDR4

CPU

Ổ cắm Intel ^® LGA1700 dành cho Bộ xử lý Intel ^{® Core™ thế hệ thứ} 13 & Intel ^® Core™, Pentium ^® Gold và Celeron ^{® thế hệ thứ} 12 * Hỗ trợ Công nghệ Intel ^® Turbo Boost 2.0 và Công nghệ Intel ^® Turbo Boost Max 3.0** *

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipet

Intel® B760 Chipset

Bộ nhớ

4 x DIMM, Tối đa. 128GB, DDR4 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466( OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Bộ nhớ không ECC, không đệm*
Kiến trúc bộ nhớ kênh đôi hỗ trợ OptiMem cấu hình bộ nhớ cực cao (XMP) của
Intel ^® * Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo danh sách Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ của trang web thông tin sản phẩm hoặc truy cập https://www .asus.com/support/ .

Đồ họa

1 x DisplayPort**
1 x Cổng VGA
1 x Cổng HDMI ^® ***
* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ cập nhật nào.
** Hỗ trợ tối đa. 4K@60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K@60Hz như được chỉ định trong HDMI ^® 2.1.

Khe mở rộng

Bộ xử lý Intel ^{® thế hệ thứ} 13 & 12 *
1 x Khe cắm PCIe 5.0 x16 Chipset
Intel ^® B760
1 x Khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
2 x Khe cắm PCIe 3.0 x1
Lưu ý: Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Tổng cộng hỗ trợ 3 x khe cắm M.2 và 4 x cổng SATA 6Gb/s* Khe cắm ^M.2_1 của Bộ xử lý
Intel ^{® thế hệ thứ} 13 & 12
(Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Intel ^® Chipset
B760 Khe M.2_2 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
Khe M.2_3 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x2)
4 x Cổng SATA 6Gb/s
* Công nghệ Intel ^® Rapid Storage hỗ trợ SATA RAID 0/1/5/10.

LAN

1 x Realtek 2.5Gb Ethernet

TUF LANGuard

Không dây & Bluetooth

Chỉ khe cắm M.2 dọc (Khóa E, CNVi & PCIe)*
* Mô-đun Wi-Fi được bán riêng.

USB

USB phía sau (Tổng cộng 6 cổng)
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C ^® )
2 x Cổng USB 3.2 Gen 2 (2 x Type-A)
1 x Cổng USB 3.2 Gen 1 (1 x Type-A )
2 x Cổng USB 2.0 (2 x Loại A)
USB phía trước (Tổng cộng 7 cổng)
1 x Đầu nối USB 3.2 Thế hệ 1 (hỗ trợ USB Type-C ^® )
1 x Đầu cắm USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

Âm thanh vòm Realtek 7.1 CODEC âm thanh độ nét cao*
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm ở bảng điều khiển phía trước
- Hỗ trợ phát lại lên đến 24-Bit/192 kHz
Tính năng
âm thanh - Che chắn
âm thanh - Tụ điện âm thanh cao cấp
- Lớp PCB âm thanh chuyên dụng
* Cần có khung máy có mô-đun âm thanh HD ở mặt trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

Cổng I/O mặt sau

1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C ^® )
2 x Cổng USB 3.2 Gen 2 (2 x Loại A)
1 x Cổng USB 3.2 Gen 1 (1 x Loại A)
2 x Cổng USB 2.0 ( 2 x Loại-A)
1 x DisplayPort
1 x Cổng VGA 1 x Cổng
HDMI ^®
1 x Khe cắm M.2 dọc (Khóa E)
1 x Cổng Ethernet Realtek 2.5Gb
3 x Giắc cắm âm thanh

Đầu nối I/O nội bộ

Liên quan đến Quạt và Làm mát
1 x Đầu cắm quạt CPU 4 chân Đầu nối quạt
1 x 4 chân AIO
3 x Đầu cắm quạt khung 4 chân
Liên quan đến nguồn điện
1 x Đầu nối nguồn chính 24 chân
1 x Đầu nối nguồn 8 chân +12V
Liên quan đến bộ lưu trữ
3 x Khe cắm M.2 (Khóa M)
4 x Cổng SATA 6Gb/s
USB
1 x Đầu nối USB 3.2 Thế hệ 1 (hỗ trợ USB Type-C ^® )
1 x Đầu cắm USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1
2 x USB Đầu cắm 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung
Khác
3 x đầu cắm Gen 2 có thể định địa chỉ
1 x đầu cắm Aura RGB
1 x đầu cắm Clear CMOS
1 x đầu cắm Cổng COM
1 x đầu cắm Âm thanh bảng điều khiển phía trước (AAFP)
1 x Đầu ra S/PDIF
1 x Đầu cắm SPI TPM (14-1pin)
1 x Đầu cắm bảng điều khiển hệ thống 20-3 pin với chức năng xâm nhập khung gầm
1 x Đầu cắm Thunderbolt™ (USB4 ^® )

Tính năng đặc biệt

ASUS TUF PROTECTION

• DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
• ESD Guards
• TUF LANGuard
• Bảo vệ quá áp
• SafeSlot Core+
• I / O mặt sau bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Latch
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2 linh hoạt
• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Bộ bảo vệ đòn bẩy ổ cắm CPU
• ProCool
• Tấm chắn I / O gắn sẵn
• SafeDIMM

Đồng bộ hóa AURA

• Đầu cắm AURA RGB
• Đầu cắm  Addressable Gen 2

Các tính năng của phần mềm

Phần mềm độc quyền của ASUS

Armoury Crate

• AURA Creator
• AURA Sync
• Quạt Xpert 2+
• Power Saving
• Two-Way AI Noise Cancelation

AI Suite 3

• DIGI+ VRM
• PC Cleaner

TUF GAMING CPU-Z
Xử lý âm thanh DTS
Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)
WinRAR
UEFI BIOS
ASUS EZ DIY

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• Chế độ ASUS UEFI BIOS EZ

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lý

WOL bởi PME, PXE

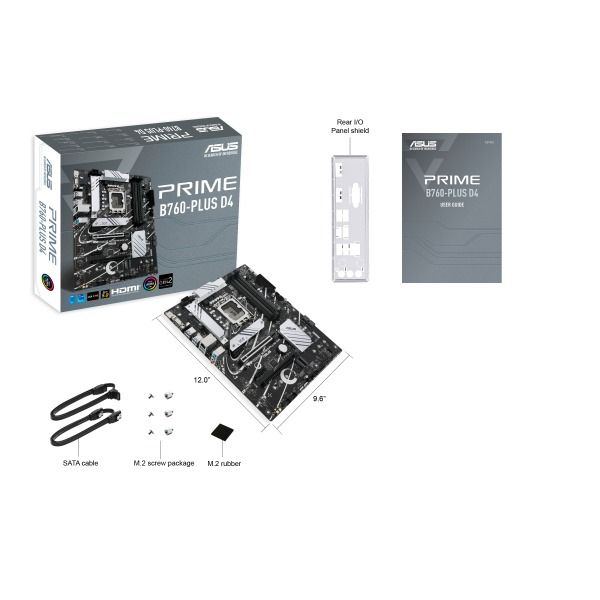

Phụ kiện

Cáp
2 x Cáp SATA 6Gb/s

Phụ kiện khác

1 x Tấm chắn I/O
1 x Gói cao su M.2 2 x Gói vít cho Tài liệu
SSD M.2 1 x Hướng dẫn sử dụng


Kích thước

Hệ số dạng ATX
12 inch x 9,6 inch ( 30,5 cm x 24,4 cm )


Hệ điều hành

Windows® 11 64-bit, Windows® 10 64-bit
