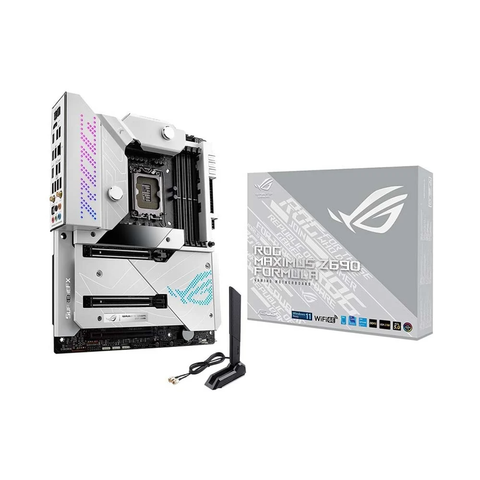

Mainboard Asus Rog Maximus Z690 Formula Ddr5

Thông Số Kỹ Thuật
CPU
Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0
Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.
Chipset     Z690
Bộ nhớ
4 x DIMM, Tối đa 128GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800MHz Non-ECC, Un -bộ nhớ đệm
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
Đồ họa tích hợp
1 x cổng HDMI®
2 x Intel® Thunderbolt ™ 4 cổng (USB Type-C®) hỗ trợ đầu ra video DisplayPort 1.4 và Thunderbolt
Khe mở rộng
Bộ xử lý Intel® thế hệ thứ 12
2 x khe cắm PCIe 5.0 x16 (hỗ trợ (các) chế độ x16 hoặc x8 / x8) **
Bộ chip Intel® Z690
1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4 hoặc x4 / x4)
Lưu trữ
Hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s
Bộ xử lý thế hệ thứ 12 của Intel®
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
- Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110
- Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 5.0 x4
Bộ chip Intel® Z690
Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4)
Khe cắm M.2_3 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm Hyper M.2_2 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
6 x cổng SATA 6Gb / s
PCIe 4.0 x4.
Ethernet
1 x Marvell® 10Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth
Intel® Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
Hỗ trợ dải tần 2,4 / 5 / 6GHz *
Bluetooth v5.2
USB
USB phía sau: Tổng số 12 cổng
2 x Thunderbolt ™ 4 cổng (2 x USB Type-C®)
7 x Cổng USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C®)
3 x cổng USB 2.0 (3 x Loại-A)
USB phía trước: Tổng số 9 cổng
1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)
2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Audio
ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4082
Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
Hỗ trợ phát lại lên đến 32-Bit / 384 kHz
Tính năng âm thanh
Công nghệ che chắn SupremeFX
ESS® SABRE9018Q2C DAC / AMP
Giắc cắm âm thanh mạ vàng
Cổng ra S / PDIF quang phía sau
Tụ âm thanh cao cấp
 Cổng I / O mặt sau
2 x Thunderbolt ™ 4 cổng USB Type-C®
7 x Cổng USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C®)
3 x cổng USB 2.0 (3 x Loại-A)
1 x cổng HDMI®
1 x Mô-đun Wi-Fi
1 x cổng Marvell® AQtion 10Gb Ethernet
5 x giắc cắm âm thanh mạ vàng
1 x cổng ra quang học S / PDIF
1 x nút BIOS FlashBack ™
1 x nút Xóa CMOS
Đầu nối I / O nội bộ
Liên quan đến Quạt và Làm mát
1 x đầu cắm Quạt CPU 4 chân
1 x đầu cắm Quạt OPT CPU 4 chân
1 x 4 đầu cắm AIO Pump
4 x 4 đầu cắm Chassis Fan
1 x W_PUMP + (các) tiêu đề
1 x đầu cắm Nước vào 2 chân
Đầu cắm 1 x 2-pin Water Out
1 x đầu cắm Dòng nước 3 chân
Liên quan đến quyền lực
1 x đầu nối Nguồn chính 24 chân
Đầu nối nguồn 2 x 8 chân + 12V
1 x đầu nối Card đồ họa PCIe 6 chân
Liên quan đến lưu trữ
3 x khe cắm M.2 (Phím M)
6 x cổng SATA 6Gb / s
USB
1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)
2 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 4 cổng USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Điều khoản khác
3 x (Các) tiêu đề Gen 2 có thể định địa chỉ
1 x đầu cắm AURA RGB
1 x nút FlexKey
1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
1 x nút Thử lại
1 x tiêu đề SPI TPM (14-1pin)
1 x nút Bắt đầu
1 x 10-1 pin Tiêu đề bảng điều khiển hệ thống
1 x đầu cắm Cảm biến nhiệt
Các tính năng đặc biệt
Bộ OC cực đoan
Nút FlexKey
Nút thử lại
Nút bắt đầu
Extreme Engine Digi +
Tụ kim loại đen 10K
Choke hợp kim MicroFine
ASUS Q-Design
M.2 Q-Latch
Khe cắm PCIe Q-Release
Mã Q
Q-Connector
Q-DIMM
Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
Q-Slot
Giải pháp tản nhiệt của ASUS
CrossChill EK III
Tấm nền tản nhiệt M.2
Tản nhiệt M.2
Tấm lưng bằng thép
ASUS EZ DIY
Nút BIOS FlashBack ™
Nút xóa CMOS
Bộ bảo vệ đòn bẩy ổ cắm CPU
ProCool II
Tấm chắn I / O gắn sẵn
SafeSlot
SafeDIMM
Đồng bộ hóa AURA
(Các) tiêu đề AURA RGB
(Các) tiêu đề Gen 2 có thể định địa chỉ
OLED 2 "
Bảng điều khiển phía trước USB 3.2 Gen 2x2 với Hỗ trợ sạc nhanh 4+
Hỗ trợ: sạc lên đến 60W *
Đầu ra: tối đa 5/9/15 / 20V. 3A, PPS: tối đa 3,3–21V. 3A
Tương thích với QC 4.0 / 3.0 / 2.0, PD3.0 và PPS
* Để hỗ trợ 60W, vui lòng lắp cáp nguồn vào đầu nối Card đồ họa PCIe 6 chân hoặc chỉ có thể hỗ trợ 27W
ASUS HYDRANODE
1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
3 x hỗ trợ quạt khung * (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P)
* Truy cập Trang web của ASUS để biết danh sách khả năng tương thích mới nhất.
Software Features
Phần mềm độc quyền của ROG
GameFirst VI
ROG CPU-Z
Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
Sonic Radar III
Âm thanh DTS® không bị ràng buộc
BullGuard Internet Security (phiên bản đầy đủ 1 năm)
Phần mềm độc quyền của ASUS
Thùng vũ trang
AIDA64 Extreme (phiên bản đầy đủ 1 năm)
AURA Creator
Đồng bộ hóa AURA
Quạt Xpert 4
Chống ồn AI hai chiều
AI Suite 3
   Tối ưu hóa dễ dàng với ép xung AI
  TPU
  EPU
  Điều khiển nguồn DIGI +
  Ứng dụng Turbo
MyAsus
WinRAR
WEFI BIOS
Hướng dẫn ép xung AI
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
Chế độ ASUS UEFI BIOS EZ
MemTest86

BIOS    256 Mb Flash ROM, UEFI AMI BIOS
Khả năng quản lý

WOL bởi PME, PXE
Hệ điều hành
Windows® 11 64-bit, Windows® 10 64-bit
Yếu tố hình thức
ATX
30.5cm x 24.4cm
