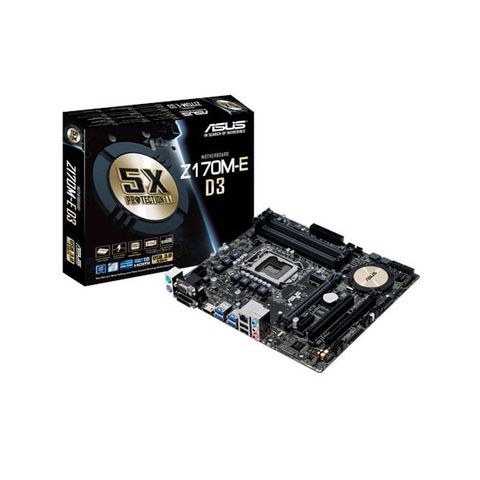

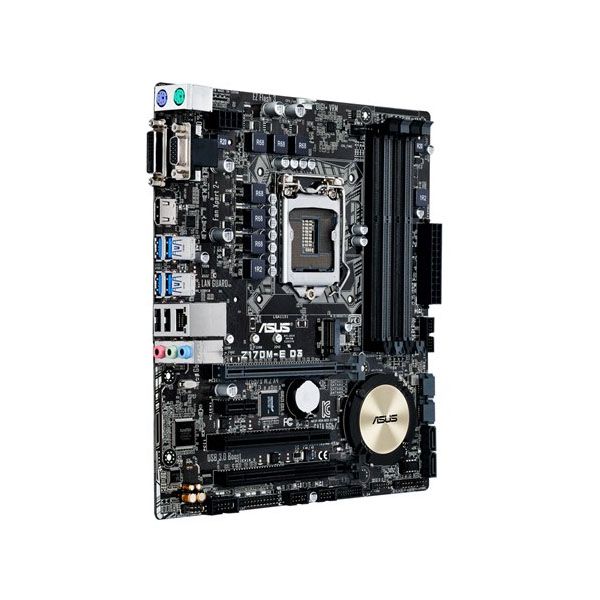

Mainboard ASUS Z170M-E D3

Thông Tin Chi Tiết :

• CPU
  Intel® Socket 1151 for 6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Bộ vi xử lý
  Hỗ trợ Intel® 14 nm CPU
  Hỗ trợ công nghệ Intel® Turbo Boost 2.0
  * hỗ trợ Công nghệ Intel ® Turbo tăng cường 2,0 phụ thuộc vào các loại CPU.
  * Tham khảo www.asus.com để xem danh sách hỗ trợ CPU
• Chipset
  Intel® Z170
• Bộ nhớ
  4 x DIMM, Max. 64GB, DDR3 3100(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333 MHz Không ECC, Không Đệm Bộ nhớ
  Hỗ trợ công nghệ bộ nhớ Intel Extreme Memory Profile (XMP)
  * Hỗ trợ Hyper DIMM cho đặc tính riêng của từng CPU.
  * Tham khảo www.asus.com hoặc hướng dẫn sử dụng cho Bộ nhớ QVL (Danh sách Các nhà cung cấp Đạt Tiêu Chuẩn).
• Đồ họa
  Bộ vi xử lý Đồ họa Tích hợp - Hỗ trợ Intel® HD Graphics
  hỗ trợ đầu ra Multi- VGA : cổng HDMI/DVI-D/RGB
  - Hỗ trợ HDMI với độ phân giải tối đa 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
  - Hỗ trợ DVI-D, hệ phân giải cao nhất lên đến 1920 x 1200 @ 60 Hz
  - Hỗ trợ RGB với. độ phân giải tối đa 1920 x 1200 @ 60 Hz
  Bộ nhớ chia sẻ tối đa 1024 MB
  Hỗ trợ đồ họa Intel® InTru™ 3D, Quick Sync Video, Công nghệ video HD , Insider™
  Hỗ trợ tối đa 3 màn hình cùng lúc
• Hỗ trợ Multi-GPU
  Supports AMD 2-Way CrossFireX Technology
• khe cắm mở rộng
  1 x PCIe 3.0/2.0 x16 (chế độ x16, màu xám)
  1 x PCIe 3.0/2.0 x16 (tối đa ở chế độ x4, màu đen)
  1 x PCIe 3.0/2.0 x1
  1 x PCI
• Lưu trữ
  Bộ chip Intel® Z170 :
  1 x M.2 Socket 3, với M Key, hỗ trợ thiết bị lưu trữ kiểu 2242/2260/2280 (cả chế độ SATA & PCIE)
  4 x Cổng SATA 6Gb /s, màu xám,
  Hỗ trợ Raid 0, 1, 5, 10
  Hỗ trợ Công nghệ Intel® Smart Response*¹
• LAN
  Realtek® RTL8111H, 1 x Bộ điều khiển Gigabit LAN
• Âm thanh
  Realtek® ALC887-VD2 8-kênh CODEC Âm thanh HD *²
  - Hỗ trợ : Tự động phát hiện giắc cắm, Bảng điều khiển tái phân nhiệm giắc cắm phía trước
  Tính năng Âm thanh:
  - Chống nhiễu Âm thanh: Đảm bảo phân tách rõ ràng tín hiệu tương tự/số và giảm thiểu nhiễu từ nhiều phía
  - Lớp PCB âm thanh chuyên dụng: Tách lớp cho các kênh trái và phải để bảo vệ chất lượng của tín hiệu âm thanh nhạy cảm
  - Tụ điện âm thanh cao cấp sản xuất tại Nhật: Cung cấp âm thanh tự nhiên rõ ràng và trung thực tuyệt đối
• cổng USB
  Bộ chip Intel® Z170 :
  8 x Cổng USB 3.0/2.0 (4 ở mặt sau, màu xanh, màu xanh, 4 ở giữa bo mạch)
  Bộ chip Intel® Z170 :
  6 x Cổng USB 2.0/1.1 (2 ở mặt sau, màu xanh, màu đen, 4 ở giữa bo mạch)
• Tính năng đặc biệt
  ASUS 5X Protection II :
  - ASUS LANGuard - Chịu đột biến điện tốt hơn 2,5 lần.
  - ASUS Bảo vệ chống tăng quá áp - Thiết kế điện năng bảo vệ mạch đẳng cấp thế giới
  - ASUS DIGI+ VRM - Thiết kế điện năng số 7 Pha
  - ASUS Bảo vệ chống quá tải dòng điện DRAM - Chống hư hại do ngắn mạch
  - ASUS Lưng I/O bằng thép không gỉ - Khả năng chống ăn mòn tốt hơn 3 lần cho độ bền cao hơn nữa
  ASUS EPU :
  - EPU
  tính năng độc quyền của ASUS :
  - GPU Boost
  - AI Suite 3
  - Ai Charger
  - Chống đột biến điện
  - Low EMI Solution
  - USB 3.0 Boost
  - Unlocker ổ đĩa
  - Mobo Connect
  - Trình Quét dọn Máy tính
  Giải pháp giải nhiệt ASUS Quiet :
  - thiết kế giải pháp tản nhiệt không quạt Phong cách
  - ASUS Fan Xpert 2+
  ASUS EZ DIY :
  - ASUS O.C. Tuner
  - ASUS CrashFree BIOS 3
  - ASUS EZ Flash 3
  - ASUS UEFI BIOS EZ Mode
  - Push Notice
  ASUS Q-Design :
  - ASUS Q-Slot
  - ASUS Q-DIMM
  Media Streamer
• Operating System Support
  Windows® 10 , 64bit
  Windows® 8.1 , 64bit
  Windows® 7 , 32bit/64bit *³
• Cổng I / O phía sau
  1 x bàn phím PS / 2 (màu tím)
  1 x chuột PS / 2 (màu xanh)
  1 x DVI-D
  1 x D-Sub
  1 x HDMI
  1 x cổng LAN (RJ45)
  4 x USB 3.0 (màu xanh) Kiểu A
  2 x USB 2.0
  3 x giắc cắm âm thanh
• Cổng I/O ở trong
  2 x kết nối USB 3.0 hỗ trợ thêm 4 cổng USB 3.0 (19-pin)
  2 x kết nối USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
  1 x kết nối cổng COM
  1 x M.2 Socket 3 cho M Key, thiết bị kiểu 2242/2260/2280
  4 x kết nối SATA 6Gb / s
  1 x đầu cắm LPT1
  1 x kết nối CPU Fan (1 x 4 chân)
  2 x kết nối Chassis Fan (2 x 4 chân)
  1 cổng S/PDIF out header(s)
  1 x kết nối điện năng 24-pin EATX
  1 x kết nối điện năng 8-pin ATX 12V
  1 x kết nối Giắc cắm âm thanh (AAFP)
  1 x bảng điều khiển Hệ thống
  1 x chân nối Clear CMOS
  1 x Đầu nối TPM 14-1 pin
• Phụ kiện
  Hướng dẫn sử dụng
  I/O Shield
  2 x cáp SATA 6Gb / s
  1 x DVD hỗ trợ
  1 x Gói Đinh vít M.2
• BIOS
  128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0 ACPI 5.0, Multi-language BIOS,
  ASUS EZ Flash 3, CrashFree BIOS 3, F11 Thuật sĩ Hiệu chỉnh EZ, F6 Kiểm soát Qfan, F3 Mục Ưa thích, Ghi chú nhanh, Lần chỉnh sửa cuối cùng, F12 PrintScreen, và thông tin bộ nhớ ASUS DRAM SPD (Phát hiện Trạng thái Tuần tự)
• Khả năng quản lý
  WfM 2.0, DMI 3.0, WOL by PME, PXE
• Hỗ trợ Disc
  Trình điều khiển
  Các tiện ích ASUS
  ASUS EZ Update
  Phần mềm Anti-virus (phiên bản OEM)
• Dạng thiết kế
  Dạng thiết kế uATX
  9.6 inch x 8.8 inch ( 24.4 cm x 22.4 cm )
• Ghi chú
  *1：Chức năng này sẽ hoạt động tùy theo CPU được sử dụng.
  *2: Sử dụng một chassis với module HD audio trên front panel để cho âm thanh ra 8-kênh.
  *3: Vui lòng truy cập website của ASUS và tải về "hướng dẫn cài đặt Windows® 7" và "Trình cài đặt EZ của ASUS" để cài Windows® 7.
