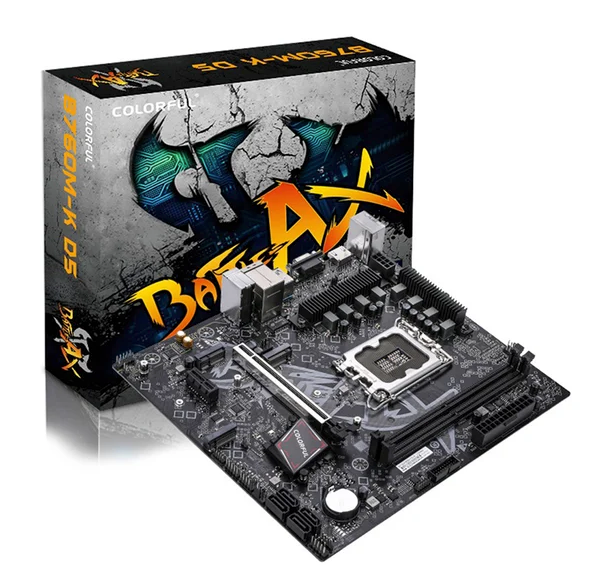

Mainboard Colorful B760M-K V20 DDR5 – LGA1700, mATX, 2 khe RAM

Mainboard Colorful B760M-K V20 DDR5 – LGA1700, mATX, 2 khe RAM

1. Thông số kỹ thuật

• Tên sản phẩm: Mainboard Colorful Battle AX-B760M-K D5 V2.0

• Chipset: Intel B760

• Socket: LGA 1700 (hỗ trợ CPU Intel Gen 12, 13, 14)

• Form factor: M-ATX (Micro-ATX)

• RAM: 2 khe DDR5, hỗ trợ dual channel, tốc độ tối đa 7200MHz (OC)

• Dung lượng RAM tối đa: 96GB

• Khe mở rộng:

  • 2 khe PCIe 4.0 x4 M.2 SSD

  • Khe PCIe x16 (cho VGA)

• Cổng xuất hình: HDMI + VGA

• Cổng USB:

  • 4 cổng USB 3.2 Gen 1 Type-A phía sau

  • Các cổng USB 2.0/3.0 phía trước (tùy case)

• Mạng: Gigabit LAN (Realtek 1GbE)

• WiFi: Có khe M.2 WiFi (kích thước 2230), hỗ trợ lắp module WiFi rời (không kèm sẵn)

• Audio: Codec âm thanh tích hợp (thường là Realtek ALC897 hoặc tương đương)

• Bảo vệ: 6 công nghệ bảo vệ, quy trình kiểm tra 200 bước, PCB nâng cấp

• Bảo hành: Thường 12–36 tháng tùy nhà phân phối

2. Thiết kế & chất lượng hoàn thiện

Form factor M-ATX gọn gàng

• Kích thước Micro-ATX: Phù hợp case nhỏ gọn, tiết kiệm diện tích bàn làm việc

• PCB màu đen/xám: Thiết kế tối giản, không RGB lòe loẹt, phù hợp setup văn phòng hoặc gaming nhẹ

• Khe RAM 2 khe DDR5: Tối ưu cho người dùng cần nâng cấp RAM DDR5 tốc độ cao

Khe M.2 & tản nhiệt

• 2 khe M.2 PCIe 4.0 x4: Tốc độ cao, phù hợp SSD NVMe Gen 4, hỗ trợ khởi động nhanh, load game/app mượt

• Tản nhiệt M.2: Một số phiên bản có heatsink cho M.2, giúp SSD ổn định khi hoạt động liên tục

• PCB atomization process: Quy trình xử lý bề mặt PCB nâng cấp, chống oxy hóa, tăng độ bền

Cổng kết nối đầy đủ

• HDMI + VGA: Phù hợp cả màn hình đời mới và cũ, dễ dàng kết nối mà không cần VGA rời

• 4 USB 3.2 Gen 1 Type-A: Tốc độ 5Gbps, kết nối外设 như chuột, bàn phím, ổ cứng di động

• Khe WiFi M.2 2230: Có thể lắp module WiFi/Bluetooth để kết nối không dây (mua riêng)

3. Hiệu năng & trải nghiệm sử dụng

Hỗ trợ CPU Intel Gen 12–14

• Socket LGA 1700: Tương thích với CPU Intel Core i3/i5/i7/i9 đời 12 (Alder Lake), 13 (Raptor Lake), 14 (Raptor Lake Refresh)

• Chipset B760: Hỗ trợ ép xung RAM, không hỗ trợ ép xung CPU (chỉ Z690/Z790 mới hỗ trợ)

• VRM (pha cấp điện): Thiết kế đủ cho CPU tầm trung (i3, i5), phù hợp build văn phòng, gaming nhẹ

RAM DDR5 tốc độ cao

• 2 khe DDR5: Hỗ trợ dual channel, tốc độ tối đa 7200MHz (OC)

• Dung lượng tối đa 96GB: Phù hợp người dùng cần RAM lớn cho đồ họa, máy ảo, render video

• XMP/OC profile: Hỗ trợ profile ép xung RAM tự động qua BIOS

Lưu trữ & tốc độ

• 2 khe M.2 PCIe 4.0 x4: Tốc độ đọc/ghi lên đến 7000+ MB/s với SSD Gen 4 cao cấp

• Hỗ trợ RAID 0/1: Tăng tốc độ hoặc an toàn dữ liệu khi lắp 2 SSD cùng lúc

• SATA ports: Có thêm cổng SATA cho HDD/SSD 2.5" (thường là 4 cổng)

Mạng & kết nối

• Gigabit LAN: Đủ cho gaming, streaming, tải file lớn

• Khe WiFi M.2: Có thể lắp module WiFi 6/6E để kết nối không dây tốc độ cao (mua riêng)

• USB 3.2 Gen 1: Tốc độ 5Gbps, đủ cho ổ cứng di động, webcam, thiết bị ngoại vi

4. Ứng dụng thực tế

Văn phòng & học tập

• Phù hợp build PC văn phòng, học tập với CPU Intel i3/i5 Gen 12–14

• RAM DDR5 giúp đa nhiệm nhiều tab trình duyệt, Word, Excel, phần mềm họp online mượt mà

• 2 khe M.2 cho phép lắp SSD nhanh + HDD lưu trữ dữ liệu

Gaming nhẹ & giải trí

• Phù hợp gaming esports (LoL, Valorant, CS2) với CPU i3/i5 + VGA rời

• HDMI + VGA cho phép xuất hình ra màn hình mà không cần VGA rời (với CPU có iGPU)

• Gigabit LAN đảm bảo kết nối ổn định khi chơi game online

Đồ họa & chỉnh sửa cơ bản

• RAM DDR5 7200MHz giúp render video, chỉnh ảnh nhanh hơn so với DDR4

• 2 khe M.2 PCIe 4.0 cho phép lắp SSD tốc độ cao, giảm thời gian load project

• Phù hợp người dùng Photoshop, Premiere, After Effects ở mức cơ bản–trung bình

Build nhỏ gọn, tiết kiệm

• Form factor M-ATX phù hợp case nhỏ, tiết kiệm diện tích

• Giá thành cạnh tranh so với các main B760 khác, phù hợp ngân sách hạn chế

• Có thể nâng cấp WiFi, RAM, SSD dễ dàng

5. Lưu ý khi lắp đặt & sử dụng

Tương thích CPU

• Socket LGA 1700: Chỉ hỗ trợ CPU Intel Gen 12, 13, 14 (không hỗ trợ Gen 11 trở về trước)

• Cập nhật BIOS: Một số CPU Gen 14 có thể cần cập nhật BIOS để nhận diện đầy đủ

RAM DDR5

• Chỉ hỗ trợ DDR5: Không lắp được RAM DDR4, cần chọn đúng loại RAM

• Dual channel: Nên lắp 2 thanh RAM cùng dung lượng, tốc độ để kích hoạt dual channel

• Tốc độ OC: Tốc độ 7200MHz chỉ đạt được khi ép xung, tùy chất lượng RAM và CPU

Khe M.2 & SATA

• Chia sẻ băng thông: Một số cổng SATA có thể bị vô hiệu hóa khi lắp SSD M.2 (kiểm tra manual)

• Tản nhiệt M.2: Nếu không có heatsink, nên mua thêm để tránh SSD quá nóng khi hoạt động liên tục

WiFi & Bluetooth

• Khe M.2 WiFi 2230: Không kèm module WiFi, cần mua riêng (ví dụ: Intel AX200, AX210)

• Cáp antenna: Khi lắp WiFi, cần gắn cáp antenna phía sau case để bắt sóng tốt

6. Nguyên nhân gây lỗi & cách khắc phục

6.1. Máy không lên nguồn

• Kiểm tra nguồn: Đảm bảo cáp 24-pin, 8-pin CPU được cắm chắc chắn

• Chân CPU: Kiểm tra chân socket LGA 1700 có bị cong, gãy không

• Nút nguồn case: Test thử bằng cách chạm 2 chân power switch trên mainboard

6.2. Không nhận RAM/SSD

• Khe cắm: Vệ sinh khe RAM, M.2, kiểm tra chân tiếp xúc

• Tương thích: Đảm bảo RAM DDR5, SSD NVMe PCIe 4.0

• Cập nhật BIOS: Một số RAM/SSD đời mới cần BIOS mới nhất để nhận diện

6.3. Mất kết nối WiFi/LAN

• Module WiFi: Test thử module WiFi khác (nếu có)

• Driver: Cài đặt driver LAN/WiFi đầy đủ từ trang chủ Colorful

• BIOS: Kiểm tra cài đặt LAN/WiFi trong BIOS đã được bật chưa

6.4. Xuất hình không lên

• Cổng xuất hình: Thử cả HDMI và VGA, đảm bảo màn hình chọn đúng input

• CPU có iGPU: Nếu CPU không có iGPU (ví dụ: F-series), bắt buộc phải lắp VGA rời

• Cáp tín hiệu: Kiểm tra cáp HDMI/VGA có bị hỏng không

7. Dịch vụ kỹ thuật tại Viện Máy Tính

7.1. Tư vấn & kiểm tra tương thích

• Kiểm tra CPU, RAM, SSD, case phù hợp với mainboard:

  • Xác định CPU Intel Gen 12/13/14 tương thích socket LGA 1700

  • Kiểm tra RAM DDR5 có hỗ trợ tốc độ 7200MHz (OC) hay không

  • Tư vấn SSD NVMe PCIe 4.0 phù hợp với 2 khe M.2

  • Kiểm tra kích thước case có vừa mainboard M-ATX không

• Tư vấn nâng cấp WiFi, RAM, SSD tối ưu theo nhu cầu:

  • Lắp module WiFi 6/6E (Intel AX200, AX210) cho kết nối không dây tốc độ cao

  • Nâng cấp RAM DDR5 16GB/32GB dual channel để tăng hiệu năng

  • Lắp SSD Gen 4 tốc độ cao cho hệ điều hành, SSD Gen 3/4 dung lượng lớn cho dữ liệu

7.2. Lắp đặt & test mainboard

• Lắp CPU, RAM, SSD, VGA đúng kỹ thuật, chống tĩnh điện:

  • Lắp CPU đúng chiều, không làm cong chân socket LGA 1700

  • Lắp RAM đúng khe (khe A1, B1 để kích hoạt dual channel)

  • Lắp SSD M.2 đúng chuẩn, vặn ốc cố định, gắn heatsink (nếu có)

  • Lắp VGA vào khe PCIe x16, cố định bằng ốc, cắm cáp nguồn phụ (nếu cần)

• Test mainboard bằng phần mềm để đảm bảo ổn định:

  • CPU-Z: Kiểm tra CPU, chipset, RAM nhận diện đúng không

  • MemTest86: Test RAM lỗi, đảm bảo không bị màn hình xanh

  • CrystalDiskInfo: Kiểm tra sức khỏe SSD, nhiệt độ, thời gian hoạt động

  • HWMonitor: Theo dõi nhiệt độ CPU, VRM, chipset khi hoạt động tải nặng

7.3. Xử lý lỗi thường gặp

• Máy không lên nguồn:

  • Kiểm tra nguồn, cáp 24-pin, 8-pin CPU

  • Kiểm tra chân CPU socket LGA 1700 có bị cong, gãy

  • Test thử nút nguồn case, chạm 2 chân power switch trên mainboard

  • Test thử nguồn khác để loại trừ lỗi PSU

• Không nhận RAM/SSD:

  • Kiểm tra khe cắm RAM, M.2 có bụi bẩn, oxy hóa

  • Test thử RAM/SSD trên mainboard khác để loại trừ lỗi linh kiện

  • Cập nhật BIOS lên phiên bản mới nhất từ trang chủ Colorful

  • Reset CMOS để khôi phục cài đặt BIOS mặc định

• Mất kết nối WiFi/LAN:

  • Test module WiFi khác (nếu có)

  • Cài đặt driver LAN/WiFi đầy đủ từ trang chủ Colorful

  • Kiểm tra cài đặt LAN/WiFi trong BIOS đã được bật

  • Test thử cáp mạng, router để loại trừ lỗi mạng bên ngoài

• Xuất hình không lên:

  • Thử cả HDMI và VGA, đảm bảo màn hình chọn đúng input

  • Kiểm tra CPU có iGPU không (nếu không có iGPU, bắt buộc lắp VGA rời)

  • Test thử cáp HDMI/VGA khác, màn hình khác

  • Test thử VGA rời khác (nếu có)

7.4. Cập nhật BIOS & tối ưu hệ thống

• Cập nhật BIOS:

  • Tải file BIOS mới nhất từ trang chủ Colorful

  • Copy vào USB, vào BIOS update bằng công cụ Q-Flash (hoặc tương đương)

  • Lưu ý không tắt nguồn trong quá trình update BIOS

• Tối ưu BIOS:

  • Bật XMP/OC profile để RAM chạy đúng tốc độ 7200MHz

  • Điều chỉnh fan curve để tản nhiệt tối ưu, giảm tiếng ồn

  • Tắt các tính năng không cần thiết để tăng tốc khởi động

• Tối ưu Windows:

  • Cài đặt driver đầy đủ (chipset, LAN, audio, WiFi)

  • Cập nhật Windows lên phiên bản mới nhất

  • Tinh chỉnh power plan để cân bằng hiệu năng và tiết kiệm điện

7.5. Bảo trì & vệ sinh định kỳ

• Vệ sinh mainboard:

  • Tháo case, dùng khí nén吹 sạch bụi bẩn trên mainboard, khe RAM, M.2

  • Lau sạch bụi trên tản nhiệt chipset, VRM

  • Kiểm tra tụ điện, mosfet có bị phù, rò rỉ không

• Bôi keo tản nhiệt:

  • Lau sạch keo cũ trên CPU, chipset

  • Bôi keo tản nhiệt mới chất lượng cao (Arctic MX-4, Noctua NT-H1)

  • Lắp lại tản nhiệt đúng lực ép, không quá chặt hoặc quá lỏng

• Kiểm tra kết nối:

  • Kiểm tra các cáp nguồn, cáp SATA, cáp USB có bị lỏng, oxy hóa

  • Cắm lại các cáp cho chắc chắn, thay cáp mới nếu bị hỏng

7.6. Nâng cấp & tùy chỉnh hệ thống

• Nâng cấp RAM:

  • Lắp thêm 1 thanh RAM DDR5 cùng dung lượng, tốc độ để kích hoạt dual channel

  • Nâng cấp lên 32GB/64GB nếu cần thiết cho đồ họa, máy ảo

• Nâng cấp SSD:

  • Lắp thêm SSD M.2 thứ 2 vào khe còn trống

  • Nâng cấp SSD Gen 4 tốc độ cao hơn cho hệ điều hành, ứng dụng

• Lắp WiFi/Bluetooth:

  • Lắp module WiFi 6/6E (Intel AX200, AX210) vào khe M.2 2230

  • Gắn cáp antenna phía sau case để bắt sóng tốt

• Tùy chỉnh RGB (nếu có):

  • Cài đặt phần mềm điều khiển RGB từ Colorful

  • Tùy chỉnh màu sắc, hiệu ứng đèn theo sở thích

7.7. Hỗ trợ khách hàng tại Viện Máy Tính

• Kiểm tra miễn phí:

  • Kiểm tra mainboard, CPU, RAM, SSD miễn phí

  • Test thử linh kiện trên hệ thống khác để xác định lỗi

• Báo giá rõ ràng:

  • Báo giá trước khi sửa chữa, thay thế linh kiện

  • Chỉ thay thế linh kiện khi khách hàng đồng ý

• Bảo hành sau sửa chữa:

  • Bảo hành 30–90 ngày sau khi sửa chữa

  • Hỗ trợ kiểm tra lại miễn phí trong thời gian bảo hành

• Tư vấn lâu dài:

  • Tư vấn nâng cấp hệ thống theo nhu cầu sử dụng

  • Hỗ trợ kỹ thuật qua điện thoại, Zalo, email

8. Liên hệ hỗ trợ kỹ thuật

• Hotline: 09 6789 1080

• Trung tâm bảo hành Viện Máy Tính cung cấp:

  • Tư vấn mainboard, CPU, RAM, SSD phù hợp với nhu cầu sử dụng

  • Lắp đặt, test mainboard miễn phí khi mua tại cửa hàng

  • Xử lý lỗi không lên nguồn, không nhận RAM/SSD, mất kết nối mạng

  • Cập nhật BIOS, tối ưu hệ thống để đạt hiệu năng cao nhất

  • Bảo trì, vệ sinh định kỳ để kéo dài tuổi thọ mainboard

  • Nâng cấp RAM, SSD, WiFi theo nhu cầu sử dụng

  • Hỗ trợ kỹ thuật lâu dài, đồng hành cùng khách hàng
