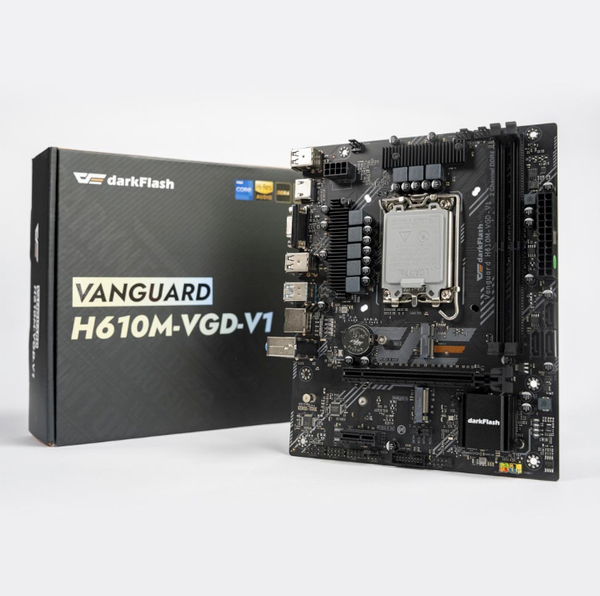

Mainboard DarkFlash H610M VGD V1 – Intel H610, Socket LGA1700, DDR4

Mainboard DarkFlash H610M VGD V1 – Intel H610, Socket LGA1700, DDR4

Mainboard DarkFlash H610M VGD V1 là bo mạch chủ chuẩn Micro-ATX sử dụng chipset Intel H610, hỗ trợ socket LGA1700 và bộ nhớ DDR4. Sản phẩm phù hợp với các cấu hình PC văn phòng, học tập, giải trí và gaming phổ thông cần nền tảng Intel ổn định, hỗ trợ PCIe 4.0, SSD M.2 NVMe, mạng Gigabit LAN và các cổng xuất hình HDMI/VGA.

Thông số kỹ thuật

• Tên sản phẩm: Mainboard DarkFlash H610M VGD V1

• Chipset: Intel H610

• Socket CPU: Intel LGA1700

• CPU hỗ trợ: Intel Core thế hệ 12 / 13 / 14 và Intel Pentium tương thích

• Chuẩn bo mạch: Micro-ATX

• RAM: 2 khe DDR4 DIMM

• Dung lượng RAM tối đa: 64GB

• Tốc độ RAM: DDR4 3200MHz

• Kiến trúc bộ nhớ: Dual Channel

• Khe PCIe: 1 x PCIe 4.0 x16 + 1 x PCIe 3.0 x1

• Khe M.2 SSD: 1 x M.2 PCIe 3.0 x4 / SATA

• Khe M.2 Wi-Fi: 1 khe hỗ trợ module Wi-Fi

• SATA: 3 x SATA 6Gb/s

• LAN: Gigabit Ethernet 1Gbps

• Xuất hình: 1 x HDMI + 1 x VGA

• USB phía sau: 2 x USB 3.0 + 4 x USB 2.0

• USB Header: 1 x USB 3.0 Header + 1 x USB 2.0 Header

• Âm thanh: Line Out / Mic In / Line In

• Front Audio: 1 x F_AUDIO Header

• CPU Fan: 1 x 4-pin

• System Fan: 1 x 4-pin + 3 x 3-pin

Nền tảng Intel H610 với socket LGA1700

Mainboard DarkFlash H610M VGD V1 sử dụng chipset Intel H610 và socket LGA1700, phù hợp với các bộ xử lý Intel Core thế hệ 12, 13 và 14 tương thích.

Chipset H610 tập trung vào các tính năng cần thiết cho hệ thống phổ thông, đáp ứng tốt nhu cầu làm việc văn phòng, học tập, giải trí và gaming cơ bản mà không yêu cầu nhiều khe mở rộng hoặc tính năng ép xung chuyên sâu.

2 khe RAM DDR4 – tối đa 64GB

Mainboard DarkFlash H610M VGD V1 được trang bị 2 khe DDR4 DIMM, hỗ trợ kiến trúc Dual Channel và tổng dung lượng bộ nhớ tối đa 64GB.

Tốc độ RAM hỗ trợ lên đến DDR4 3200MHz, phù hợp với các cấu hình sử dụng RAM DDR4 phổ biến hiện nay.

Việc sử dụng DDR4 giúp hệ thống dễ nâng cấp, linh kiện phổ biến và chi phí triển khai hợp lý hơn đối với các cấu hình phổ thông.

PCIe 4.0 x16 hỗ trợ card đồ họa

Bo mạch chủ được trang bị:

• 1 x PCIe 4.0 x16

• 1 x PCIe 3.0 x1

Khe PCIe 4.0 x16 cho phép lắp card đồ họa rời, đáp ứng các cấu hình gaming, thiết kế đồ họa hoặc xử lý hình ảnh cơ bản.

Khe PCIe x1 có thể sử dụng cho các thiết bị mở rộng như card mạng, card âm thanh hoặc controller bổ sung.

Khe M.2 hỗ trợ SSD NVMe và SATA

Mainboard DarkFlash H610M VGD V1 trang bị 1 khe M.2 SSD, hỗ trợ cả:

• SSD NVMe PCIe 3.0 x4

• SSD M.2 SATA

Khả năng hỗ trợ hai chuẩn lưu trữ giúp người dùng linh hoạt khi lựa chọn SSD phù hợp với cấu hình hiện có.

SSD NVMe PCIe 3.0 x4 giúp cải thiện tốc độ khởi động hệ điều hành, mở ứng dụng và truy xuất dữ liệu so với ổ cứng SATA truyền thống.

3 cổng SATA 6Gb/s

Bo mạch chủ cung cấp 3 cổng SATA 6Gb/s, hỗ trợ kết nối với:

• SSD SATA 2.5 inch

• HDD 3.5 inch

• Các thiết bị lưu trữ SATA tương thích

Người dùng có thể kết hợp SSD M.2 làm ổ hệ điều hành với HDD hoặc SSD SATA để mở rộng dung lượng lưu trữ.

Hỗ trợ khe M.2 Wi-Fi

Mainboard DarkFlash H610M VGD V1 có thêm khe M.2 dành cho module Wi-Fi tương thích, giúp người dùng bổ sung kết nối mạng không dây khi cần.

Module Wi-Fi và anten có thể cần trang bị riêng tùy cấu hình thực tế.

Mạng Gigabit Ethernet

Bo mạch chủ tích hợp cổng Gigabit LAN 1Gbps, đáp ứng nhu cầu kết nối mạng có dây cho:

• Làm việc trực tuyến

• Học tập

• Họp online

• Gaming phổ thông

• Truyền dữ liệu trong mạng nội bộ

• Kết nối NAS cơ bản

Tốc độ thực tế phụ thuộc vào router, switch, dây mạng và hạ tầng mạng sử dụng.

Cổng xuất hình HDMI và VGA

Mainboard DarkFlash H610M VGD V1 cung cấp hai giao tiếp xuất hình:

• 1 x HDMI

• 1 x VGA

HDMI phù hợp với các màn hình kỹ thuật số hiện đại, trong khi VGA giúp duy trì khả năng kết nối với màn hình hoặc máy chiếu đời cũ.

Các cổng xuất hình trên mainboard chỉ hoạt động khi CPU được sử dụng có đồ họa tích hợp.

Hệ thống kết nối USB

Các cổng USB phía sau gồm:

• 2 x USB 3.0

• 4 x USB 2.0

Bo mạch còn cung cấp header nội bộ:

• 1 x USB 3.0 Header

• 1 x USB 2.0 Header

Hệ thống kết nối đáp ứng các thiết bị ngoại vi phổ biến như chuột, bàn phím, USB Flash, máy in, webcam và ổ lưu trữ ngoài.

Kết nối âm thanh

Các cổng âm thanh phía sau gồm:

• Line Out

• Mic In

• Line In

Mainboard cũng có Front Audio Header để kết nối headphone và microphone ở mặt trước case.

Cấu hình âm thanh đáp ứng nhu cầu văn phòng, học tập, họp trực tuyến và giải trí cơ bản.

Thiết kế Micro-ATX nhỏ gọn

Mainboard DarkFlash H610M VGD V1 sử dụng chuẩn Micro-ATX, phù hợp với nhiều loại case mATX và Mid Tower.

Thiết kế nhỏ gọn phù hợp với:

• PC văn phòng

• Máy học tập

• PC gia đình

• Máy bán hàng

• Gaming PC phổ thông

Mặc dù số lượng khe mở rộng ít hơn bo mạch ATX, cấu hình vẫn đáp ứng tốt hệ thống sử dụng một card đồ họa và các thiết bị lưu trữ cơ bản.

Lưu ý khi lắp đặt

Khi sử dụng Mainboard DarkFlash H610M VGD V1, cần lưu ý:

• CPU phải sử dụng socket LGA1700

• CPU Intel thế hệ mới có thể yêu cầu BIOS tương thích

• Mainboard sử dụng RAM DDR4, không tương thích DDR5

• Dung lượng RAM tối đa 64GB

• Mainboard chỉ có 2 khe RAM, nên cân nhắc dung lượng khi nâng cấp

• Khe M.2 hỗ trợ PCIe 3.0 x4 và SATA

• HDMI và VGA yêu cầu CPU có GPU tích hợp

• Kiểm tra công suất nguồn khi lắp card đồ họa rời

• Nên kiểm tra phiên bản BIOS trước khi nâng cấp CPU

Kiểm tra và hỗ trợ kỹ thuật tại Viện Máy Tính

Viện Máy Tính hỗ trợ kiểm tra Mainboard DarkFlash H610M VGD V1 và các hệ thống Intel LGA1700 theo các hạng mục:

• Kiểm tra socket CPU và chân tiếp xúc

• Kiểm tra nguồn cấp mainboard

• Kiểm tra khả năng nhận CPU và RAM DDR4

• Kiểm tra PCIe và card đồ họa

• Kiểm tra SSD M.2 và SATA

• Kiểm tra LAN, USB và âm thanh

• Kiểm tra HDMI và VGA

• Kiểm tra BIOS, CMOS và quá trình POST

• Xác định lỗi không lên nguồn hoặc không xuất hình

• Kiểm tra lỗi treo máy, màn hình xanh hoặc tự khởi động lại

• Hỗ trợ cập nhật BIOS và driver

• Kiểm tra tương thích giữa CPU, RAM, VGA và nguồn

Tổng đài hỗ trợ Zalo (7:30 - 20:30): 096789 1080

Viện Máy Tính – Địa Chỉ Bảo Hành & Sửa Chữa Uy Tín Hàng Đầu

Đối với hệ thống sử dụng Mainboard DarkFlash H610M VGD V1, các lỗi khởi động hoặc hoạt động không ổn định có thể liên quan đến CPU, socket, RAM, nguồn, BIOS, SSD hoặc card đồ họa. Việc kiểm tra lần lượt từng thành phần giúp xác định chính xác nguyên nhân trước khi sửa chữa hoặc thay thế linh kiện.

Các hạng mục kiểm tra và sửa chữa

• Mainboard không lên nguồn

• Máy có nguồn nhưng không xuất hình

• Không nhận CPU hoặc RAM

• Không nhận SSD M.2 hoặc ổ SATA

• Không nhận card đồ họa

• Lỗi HDMI hoặc VGA

• Lỗi USB, LAN hoặc âm thanh

• Máy bị treo, màn hình xanh hoặc tự khởi động lại

• Lỗi BIOS hoặc CMOS

• Kiểm tra socket LGA1700

• Kiểm tra nguồn cấp và các linh kiện liên quan

Kiểm tra và báo giá trước khi sửa chữa

Thiết bị được kiểm tra và xác định nguyên nhân trước khi tiến hành sửa chữa hoặc thay thế linh kiện. Phương án xử lý và chi phí được thông báo trước để người dùng chủ động lựa chọn.

Hỗ trợ sửa chữa tận nơi

Trong các trường hợp phù hợp, Viện Máy Tính hỗ trợ kiểm tra desktop tại nhà hoặc văn phòng, giúp xác định lỗi giữa mainboard, CPU, RAM, nguồn, ổ lưu trữ và card đồ họa trước khi cần xử lý chuyên sâu.

Bảo hành sau sửa chữa

Các hạng mục sửa chữa và linh kiện thay thế được áp dụng chính sách bảo hành tùy theo loại thiết bị, linh kiện và dịch vụ thực tế.

Bảo mật dữ liệu

Đối với hệ thống có SSD hoặc HDD chứa dữ liệu cá nhân và dữ liệu công việc, quá trình kiểm tra ưu tiên xử lý phần cứng, BIOS và khả năng nhận thiết bị, hạn chế truy cập dữ liệu không liên quan.

Tổng đài hỗ trợ Zalo (7:30 - 20:30): 096789 1080

Kết luận

Mainboard DarkFlash H610M VGD V1 là bo mạch chủ Micro-ATX sử dụng chipset Intel H610, hỗ trợ nền tảng LGA1700, RAM DDR4 3200MHz tối đa 64GB, PCIe 4.0 x16, SSD M.2 PCIe 3.0 x4 và mạng Gigabit Ethernet.

Với HDMI, VGA, 3 cổng SATA và khe M.2 dành cho Wi-Fi, sản phẩm phù hợp với PC văn phòng, học tập, máy tính gia đình và gaming phổ thông, đặc biệt với các cấu hình cần nền tảng DDR4 đơn giản và dễ nâng cấp.
