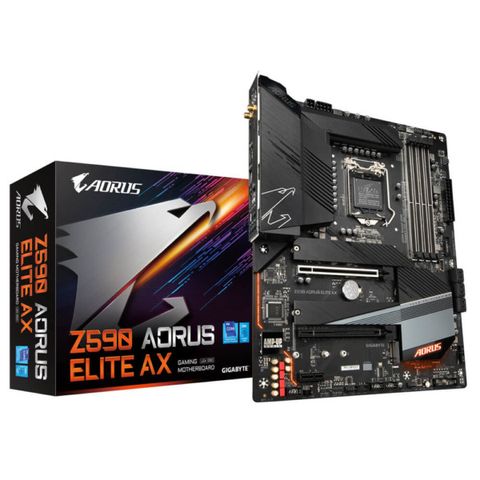

Mainboard Gigabyte Z590 Aorus Elite Ax (rev 1.0) – Socket 1200

• Bộ xử lý Intel ^® Core ™ i9 thế hệ thứ 11 / bộ xử lý Intel ^® Core ™ i7 / bộ xử lý Intel ^® Core ™ i5
• Bộ xử lý Intel ^® Core ™ i9 thế hệ thứ 10 / bộ xử lý Intel ^® Core ™ i7 / bộ xử lý Intel ^® Core ™ i5 / bộ xử lý Intel ^® Core ™ i3 / bộ xử lý Intel ^® Pentium ^® / bộ xử lý Intel ^® Celeron ^® *
  * Giới hạn đối với bộ xử lý Intel 4 MB ^® Smart Cache, dòng Intel ^® Celeron ^® G5xx5.
• Bộ nhớ đệm L3 thay đổi tùy theo CPU

(Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.)

• 11th Generation Intel^® Core™ i9/i7/i5 processors:
  Support for DDR4 5400 (O.C)/ DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
• Bộ xử lý Intel ^® Core ™ i9 / i7 thế hệ thứ 10 :
  Hỗ trợ các mô-đun bộ nhớ DDR4 2933/2666/2400/2133 MHz
• Bộ vi xử lý Intel ^® Core ™ i5 / i3 / Pentium ^® / Celeron ^® thế hệ thứ 10 :
  Hỗ trợ cho các mô-đun bộ nhớ DDR4 2666/2400/2133 MHz
• 4 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

(Vui lòng tham khảo “Danh sách hỗ trợ bộ nhớ” để biết thêm thông tin.)

• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096 × 2304 @ 60 Hz
  * Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3.

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

• Bộ giải mã Realtek ^® ALC1220-VB
  * Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD
• Âm thanh độ nét cao
• 2/4 / 5.1 / 7.1 kênh
• Hỗ trợ S / PDIF Out

1. WIFI a, b, g, n, ac với tính năng sóng 2, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
2. BLUETOOTH 5.1
3. Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
   * Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.

• 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.
• (Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 4.0.) *

• * Chỉ được hỗ trợ bởi bộ vi xử lý Thế hệ thứ 11.
• 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
• 1 x khe cắm PCI Express x1
  ( khe cắm PCIEX4 và PCIEX1 tuân theo tiêu chuẩn PCI Express 3.0.)

• 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU) *

* Chỉ được hỗ trợ bởi bộ vi xử lý Thế hệ thứ 11.

Chipset:

• 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 3.0 x4 / x2 SSD) (M2B_SB)
• 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 3.0 x4 / x2 SSD) (M2P_SB)
• 6 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
* Tham khảo “1-7 Kết nối Nội bộ” để biết thông báo cài đặt cho các đầu nối M.2 và SATA. Sẵn sàng cho Bộ nhớ
Intel ^® Optane ™

• 1 x cổng USB Type-C ^® ở mặt sau, với hỗ trợ USB 3.2 Gen 2 × 2
• 1 x cổng USB Type-C ^® với hỗ trợ USB 3.2 Gen 2, khả dụng thông qua đầu cắm USB bên trong
• 2 x cổng USB 3.2 Gen2 Type-A (màu đỏ) ở mặt sau
• 5 x cổng USB 3.2 Gen1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

Bộ chip + 2 USB 2.0 Hub:

• 8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

• 1 x đầu nối nguồn chính ATX 24 chân
• 1 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu nối nguồn ATX 12V 4 chân
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 3 x đầu cắm quạt hệ thống
• 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
• 2 x đầu cắm dải LED có thể định địa chỉ
• 2 x đầu cắm dải LED RGB
• 6 x đầu nối SATA 6Gb / s
• 3 x đầu nối M.2 Socket 3
• 1 x tiêu đề bảng điều khiển phía trước
• 1 x tiêu đề âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C ^® , với hỗ trợ USB 3.2 Gen 2
• 1 x đầu cắm USB 3.2 Gen1
• 2 x đầu cắm USB 2.0 / 1.1
• 2 x đầu nối thẻ bổ trợ Thunderbolt ™
• 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x Clear CMOS jumper
• 1 x nút Q-Flash Plus

• 1 x cổng USB Type-C ^® , với hỗ trợ USB 3.2 Gen 2 × 2
• 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
• 3 x cổng USB 3.2 Gen 1
• 4 x cổng USB 2.0 / 1.1
• 2 x đầu nối ăng ten SMA (2T2R)
• 1 x DisplayPort
• 1 x cổng RJ-45
• 1 x đầu nối quang S / PDIF Out
• 5 x giắc cắm âm thanh

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện tốc độ dòng chảy làm mát nước
• Cảnh báo lỗi quạt
• Điều khiển tốc độ quạt
  * Chức năng điều khiển tốc độ quạt có được hỗ trợ hay không sẽ tùy thuộc vào quạt bạn lắp đặt.

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Hỗ trợ cho Trung tâm APP
  * Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
  @BIOS
  EasyTune Trò chơi
  khởi động nhanh
  Tăng cường
  BẬT / TẮT Sạc
  RGB Fusion Trình xem thông tin hệ thống
  sao lưu thông minh
• Hỗ trợ cho Q-Flash Plus
• Hỗ trợ Q-Flash
• Hỗ trợ cài đặt Xpress

• Norton ^® Internet Security (phiên bản OEM)
• Tiện ích kiểm soát băng thông LAN chơi game Realtek ^® 8125
