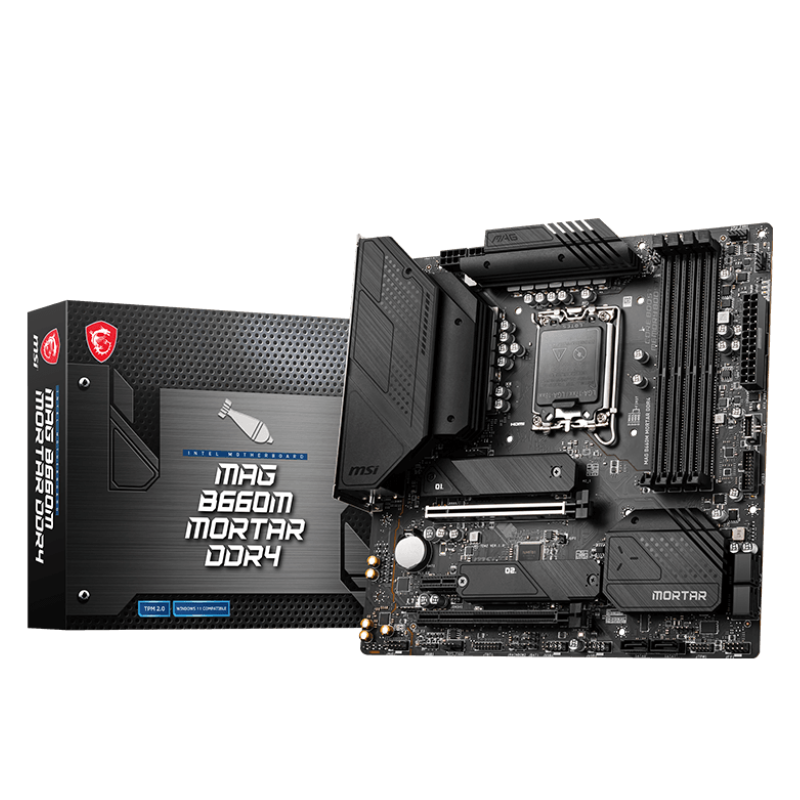

Mainboard Msi Mag B660m Mortar Ddr4 – Socket Intel Lga 1700

Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

Thông số kỹ thuật Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

BỘ XỬ LÝ Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

•  Hỗ trợ bộ vi xử lý  Intel ^®  Core™, Pentium ^®  Gold và Celeron ^{® thế hệ thứ 12 1}
• Ổ cắm bộ xử lý LGA1700

1.  Vui lòng truy cập msi.com để nhận trạng thái hỗ trợ mới nhất khi bộ xử lý mới được phát hành.

Xem bộ xử lý được hỗ trợ

CHIPSET Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

Chipset Intel ^®  B660

BỘ NHỚ Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

• 4 khe cắm bộ nhớ DDR4, hỗ trợ tối đa 128GB ¹
• Hỗ trợ 1R 2133/ 2666/ 3200 MHz (của JEDEC & POR)
• Tần số ép xung tối đa:
  • 1DPC 1R Tốc độ tối đa lên tới 5333+ MHz
  • 1DPC 2R Tốc độ tối đa lên tới 4000+ MHz
  • 2DPC 1R Tốc độ tối đa lên tới 4000+ MHz
  • 2DPC 2R Tốc độ tối đa lên tới 3600+ MHz
• Hỗ trợ chế độ Dual-Channel
• Hỗ trợ non-ECC, bộ nhớ không đệm
• Hỗ trợ cấu hình bộ nhớ cực cao của Intel ^®  (XMP)

1. Vui lòng tham khảo www.msi.com để biết thêm thông tin về bộ nhớ tương thích.

KHE MỞ RỘNG Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

• 2 khe cắm PCIe x16
  • Khe cắm PCI_E1 (Từ CPU)
    • Hỗ trợ PCIe 4.0 x16
  • Khe cắm PCI_E3 (Từ Chipset B660)
    • Hỗ trợ PCIe 3.0 x4
• 1 khe cắm PCIe 3.0 x1

MULTI-GPU Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

• ^{Hỗ trợ Công nghệ AMD ®}  CrossFire™ 2 Chiều

HÌNH ẢNH ONBOARD Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

• 1x HDMI 2.1 có cổng HDR, hỗ trợ độ phân giải tối đa 4K 60Hz ¹  /  ²
• 1x Cổng DisplayPort 1.4 với HBR3, hỗ trợ độ phân giải tối đa 4K 60Hz ¹  /  ²

1. Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp.
2. Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào CPU được cài đặt.

LƯU TRỮ Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

• 4x cổng SATA 6Gb/s (SATA5~8, từ Chipset B660) ¹
• 2x cổng SATA 6Gb/s (SATA_A & SATA_B, từ ASMedia ASM1061)
• 2 khe cắm M.2 (Phím M)
  • Khe cắm M2_1 (Từ CPU)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280
  • Khe cắm M2_2 (Từ Chipset B660) ¹
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ SATA 6Gb/giây
    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280
    • Hỗ trợ bộ nhớ Intel ^®  Optane™

1. SATA8 sẽ không khả dụng khi lắp SSD M.2 SATA vào khe cắm M2_2.

RAID Mainboard MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA ¹

1. SATA_A & SATA_B không hỗ trợ chức năng RAID.

Mainboard USB MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

Mainboard AUDIO MSI MAG B660M Mortar DDR4 – Socket Intel LGA 1700

Bộ giải mã Realtek ^®  ALC1200

• Âm thanh độ nét cao 7.1 kênh
• Hỗ trợ đầu ra S/PDIF

LAN

• 1x Bộ điều khiển LAN Realtek ^®  8125BG 2.5Gbps

KẾT NỐI NỘI BỘ

• 1x đầu nối nguồn chính ATX 24 chân
• 2x đầu nối nguồn ATX 12V 8 chân
• 6x đầu nối SATA 6Gb/s
• 2 khe cắm M.2 (M-Key)
• 1x đầu nối USB 3.2 Gen 2 10Gbps Type-C
• 1x Cổng kết nối USB 3.2 Gen 1 5Gbps (hỗ trợ thêm 2 cổng USB 3.2 Gen 1 5Gbps)
• 2x đầu nối USB 2.0 Type-A (hỗ trợ thêm 4 cổng USB 2.0)
• 1x đầu nối quạt CPU 4 chân
• 1x Đầu nối quạt máy bơm nước 4 chân
• 2x đầu nối quạt hệ thống 4 chân
• 1x Đầu nối âm thanh bảng điều khiển phía trước
• 2x Đầu nối bảng điều khiển hệ thống
• 1x Đầu nối xâm nhập khung gầm
• 1x Dây nhảy Clear CMOS
• Đầu nối mô-đun 1x TPM
• Đầu nối 1x TBT (hỗ trợ RTD3)
• 1x Đầu nối bộ điều khiển điều chỉnh

TÍNH NĂNG ĐÈN LED

• Đèn LED gỡ lỗi 4x EZ
• 1x đầu nối đèn LED RGB 4 chân
• 2x đầu nối đèn LED RAINBOW 3 chân

CỔNG BẢNG MẶT LẠI

KÍCH THƯỚC

• Yếu tố hình thức Micro-ATX
• 9,6 inch x 9,6 inch (24,4 cm x 24,4 cm)
