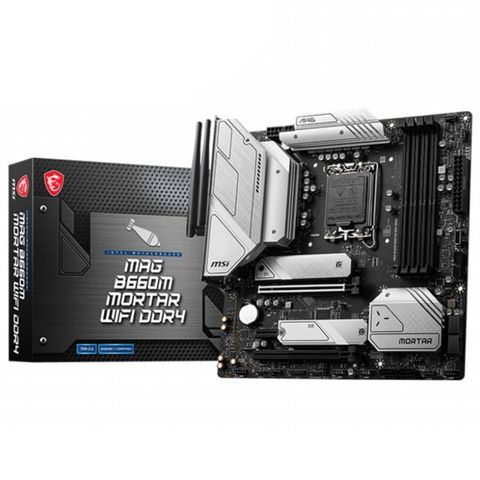

Mainboard Msi Mag B660m Mortar Wifi Ddr4 – Socket 1700

• Hỗ trợ bộ vi xử lý Intel ^® Core™, Pentium ^® Gold và Celeron ^{® thế hệ thứ 12 1}
• Ổ cắm bộ xử lý LGA1700

1. Vui lòng truy cập msi.com để nhận trạng thái hỗ trợ mới nhất khi bộ xử lý mới được phát hành.

• 4 khe cắm bộ nhớ DDR4, hỗ trợ tối đa 128GB ¹
• Hỗ trợ 1R 2133/ 2666/ 3200 MHz (của JEDEC & POR)
• Tần số ép xung tối đa:
  • 1DPC 1R Tốc độ tối đa lên tới 4800+ MHz
  • 1DPC 2R Tốc độ tối đa lên tới 4000+ MHz
  • 2DPC 1R Tốc độ tối đa lên tới 4000+ MHz
  • 2DPC 2R Tốc độ tối đa lên tới 3600+ MHz
• Hỗ trợ chế độ Dual-Channel
• Hỗ trợ non-ECC, bộ nhớ không đệm
• Hỗ trợ cấu hình bộ nhớ cực cao của Intel ^® (XMP)

• 2 khe cắm PCIe x16
  • Khe cắm PCI_E1 (Từ CPU)
    • Hỗ trợ PCIe 4.0 x16
  • Khe cắm PCI_E3 (Từ Chipset B660)
    • Hỗ trợ PCIe 3.0 x4
• 1 khe cắm PCIe 3.0 x1

• 1x HDMI 2.1 có cổng HDR, hỗ trợ độ phân giải tối đa 4K 60Hz ¹ / ²
• 1x Cổng DisplayPort 1.4 với HBR3, hỗ trợ độ phân giải tối đa 4K 60Hz ¹ / ²

1. Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp.
2. Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào CPU được cài đặt.

• ^{Hỗ trợ Công nghệ AMD ®} CrossFire™ 2 Chiều

• 4x cổng SATA 6Gb/s (SATA5~8, từ Chipset B660) ¹
• 2x cổng SATA 6Gb/s (SATA_A & SATA_B, từ ASMedia ASM1061)
• 2 khe cắm M.2 (Phím M)
  • Khe cắm M2_1 (Từ CPU)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280
  • Khe cắm M2_2 (Từ Chipset B660) ¹
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ SATA 6Gb/s
    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280
    • Hỗ trợ bộ nhớ Intel® Optane™

1. SATA8 sẽ không khả dụng khi lắp SSD M.2 SATA vào khe cắm M2_2.

• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA ¹

1. SATA_A & SATA_B không hỗ trợ chức năng RAID.

Chipset Intel ^® B660

• 1 cổng USB 3.2 Gen2x2 20Gbps Type-C ở mặt sau
• 1 cổng USB 3.2 Gen 2 10Gbps Type-C có sẵn thông qua đầu nối bên trong
• 2 cổng USB 3.2 Gen 1 5Gbps có sẵn thông qua đầu nối bên trong
• 4 cổng USB 2.0 ở mặt sau

Hub USB-GL3590

• 3 cổng USB 3.2 Gen 2 10Gbps Type-A ở mặt sau

Hub USB-GL850G

• 4 cổng USB 2.0 có sẵn thông qua các đầu nối bên trong

Bộ giải mã Realtek ^® ALC1200

• Âm thanh độ nét cao 7.1 kênh
• Hỗ trợ đầu ra S/PDIF

• 1x Bộ điều khiển LAN Realtek ^® 8125BG 2.5Gbps

Intel® Wi-Fi ⁶

• Mô-đun Không dây được cài đặt sẵn trong khe cắm M.2 (Key-E)
• Hỗ trợ MU-MIMO TX/RX, 2.4GHz/ 5GHz/ lên đến 2.4Gbps
• Hỗ trợ 802.11 a/ b/ g/ n/ ac/ ax
• Hỗ trợ Bluetooth ^® 5.2

• 1x đầu nối nguồn chính ATX 24 chân
• 2x đầu nối nguồn ATX 12V 8 chân
• 6x đầu nối SATA 6Gb/s
• 2 khe cắm M.2 (M-Key)
• 1x đầu nối USB 3.2 Gen 2 10Gbps Type-C
• 1x Cổng kết nối USB 3.2 Gen 1 5Gbps (hỗ trợ thêm 2 cổng USB 3.2 Gen 1 5Gbps)
• 2x đầu nối USB 2.0 Type-A (hỗ trợ thêm 4 cổng USB 2.0)
• 1x đầu nối quạt CPU 4 chân
• 1x đầu nối quạt máy bơm nước 4 chân
• 2x đầu nối quạt hệ thống 4 chân
• 1x Đầu nối âm thanh bảng điều khiển phía trước
• 2x Đầu nối bảng điều khiển hệ thống
• 1x Đầu nối xâm nhập khung gầm
• 1x Dây nhảy Clear CMOS
• Đầu nối mô-đun 1x TPM
• Đầu nối 1x TBT (hỗ trợ RTD3)
• 1x Đầu nối bộ điều khiển điều chỉnh

• Đèn LED gỡ lỗi 4x EZ
• 1x đầu nối đèn LED RGB 4 chân
• 2x đầu nối đèn LED RAINBOW 3 chân

• Cổng USB 2.0
• Cổng hiển thị 1.4
• USB 3.2 Gen 2 10Gbps Loại A
• 2.5G LAN Port
• Anten Wi-Fi / Bluetooth
• Đầu nối âm thanh HD
• Cổng HDMI 2.1
• USB 3.2 Gen 2×2 20Gbps Kiểu C
• NGÕ RA S/PDIF quang học

• Yếu tố hình thức Micro-ATX
• 9,6 inch x 9,6 inch (24,4 cm x 24,4 cm)
