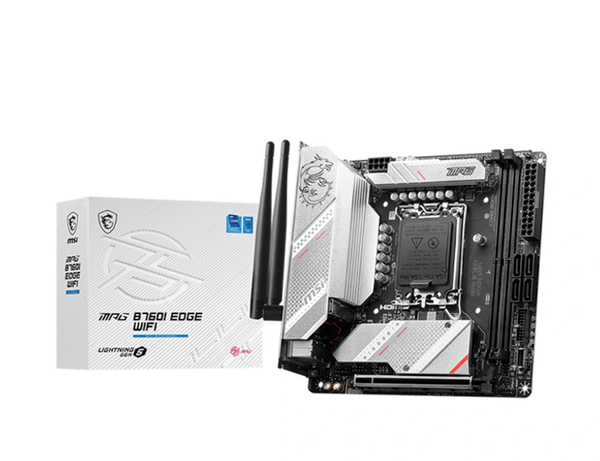

Mainboard MSI MPG B760I EDGE WIFI DDR5 – Socket LGA1700

Mainboard MSI MPG B760I EDGE WIFI DDR5 – Socket LGA1700

MSI MPG B760I EDGE WIFI DDR5 là bo mạch chủ chuẩn Mini-ITX sử dụng chipset Intel B760, hỗ trợ bộ xử lý Intel Core thế hệ 14 / 13 / 12 trên socket LGA1700. Sản phẩm hướng đến các hệ thống PC nhỏ gọn nhưng vẫn cần DDR5 tốc độ cao, PCIe 5.0, 2 khe M.2 Gen4, LAN 2.5GbE và Wi-Fi 6E.

Thông số kỹ thuật

• Model: MSI MPG B760I EDGE WIFI

• Socket CPU: Intel LGA1700

• Chipset: Intel B760

• CPU hỗ trợ: Intel Core thế hệ 14 / 13 / 12, Pentium Gold và Celeron

• Thiết kế nguồn: Direct 8+1+1 phase, 90A Smart Power Stage

• RAM: 2 khe DDR5 Dual Channel

• Dung lượng RAM tối đa: 128GB

• Tốc độ RAM: Lên đến DDR5-7200+ MHz (OC)

• Hỗ trợ RAM: non-ECC Unbuffered, Intel XMP

• PCIe: 1 x PCIe 5.0 x16

• M.2: 2 khe

  • 1 x PCIe 4.0 x4 từ CPU

  • 1 x PCIe 4.0 x4 / SATA từ chipset

• SATA: 4 x SATA 6Gb/s

• LAN: Realtek RTL8125BG 2.5GbE

• Wi-Fi: Intel Wi-Fi 6E 802.11ax

• Bluetooth: Bluetooth 5.3

• Âm thanh: Realtek ALC897 – 7.1 Channel HD Audio

• USB Type-C phía sau: USB 10Gbps

• USB Type-C phía trước: USB 10Gbps

• Xuất hình: HDMI 2.1 + DisplayPort 1.4

• PCB: 8 lớp, đồng 2oz

• Kích thước: Mini-ITX – 170 x 170mm

• Hệ điều hành: Windows 10 / Windows 11 64-bit

Hệ thống nguồn Direct 8+1+1 phase 90A

MSI MPG B760I EDGE WIFI sử dụng thiết kế nguồn Direct 8+1+1 phase, trong đó phần cấp nguồn CPU sử dụng 90A Smart Power Stage.

Hệ thống kết hợp Core Boost, mạch nguồn digital và heatsink VRM mở rộng, phù hợp với các cấu hình Intel Core hiệu năng cao trong không gian Mini-ITX.

DDR5 lên đến 7200+ MHz OC

Mainboard trang bị 2 khe DDR5 Dual Channel, hỗ trợ dung lượng tối đa 128GB và tốc độ lên đến DDR5-7200+ MHz khi ép xung.

Bo mạch hỗ trợ:

• Intel XMP

• Memory Boost

• DDR5 non-ECC Unbuffered

• Tối đa 7200+ MHz với cấu hình 1DPC 1R

• Tối đa khoảng 6600+ MHz với cấu hình 1DPC 2R

Công nghệ Memory Boost và khe RAM SMT giúp giảm nhiễu tín hiệu, hỗ trợ DDR5 hoạt động ổn định hơn ở mức xung cao.

PCIe 5.0 x16 với Steel Armor

Mainboard trang bị 1 khe PCIe 5.0 x16 kết nối trực tiếp với CPU.

Khe PCIe sử dụng thiết kế SMT PCIe 5.0 nhằm giảm nhiễu tín hiệu và được gia cố bằng PCIe Steel Armor, giúp tăng độ cứng khi lắp card đồ họa kích thước lớn.

PCIe 5.0 cũng duy trì khả năng tương thích ngược với các card đồ họa PCIe thế hệ trước.

2 khe M.2 PCIe Gen4

Hệ thống lưu trữ gồm:

• M.2_1: PCIe 4.0 x4, kết nối từ CPU

• M.2_2: PCIe 4.0 x4 / SATA, kết nối từ chipset

• 4 x SATA 6Gb/s

Cả hai khe M.2 hỗ trợ SSD kích thước 2280, đáp ứng tốt nhu cầu lưu trữ tốc độ cao trong các hệ thống Mini-ITX.

Khu vực M.2 được trang bị M.2 Shield Frozr, giúp hạn chế hiện tượng giảm hiệu năng do SSD hoạt động ở nhiệt độ cao.

LAN 2.5GbE

MSI MPG B760I EDGE WIFI tích hợp controller Realtek RTL8125BG 2.5GbE, cung cấp băng thông mạng tối đa 2.5Gbps khi sử dụng cùng router hoặc switch tương thích.

Kết nối này phù hợp với gaming, truyền dữ liệu nội bộ và hệ thống NAS có yêu cầu tốc độ cao hơn Gigabit Ethernet thông thường.

Wi-Fi 6E và Bluetooth 5.3

Mainboard tích hợp Intel Wi-Fi 6E, hỗ trợ:

• 2.4GHz

• 5GHz

• 6GHz

• Băng thông kênh 160MHz

• MU-MIMO

• Tốc độ kết nối lý thuyết lên đến 2.4Gbps

Bo mạch đồng thời hỗ trợ Bluetooth 5.3 để kết nối tai nghe, chuột, bàn phím, tay cầm và các thiết bị ngoại vi không dây.

Khả năng sử dụng băng tần 6GHz phụ thuộc hệ điều hành, router và quy định tại khu vực sử dụng.

USB 10Gbps Type-C

Hệ thống kết nối USB bao gồm:

Phía sau:

• 1 x USB 10Gbps Type-C

• 1 x USB 10Gbps Type-A

• 4 x USB 5Gbps Type-A

• 2 x USB 2.0

Header mặt trước:

• 1 x USB Type-C 10Gbps

• 2 x USB 5Gbps Type-A

• 2 x USB 2.0

Header Type-C phía trước phù hợp với các case Mini-ITX hiện đại được trang bị cổng USB-C trên front I/O.

HDMI 2.1 và DisplayPort 1.4

Mainboard cung cấp:

• 1 x HDMI 2.1 – tối đa 4K 60Hz

• 1 x DisplayPort 1.4 – tối đa 8K 60Hz

Các cổng xuất hình chỉ hoạt động khi sử dụng CPU có đồ họa tích hợp Intel.

Âm thanh Realtek ALC897

Hệ thống âm thanh sử dụng codec Realtek ALC897, hỗ trợ âm thanh 7.1 Channel High Definition Audio.

MSI kết hợp thiết kế Audio Boost, tụ âm thanh chuyên dụng và khu vực mạch audio cách ly nhằm hạn chế nhiễu tín hiệu từ các thành phần khác trên bo mạch.

PCB 8 lớp và đồng 2oz

Dù sử dụng kích thước Mini-ITX, MPG B760I EDGE WIFI được trang bị PCB 8 lớp sử dụng vật liệu server-grade và lớp đồng dày 2oz.

Thiết kế này hỗ trợ:

• Tăng độ ổn định của đường nguồn

• Duy trì tín hiệu DDR5 tốc độ cao

• Đảm bảo tín hiệu PCIe 5.0

• Cải thiện khả năng hoạt động ổn định trong thiết kế PCB mật độ linh kiện cao

Hệ thống tản nhiệt cho cấu hình Mini-ITX

Mainboard được trang bị:

• Extended VRM Heatsink

• Thermal pad MOSFET 7W/mK

• Thermal pad cho choke

• M.2 Shield Frozr

• Header riêng cho Pump Fan

Bo mạch hỗ trợ điều khiển quạt thông qua BIOS và phần mềm MSI, phù hợp với cả tản nhiệt khí, AIO và một số cấu hình water cooling nhỏ gọn.

EZ Debug LED và thiết kế hỗ trợ lắp ráp

Mainboard tích hợp 4 đèn EZ Debug LED, hỗ trợ xác định nhanh lỗi liên quan đến các thành phần chính trong quá trình POST.

Thiết kế còn có:

• Pre-installed I/O Shield

• PCIe Steel Armor

• XL PCIe Clip

• Header ARGB Gen2

• Header RGB

• TPM 2.0 header

Các tính năng này hỗ trợ quá trình lắp ráp và bảo trì trong không gian case Mini-ITX hạn chế.

Lưu ý khi lắp đặt

Do sử dụng chuẩn Mini-ITX 170 x 170mm, trước khi xây dựng hệ thống cần kiểm tra:

• CPU phải sử dụng socket LGA1700

• CPU Intel thế hệ 14 có thể yêu cầu BIOS tương thích

• Mainboard chỉ có 2 khe RAM

• DDR5-7200+ MHz là mức ép xung, phụ thuộc CPU và kit RAM

• Chỉ có 1 khe PCIe x16

• Kiểm tra chiều cao tản nhiệt CPU và khoảng trống với RAM

• Kiểm tra kích thước GPU với case Mini-ITX

• SSD M.2 nên sử dụng heatsink để duy trì nhiệt độ ổn định

• Nguồn SFX/SFX-L cần đủ công suất cho CPU và GPU

• Wi-Fi 6E băng tần 6GHz yêu cầu router và hệ điều hành tương thích

Viện Máy Tính – Địa Chỉ Bảo Hành & Sửa Chữa Uy Tín Hàng Đầu

Với các hệ thống sử dụng MSI MPG B760I EDGE WIFI, quá trình chẩn đoán cần kiểm tra đồng thời CPU, DDR5, VRM, BIOS, PCIe, SSD M.2, mạng và nguồn cấp, đặc biệt với PC Mini-ITX có mật độ linh kiện cao và không gian tản nhiệt hạn chế.

Viện Máy Tính hỗ trợ kiểm tra, bảo hành và sửa chữa mainboard, desktop, workstation và các linh kiện máy tính liên quan.

Các hạng mục kiểm tra và hỗ trợ kỹ thuật

• Kiểm tra socket LGA1700 và chân tiếp xúc CPU

• Kiểm tra VRM và nguồn cấp mainboard

• Kiểm tra khả năng nhận CPU và RAM DDR5

• Kiểm tra PCIe và card đồ họa

• Kiểm tra SSD M.2 Gen4 và SATA

• Kiểm tra LAN 2.5GbE và Wi-Fi 6E

• Kiểm tra USB Type-C và Bluetooth

• Kiểm tra BIOS, CMOS, POST và EZ Debug LED

• Xác định lỗi không lên nguồn, không xuất hình hoặc không nhận linh kiện

• Kiểm tra tình trạng màn hình xanh, treo máy hoặc tự khởi động lại

• Kiểm tra nhiệt độ CPU, VRM và SSD

• Hỗ trợ cập nhật BIOS, firmware và driver

• Hỗ trợ nâng cấp RAM, SSD, GPU và nguồn máy tính

Kiểm tra và báo giá trước khi sửa chữa

Thiết bị được kiểm tra và xác định nguyên nhân trước khi sửa chữa hoặc thay thế linh kiện. Phương án xử lý và chi phí được thông báo trước để người dùng chủ động lựa chọn.

Hỗ trợ sửa chữa tận nơi

Trong các trường hợp phù hợp, Viện Máy Tính hỗ trợ kiểm tra desktop tại nhà hoặc văn phòng, hạn chế việc tháo lắp và vận chuyển các hệ thống Mini-ITX có cấu trúc phức tạp.

Bảo hành sau sửa chữa

Các hạng mục sửa chữa và linh kiện thay thế được áp dụng chính sách bảo hành tùy theo loại thiết bị và dịch vụ thực tế.

Bảo mật dữ liệu

Đối với thiết bị chứa dữ liệu cá nhân hoặc dữ liệu công việc, quá trình kiểm tra ưu tiên hạn chế truy cập dữ liệu không liên quan đến hạng mục kỹ thuật cần xử lý.

Tổng đài hỗ trợ Zalo (7:30 - 20:30): 096789 1080

Kết luận

MSI MPG B760I EDGE WIFI DDR5 là bo mạch chủ Mini-ITX B760 phù hợp với các hệ thống Intel LGA1700 nhỏ gọn nhưng vẫn cần khả năng kết nối và mở rộng tốc độ cao.

Sản phẩm nổi bật với Direct 8+1+1 phase 90A, DDR5-7200+ OC, PCIe 5.0 x16, 2 khe M.2 Gen4, PCB 8 lớp 2oz, LAN 2.5GbE và Wi-Fi 6E. Đây là lựa chọn phù hợp cho gaming PC Mini-ITX, workstation nhỏ gọn và các cấu hình SFF sử dụng CPU Intel Core thế hệ 12, 13 hoặc 14.
