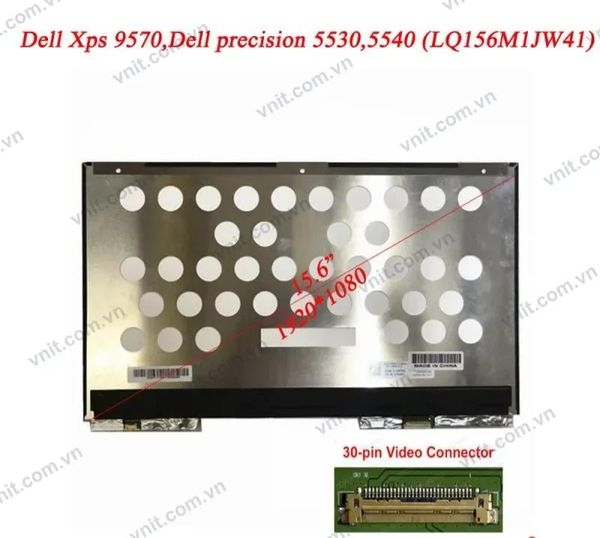

Màn hình 15.6 LED Slim 30Pin – màn hình laptop mỏng chuẩn eDP 30 chân

Màn hình 15.6 LED Slim 30Pin là nhóm linh kiện màn hình laptop có kích thước đường chéo 15.6 inch, thiết kế mỏng Slim và sử dụng đầu nối tín hiệu 30 chân. Loại màn hình này xuất hiện trên nhiều dòng laptop của ASUS, Acer, Dell, HP, Lenovo và các thương hiệu khác, tuy nhiên khả năng thay thế không thể chỉ dựa vào kích thước 15.6 inch và số lượng 30 chân của đầu cáp.

Trên thực tế, màn hình 15.6 Slim 30Pin có nhiều biến thể khác nhau về độ phân giải, loại tấm nền, bề mặt nhám hoặc bóng, vị trí đầu cáp, tai bắt ốc, độ dày, chuẩn eDP, số lane tín hiệu và tần số quét. Phổ biến có màn hình HD 1366 x 768 và Full HD 1920 x 1080 cùng sử dụng đầu nối eDP 30 pin. Vì vậy mã panel in phía sau màn hình cũ là dữ liệu quan trọng khi lựa chọn linh kiện thay thế.

Trong sửa chữa laptop, thuật ngữ “LED” thường được dùng để chỉ màn hình LCD/TFT sử dụng đèn nền LED. LED không có nghĩa toàn bộ panel là một ma trận đèn LED như màn hình LED cỡ lớn. Phần tạo hình ảnh vẫn là tấm nền LCD, còn hệ thống WLED phía sau đảm nhiệm chiếu sáng.

Thông số cơ bản của Màn hình 15.6 LED Slim 30Pin

• Loại linh kiện: màn hình LCD laptop có đèn nền LED.
• Kích thước: 15.6 inch.
• Kiểu thiết kế: Slim / màn hình mỏng.
• Chuẩn đầu nối phổ biến: 30 pin.
• Giao tiếp thường gặp: eDP – Embedded DisplayPort.
• Tỷ lệ màn hình phổ biến: 16:9.
• Độ phân giải: tùy mã panel; có thể là HD 1366 x 768 hoặc FHD 1920 x 1080 và không được xác định chỉ bằng tên “30Pin”.
• Tấm nền: tùy mã panel, có thể là TN, IPS hoặc công nghệ tương đương.
• Bề mặt: có thể nhám chống chói hoặc bóng tùy panel.
• Tần số quét: phụ thuộc model; 60Hz là mức thường gặp nhưng phải kiểm tra đúng mã màn hình.
• Cảm ứng: tên sản phẩm này không mặc định hỗ trợ cảm ứng.
• Kiểu gá: có tai bắt ốc hoặc không tai/tràn viền tùy model.
• Vị trí socket: cần đối chiếu vị trí đầu cáp trên màn hình gốc.

LED Slim là gì?

“Slim” mô tả kết cấu panel mỏng hơn các màn hình laptop thế hệ cũ. Thiết kế này giúp giảm độ dày nắp máy và trọng lượng laptop. Tuy nhiên hai màn hình đều được gọi là 15.6 Slim chưa chắc có kích thước cơ khí, vị trí socket hoặc kiểu tai bắt ốc giống nhau.

“LED” trong tên linh kiện thường nói đến hệ thống đèn nền WLED của màn hình LCD. Khi đèn nền hoặc mạch điều khiển gặp vấn đề, panel có thể vẫn tạo hình ảnh nhưng rất tối, chỉ nhìn thấy khi soi đèn vào màn hình.

30Pin eDP là gì?

eDP là viết tắt của Embedded DisplayPort, giao tiếp số được thiết kế để kết nối GPU hoặc bộ điều khiển hình ảnh của laptop với panel LCD bên trong máy. Nhiều màn hình laptop 15.6 inch hiện đại sử dụng socket eDP 30 chân.

Tuy nhiên “30 pin” chỉ mô tả số chân vật lý của đầu nối, không đủ để khẳng định hai màn hình tương thích hoàn toàn. Panel còn phải phù hợp về pinout, điện áp, số lane eDP, độ phân giải, EDID, vị trí socket và cấu trúc cơ khí.

HD 1366 x 768 và FHD 1920 x 1080 đều có thể dùng 30Pin

Một điểm rất dễ nhập sai là coi tất cả màn hình 15.6 Slim 30Pin đều có cùng độ phân giải. Thực tế có panel 15.6 inch HD 1366 x 768 sử dụng eDP 30 pin và cũng có nhiều panel FHD 1920 x 1080 sử dụng đúng loại đầu nối 30 pin.

Vì vậy khi tên hàng chỉ ghi “Màn hình 15.6 LED Slim 30Pin” mà không có HD, FHD hoặc mã panel, không nên tự nhập độ phân giải. Cách an toàn là kiểm tra nhãn phía sau panel cũ hoặc model laptop và tra đúng tài liệu linh kiện.

Tấm nền TN và IPS

Một số màn hình 15.6 Slim 30Pin sử dụng TN, trong khi các phiên bản khác dùng IPS hoặc công nghệ góc nhìn rộng tương đương. TN thường có chi phí thấp nhưng góc nhìn và độ ổn định màu có thể kém hơn IPS. IPS thường cho góc nhìn rộng và màu sắc ổn định hơn.

Không nên quảng cáo một màn hình generic là IPS nếu chưa có mã panel cụ thể. Cùng kích thước, độ phân giải và đầu 30 pin vẫn có thể tồn tại cả phiên bản TN lẫn IPS.

Những yếu tố phải kiểm tra trước khi thay Màn hình 15.6 LED Slim 30Pin

• Mã panel: ưu tiên đọc chính xác part number trên tem màn hình cũ.
• Kích thước: xác nhận 15.6 inch.
• Độ phân giải: HD 1366 x 768, FHD 1920 x 1080 hoặc độ phân giải khác nếu có.
• Chuẩn cáp: eDP và số chân của socket.
• Vị trí socket: bên trái, phải hoặc vị trí cụ thể nhìn từ mặt sau panel.
• Tai bắt ốc: có tai, không tai hoặc kiểu bracket riêng.
• Độ dày: phải phù hợp khung nắp laptop.
• Tần số quét: kiểm tra đúng thông số màn hình gốc.
• Cảm ứng: panel thường và cụm màn hình cảm ứng không thể thay thế tùy ý cho nhau.
• Công nghệ panel: TN, IPS hoặc loại tương đương nếu người dùng yêu cầu giữ đúng chất lượng hiển thị.

Khả năng tương thích

Màn hình 15.6 LED Slim 30Pin có thể xuất hiện trên nhiều laptop ASUS, Acer, Dell, HP, Lenovo và các hãng khác, nhưng danh sách thương hiệu không đồng nghĩa mọi laptop 15.6 inch của các hãng này đều sử dụng cùng một panel.

Cách kiểm tra tương thích đáng tin cậy nhất là tháo màn hình cũ, đọc chính xác mã như B156..., N156..., NT156..., NV156..., LP156... hoặc mã tương đương rồi đối chiếu datasheet. Nếu thay bằng panel tương đương phải kiểm tra đủ độ phân giải, eDP 30 pin, số lane, vị trí socket, kích thước, tai gá và điện áp.

Không nên chỉ nhìn thấy “30Pin” rồi cắm thử. Một panel không tương thích có thể không lên hình, nhấp nháy, sai độ phân giải hoặc trong trường hợp xấu có nguy cơ gây lỗi phần cứng.

Giới hạn của tên sản phẩm Màn hình 15.6 LED Slim 30Pin

• Không xác định được độ phân giải chỉ từ tên sản phẩm.
• Không xác định được panel TN hay IPS.
• Không xác định được độ sáng.
• Không xác định được tần số quét.
• Không xác định được nhám hay bóng.
• Không xác định được có tai hay không tai bắt ốc.
• Không xác định được chính xác vị trí socket.
• Không thể đảm bảo tương thích chỉ dựa trên kích thước 15.6 inch và 30 pin.

Ứng dụng thực tế

Màn hình 15.6 LED Slim 30Pin chủ yếu được sử dụng làm linh kiện thay thế khi màn hình laptop bị vỡ, sọc, chảy mực, mất hiển thị, lỗi đèn nền hoặc hư hỏng do va đập. Panel tương thích cũng có thể được sử dụng để thay thế màn hình bị xuống màu hoặc xuất hiện điểm chết nếu các thông số kỹ thuật khớp.

Trong một số trường hợp kỹ thuật có thể nâng từ panel HD lên FHD, nhưng việc này không nên thực hiện chỉ dựa trên việc cả hai đều dùng 30 pin. Cần kiểm tra GPU, cáp eDP, số lane, BIOS, pinout và khả năng hỗ trợ của bo mạch trước khi nâng độ phân giải.

Những lỗi Màn hình 15.6 LED Slim 30Pin có thể gặp

Các hiện tượng hiển thị có thể bắt nguồn từ panel LCD, cáp màn hình, socket eDP, bo mạch, GPU, nguồn cấp, driver, firmware, va đập cơ học, độ ẩm hoặc tuổi linh kiện. Những lỗi dưới đây là hướng khoanh vùng sửa chữa, không phải khẳng định bản thân dòng màn hình 15.6 LED Slim 30Pin có lỗi thiết kế.

Màn hình bị sọc ngang hoặc sọc dọc

Sọc có thể do panel hỏng mạch hàng/cột, cáp eDP lỏng, cáp bị gãy ngầm ở bản lề hoặc GPU gặp vấn đề. Cần thử màn hình ngoài và kiểm tra cáp trước khi kết luận phải thay panel.

Màn hình chớp nháy

Hiện tượng nhấp nháy có thể liên quan cáp eDP, socket, nguồn đèn nền, driver GPU, tần số quét hoặc panel. Nếu thay đổi góc mở nắp làm tình trạng xuất hiện hoặc mất đi, cáp màn hình và khu vực bản lề cần được kiểm tra kỹ.

Màn hình tối nhưng vẫn có hình

Nếu soi đèn thấy hình ảnh rất mờ, có thể hệ thống đèn nền hoặc đường cấp nguồn LED gặp sự cố. Cần đo và kiểm tra mạch thay vì mặc định toàn bộ panel đều hỏng.

Màn hình trắng toàn bộ

Màn hình trắng có thể liên quan mất tín hiệu eDP, cáp lỏng, socket hỏng, panel lỗi hoặc nguồn logic của panel. Việc kiểm tra bằng panel tương thích tốt là cách khoanh vùng hiệu quả.

Màn hình bị vỡ hoặc chảy mực

Đây thường là hư hỏng vật lý của lớp LCD. Các vùng đen, loang màu hoặc vết nứt không thể khắc phục bằng phần mềm và thông thường cần thay panel.

Màn hình không lên nhưng laptop vẫn chạy

Cần thử màn hình ngoài. Nếu HDMI hoặc DisplayPort bên ngoài hoạt động, tiếp tục kiểm tra cáp eDP, panel và nguồn màn hình. Nếu cả màn hình trong lẫn ngoài đều mất hình, nguyên nhân có thể nằm ở RAM, GPU, BIOS hoặc mainboard.

Quy trình khoanh vùng sự cố Màn hình 15.6 LED Slim 30Pin

1. Xác nhận model laptop và triệu chứng hiển thị thực tế.
2. Kết nối màn hình ngoài để kiểm tra GPU và hệ điều hành.
3. Kiểm tra màn hình có nứt, chảy mực hoặc dấu va đập hay không.
4. Tắt nguồn, ngắt adapter và pin trước khi tháo cáp màn hình.
5. Kiểm tra cáp eDP 30 pin, đầu socket và khóa giữ cáp.
6. Kiểm tra cáp tại khu vực bản lề xem có bị gập, đứt hoặc ép hay không.
7. Đọc chính xác mã panel trên tem màn hình cũ.
8. Đối chiếu độ phân giải, số pin, vị trí socket, kích thước và kiểu gá.
9. Thử bằng panel tương thích đã xác nhận để phân biệt lỗi màn hình và lỗi bo mạch.
10. Nếu panel tốt vẫn không hoạt động, kiểm tra nguồn màn hình, bo mạch, BIOS và GPU sâu hơn.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Panel LCD 15.6 inch.
• Hệ thống đèn nền LED.
• Cáp eDP 30 pin.
• Socket cáp trên panel.
• Socket màn hình trên mainboard.
• Dây cáp đi qua bản lề.
• Khung bezel màn hình.
• Tai bắt ốc hoặc bracket giữ panel.
• Bản lề nếu bị cong hoặc ép panel.
• Nguồn cấp màn hình trên mainboard.
• GPU, BIOS và driver khi lỗi không nằm ở panel.

Những điểm dễ nhập sai về Màn hình 15.6 LED Slim 30Pin

• 15.6 inch: chỉ là kích thước đường chéo, chưa đủ xác định panel.
• 30Pin: không đồng nghĩa tất cả màn hình 30 pin thay thế qua lại được.
• Độ phân giải: có cả HD 1366 x 768 và FHD 1920 x 1080 dùng eDP 30 pin.
• Không tự ghi FHD: nếu tên hàng không có FHD và chưa có mã panel.
• Không tự ghi HD: nếu chưa xác nhận model màn hình thực tế.
• Không tự ghi IPS: tồn tại cả panel TN và IPS cùng kiểu 15.6 Slim 30Pin.
• LED: thường chỉ hệ thống LED backlight của LCD, không phải màn hình LED direct-view.
• Slim: cần kiểm tra độ dày và kiểu khung cụ thể.
• Có tai/không tai: phải đối chiếu cơ khí trước khi lắp.
• Vị trí đầu cáp: cần giống panel gốc hoặc nằm trong khả năng cáp màn hình kết nối an toàn.
• Tần số quét: không mặc định mọi panel là 60Hz nếu không có mã màn hình.
• Cảm ứng: không được mặc định chỉ vì laptop có thiết kế màn hình bóng hoặc kính phủ bên ngoài.

FAQ – Màn hình 15.6 LED Slim 30Pin

Màn hình 15.6 Slim 30Pin có phải luôn là HD 1366 x 768 không?

Không. Có cả màn hình HD 1366 x 768 và FHD 1920 x 1080 sử dụng eDP 30 pin. Cần kiểm tra mã panel để xác định chính xác.

30 pin có thay được mọi màn hình 30 pin không?

Không. Ngoài số chân còn phải kiểm tra giao tiếp eDP, pinout, số lane, độ phân giải, vị trí socket, kích thước và kiểu gá.

Có thể thay màn HD bằng FHD 30 pin không?

Có một số laptop hỗ trợ nhưng không phải tất cả. Cần kiểm tra cáp eDP, số lane, bo mạch và danh sách panel tương thích trước khi nâng cấp.

Màn 30 pin có phải IPS không?

Không mặc định. Có cả panel TN và IPS dùng đầu nối eDP 30 pin.

Làm sao biết đúng màn để mua?

Cách tốt nhất là đọc mã model trên tem phía sau màn hình cũ rồi tra đúng thông số và mã tương đương.

Màn hình bị sọc có chắc chắn phải thay không?

Không. Sọc có thể do panel nhưng cũng có thể do cáp eDP, socket, GPU hoặc bo mạch. Cần khoanh vùng trước khi thay.

Màn hình vỡ chảy mực có sửa được không?

Phần LCD đã vỡ hoặc chảy mực thường không sửa riêng từng lớp theo cách kinh tế và thông thường cần thay panel.

Màn hình tối nhưng vẫn thấy hình là lỗi gì?

Có thể liên quan đèn nền LED, nguồn backlight, cáp hoặc panel. Cần đo kiểm trước khi xác định linh kiện hỏng.

Có cần tháo pin trước khi thay màn hình không?

Nên tắt máy, ngắt adapter và ngắt pin nội bộ trước khi tháo hoặc cắm cáp eDP để giảm nguy cơ chập nguồn màn hình.
