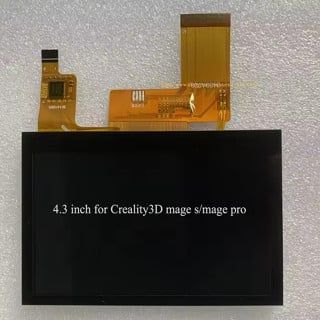

Màn hình cảm ứng Creality HALOT-MAGE PRO 4001050074 – 4.3 inch 800 x 480 Capacitive Touch Screen Kit

Creality HALOT-MAGE PRO Touch Screen Kit mã 4001050074 là cụm màn hình cảm ứng điều khiển thay thế dành cho máy in 3D resin Creality HALOT-MAGE PRO. Đây là màn hình giao diện người dùng ở mặt trước máy, cho phép thao tác menu, cài đặt, chọn file, bắt đầu hoặc dừng quá trình in, theo dõi trạng thái thiết bị và thực hiện các chức năng vận hành khác.

Theo danh sách linh kiện chính thức của Creality, cụm màn hình mang mã 4001050074 sử dụng panel kích thước 4.3 inch, độ phân giải 800 x 480 pixel và công nghệ cảm ứng điện dung. Đây là phụ kiện điện tử thay thế hoàn chỉnh cho phần giao diện điều khiển của HALOT-MAGE PRO khi màn hình cũ bị nứt, mất hiển thị, liệt cảm ứng hoặc hư cáp kết nối.

Điểm đặc biệt cần lưu ý là Touch Screen Kit hoàn toàn khác với Print Screen Kit của máy in resin. HALOT-MAGE PRO còn có màn hình LCD đơn sắc 10.3 inch độ phân giải 7680 x 4320 dùng để tạo hình lớp resin bằng tia UV. Touch Screen 4.3 inch chỉ phục vụ giao diện điều khiển và không tham gia trực tiếp vào quá trình chiếu sáng tạo mẫu.

Thông số kỹ thuật Creality HALOT-MAGE PRO Touch Screen Kit

• Thương hiệu: Creality.
• Tên sản phẩm: HALOT-MAGE PRO Touch Screen Kit.
• Creality SKU: 4001050074.
• Tên linh kiện trong Parts List: CL-103 Touch Screen Kit.
• Loại: màn hình cảm ứng điều khiển.
• Kích thước màn hình: 4.3 inch.
• Độ phân giải: 800 x 480 pixel.
• Công nghệ cảm ứng: Capacitive Touch – cảm ứng điện dung.
• Máy tương thích chính hãng: Creality HALOT-MAGE PRO.
• Loại máy: máy in 3D resin / photopolymerization.
• Chức năng: hiển thị giao diện và nhận thao tác điều khiển máy.
• Khối lượng tịnh được đại lý công bố: khoảng 100g.
• Khối lượng đóng gói được đại lý công bố: khoảng 130g.
• Phân loại: linh kiện thay thế, không phải màn hình LCD tạo hình resin.

Màn hình cảm ứng 4.3 inch 800 x 480

Panel 4.3 inch có độ phân giải 800 x 480 cung cấp không gian hiển thị đủ cho giao diện điều khiển HALOT-MAGE PRO. Người dùng có thể truy cập các menu vận hành trực tiếp trên màn hình thay vì cần sử dụng máy tính cho các thao tác cơ bản.

Độ phân giải 800 x 480 ở đây là độ phân giải của giao diện người dùng, không phải độ phân giải in 3D. Không nên lấy giá trị này để mô tả độ chính xác XY, độ phân giải LCD masking hoặc độ phân giải 8K của HALOT-MAGE PRO.

Cảm ứng điện dung Capacitive Touch

Creality xác nhận 4001050074 sử dụng màn hình cảm ứng điện dung. Công nghệ này nhận thao tác dựa trên thay đổi điện trường khi người dùng chạm vào bề mặt, cho phản hồi trực tiếp và không cần nhấn mạnh như màn hình cảm ứng điện trở truyền thống.

Nếu hình ảnh vẫn hiển thị bình thường nhưng máy không nhận thao tác, nguyên nhân có thể nằm ở lớp cảm ứng, cáp tín hiệu cảm ứng, đầu nối trên bo mạch hoặc firmware thay vì phần LCD hiển thị. Việc khoanh vùng cần tách riêng chức năng hiển thị và chức năng touch.

Khác biệt giữa Touch Screen và Print Screen trên HALOT-MAGE PRO

HALOT-MAGE PRO có hai cụm màn hình với nhiệm vụ hoàn toàn khác nhau. Touch Screen Kit 4001050074 là màn hình 4.3 inch 800 x 480 ở khu vực điều khiển phía trước máy. Nó hiển thị menu và nhận thao tác của người sử dụng.

Print Screen Kit mang SKU 4001150015 lại là màn hình LCD đơn sắc CL-103/103L kích thước 10.3 inch, độ phân giải 7680 x 4320. Màn hình này nằm dưới khay resin và có nhiệm vụ tạo mask cho nguồn UV để đóng rắn từng lớp nhựa.

Nếu máy vẫn thao tác menu bình thường nhưng bản in xuất hiện vùng chết, lớp không cure hoặc hình ảnh test exposure bị lỗi, cần kiểm tra Print Screen thay vì Touch Screen. Ngược lại, nếu máy in vẫn có khả năng hoạt động nhưng màn hình phía trước tối, nứt hoặc không nhận chạm thì 4001050074 mới là linh kiện cần kiểm tra.

Khả năng tương thích với HALOT-MAGE PRO

Creality liệt kê SKU 4001050074 trong Parts List chính thức của HALOT-MAGE PRO. Do đó đây là model tương thích được xác nhận cho dòng máy này.

Không nên suy luận rằng màn hình có cùng kích thước hoặc cùng độ phân giải sẽ thay thế chéo được cho HALOT-MAGE, HALOT-MAGE S, HALOT-ONE, HALOT-ONE PLUS, HALOT-SKY, HALOT-R6 hoặc HALOT-PLAY. Cáp FPC, pinout, firmware, bo điều khiển, gá lắp và kích thước cơ khí có thể khác nhau.

Giao tiếp với mainboard và cáp FPC

Touch Screen Kit kết nối với hệ thống điều khiển của máy bằng cáp/ribbon cable và connector trên mainboard. Các đầu nối dạng FPC sử dụng ngàm khóa nhỏ, vì vậy thao tác tháo lắp cần thực hiện nhẹ tay và đúng hướng.

Cáp bị gập, rách đường dẫn, oxy hóa chân tiếp xúc hoặc cắm lệch có thể gây màn hình trắng, nhấp nháy, mất cảm ứng hoặc không hiển thị. Trong nhiều trường hợp cần kiểm tra lại kết nối trước khi kết luận panel đã hỏng.

Vai trò của firmware

Creality xác nhận trong tài liệu troubleshooting HALOT rằng lỗi hiển thị không đầy đủ có thể xuất phát từ phần cứng màn hình, firmware hoặc cáp màn hình tiếp xúc kém. Vì vậy khi màn hình có giao diện sai, mất một vùng hoặc xuất hiện lỗi sau khi cập nhật máy, firmware cũng là hạng mục cần kiểm tra.

Không nên flash firmware của một model HALOT khác chỉ vì sử dụng touch screen cùng kích thước. Firmware phải tương thích với đúng HALOT-MAGE PRO và phiên bản mainboard của máy.

Giới hạn của Creality HALOT-MAGE PRO Touch Screen Kit

• Đây là màn hình điều khiển 4.3 inch, không phải LCD in resin 10.3 inch.
• Độ phân giải 800 x 480 không phải độ phân giải in 8K.
• SKU chính xác là 4001050074.
• Creality xác nhận tương thích HALOT-MAGE PRO.
• Không nên mặc định tương thích các máy HALOT khác.
• Không bao gồm Print Screen LCD 10.3 inch.
• Không bao gồm mainboard, UV light, resin vat hoặc build platform.

Ứng dụng thực tế

Touch Screen Kit 4001050074 được sử dụng chủ yếu để thay màn hình điều khiển HALOT-MAGE PRO bị vỡ kính, mất hình, liệt touch, cảm ứng sai vị trí hoặc hỏng cáp tích hợp. Việc thay đúng linh kiện giúp khôi phục khả năng thao tác trực tiếp trên máy.

Trong cơ sở vận hành nhiều máy resin, màn hình cảm ứng là linh kiện dễ chịu tác động cơ học do người dùng thao tác thường xuyên hoặc resin vô tình bám vào bề mặt. Việc vệ sinh cần thực hiện cẩn thận để resin chưa đóng rắn không lọt vào khe màn hình hoặc connector.

Những lỗi Creality HALOT-MAGE PRO Touch Screen Kit có thể gặp

Các lỗi hoặc biểu hiện bất thường có thể xuất phát từ nguồn điện, dây cáp, mainboard, firmware, phần mềm, connector, lớp cảm ứng, LCD, linh kiện lão hóa, resin lọt vào cụm màn hình hoặc môi trường vận hành; đây không phải khẳng định Creality HALOT-MAGE PRO Touch Screen Kit có lỗi thiết kế.

Màn hình hoàn toàn không sáng

Cần kiểm tra máy có nguồn hay không, mainboard có khởi động, cáp màn hình đã được cắm chắc và connector không bị hư. Nếu máy vẫn có dấu hiệu hoạt động nhưng touch screen tối hoàn toàn, có thể cần thử panel khác hoặc kiểm tra nguồn cấp cho màn hình.

Có hình nhưng không cảm ứng

Trường hợp LCD vẫn hiển thị nhưng không nhận chạm thường cần kiểm tra lớp capacitive touch, cáp touch, ngàm FPC và mainboard. Việc thay toàn bộ Touch Screen Kit chỉ nên thực hiện sau khi loại trừ vấn đề kết nối.

Màn hình hiển thị thiếu hoặc giao diện bị lỗi

Creality khuyến nghị tháo và kết nối lại ribbon cable, kiểm tra cả đầu màn hình và đầu mainboard, sau đó cập nhật firmware phù hợp để thử lại. Nếu vẫn lỗi có thể kiểm tra bằng màn hình hoạt động tốt cùng model.

Cảm ứng lệch vị trí hoặc tự nhảy

Cần kiểm tra bề mặt có resin, nước hoặc bụi dẫn điện hay không, cáp có bị gập và firmware có đúng không. Nếu lỗi vẫn tồn tại sau khi vệ sinh và kiểm tra kết nối, lớp cảm ứng có thể đã hư.

Màn hình bị nứt

Nứt panel hoặc kính cảm ứng là lỗi cơ học và thường không thể phục hồi bằng firmware. Nếu vết nứt ảnh hưởng hiển thị hoặc thao tác, giải pháp thực tế là thay đúng Touch Screen Kit 4001050074.

Quy trình khoanh vùng sự cố Creality HALOT-MAGE PRO Touch Screen Kit

1. Xác nhận máy là HALOT-MAGE PRO và linh kiện cần kiểm tra là Touch Screen 4001050074.
2. Phân biệt lỗi touch screen với lỗi LCD print screen 10.3 inch.
3. Tắt nguồn và ngắt điện trước khi tháo vỏ máy.
4. Kiểm tra ribbon cable và connector màn hình có bị lỏng, lệch hoặc rách không.
5. Tháo và cắm lại cáp đúng chiều, khóa ngàm FPC cẩn thận.
6. Khởi động lại để kiểm tra khả năng hiển thị và cảm ứng.
7. Kiểm tra firmware HALOT-MAGE PRO nếu giao diện hiển thị bất thường.
8. Kiểm tra nguồn cấp và mainboard nếu màn hình hoàn toàn không lên.
9. Nếu có điều kiện, thử một Touch Screen Kit cùng mã đã xác nhận hoạt động.
10. Thay màn hình khi đã xác nhận panel/cảm ứng bị hỏng và các thành phần khác bình thường.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Touch Screen Kit 4001050074.
• LCD hiển thị 4.3 inch.
• Lớp cảm ứng điện dung.
• Ribbon/FPC cable của màn hình.
• Connector FPC và ngàm khóa.
• Mainboard HALOT-MAGE PRO.
• Mạch cấp nguồn cho màn hình.
• Firmware hệ thống.
• Khung/vỏ giữ màn hình nếu bị nứt hoặc biến dạng.
• Các vị trí có resin xâm nhập gây oxy hóa hoặc chập mạch.

Những điểm dễ nhập sai về Creality HALOT-MAGE PRO Touch Screen Kit

• Tên đúng là HALOT-MAGE PRO Touch Screen Kit.
• Creality SKU chính xác là 4001050074.
• Tên trong Parts List là CL-103 Touch Screen Kit.
• Kích thước màn hình là 4.3 inch.
• Độ phân giải là 800 x 480 pixel.
• Công nghệ là capacitive touch.
• Đây là màn hình giao diện điều khiển, không phải màn hình tạo hình resin.
• Không nhầm với Print Screen Kit 4001150015.
• Print Screen của HALOT-MAGE PRO là màn hình đơn sắc 10.3 inch 7680 x 4320.
• Không gọi Touch Screen 800 x 480 là màn hình in 8K.
• Không mặc định tương thích HALOT-MAGE bản thường; model đó có Touch Screen Kit 4001050072 khác.
• Không nhầm với Touch Screen 5 inch dùng cho một số HALOT-ONE PLUS/PRO/LITE hoặc HALOT-SKY.

FAQ – Creality HALOT-MAGE PRO Touch Screen Kit

Màn hình cảm ứng HALOT-MAGE PRO có mã gì?

Creality xác nhận SKU của Touch Screen Kit là 4001050074.

Màn hình có kích thước bao nhiêu?

Màn hình cảm ứng điều khiển có kích thước 4.3 inch.

Độ phân giải màn hình là bao nhiêu?

Độ phân giải giao diện là 800 x 480 pixel.

Đây có phải màn hình LCD 8K dùng để in resin không?

Không. LCD tạo hình của HALOT-MAGE PRO là Print Screen 10.3 inch 7680 x 4320, SKU 4001150015.

Màn hình sử dụng cảm ứng gì?

Creality ghi rõ đây là màn hình cảm ứng điện dung – capacitive screen.

Có dùng cho HALOT-MAGE bản thường không?

Không nên thay thế chéo. HALOT-MAGE bản thường được Creality liệt kê Touch Screen Kit 4001050072, trong khi HALOT-MAGE PRO sử dụng 4001050074.

Màn hình có hình nhưng không cảm ứng thì có chắc phải thay không?

Chưa chắc. Cần kiểm tra cáp touch, connector, firmware và mainboard trước khi kết luận panel bị hỏng.

Màn hình hiển thị thiếu thì kiểm tra gì?

Creality khuyến nghị cắm lại ribbon cable, kiểm tra đầu nối, cập nhật đúng firmware và thử màn hình hoạt động tốt cùng model nếu có điều kiện.

Touch Screen Kit có bao gồm màn hình in resin không?

Không. Touch Screen Kit và Print Screen Kit là hai linh kiện riêng biệt.

Kiểm tra, sửa chữa Creality HALOT-MAGE PRO Touch Screen Kit tại Viện Máy Tính

Creality HALOT-MAGE PRO Touch Screen Kit 4001050074 là cụm màn hình điều khiển 4.3 inch độ phân giải 800 x 480 sử dụng cảm ứng điện dung. Linh kiện phục vụ thao tác giao diện và hoàn toàn tách biệt với LCD đơn sắc 10.3 inch dùng để tạo hình resin.

Khi màn hình không sáng, hiển thị thiếu, liệt cảm ứng, cảm ứng sai vị trí hoặc bị nứt, các hạng mục có thể cần kiểm tra gồm panel 4.3 inch, lớp cảm ứng, FPC/ribbon cable, connector, mainboard, nguồn cấp, firmware và tình trạng resin xâm nhập vào cụm điện tử.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality HALOT-MAGE PRO Touch Screen Kit cùng mainboard, cáp tín hiệu và các linh kiện điện tử liên quan của máy in 3D resin tùy tình trạng thực tế.
