Giới thiệu sản phẩm

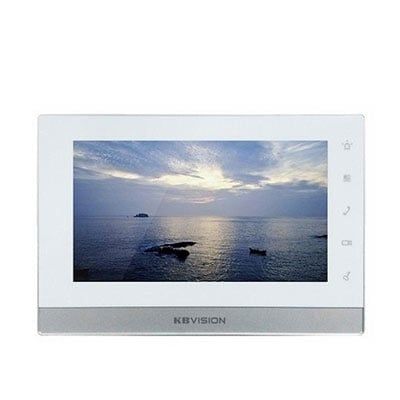

KBVISION KB-VDP01HN là màn hình màu chuông cửa IP dùng trong nhà, lắp âm tường, đóng vai trò “bảng điều khiển” cho hệ thống chuông cửa có hình và an ninh IP. Khi có khách bấm chuông hoặc có tín hiệu báo động, màn hình hiển thị hình ảnh, cho phép người dùng nói chuyện, mở khóa điện và chuyển nhanh sang các camera IP liên quan.

Thiết kế mỏng, hiện đại, màn hình TFT LCD 7 inch với các phím cảm ứng/nút kim loại tạo trải nghiệm trực quan, dễ dùng cho mọi thành viên trong gia đình.

Thiết kế và tính năng nổi bật

• Màn hình màu TFT LCD 7 inch, hỗ trợ cảm ứng, hiển thị rõ hình từ chuông cửa và camera IP.

• Thiết kế âm tường, dùng trong nhà, gọn và thẩm mỹ, phù hợp phòng khách, sảnh hoặc khu vực tiếp khách.

• Tích hợp 5 nút nhấn cảm ứng/kim loại cho các thao tác nhanh: nhận chuông, mở khóa, chuyển camera, vào menu.

• Hỗ trợ 6 kênh báo động ngõ vào và 1 kênh xuất, cho phép kết nối cảm biến cửa, chuyển động, báo cháy… và xuất báo động ra còi/chuông khác.

• Hỗ trợ kết nối tới 32 camera IP, biến màn hình thành một điểm giám sát mini cho toàn bộ hệ thống camera trong nhà.

• Có khe thẻ nhớ SD/microSD để lưu hình ảnh/sự kiện theo cấu hình.

Thông số kỹ thuật tổng quát (tham khảo)

Bạn có thể trình bày trên trang sản phẩm theo dạng:

• Loại màn hình: TFT LCD 7 inch, hỗ trợ cảm ứng.

• Nút điều khiển: 5 nút nhấn cảm ứng hoặc kim loại.

• Báo động: 6 ngõ vào báo động, 1 ngõ ra báo động.

• Kết nối camera: hỗ trợ tối đa 32 camera IP.

• Kết nối chuông cửa: làm việc với camera chuông cửa IP không dây KB-VDP01GWN.

• Thẻ nhớ: hỗ trợ thẻ SD/microSD đến khoảng 32 GB.

• Nguồn điện: 10–15 VDC.

• Công suất tiêu thụ: chế độ chờ ≤1,5 W, hoạt động ≤7 W.

• Kích thước: khoảng 200 x 126 x 22 mm.

• Lắp đặt: loại âm tường, dùng trong nhà.

Trước khi đăng, bạn chỉ cần đối chiếu lại với thông số chính thức để chỉnh cho chính xác.

Ứng dụng thực tế

• Gia đình, căn hộ: xem khách bấm chuông, nói chuyện 2 chiều, mở khóa từ màn hình; đồng thời xem nhanh camera IP quanh nhà.

• Văn phòng, cửa hàng: đặt tại quầy lễ tân để kiểm soát người ra vào, kết hợp với camera và cảm biến báo động.

• Nhà phố nhiều tầng: làm điểm giám sát tập trung, giúp người lớn tuổi dễ thao tác mà không cần dùng điện thoại.

Lỗi thường gặp trên KB-VDP01HN và cách xử lý cơ bản

1. Màn hình không hiển thị hình từ chuông cửa/camera IP

Nguyên nhân:

• Mất kết nối mạng nội bộ giữa màn hình và thiết bị.

• Sai cấu hình IP, port hoặc tài khoản camera.

• Cáp mạng lỏng, lỗi, switch/router trục trặc.

Cách xử lý:

• Kiểm tra trạng thái mạng trong nhà, thử khởi động lại router/switch.

• Vào phần cấu hình màn hình, kiểm tra và sửa IP, cổng, user/password của từng camera và chuông cửa.

• Thử thay dây mạng hoặc đổi cổng kết nối.

2. Không nhận cuộc gọi/chuông từ nút chuông cửa IP

Nguyên nhân:

• Chuông cửa chưa được thêm đúng vào danh sách thiết bị trên màn hình.

• Chuông cửa và màn hình ở hai dải mạng khác nhau.

• Lỗi tương thích phần mềm/phiên bản.

Cách xử lý:

• Thêm lại chuông cửa IP vào màn hình, nhập đúng thông số.

• Đảm bảo cả hai thiết bị cùng dải mạng LAN.

• Khi cần, nhờ kỹ thuật kiểm tra phiên bản phần mềm, cập nhật đồng bộ.

3. Đàm thoại 2 chiều bị giật, khó nghe

Nguyên nhân:

• Mạng chậm, độ trễ cao, băng thông thấp.

• Volume trên màn hình hoặc chuông cửa để thấp.

• Mic/loa bám bụi, bị che khuất hoặc đã hỏng.

Cách xử lý:

• Ưu tiên kết nối LAN có dây, hạn chế Wifi yếu/nhiễu.

• Tăng âm lượng trong cài đặt màn hình; kiểm tra âm lượng trên chuông cửa nếu có.

• Vệ sinh vùng mic/loa, nếu vẫn lỗi thì liên hệ kỹ thuật kiểm tra phần cứng.

4. Không kích hoạt được báo động, không xuất báo ra còi/chuông

Nguyên nhân:

• Dây từ cảm biến chưa đấu đúng vào 6 ngõ vào báo động.

• Dây từ ngõ ra báo động chưa đấu đúng tới thiết bị nhận.

• Cấu hình chưa bật nhận/xuất báo động cho từng kênh.

Cách xử lý:

• Kiểm tra sơ đồ đấu nối, đảm bảo đúng cực và loại tiếp điểm (NO/NC).

• Kiểm tra thiết bị nhận báo (còi, chuông, trung tâm), thử trực tiếp.

• Vào menu cấu hình để bật báo động cho từng kênh và thiết lập hành vi khi có báo.

5. Màn hình không lên nguồn hoặc hoạt động chập chờn

Nguyên nhân:

• Nguồn cấp không đúng điện áp 10–15 VDC hoặc adapter hỏng.

• Dây nguồn lỏng, tiếp xúc kém.

• Lỗi bo mạch sau thời gian dài sử dụng.

Cách xử lý:

• Thử adapter nguồn khác đúng thông số.

• Kiểm tra đầu nối nguồn, siết lại chắc chắn.

• Nếu đã kiểm tra nguồn mà vẫn lỗi, nên mang tới kỹ thuật để kiểm tra mạch và tư vấn sửa chữa/thay thế.

Cách Viện Máy Tính hỗ trợ khách hàng

Khi khách hàng dùng KBVISION KB-VDP01HN, Viện Máy Tính có thể:

• Tư vấn thiết kế hệ thống chuông cửa có hình và camera IP quanh nhà/cửa hàng.

• Lắp đặt âm tường, đi dây mạng, kết nối với chuông cửa IP, khóa điện, cảm biến, đầu ghi.

• Hỗ trợ cấu hình IP, báo động, phân quyền sử dụng, giúp màn hình hiển thị và báo đúng khu vực.

• Kiểm tra, xử lý lỗi mạng, nguồn, hình, tiếng; đề xuất sửa chữa hoặc nâng cấp khi hệ thống quá tải hoặc cũ.
