Thông số kỹ thuật

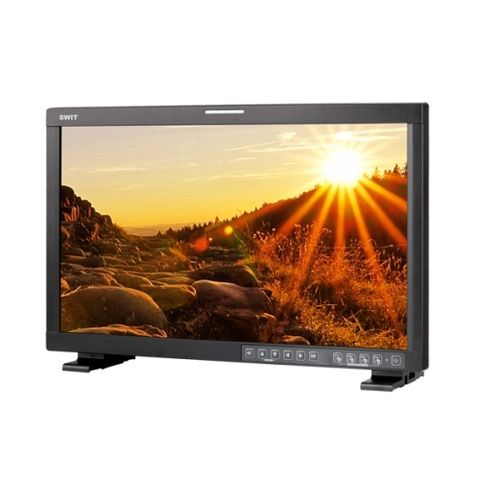

Tên sản phẩm: Màn hình sản xuất phim HDR độ sáng cao 21,5 inch FM-21HDR

Thông tin sản phẩm:

› Màn hình LCD không lóa 21,5” 1920×1080

› LCD 8-bit, xử lý bên trong 12-bit

› Độ sáng cao 1000 nits

› 3G/HD/SD-SDI, HDMI và CVBS

› HDR LUT: Tầm nhìn HLG & Dolby PQ

› Nhật ký nhiều camera vào Rec.709

› Người dùng DIT tải lên khối 3DLUT bằng USB

› Dạng sóng / Phạm vi vectơ / Biểu đồ

› Máy đo âm thanh tích hợp 16-ch

› Hỗ trợ lấy nét đỉnh với điều chỉnh độ chính xác

› Hỗ trợ phơi sáng / Ngựa vằn / Chỉ màu xanh lam

› USB nâng cấp firmware

› V-mount hoặc XLR 4 chân hoặc đầu vào AC

› Có thể gắn chân đế chữ C (tùy chọn)

Màn hình LCD 1000nit 21,5 inch

Màn hình FM-21HDR sử dụng màn hình LCD 21,5 inch với đèn nền LED, độ sáng cao 1000nit. Độ phân giải gốc là Full HD 1920×1080, độ tương phản 1000:1 và góc xem Ngang: 178° / Dọc: 178°

Giao diện đầu vào/đầu ra 3G-SDI, HDMI

Màn hình FM-21HDR hỗ trợ: Đầu vào 3G/HD/SD-SDI × 2 Đầu ra vòng lặp 3G/HD/SD-SDI × 1 Đầu vào HDMI 1.3 × 1 Đầu vào âm thanh tương tự 3,5mm × 1 Đầu ra âm thanh tương tự 3,5mm × 1 Đầu vào RS485 UMD × 1 Đầu ra RS485 UMD × 1 Đầu vào USB-A LUT/Firmware × 1

LUT HDR/SDR tích hợp

Với độ sáng cao 1000nit, FM-21HDR cung cấp nhật ký nhiều camera để giám sát HLG/PQ HDR hoặc Rec709 SDR, bao gồm: Log-C, S-log2/3, C-log2/3, V-log, RED log, v.v.

Tải lên LUT của người dùng

Bạn có thể tải lên khối 3DLUT của người dùng hoặc khối 3DLUT được hiệu chỉnh lại bằng đĩa USB. (Các khối 17x17x17 hoặc 33x33x33, hệ thống tệp USB FAT32, LUT người dùng tối đa 16x có thể được khôi phục.

Mô hình hỗ trợ phân tích video

Dạng sóng / Phạm vi vectơ / Biểu đồ

FM-21HDR hỗ trợ các mẫu hỗ trợ phân tích video bao gồm: Dạng sóng (Y/Pb/Pr/R/G/B), Phạm vi vectơ, Biểu đồ (R/G/B/Y), để chuyển đổi thông tin chất lượng video kỹ thuật số (Luma, Màu sắc, Độ bão hòa, v.v.) thành các mẫu và có thể bật/tắt các mẫu riêng lẻ, chọn vị trí hiển thị (Trên/Dưới/Trái/Phải), kích thước, màu sắc và độ mờ.

Giám sát âm thanh nhúng

Lên đến 16-ch mét Màn hình có thể hiển thị máy đo âm thanh nhúng 16-ch. Chế độ hiển thị có thể là: 1.CH1-2 2. CH1-16 3. CH1-4 và CH5-8 4. CH1-4 và CH9-12 5. CH1-4 và CH13-16 6. CH5-8 và CH9-12 7. CH5-8 và CH13-16 8. CH9-12 và CH13-16

Công cụ video

Gán các phím chức năng 4 Người dùng cài đặt trước các phím chức năng khôi phục Có 4 phím F để gán các chức năng khác nhau và bạn có thể thực hiện các phép gán độc lập và khôi phục trong 4 Hồ sơ người dùng. Nhấn và giữ nút F1/U1, F2/U2, F3/U3, F4/U4 để gọi lại Người dùng 1/2/3/4 với các chỉ định F1/2/3/4 khác nhau.

TSL UMD và TALLY FM-21HDR hỗ trợ màn hình UMD giao thức TSL 3.1 và 4.0 và đèn TALLY phía trước thông qua cổng RJ45 (RS485) ở bảng điều khiển phía sau, đầu vào và đầu ra. Đầu vào nguồn khác nhau V-mount / XLR 4 chân / AC FM-21HDR cung cấp đầu vào XLR 4 chân 11-17V và đầu vào AC 100-240V. Một tấm V-mount được lắp sẵn để bạn có thể gắn pin V-mount để cấp nguồn cho màn hình qua D-tap tới cáp XLR 4 chân. Công suất tiêu thụ là 55W.
