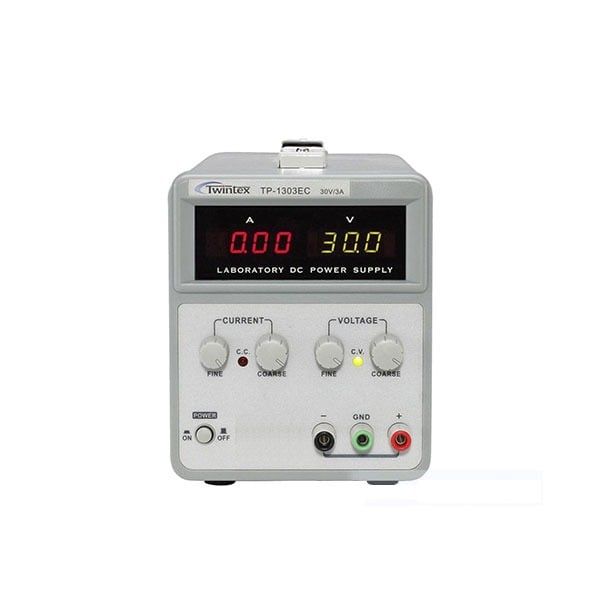

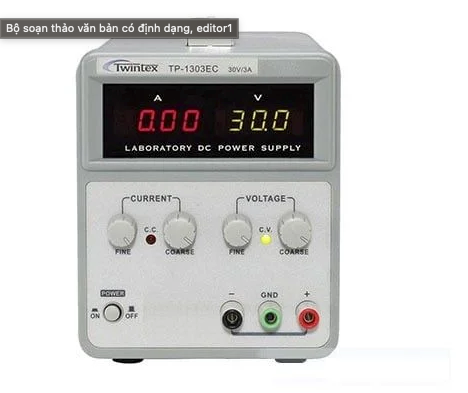

Máy Cấp Nguồn Đa Năng Twintex TP-1305EC 0–30V/0–5A – Nguồn DC Tuyến Tính

Twintex TP-1305EC là bộ nguồn DC tuyến tính một ngõ ra thuộc TP1000 Series của Twintex, được thiết kế cho phòng sửa chữa điện tử, phòng thí nghiệm, đào tạo kỹ thuật và các công việc cần nguồn một chiều có thể điều chỉnh điện áp cũng như giới hạn dòng. Model TP-1305EC cung cấp điện áp từ 0 đến 30VDC và dòng từ 0 đến 5A.

Thiết bị làm việc theo chế độ Constant Voltage – CV và Constant Current – CC, tự động chuyển đổi giữa hai trạng thái tùy tải và mức giới hạn dòng. Thiết kế nguồn tuyến tính giúp TP-1305EC có độ gợn và nhiễu thấp, phù hợp cấp thử bo mạch, module điện tử, mạch analog, audio và nhiều thiết bị DC khác trong giới hạn 30V/5A.

Theo datasheet chính hãng Twintex, TP-1305EC có màn hình LED 3 chữ số cho điện áp và dòng, độ phân giải 100mV/10mA, độ chính xác hiển thị ±(1% giá trị đọc + 2 digits), ripple và noise trong chế độ CV ≤3mVrms. Thiết bị sử dụng nguồn AC110V/220V ±10%, 50/60Hz và có khối lượng khoảng 5,5kg.

Thông số kỹ thuật Twintex TP-1305EC

• Thương hiệu: Twintex
• Model: TP-1305EC
• Series: TP1000 Series
• Loại thiết bị: Bộ nguồn DC điều chỉnh tuyến tính
• Số ngõ ra: 1 ngõ ra điều chỉnh
• Điện áp đầu ra: 0–30VDC
• Dòng đầu ra: 0–5A
• Công suất cực đại theo V × I: khoảng 150W
• Kiểu nguồn: Linear DC Regulated Power Supply
• Chế độ hoạt động: Constant Voltage – CV / Constant Current – CC
• Chuyển CV/CC: Tự động
• CV Line Regulation: ≤0,01% + 3mV
• CV Load Regulation: ≤0,02% + 5mV đối với bản 0–30V/0–5A
• CV Ripple & Noise: ≤3mVrms, băng thông 5Hz–1MHz
• CC Line Regulation: ≤0,2% + 3mA
• CC Load Regulation: ≤0,2% + 5mA đối với bản 0–30V/0–5A
• Vôn kế: LED 3 chữ số
• Ampe kế: LED 3 chữ số
• Độ phân giải: 100mV / 10mA
• Độ chính xác hiển thị: ±(1% giá trị đọc + 2 digits)
• Ngõ ra 5V/1A cố định: Không có trên TP-1305EC theo Selection Guide chính hãng
• Nguồn đầu vào: AC110V/220V ±10%
• Tần số nguồn: 50/60Hz
• Nhiệt độ hoạt động: 0–40°C
• Độ ẩm hoạt động: ≤80%RH
• Nhiệt độ lưu trữ: -10–70°C
• Độ ẩm lưu trữ: ≤70%RH
• Kích thước W × H × D: khoảng 130 × 160 × 255mm
• Khối lượng: khoảng 5,5kg
• Phụ kiện theo datasheet: dây nguồn và hướng dẫn sử dụng

Nguồn DC tuyến tính 0–30V/0–5A

Twintex xác định TP1000 Series là dòng Linear DC Regulated Power Supply. Với TP-1305EC, điện áp có thể điều chỉnh từ 0 đến 30V và dòng tới 5A. Thiết kế tuyến tính là điểm quan trọng cần giữ đúng khi nhập dữ liệu, không nên mô tả model này thành nguồn switching.

Ở mức tối đa 30V và 5A, công suất đầu ra lý thuyết đạt khoảng 150W. Tuy nhiên dòng điện thực tế do tải quyết định. Khi đặt 12V và kết nối một bo mạch chỉ tiêu thụ 500mA, nguồn không ép 5A vào bo; 5A chỉ là khả năng đầu ra tối đa của thiết bị.

Người dùng nên đặt điện áp đúng với DUT và giới hạn dòng ở mức phù hợp trước khi cấp thử. Đây là cách sử dụng đặc biệt hữu ích khi sửa chữa bo mạch chưa xác định rõ tình trạng chập hoặc quá tải.

Chế độ Constant Voltage – CV

Trong chế độ Constant Voltage, TP-1305EC giữ điện áp đầu ra gần giá trị người dùng đặt khi dòng tải vẫn nằm dưới giới hạn CC. Với model 30V/5A, Twintex công bố CV line regulation ≤0,01% + 3mV và load regulation ≤0,02% + 5mV.

Line regulation thể hiện khả năng giữ đầu ra khi điện áp nguồn AC thay đổi, còn load regulation thể hiện mức biến thiên điện áp khi tải thay đổi. Đây là hai chỉ tiêu quan trọng đối với nguồn bench sử dụng để kiểm tra mạch điện tử.

Chế độ Constant Current – CC

Khi dòng tải đạt giới hạn được thiết lập, nguồn chuyển sang Constant Current. Lúc này điện áp có thể giảm xuống để giữ dòng quanh ngưỡng giới hạn thay vì tiếp tục duy trì điện áp ban đầu.

Twintex công bố CC line regulation ≤0,2% + 3mA và load regulation của phiên bản 30V/5A ≤0,2% + 5mA. Chế độ CC giúp TP-1305EC phù hợp cho việc cấp thử bo mạch và thử các tải cần kiểm soát dòng.

Nếu nguồn đang đặt 12V nhưng sau khi kết nối tải điện áp tụt mạnh và dòng đứng tại đúng mức giới hạn, đây có thể là biểu hiện nguồn đã chuyển sang CC chứ chưa chắc thiết bị bị hỏng.

Ripple và Noise ≤3mVrms

Datasheet TP1000 Series công bố ripple và noise ở chế độ Constant Voltage không vượt quá 3mVrms trong băng thông 5Hz–1MHz.

Độ gợn thấp là một trong những lợi thế chính của nguồn tuyến tính khi sử dụng với bo analog, mạch audio, mạch khuếch đại, cảm biến hoặc những thiết bị có thể nhạy với nhiễu nguồn.

Trang giới thiệu TP1000 Series hiện có câu quảng bá ripple thấp tới 1mVrms, nhưng datasheet kỹ thuật chính thức của dòng ghi ≤3mVrms. Khi nhập thông số cho TP-1305EC nên dùng giá trị datasheet ≤3mVrms để tránh công bố quá mức.

LED 3 chữ số và độ phân giải 100mV/10mA

Mặt trước TP-1305EC có vôn kế và ampe kế LED 3 digit. Độ phân giải của hệ thống hiển thị là 100mV cho điện áp và 10mA cho dòng.

Độ chính xác hiển thị được Twintex công bố ±(1% giá trị đọc + 2 digits). Đây là thông số của đồng hồ tích hợp, không nên nhầm với các chỉ số line regulation hoặc load regulation của đầu ra nguồn.

Với các phép thử yêu cầu kiểm chứng chính xác hơn, có thể kết hợp một đồng hồ vạn năng có cấp chính xác phù hợp để xác nhận điện áp thực tại terminal hoặc ngay trên DUT.

Không có ngõ 5V/1A cố định trên TP-1305EC

Datasheet TP1000 Series có bảng thông số chung nhắc tới Fixed Output 5V/1A, tuy nhiên Selection Guide chính hãng cho biết tính năng này chỉ xuất hiện trên TP-1303, TP-1305 và TP-1603.

Các model TP-1303C, TP-1305C, TP-1603C và toàn bộ nhóm EC gồm TP-1303EC, TP-1305EC, TP-1603EC đều để trống ở cột Fixed Output.

Vì vậy không nên nhập TP-1305EC là nguồn hai ngõ ra hoặc ghi thêm “5V/1A fixed output”. Model chính xác có một ngõ ra điều chỉnh 0–30V/0–5A.

Lưu ý về chức năng Output ON/OFF

Một số trang đại lý tại Việt Nam ghi TP-1305EC có Output ON/OFF. Tuy nhiên trong Selection Guide của Twintex, dấu hỗ trợ Output ON/OFF xuất hiện ở TP-1303, TP-1305, TP-1603 và các bản C, trong khi ba model EC không được đánh dấu.

Do đó đối với đúng mã TP-1305EC, không nên coi Output ON/OFF độc lập là thông số chắc chắn nếu chưa kiểm tra mặt trước hoặc revision thực tế của máy. Công tắc nguồn AC chính của thiết bị không đồng nghĩa với một nút Output ON/OFF riêng biệt.

Nguồn điện AC110V/220V

Twintex công bố nguồn đầu vào AC110V/220V ±10%, tần số 50/60Hz. Trước khi sử dụng thiết bị đã qua sử dụng hoặc được nhập từ thị trường khác, cần kiểm tra bộ chọn điện áp đầu vào nếu máy có selector.

Việc đặt thiết bị ở mức 110V nhưng cấp trực tiếp điện lưới khoảng 220V có thể gây hỏng cầu chì, biến áp hoặc các linh kiện phía sơ cấp. Đây là một trong những bước cần kiểm tra trước khi bật nguồn lần đầu.

Ứng dụng của Twintex TP-1305EC

• Sửa chữa điện thoại: cấp nguồn có giới hạn dòng để kiểm tra bo phù hợp.
• Sửa chữa laptop: cấp thử các rail hoặc bo sử dụng điện áp dưới 30V và dòng phù hợp.
• Bo mạch điện tử: kiểm tra mức tiêu thụ dòng và tình trạng chập.
• Mạch audio: nguồn tuyến tính có ripple thấp phù hợp nhiều mạch khuếch đại hoặc xử lý tín hiệu.
• R&D: cấp nguồn cho prototype, module và mạch thử nghiệm.
• Đào tạo: thực hành nguyên lý CV, CC và đặc tính tải.
• Kiểm tra linh kiện: cấp nguồn thử relay, LED, motor DC nhỏ và các module tương thích.

Những lỗi Twintex TP-1305EC có thể gặp

Các biểu hiện dưới đây là những sự cố có thể xuất hiện do nguồn AC, tải, biến áp, cầu chỉnh lưu, transistor công suất, tụ điện hoặc linh kiện lão hóa. Đây không phải khẳng định TP-1305EC có lỗi thiết kế.

Máy không lên nguồn

Cần kiểm tra dây AC, selector 110/220V, cầu chì, công tắc nguồn, biến áp và các đường điện áp nội bộ. Nếu máy từng bị cấp sai điện áp đầu vào, phần sơ cấp cần được kiểm tra kỹ hơn.

Có hiển thị nhưng không có điện áp đầu ra

Cần kiểm tra mức giới hạn dòng, terminal output, transistor pass, mạch điều chỉnh CV/CC và đường feedback. Nếu current được đặt gần 0A, khi đấu tải điện áp có thể giảm mạnh do nguồn vào CC.

Điện áp bị tụt khi gắn tải

Trước tiên cần quan sát dòng. Nếu dòng đã đạt mức giới hạn cài đặt thì nguồn đang hoạt động CC bình thường. Nếu chưa đạt 5A nhưng điện áp vẫn tụt nhiều, cần kiểm tra dây output, terminal, transistor công suất và mạch regulation.

Không giới hạn được dòng

Có thể cần kiểm tra biến trở điều chỉnh dòng, current shunt, mạch sense và vòng điều khiển Constant Current.

Ripple đầu ra tăng cao

Tụ lọc xuống cấp, cầu chỉnh lưu, transistor công suất hoặc feedback có thể làm điện áp gợn nhiều. Mức tham chiếu specification của TP-1305EC là ≤3mVrms trong chế độ CV.

LED hiển thị sai

Cần so sánh điện áp và dòng thực bằng thiết bị tham chiếu. Nếu output đúng nhưng LED lệch, cần tập trung kiểm tra phần đo/hiển thị thay vì mạch công suất.

Quy trình khoanh vùng sự cố Twintex TP-1305EC

• Bước 1: xác nhận đúng model TP-1305EC.
• Bước 2: xác nhận thiết bị là nguồn tuyến tính 0–30V/0–5A.
• Bước 3: kiểm tra đúng cấu hình AC110V/220V.
• Bước 4: bật nguồn khi chưa nối tải và quan sát LED.
• Bước 5: thử điều chỉnh điện áp từ thấp lên cao.
• Bước 6: so sánh voltage hiển thị với đồng hồ tham chiếu.
• Bước 7: thử với tải phù hợp và kiểm tra CV/CC.
• Bước 8: kiểm tra giới hạn dòng ở nhiều mức khác nhau.
• Bước 9: kiểm tra nhiệt độ và phần tản nhiệt khi tải tăng.
• Bước 10: đo ripple nếu DUT xuất hiện nhiễu hoặc nguồn không ổn định.
• Bước 11: kiểm tra biến áp, chỉnh lưu, tụ lọc và transistor công suất nếu output bất thường.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chì đầu vào: kiểm tra khi thiết bị hoàn toàn không lên nguồn.
• Biến áp nguồn: kiểm tra khi mất điện áp AC thứ cấp.
• Cầu chỉnh lưu: kiểm tra khi DC sau chỉnh lưu bất thường.
• Tụ lọc: kiểm tra khi ripple tăng hoặc nguồn dao động.
• Transistor công suất: kiểm tra khi mất output hoặc nguồn không chịu tải.
• Mạch CV: kiểm tra khi điện áp không giữ ổn định.
• Mạch CC: kiểm tra khi giới hạn dòng không hoạt động.
• Current Shunt: kiểm tra khi dòng hiển thị hoặc CC sai.
• Feedback: kiểm tra khi điện áp dao động hoặc lệch.
• Potentiometer: kiểm tra khi chỉnh voltage/current bị nhảy.
• LED Display: kiểm tra khi mất segment hoặc hiển thị sai.
• Terminal Output: kiểm tra khi lỏng, nóng hoặc oxy hóa.

Phân biệt Twintex TP-1305EC với các model TP1000 gần giống

• TP-1303EC: 0–30V / 0–3A, khoảng 4,5kg.
• TP-1305EC: 0–30V / 0–5A, khoảng 5,5kg.
• TP-1603EC: 0–60V / 0–3A, khoảng 5,5kg.
• TP-1305: 0–30V / 0–5A nhưng Selection Guide còn ghi ngõ ra cố định 5V/1A.
• TP-1305C: 0–30V / 0–5A, không có ngõ 5V/1A cố định theo bảng model.

Các mã TP-1305, TP-1305C và TP-1305EC rất dễ bị nhập chung thông số do cùng điện áp và dòng chính. Khi sản phẩm là TP-1305EC cần giữ đúng hậu tố EC và không tự thêm các chức năng chỉ xuất hiện trên phiên bản khác.

Những điểm dễ nhập sai về Twintex TP-1305EC

• Model chính xác là TP-1305EC.
• Điện áp đầu ra chính là 0–30VDC.
• Dòng đầu ra chính là 0–5A, không phải 10A.
• Có 1 ngõ ra điều chỉnh.
• Đây là Linear DC Regulated Power Supply.
• Hỗ trợ Constant Voltage và Constant Current.
• CV/CC chuyển đổi tự động theo điều kiện tải.
• CV line regulation của bản 30V/5A là ≤0,01% + 3mV.
• CV load regulation là ≤0,02% + 5mV.
• Ripple & Noise nên nhập theo datasheet là ≤3mVrms.
• CC line regulation là ≤0,2% + 3mA.
• CC load regulation của bản 5A là ≤0,2% + 5mA.
• Vôn kế và ampe kế đều là LED 3 digit.
• Độ phân giải là 100mV/10mA.
• Độ chính xác hiển thị là ±(1% reading + 2 digits).
• TP-1305EC không có ngõ ra cố định 5V/1A theo Selection Guide Twintex.
• Không nên mặc định có Output ON/OFF riêng vì bảng model chính hãng không đánh dấu tính năng này cho bản EC.
• Nguồn đầu vào là AC110V/220V ±10%, 50/60Hz.
• Kích thước khoảng 130 × 160 × 255mm.
• Khối lượng đúng TP-1305EC khoảng 5,5kg.
• Không lấy ngõ 5V/1A của TP-1305 thường gán sang TP-1305EC.
• Không lấy dòng 3A của TP-1303EC hoặc điện áp 60V của TP-1603EC gán cho model này.

Lưu ý khi sử dụng Twintex TP-1305EC

Trước khi kết nối DUT cần đặt đúng điện áp, xác nhận cực dương và âm rồi mới cấp nguồn. Với bo chưa rõ tình trạng nên đặt giới hạn dòng thấp trước để quan sát phản ứng của tải.

Không để thiết bị làm việc trong khu vực bị che kín khe thông gió. Nguồn tuyến tính có thể sinh nhiệt đáng kể khi chênh lệch điện áp trên transistor công suất lớn và dòng tải cao.

Không nối tải vượt quá 30V/5A và không sử dụng nguồn như bộ sạc pin nếu quy trình sạc của loại pin đó yêu cầu thuật toán chuyên dụng mà TP-1305EC không cung cấp.

FAQ – Máy cấp nguồn Twintex TP-1305EC

TP-1305EC có điện áp bao nhiêu?

Điện áp đầu ra điều chỉnh liên tục từ 0 đến 30VDC.

TP-1305EC cấp dòng tối đa bao nhiêu?

Dòng định mức tối đa là 5A.

TP-1305EC là nguồn tuyến tính hay switching?

Twintex xác định TP1000 Series, bao gồm TP-1305EC, là nguồn DC regulated tuyến tính.

TP-1305EC có CV/CC không?

Có. Thiết bị hoạt động Constant Voltage và Constant Current, tự động chuyển trạng thái theo tải.

Ripple của TP-1305EC là bao nhiêu?

Datasheet chính hãng công bố ripple và noise ≤3mVrms trong chế độ CV, đo trong băng thông 5Hz–1MHz.

TP-1305EC có ngõ ra 5V/1A riêng không?

Không theo Selection Guide chính hãng. Ngõ 5V/1A được đánh dấu cho TP-1303, TP-1305 và TP-1603 nhưng không có trên TP-1305EC.

Độ phân giải hiển thị của TP-1305EC là bao nhiêu?

Độ phân giải được Twintex công bố là 100mV cho điện áp và 10mA cho dòng.

TP-1305EC dùng điện 220V được không?

Có. Nguồn đầu vào được công bố AC110V/220V ±10%, 50/60Hz. Cần kiểm tra selector điện áp trên đúng thiết bị trước khi cấp điện.

TP-1305EC nặng bao nhiêu?

Selection Guide của Twintex ghi khối lượng khoảng 5,5kg.

Kiểm tra, sửa chữa Twintex TP-1305EC tại Viện Máy Tính

Twintex TP-1305EC là máy cấp nguồn DC tuyến tính một kênh 0–30V/0–5A, hỗ trợ Constant Voltage và Constant Current, sử dụng LED 3 chữ số, độ phân giải 100mV/10mA và có ripple điện áp ≤3mVrms theo datasheet TP1000 Series.

Khi TP-1305EC gặp tình trạng không lên nguồn, mất output, điện áp tụt khi có tải, không chuyển CV/CC, dòng giới hạn sai, ripple tăng hoặc LED hiển thị không chính xác, cần kiểm tra nguồn AC, biến áp, cầu chỉnh lưu, tụ lọc, transistor công suất, current shunt, feedback và mạch điều khiển.

Nếu cần kiểm tra biến áp, chỉnh lưu, tụ lọc, transistor công suất, mạch CV/CC, current shunt, potentiometer, LED hiển thị, terminal hoặc các hạng mục liên quan đến máy cấp nguồn đa năng Twintex TP-1305EC 0–30V/0–5A, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
