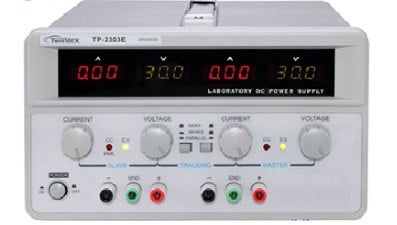

Máy Cấp Nguồn Đa Năng Twintex TP-2305E – 2 Ngõ Ra 30V/5A, Tracking Series/Parallel

Twintex TP-2305E là bộ nguồn DC tuyến tính nhiều ngõ ra thuộc dòng TP2000 của Twintex, được thiết kế cho phòng sửa chữa điện tử, phòng thí nghiệm, đào tạo, nghiên cứu và các ứng dụng cần hai nguồn DC điều chỉnh độc lập. Model TP-2305E cung cấp hai kênh chính, mỗi kênh có điện áp từ 0–30V và dòng từ 0–5A.

Hai kênh của TP-2305E có thể làm việc độc lập hoặc sử dụng chức năng Tracking để ghép nối tiếp và song song. Khi ghép nối tiếp phù hợp, hệ thống có thể tạo điện áp tới khoảng 60V với dòng 5A. Khi ghép song song, hai kênh có thể phối hợp để cung cấp tới khoảng 30V/10A. Khả năng này giúp một bộ nguồn đáp ứng linh hoạt nhiều loại tải mà nguồn một kênh thông thường khó thực hiện.

TP-2305E sử dụng thiết kế nguồn tuyến tính, hỗ trợ Constant Voltage – CV và Constant Current – CC với khả năng chuyển đổi tự động theo tải. Theo bảng specification Twintex, phiên bản 5A có ripple và noise điện áp ≤2mVrms, CV line regulation ≤0,01% + 3mV và CV load regulation ≤0,02% + 5mV.

Thông số kỹ thuật Twintex TP-2305E

• Thương hiệu: Twintex
• Model: TP-2305E
• Dòng sản phẩm: TP2000 Series
• Loại nguồn: Linear DC Power Supply – nguồn DC tuyến tính
• Số ngõ ra điều chỉnh: 2
• Output 1: 0–30V / 0–5A
• Output 2: 0–30V / 0–5A
• Công suất lý thuyết mỗi kênh: tối đa khoảng 150W tại 30V/5A
• Tracking Operation: Có
• Series Tracking: hỗ trợ ghép nối tiếp hai kênh
• Parallel Tracking: hỗ trợ ghép song song hai kênh
• Cấu hình nối tiếp tham khảo: tối đa khoảng 60V/5A
• Cấu hình song song tham khảo: tối đa khoảng 30V/10A
• Chế độ: Constant Voltage – CV / Constant Current – CC
• Chuyển CV/CC: Tự động
• CV Line Regulation: ≤0,01% + 3mV
• CV Load Regulation: ≤0,02% + 5mV đối với bản dòng trên 3A
• CV Ripple & Noise: ≤2mVrms, băng thông 5Hz–1MHz
• CC Line Regulation: ≤0,2% + 3mA
• CC Load Regulation: ≤0,2% + 5mA đối với bản dòng trên 3A
• CC Ripple & Noise: ≤6mArms đối với bản 5A
• Parallel Line Regulation: ≤0,01% + 3mV
• Parallel Load Regulation: ≤0,02% + 5mV đối với bản 5A
• Series Line Regulation: ≤0,01% + 5mV
• Series Load Regulation: ≤300mV
• Tracking Error: ≤0,5% + 10mV của master khi không tải; khi có tải cộng thêm load regulation theo specification
• Vôn kế: LED 3 digit theo bảng specification Twintex
• Ampe kế: LED 3 digit theo bảng specification Twintex
• Độ phân giải: 100mV / 10mA
• Độ chính xác hiển thị output thực: ±(1% giá trị đọc + 2 digits) theo datasheet Twintex hiện hành
• Bảo vệ: quá tải và phân cực ngược
• Ngõ ra cố định 5V/3A: Không có trên TP-2305E theo Selection Guide
• Preset Voltage & Current: Không được đánh dấu cho TP-2305E trong Selection Guide
• Output ON/OFF độc lập: Không được đánh dấu cho TP-2305E trong Selection Guide
• Nguồn vào: AC110V/220V ±10%, 50/60Hz
• Nhiệt độ hoạt động: 0–40°C
• Độ ẩm hoạt động: ≤80%RH
• Nhiệt độ lưu trữ: -10–70°C
• Độ ẩm lưu trữ: ≤70%RH
• Kích thước tham khảo: khoảng 255 × 155 × 330mm
• Khối lượng: khoảng 9kg
• Phụ kiện tiêu chuẩn: dây nguồn và hướng dẫn sử dụng

Hai ngõ ra độc lập 0–30V/0–5A

TP-2305E cung cấp hai kênh điều chỉnh với thông số giống nhau. Mỗi kênh có thể cung cấp điện áp từ 0 đến 30V và giới hạn dòng từ 0 đến 5A. Trong chế độ Independent, người sử dụng có thể đặt hai mức điện áp khác nhau để cấp cho hai tải hoặc hai rail nguồn trên cùng một hệ thống.

Ví dụ một kênh có thể đặt 12V cho phần công suất trong khi kênh còn lại đặt 5V cho một mạch điều khiển phù hợp. Hai kênh độc lập giúp giảm nhu cầu sử dụng hai nguồn bench riêng biệt.

Cần lưu ý mức 5A là khả năng dòng cực đại của mỗi channel. Nguồn không tự ép 5A vào tải; dòng thực tế phụ thuộc tải và giới hạn dòng được thiết lập.

Chế độ Constant Voltage – CV

Khi tải tiêu thụ dòng thấp hơn giới hạn được đặt, TP-2305E hoạt động ở chế độ Constant Voltage. Bộ nguồn duy trì điện áp gần giá trị cài đặt trong phạm vi regulation của thiết bị.

Twintex công bố CV line regulation ≤0,01% + 3mV. Đối với model 5A như TP-2305E, CV load regulation là ≤0,02% + 5mV.

Khả năng giữ điện áp ổn định khi tải thay đổi giúp thiết bị phù hợp cho kiểm tra bo mạch, module, amplifier và nhiều tải DC trong phòng kỹ thuật.

Chế độ Constant Current – CC

Khi tải cố lấy dòng vượt giới hạn được cài, bộ nguồn chuyển sang Constant Current. Khi đó điện áp đầu ra có thể giảm xuống để duy trì dòng theo giới hạn.

Đối với phiên bản 5A, Twintex công bố CC load regulation ≤0,2% + 5mA và ripple/noise dòng ≤6mArms. CC line regulation là ≤0,2% + 3mA.

Chế độ CC đặc biệt hữu ích trong sửa chữa điện tử. Kỹ thuật viên có thể đặt giới hạn dòng phù hợp trước khi cấp thử bo mạch để giảm nguy cơ một điểm chập lấy dòng quá lớn.

Tracking Series – ghép nối tiếp hai kênh

TP-2305E hỗ trợ Auto Series Tracking giữa hai kênh chính. Khi thiết lập đúng chế độ nối tiếp, hai nguồn 30V có thể kết hợp để tạo điện áp tổng lên tới khoảng 60V với dòng tối đa 5A.

Series mode cũng hữu ích khi cần xây dựng nguồn đối xứng cho mạch khuếch đại hoặc mạch analog. Ví dụ hai kênh có thể được cấu hình để tạo rail dương và âm với điểm giữa làm mức tham chiếu phù hợp.

Khi sử dụng nguồn đối xứng cùng oscilloscope hoặc thiết bị nối earth ground, cần kiểm tra kỹ điểm mass để tránh vô tình short một output qua dây ground của thiết bị đo.

Tracking Parallel – ghép song song hai kênh

TP-2305E cũng hỗ trợ Auto Parallel Tracking. Khi hai channel được ghép song song bằng cơ chế của thiết bị, điện áp vẫn nằm trong phạm vi khoảng 0–30V nhưng khả năng dòng tổng có thể tăng tới khoảng 10A.

Parallel mode phù hợp khi tải cần dòng lớn hơn 5A nhưng điện áp không vượt 30V. Người dùng nên sử dụng đúng chế độ tracking của nguồn thay vì tự nối hai channel ở chế độ Independent nếu chưa biết cách cân bằng dòng.

Độ sai lệch Tracking

Twintex công bố tracking error ở chế độ series không tải ≤0,5% + 10mV so với kênh master. Khi có tải, specification yêu cầu cộng thêm ảnh hưởng của load regulation.

Thông số này quan trọng với các hệ thống cần hai rail thay đổi theo nhau, chẳng hạn nguồn đối xứng cho op-amp hoặc các tầng push-pull.

Ripple thấp của nguồn tuyến tính

TP-2305E là nguồn tuyến tính và Twintex công bố ripple/noise trong chế độ CV của phiên bản dòng trên 3A ở mức ≤2mVrms, đo trong băng thông 5Hz–1MHz.

Mức ripple thấp là lợi thế khi cấp nguồn cho mạch analog, audio, cảm biến, bộ khuếch đại và những hệ thống có thể nhạy với nhiễu nguồn.

Nếu một TP-2305E đã sử dụng lâu có ripple tăng đáng kể, cần kiểm tra tụ lọc, phần chỉnh lưu, transistor công suất và vòng feedback thay vì chỉ căn chỉnh lại điện áp hiển thị.

Hiển thị điện áp và dòng

Bảng specification Twintex hiện hành ghi vôn kế và ampe kế dạng LED 3 digit, độ phân giải 100mV cho điện áp và 10mA cho dòng.

Độ chính xác phần hiển thị output thực được datasheet hiện hành công bố ±(1% giá trị đọc + 2 digits). Nếu ứng dụng yêu cầu xác nhận điện áp chính xác hơn, nên kết hợp đồng hồ vạn năng tham chiếu tại terminal hoặc ngay trên DUT.

Không có ngõ ra 5V/3A trên đúng TP-2305E

Đây là điểm rất dễ nhập sai. Phần giới thiệu chung của TP2000 Series có nhắc tới một ngõ ra phụ 5V/3A, nhưng Selection Guide chính hãng phân tách rõ từng phiên bản.

TP-2305E không được đánh dấu Fixed Output. Ngõ 5V/3A xuất hiện trên các phiên bản TP-2305K, TP-2305 và TP-2305TK. Vì vậy đúng model TP-2305E chỉ nên nhập hai ngõ ra điều chỉnh 0–30V/0–5A.

Không nhầm Preset V&I của bản TK

Chức năng Preset Voltage & Current cho phép đặt trước điện áp và dòng khi output đang open circuit được Twintex đánh dấu cho TP-2303TK và TP-2305TK.

Selection Guide không đánh dấu Preset V&I cho TP-2305E. Vì vậy không nên sao chép tính năng này từ TP-2305TK sang sản phẩm hiện tại.

Lưu ý về Output ON/OFF

Phần mô tả chung của dòng TP2000 có đề cập Output ON/OFF, nhưng bảng Selection Guide riêng từng model không đánh dấu chức năng này cho TP-2305E. Các phiên bản K, model không hậu tố và TK mới được đánh dấu hỗ trợ.

Do đó khi nhập đúng TP-2305E không nên khẳng định có công tắc Output ON/OFF độc lập nếu chưa kiểm tra trực tiếp revision của máy. Công tắc nguồn AC chính không đồng nghĩa với nút ngắt output DC riêng.

Bảo vệ quá tải và phân cực ngược

Twintex liệt kê overload protection và reverse polarity protection trong đặc tính của TP2000 Series. Các chức năng bảo vệ hỗ trợ giảm nguy cơ hư hỏng nguồn trong những điều kiện bất thường.

Tuy nhiên bảo vệ không thay thế quy trình thao tác đúng. Người sử dụng vẫn phải xác nhận điện áp, cực tính, giới hạn dòng và cách ghép kênh trước khi nối DUT.

Nguồn AC110V/220V 50/60Hz

Nguồn đầu vào được Twintex công bố là AC110V/220V ±10%, 50/60Hz. Với thiết bị đã qua sử dụng hoặc nhập từ quốc gia dùng điện 110V, cần kiểm tra selector nguồn trước khi cắm điện.

Nếu selector đặt 110V mà cấp trực tiếp điện lưới khoảng 220V, cầu chì, biến áp hoặc phần sơ cấp có thể bị hư hỏng nghiêm trọng.

Ứng dụng của Twintex TP-2305E

• Sửa chữa điện tử: cấp nguồn giới hạn dòng cho bo mạch và module.
• R&D: cung cấp đồng thời hai rail nguồn cho prototype.
• Mạch analog: tạo nguồn đối xứng bằng cấu hình series phù hợp.
• Mạch khuếch đại: cấp nguồn cho operational amplifier và push-pull stage.
• Thiết bị dòng cao: sử dụng Parallel Tracking khi cần dòng vượt khả năng một channel.
• Phòng thí nghiệm: thử nghiệm linh kiện và mạch điện tử.
• Giáo dục: thực hành CV, CC, nối tiếp, song song và đặc tính tải.

Những lỗi Twintex TP-2305E có thể gặp

Các tình trạng dưới đây có thể phát sinh do quá tải, nguồn AC, linh kiện lão hóa, hệ thống làm mát, potentiometer, relay hoặc tầng công suất. Đây không phải khẳng định Twintex TP-2305E có lỗi thiết kế.

Máy không lên nguồn

Cần kiểm tra dây nguồn, selector 110/220V, cầu chì, công tắc nguồn, biến áp, cầu chỉnh lưu và các đường nguồn điều khiển.

Một kênh có điện áp, kênh còn lại mất output

Nếu chỉ một channel lỗi, cần kiểm tra riêng transistor công suất, mạch CV/CC, current shunt, potentiometer và terminal của channel đó.

Điện áp tụt khi kết nối tải

Trước tiên cần xác nhận nguồn có chuyển sang CC hay không. Nếu dòng đã đạt giới hạn thì điện áp giảm có thể là hoạt động bình thường. Nếu dòng chưa đạt mức đặt nhưng voltage vẫn tụt, cần kiểm tra tải, dây dẫn và tầng công suất.

Không ghép được Series hoặc Parallel

Cần kiểm tra công tắc Tracking, relay hoặc mạch liên kết giữa master/slave. Không nên tự nối lại hai channel bên ngoài trước khi xác định đúng chế độ.

Hai kênh tracking lệch nhiều

Kiểm tra calibration, mạch điều khiển tracking và load của từng channel. Specification của hãng có giới hạn tracking error riêng.

Ripple tăng cao

Tụ lọc suy giảm, diode chỉnh lưu, transistor pass hoặc feedback có thể cần kiểm tra. Specification CV ripple của đúng bản 5A là ≤2mVrms.

Quy trình khoanh vùng sự cố Twintex TP-2305E

• Bước 1: xác nhận đúng model TP-2305E, không nhầm TP-2305 hoặc TP-2305TK.
• Bước 2: kiểm tra selector AC110/220V trước khi cấp điện.
• Bước 3: bật thiết bị không tải và quan sát hiển thị.
• Bước 4: kiểm tra độc lập Output 1 trong dải cần sử dụng.
• Bước 5: kiểm tra độc lập Output 2.
• Bước 6: thử giới hạn dòng và quá trình chuyển CV/CC trên từng kênh.
• Bước 7: kiểm tra Series Tracking.
• Bước 8: kiểm tra Parallel Tracking.
• Bước 9: so sánh voltage/current hiển thị với đồng hồ tham chiếu.
• Bước 10: thử nguồn dưới tải phù hợp.
• Bước 11: kiểm tra nhiệt độ và hệ thống làm mát.
• Bước 12: đo ripple nếu DUT bị nhiễu hoặc nguồn hoạt động không ổn định.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chì đầu vào: khi thiết bị không lên nguồn.
• Biến áp: kiểm tra khi mất điện áp thứ cấp hoặc quá nhiệt.
• Cầu chỉnh lưu: kiểm tra khi nguồn DC nội bộ bất thường.
• Tụ lọc: kiểm tra khi ripple tăng.
• Transistor công suất: kiểm tra khi một kênh mất output hoặc không chịu tải.
• Mạch CV/CC: kiểm tra khi giữ áp hoặc giới hạn dòng sai.
• Current Shunt: kiểm tra khi dòng đo hoặc giới hạn CC không chính xác.
• Potentiometer: kiểm tra khi voltage/current chỉnh bị nhảy.
• Mạch Tracking: kiểm tra khi Series/Parallel không hoạt động đúng.
• Relay/công tắc chế độ: kiểm tra khi không chuyển được cấu hình.
• LED Display: kiểm tra khi mất segment hoặc hiển thị lệch.
• Terminal Output: kiểm tra khi lỏng, nóng hoặc oxy hóa.
• Hệ thống làm mát: kiểm tra khi máy quá nóng ở tải lớn.

Phân biệt Twintex TP-2305E với các model gần giống

• TP-2303E: 2 kênh 0–30V/0–3A, Tracking, không fixed 5V/3A.
• TP-2305E: 2 kênh 0–30V/0–5A, Tracking, không fixed 5V/3A.
• TP-2305K: 2 kênh 0–30V/0–5A, thêm 5V/3A cố định và Output ON/OFF theo Selection Guide.
• TP-2305: 2 kênh 0–30V/0–5A, thêm 5V/3A cố định và Output ON/OFF.
• TP-2305TK: 2 kênh 0–30V/0–5A, thêm 5V/3A, Output ON/OFF và Preset V&I.

Những điểm dễ nhập sai về Twintex TP-2305E

• Model chính xác là TP-2305E.
• Đây là nguồn DC tuyến tính.
• Có 2 ngõ ra điều chỉnh độc lập.
• Mỗi ngõ ra là 0–30V/0–5A.
• Có Tracking Operation.
• Có thể ghép Series để đạt khoảng 60V/5A.
• Có thể ghép Parallel để đạt khoảng 30V/10A.
• Hỗ trợ CV/CC tự động.
• CV line regulation ≤0,01% + 3mV.
• CV load regulation đúng bản 5A là ≤0,02% + 5mV.
• CV ripple/noise đúng bản 5A là ≤2mVrms.
• CC ripple/noise đúng bản 5A là ≤6mArms.
• Độ phân giải bảng specification là 100mV/10mA.
• Không có ngõ ra 5V/3A cố định trên TP-2305E.
• Không có Preset V&I theo Selection Guide.
• Selection Guide không đánh dấu Output ON/OFF độc lập cho bản TP-2305E.
• Nguồn đầu vào AC110V/220V ±10%, 50/60Hz.
• Khối lượng model 5A bản E khoảng 9kg.
• Kích thước được các tài liệu phân phối của đúng model ghi khoảng 255 × 155 × 330mm.
• Không lấy tính năng 5V/3A, Output ON/OFF hoặc Preset của TP-2305K/TP-2305/TP-2305TK gán sang TP-2305E.

FAQ – Máy cấp nguồn Twintex TP-2305E

Twintex TP-2305E có bao nhiêu ngõ ra?

Đúng model TP-2305E có hai ngõ ra DC điều chỉnh độc lập.

Mỗi ngõ ra TP-2305E có điện áp và dòng bao nhiêu?

Mỗi channel có thể điều chỉnh từ 0–30V và 0–5A.

TP-2305E có phải nguồn tuyến tính không?

Có. Twintex xác định TP2000 Series là Multiple Output Linear DC Power Supply.

TP-2305E có ghép nối tiếp được không?

Có. Tracking Series cho phép kết hợp hai channel và đạt cấu hình khoảng 60V/5A khi sử dụng đúng cách.

TP-2305E có ghép song song được không?

Có. Parallel Tracking có thể kết hợp hai kênh để đạt khoảng 30V/10A.

TP-2305E có ngõ 5V/3A không?

Không. Selection Guide Twintex không đánh dấu Fixed Output cho TP-2305E. Ngõ 5V/3A thuộc một số phiên bản khác như TP-2305K, TP-2305 và TP-2305TK.

TP-2305E có chức năng Preset Voltage/Current không?

Không theo Selection Guide. Preset V&I được đánh dấu cho phiên bản TP-2305TK.

Ripple của TP-2305E là bao nhiêu?

Ở Constant Voltage, bản 5A có ripple và noise ≤2mVrms. Ở Constant Current, specification là ≤6mArms.

TP-2305E dùng điện 220V được không?

Có. Nguồn đầu vào được công bố AC110V/220V ±10%, 50/60Hz. Cần kiểm tra selector của đúng thiết bị trước khi bật máy.
