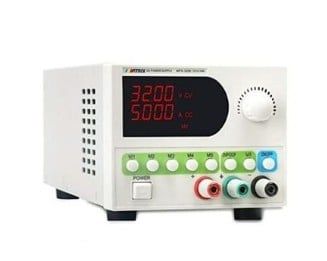

Máy Cấp Nguồn DC Matrix MPS-3206 32V/6A – 192W, LED 4 Số, OVP/OCP

Matrix MPS-3206 là máy cấp nguồn DC ổn áp điều chỉnh một kênh, có điện áp đầu ra từ 0 đến 32V, dòng từ 0 đến 6A và công suất định mức 192W. Thiết bị được MATRIX thiết kế cho phòng nghiên cứu, kiểm tra sản phẩm, sửa chữa điện tử, đào tạo và các công việc cần một nguồn DC có khả năng điều chỉnh chính xác điện áp và giới hạn dòng.

MPS-3206 sử dụng màn hình LED 4 digit hiển thị đồng thời điện áp và dòng, độ phân giải cài đặt cũng như đọc lại đạt 10mV và 1mA. Máy còn có 5 nhóm bộ nhớ M1–M5 để lưu nhanh các thông số thường dùng, núm chỉnh thô/tinh và công tắc Output riêng giúp người dùng chuẩn bị giá trị trước khi thực sự cấp điện cho tải.

Một điểm đáng chú ý của Matrix MPS-3206 là hệ thống bảo vệ OVP và OCP có thể điều chỉnh trong phạm vi định mức. Khi điện áp hoặc dòng vượt ngưỡng bảo vệ đã thiết lập, nguồn có thể ngắt output để hạn chế nguy cơ ảnh hưởng tới tải và thiết bị. Thiết kế nhỏ gọn khoảng 115 × 96 × 261mm và khối lượng khoảng 1,5kg cũng giúp nguồn phù hợp với bàn sửa chữa có không gian hạn chế.

Thông số kỹ thuật Matrix MPS-3206

• Thương hiệu: MATRIX TECHNOLOGY INC.
• Model: MPS-3206
• Series: MPS-3206 Series
• Loại thiết bị: Adjustable DC Regulated Power Supply
• Số ngõ ra: 1 kênh
• Điện áp đầu ra định mức: 0–32VDC
• Dòng đầu ra định mức: 0–6A
• Công suất định mức: 192W
• Điện áp đầu ra tối đa theo bảng hãng: 32V ±0,2%
• Dòng đầu ra tối đa: khoảng 6,1A ±0,2%
• Hiển thị: LED 4 digit hiển thị đồng thời voltage/current
• Setting Resolution – Voltage: 10mV
• Setting Resolution – Current: 1mA
• Readback Resolution – Voltage: 10mV
• Readback Resolution – Current: 1mA
• Setting Accuracy – Voltage: ≤0,1% + 1 digit
• Setting Accuracy – Current: ≤0,2% + 3mA
• Readback Accuracy – Voltage: ≤0,1% + 1 digit
• Readback Accuracy – Current: ≤0,2% + 3mA
• Voltage Load Regulation: <0,1% + 5mV
• Current Load Regulation: <0,2% + 3mA
• Voltage Line Regulation: <0,01% + 5mV
• Current Line Regulation: <0,2% + 3mA
• Voltage Ripple: ≤10mVrms
• Current Ripple: ≤5mArms
• OVP: điều chỉnh 0–32V ±0,2%FS
• OCP: điều chỉnh 0–6,1A ±0,2%FS
• Bộ nhớ: 5 nhóm M1–M5
• Điều chỉnh: Coarse/Fine cho điện áp và dòng
• Output Switch: Có
• Thiết kế chống chỉnh nhầm: Có trên núm voltage
• Nguồn đầu vào: AC110V/220V ±10%
• Nhiệt độ hoạt động: 0–40°C, độ ẩm ≤80%RH
• Nhiệt độ lưu trữ: -15–70°C, độ ẩm ≤80%RH
• Kích thước W × H × D: khoảng 115 × 96 × 261mm
• Khối lượng tịnh: khoảng 1,5kg
• Khối lượng đóng gói: khoảng 1,9kg
• Phụ kiện tiêu chuẩn: dây nguồn, một bộ dây test và hướng dẫn sử dụng

Đầu ra 0–32V, 0–6A công suất 192W

MPS-3206 cung cấp một ngõ ra DC với điện áp điều chỉnh từ 0 đến 32V và dòng định mức đến 6A. Công suất cực đại danh định là 192W, tương ứng 32V × 6A.

Dải này bao phủ nhiều mức nguồn thông dụng như 3,3V, 5V, 9V, 12V, 19V và 24V. Vì vậy nguồn có thể sử dụng để kiểm tra module điện tử, bo điều khiển, thiết bị mạng, mạch nguồn DC và nhiều tải khác miễn điện áp, dòng và công suất nằm trong giới hạn của MPS-3206.

Không nên hiểu 6A là dòng mà nguồn luôn ép vào tải. Tải chỉ lấy lượng dòng cần thiết trong điều kiện bình thường. Người sử dụng cần cài ngưỡng dòng và OCP phù hợp với DUT trước khi bật Output.

Độ phân giải 10mV và 1mA

MATRIX công bố độ phân giải setting của MPS-3206 là 10mV cho voltage và 1mA cho current. Readback resolution cũng ở mức 10mV/1mA.

Mức 1mA giúp người dùng quan sát tương đối chi tiết mức dòng tiêu thụ của bo mạch, trong khi bước điện áp 10mV đáp ứng tốt các công việc cấp nguồn bench phổ thông.

Cần phân biệt resolution với accuracy. Việc hiển thị theo bước 10mV không có nghĩa sai số điện áp chỉ 10mV trong mọi trường hợp. Setting accuracy điện áp của hãng là ≤0,1% + 1 digit, còn current là ≤0,2% + 3mA.

Màn hình LED 4 digit hiển thị đồng thời V/A

MPS-3206 trang bị hệ thống LED 4 digit hiển thị đồng thời điện áp và dòng. Người dùng không cần chuyển chế độ giữa Voltmeter và Ammeter để theo dõi trạng thái đầu ra.

Khả năng hiển thị cùng lúc đặc biệt hữu ích trong sửa chữa bo mạch, bởi kỹ thuật viên có thể quan sát ngay điện áp đang cấp và sự thay đổi dòng tiêu thụ khi bật DUT.

5 nhóm bộ nhớ M1–M5

MPS-3206 hỗ trợ lưu 5 nhóm thông số. Theo hướng dẫn của MATRIX, người dùng có thể thiết lập voltage/current, nhấn giữ M1–M5 để lưu và nhấn nhanh phím tương ứng để gọi lại.

Chức năng này hữu ích khi thường xuyên phải chuyển giữa một số cấu hình cố định. Ví dụ bàn sửa chữa có thể lưu các mức sử dụng thường xuyên để giảm thời gian xoay núm và hạn chế nhập nhầm.

Điều chỉnh Coarse và Fine

Điện áp và dòng của MPS-3206 hỗ trợ hai cấp điều chỉnh Coarse/Fine. Coarse dùng để thay đổi nhanh trên phạm vi lớn, còn Fine giúp tinh chỉnh gần giá trị cần sử dụng.

MATRIX còn thiết kế núm voltage theo hướng chống thao tác nhầm nhằm hạn chế việc vô tình xoay làm thay đổi điện áp trong lúc kiểm tra.

Output Switch riêng

MPS-3206 có công tắc điều khiển output. Người sử dụng có thể chỉnh trước voltage, current, OVP và OCP khi đầu ra chưa cấp cho tải, sau đó mới bật output khi các thông số đã được kiểm tra.

Đây là quy trình an toàn hơn so với việc vừa xoay điện áp vừa cấp trực tiếp lên một bo mạch nhạy cảm, đặc biệt khi sửa thiết bị chưa xác định rõ tình trạng.

Bảo vệ OVP điều chỉnh được

Over Voltage Protection của MPS-3206 có thể đặt trong phạm vi 0–32V ±0,2%FS. Khi output vượt ngưỡng OVP, hệ thống bảo vệ sẽ can thiệp và ngắt đầu ra theo thiết kế của nguồn.

OVP hữu ích khi DUT chỉ chịu được một mức điện áp giới hạn. Ví dụ trước khi cấp một bo 12V, người dùng có thể đặt OVP cao hơn mức vận hành một khoảng phù hợp để giảm nguy cơ điện áp bị điều chỉnh quá cao ngoài ý muốn.

Bảo vệ OCP điều chỉnh được

Over Current Protection của đúng MPS-3206 được MATRIX công bố trong phạm vi 0–6,1A ±0,2%FS. Khi dòng vượt ngưỡng cài đặt, nguồn kích hoạt cơ chế bảo vệ nhằm hạn chế ảnh hưởng tới DUT và chính thiết bị.

Cần phân biệt OCP với dòng định mức. Dòng định mức của nguồn là 0–6A, trong khi bảng bảo vệ công bố vùng OCP tới khoảng 6,1A. Không nên quảng cáo MPS-3206 là nguồn 6,1A định mức.

Độ ổn định khi nguồn và tải thay đổi

Voltage line regulation của MPS-3206 được công bố <0,01% + 5mV, còn voltage load regulation <0,1% + 5mV.

Hai chỉ tiêu này thể hiện khả năng giữ điện áp khi nguồn AC đầu vào hoặc tải thay đổi. Đối với current, line/load regulation đều được công bố dưới mức 0,2% + 3mA.

Ripple điện áp ≤10mVrms

MATRIX công bố voltage ripple của MPS-3206 ở mức ≤10mVrms, trong khi current ripple ≤5mArms.

Ripple là thông số cần chú ý khi cấp nguồn cho mạch điện tử. Nếu nguồn đã qua sử dụng và ripple tăng mạnh, DUT có thể xuất hiện nhiễu, reset hoặc hoạt động không ổn định dù điện áp DC trung bình vẫn đúng.

Nguồn vào AC110V/220V

MPS-3206 hỗ trợ nguồn vào AC110V/220V ±10%. Khi sử dụng thiết bị đã qua sử dụng hoặc được nhập từ khu vực dùng điện 110V, cần xác nhận cấu hình input trước khi cấp điện lưới.

Cấp sai điện áp đầu vào có thể gây hư hỏng phần nguồn sơ cấp. Việc nối đất và sử dụng dây nguồn đúng chuẩn cũng cần được thực hiện khi vận hành trên bàn kỹ thuật.

MPS-3206 là nguồn tuyến tính hay switching?

Trang MATRIX hiện gọi sản phẩm là Adjustable DC Regulated Power Supply và không ghi rõ topology switching hay linear trong bảng specification. Một nhà phân phối Matrix tại Việt Nam phân loại MPS-3206 là nguồn Switching.

Vì vậy khi nhập dữ liệu kỹ thuật cần tránh tự ghi MPS-3206 là nguồn tuyến tính nếu không có tài liệu chính hãng xác nhận. Với thông tin hiện có, cách an toàn nhất là mô tả đây là nguồn DC ổn áp điều chỉnh một kênh; nếu cần trường phân loại riêng có thể tham khảo cấu hình Switching của nhà phân phối và kiểm tra đúng revision thực tế.

Ứng dụng của Matrix MPS-3206

• Sửa chữa điện tử: cấp nguồn điều chỉnh cho bo mạch và module.
• R&D: cấp DC cho prototype và thử nghiệm mạch.
• Product Aging: cấp nguồn cho thử nghiệm lão hóa thiết bị phù hợp.
• Production Test: sử dụng các cấu hình nhớ để lặp lại điều kiện cấp nguồn.
• Phòng thí nghiệm: nguồn bench nhỏ gọn cho các bài đo điện tử.
• Đào tạo: thực hành voltage/current, OVP/OCP và đặc tính tải.

Những lỗi Matrix MPS-3206 có thể gặp

Các biểu hiện dưới đây là những sự cố có thể phát sinh do nguồn AC, tải, dây dẫn, bụi, quạt, linh kiện công suất hoặc linh kiện lão hóa. Đây không phải khẳng định Matrix MPS-3206 có lỗi thiết kế.

Máy không lên nguồn

Cần kiểm tra dây AC, điện áp đầu vào, cầu chì, công tắc nguồn và các đường nguồn nội bộ. Nếu thiết bị từng bị cấp sai 110V/220V thì phần sơ cấp cần được kiểm tra kỹ.

Có màn hình nhưng không có output

Kiểm tra Output Switch, mức OVP/OCP, terminal đầu ra và mạch điều khiển output. OVP hoặc OCP được đặt quá thấp cũng có thể khiến nguồn bảo vệ thay vì cấp điện bình thường.

Điện áp tụt khi gắn tải

Cần xác nhận dòng tải có vượt khả năng 6A hay không, kiểm tra dây output, tiếp xúc terminal và mạch regulation. Dây quá nhỏ hoặc tiếp xúc kém cũng gây sụt áp khi dòng tăng.

OVP hoặc OCP kích hoạt bất thường

Kiểm tra giá trị bảo vệ đã cài, mạch sense điện áp, current shunt và phần điều khiển. Cần phân biệt lỗi mạch bảo vệ với trường hợp tải thực sự bị chập hoặc quá dòng.

Giá trị hiển thị khác đồng hồ ngoài

So sánh bằng DMM tham chiếu phù hợp, kiểm tra dây và tải. Nếu sai số vượt specification trên nhiều mức có thể cần kiểm tra phần đo readback hoặc calibration.

Ripple hoặc nhiễu đầu ra tăng

Tụ lọc lão hóa, tầng điều khiển hoặc linh kiện công suất có thể làm chất lượng đầu ra giảm. Specification voltage ripple của model là ≤10mVrms.

Quạt kêu hoặc máy nóng

Kiểm tra bụi, khe thông gió, quạt và nhiệt độ môi trường. Không nên tiếp tục vận hành công suất cao nếu hệ thống giải nhiệt hoạt động bất thường.

Quy trình khoanh vùng sự cố Matrix MPS-3206

• Bước 1: xác nhận đúng model MPS-3206.
• Bước 2: kiểm tra điện áp AC input 110V/220V phù hợp.
• Bước 3: bật máy khi chưa gắn tải và quan sát màn hình.
• Bước 4: kiểm tra khả năng thay đổi voltage trong toàn dải cần dùng.
• Bước 5: kiểm tra Output Switch.
• Bước 6: kiểm tra cấu hình OVP và OCP.
• Bước 7: so sánh readback với DMM tham chiếu.
• Bước 8: thử nguồn với tải điện tử hoặc tải phù hợp.
• Bước 9: kiểm tra 5 nhóm Memory M1–M5.
• Bước 10: kiểm tra quạt và nhiệt độ khi tải tăng.
• Bước 11: đo ripple nếu output gây nhiễu hoặc DUT hoạt động không ổn định.
• Bước 12: kiểm tra mạch nguồn, sense, feedback và phần công suất nếu sự cố vẫn tồn tại.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chì đầu vào: kiểm tra khi máy không lên điện.
• Mạch chỉnh lưu và nguồn sơ cấp: kiểm tra khi mất các rail nguồn nội bộ.
• Tụ lọc: kiểm tra khi ripple tăng hoặc output dao động.
• Phần công suất: kiểm tra khi mất output hoặc không chịu tải.
• Voltage Feedback: kiểm tra khi nguồn giữ áp không chính xác.
• Current Shunt/Sense: kiểm tra khi readback dòng hoặc OCP sai.
• Mạch OVP/OCP: kiểm tra khi bảo vệ kích hoạt sai.
• Output Switching: kiểm tra khi màn hình bình thường nhưng terminal không có điện.
• Núm điều chỉnh: kiểm tra khi giá trị bị nhảy hoặc khó cài.
• LED Display: kiểm tra khi mất digit hoặc hiển thị sai.
• Memory/Control Board: kiểm tra khi M1–M5 không lưu hoặc gọi được cấu hình.
• Quạt: kiểm tra khi thiết bị nóng hoặc quạt phát tiếng bất thường.
• Terminal Output: kiểm tra khi lỏng, cháy hoặc oxy hóa.
• Calibration: thực hiện khi setting/readback sai sau khi đã loại trừ lỗi phần cứng.

Phân biệt Matrix MPS-3206 với model gần giống

• MPS-3206: 0–32V / 0–6A / 192W.
• MPS-3210: 0–32V / 0–10A / 320W.
• MPS-6205: 0–62V / 0–5A / 310W.

Ba model nằm trong cùng trang MPS-3206 Series và có nhiều tính năng giống nhau, nhưng dòng, điện áp, công suất và một số chỉ tiêu regulation/OCP khác nhau. Không nên lấy thông số 10A của MPS-3210 hoặc 62V của MPS-6205 gán cho MPS-3206.

Những điểm dễ nhập sai về Matrix MPS-3206

• Model chính xác là MPS-3206.
• Có 1 ngõ ra.
• Điện áp định mức 0–32V.
• Dòng định mức 0–6A.
• Công suất định mức 192W.
• Mức 6,1A nằm trong thông số OCP/max current, không phải tên định mức 6,1A.
• Hiển thị đồng thời bằng LED 4 digit.
• Độ phân giải setting/readback là 10mV/1mA.
• Voltage setting accuracy ≤0,1% + 1 digit.
• Current setting accuracy ≤0,2% + 3mA.
• Voltage ripple ≤10mVrms.
• Current ripple ≤5mArms.
• Có 5 nhóm nhớ M1–M5.
• Có OVP và OCP điều chỉnh.
• Có Coarse/Fine cho voltage/current.
• Có Output Switch riêng.
• Nguồn đầu vào AC110/220V ±10%.
• Kích thước chính hãng khoảng 115 × 96 × 261mm.
• Khối lượng tịnh chính hãng khoảng 1,5kg; một số đại lý có thể ghi số cân khác do cách tính phụ kiện/phiên bản.
• Trang chính hãng hiện không ghi rõ topology linear/switching; không nên tự gọi MPS-3206 là nguồn tuyến tính.
• Một nhà phân phối hiện phân loại model là nguồn Switching, nên nếu website bắt buộc chọn loại nguồn cần đối chiếu đúng revision đang nhập.
• Không lấy thông số của MPS-3210 hoặc MPS-6205 gán sang MPS-3206.

FAQ – Máy cấp nguồn DC Matrix MPS-3206

MPS-3206 có điện áp bao nhiêu?

Điện áp đầu ra điều chỉnh từ 0 đến 32VDC.

MPS-3206 cấp dòng tối đa bao nhiêu?

Dòng định mức là 0–6A. Bảng OCP/max current của hãng ghi vùng tới khoảng 6,1A nhưng không nên gọi sản phẩm là nguồn 6,1A định mức.

Công suất Matrix MPS-3206 là bao nhiêu?

Công suất định mức chính hãng là 192W.

MPS-3206 có độ phân giải bao nhiêu?

Setting và readback resolution đều là 10mV cho điện áp và 1mA cho dòng.

MPS-3206 có lưu cấu hình không?

Có. Máy hỗ trợ 5 nhóm bộ nhớ M1–M5 để lưu và gọi nhanh các cấu hình thường dùng.

MPS-3206 có OVP/OCP không?

Có. Cả Over Voltage Protection và Over Current Protection đều cho phép thiết lập trong phạm vi định mức.

Ripple của MPS-3206 là bao nhiêu?

MATRIX công bố voltage ripple ≤10mVrms và current ripple ≤5mArms.

MPS-3206 dùng nguồn 220V được không?

Có. Thông số đầu vào chính hãng là AC220V/110V ±10%. Cần kiểm tra cấu hình điện áp của đúng máy trước khi cấp điện.

MPS-3206 có phải nguồn tuyến tính không?

Trang hãng hiện mô tả là Adjustable DC Regulated Power Supply nhưng không xác định rõ topology. Một nhà phân phối phân loại sản phẩm là Switching. Vì vậy không nên tự ghi “linear” nếu chưa kiểm tra đúng tài liệu hoặc revision.
