Máy Cấp Nguồn Lập Trình Matrix MPS-3033X 3 Kênh – Độ Phân Giải 1mV/1mA

Matrix MPS-3033X là bộ nguồn DC lập trình 3 kênh thuộc MPS-X Series của MATRIX TECHNOLOGY INC., hướng tới phòng thí nghiệm, nghiên cứu phát triển, sửa chữa điện tử, đào tạo và hệ thống kiểm tra tự động. Thiết bị cung cấp ba đầu ra độc lập, trong đó CH1 và CH2 điều chỉnh từ 0–30V/0–3A, còn CH3 điều chỉnh từ 0–6V/0–3A.

Điểm nổi bật của MPS-3033X là độ phân giải cài đặt và đọc lại đạt 1mV/1mA, ripple điện áp thấp ≤2mVrms và khả năng hiển thị đồng thời thông số của cả ba kênh. CH1 và CH2 còn hỗ trợ chế độ nối tiếp, song song và đồng bộ, giúp mở rộng khả năng cấp nguồn cho các hệ thống cần điện áp hoặc dòng lớn hơn một kênh riêng lẻ.

Ngoài việc điều khiển trực tiếp trên mặt máy, MPS-3033X có USB và RS232 tiêu chuẩn, hỗ trợ SENSE để bù sụt áp trên dây dẫn, lưu/recall 40 nhóm thông số và chức năng timer output từ 0,1 đến 3600 giây. Nhờ các chức năng lập trình này, thiết bị phù hợp cả cho sử dụng thủ công lẫn tích hợp vào hệ thống kiểm tra tự động.

Thông số kỹ thuật Matrix MPS-3033X

• Thương hiệu: MATRIX TECHNOLOGY INC.
• Model: MPS-3033X
• Series: MPS-X
• Loại thiết bị: Bộ nguồn DC lập trình 3 kênh
• Số ngõ ra: 3 kênh độc lập
• CH1: 0–30V / 0–3A
• CH2: 0–30V / 0–3A
• CH3: 0–6V / 0–3A
• Công suất CH1: tối đa 90W
• Công suất CH2: tối đa 90W
• Công suất CH3: tối đa 18W
• Voltage Limit Protection CH1/CH2: 33V
• Voltage Limit Protection CH3: 7V
• Độ phân giải cài điện áp: 1mV
• Độ phân giải cài dòng: 1mA
• Độ phân giải đọc lại điện áp: 1mV
• Độ phân giải đọc lại dòng: 1mA
• Setting Accuracy điện áp: ≤0,03% + 10mV trong điều kiện hãng quy định
• Setting Accuracy dòng: ≤0,1% + 5mA
• Readback Accuracy điện áp: ≤0,03% + 10mV
• Readback Accuracy dòng: ≤0,1% + 5mA
• Load Regulation điện áp: ≤0,01% + 3mV
• Load Regulation dòng: ≤0,01% + 3mA
• Line/Power Regulation điện áp: ≤0,01% + 3mV
• Line/Power Regulation dòng: ≤0,01% + 3mA
• Ripple & Noise điện áp: ≤5mVp-p / ≤2mVrms
• Ripple & Noise dòng: ≤5mArms
• Băng thông đo ripple/noise: 20Hz–20MHz theo bảng specification
• Chế độ kết hợp: Series / Parallel / Synchronous
• Bộ nhớ: 40 nhóm Storage/Recall
• Timer Output: Có
• Khoảng timer: 0,1–3600 giây
• Độ phân giải timer: 0,1 giây
• Hiển thị: VFD, hiển thị đồng thời dữ liệu 3 kênh
• Output Switch: mỗi kênh có điều khiển output độc lập
• SENSE: Có, tiêu chuẩn
• RS232: Có, tiêu chuẩn
• USB: Có, tiêu chuẩn
• LAN: Tùy chọn lắp từ nhà sản xuất
• Nhiệt độ làm việc: 0–40°C
• Làm mát: quạt thông minh điều chỉnh theo tải
• Kích thước W × H × D: khoảng 255 × 110 × 380mm
• Khối lượng tịnh: khoảng 8,5kg
• Khối lượng đóng gói: khoảng 10kg

Cấu hình 3 kênh độc lập của MPS-3033X

MPS-3033X cung cấp ba kênh điện áp có khả năng điều chỉnh liên tục trong phạm vi định mức. Hai kênh chính CH1 và CH2 có cùng thông số 0–30V/0–3A, trong khi CH3 có dải thấp hơn 0–6V/0–3A.

CH3 của MPS-3033X là kênh điều chỉnh 0–6V, không phải đầu ra 5V cố định như một số dòng nguồn ba kênh truyền thống. Đây là điểm quan trọng cần giữ đúng khi nhập dữ liệu sản phẩm.

Ba kênh đều có thể hiển thị đồng thời điện áp và dòng, giúp người dùng theo dõi nhiều rail nguồn trên một bo mạch mà không phải chuyển qua lại giữa từng channel.

Độ phân giải cao 1mV/1mA

Một trong những đặc điểm nổi bật nhất của Matrix MPS-3033X là độ phân giải cài đặt 1mV cho điện áp và 1mA cho dòng. Readback resolution cũng đạt 1mV/1mA.

So với nguồn bench cơ bản chỉ hiển thị hoặc điều chỉnh theo bước 10mV, 100mV hay 10mA, mức 1mV/1mA của MPS-3033X thuận tiện hơn khi thử các mạch nhạy với thay đổi nhỏ của nguồn cấp.

Cần phân biệt resolution với accuracy. Việc nguồn cho phép đặt bước 1mV không có nghĩa sai số tuyệt đối chỉ 1mV. MATRIX công bố setting accuracy điện áp là ≤0,03% + 10mV và dòng ≤0,1% + 5mA trong điều kiện specification tương ứng.

Độ ổn định điện áp và dòng

MATRIX công bố load regulation điện áp ≤0,01% + 3mV và dòng ≤0,01% + 3mA. Line hoặc power regulation cũng được công bố ở cùng mức ≤0,01% + 3mV cho voltage và ≤0,01% + 3mA cho current.

Load regulation thể hiện khả năng giữ đầu ra ổn định khi tải thay đổi, còn line regulation liên quan đến ảnh hưởng của nguồn cấp đầu vào. Đây là các thông số quan trọng với nguồn phòng thí nghiệm cần duy trì mức DC ổn định trong quá trình thử nghiệm.

Ripple và Noise thấp

Đối với MPS-3033X, MATRIX công bố ripple và noise điện áp ở mức ≤5mVp-p và ≤2mVrms, đo trong băng thông 20Hz–20MHz. Ripple dòng được công bố ≤5mArms.

Mức ripple thấp hữu ích khi cấp nguồn cho mạch analog, audio, cảm biến, mạch khuếch đại hoặc các hệ thống đo mà nhiễu nguồn có thể ảnh hưởng tới tín hiệu.

Nếu thiết bị đã sử dụng lâu và ripple tăng bất thường, cần kiểm tra tụ lọc, phần điều áp, transistor công suất, feedback và các linh kiện liên quan thay vì chỉ căn chỉnh lại giá trị hiển thị.

Chế độ Series giữa CH1 và CH2

MPS-3033X hỗ trợ ghép CH1 và CH2 theo chế độ nối tiếp. Chức năng này cho phép kết hợp hai kênh chính để mở rộng phạm vi điện áp cho ứng dụng phù hợp.

Series mode cũng có thể hữu ích khi cần tạo cấu hình nguồn đối xứng cho mạch analog. Việc chọn điểm giữa và nối tải phải thực hiện đúng sơ đồ của nguồn, đặc biệt khi hệ thống còn kết nối oscilloscope hoặc các thiết bị có earth ground.

Chế độ Parallel giữa CH1 và CH2

Hai kênh 30V/3A cũng có thể làm việc trong chế độ parallel do thiết bị hỗ trợ. Chế độ này được sử dụng khi cần mở rộng khả năng dòng so với một channel độc lập.

Người dùng nên kích hoạt chế độ parallel tích hợp của máy thay vì tự nối song song hai output ở chế độ independent mà không có cơ chế chia dòng phù hợp.

Synchronous Mode

Ngoài Series và Parallel, MPS-X Series còn hỗ trợ Synchronous Mode. Chức năng này giúp CH1 và CH2 phối hợp thay đổi các thông số trong những bài thử cần hai đường nguồn có quan hệ với nhau.

Đây là một khác biệt quan trọng giữa MPS-3033X và các nguồn ba kênh analog đơn giản chỉ có tracking cơ bản.

SENSE bù sụt áp dây dẫn

MPS-3033X có chức năng SENSE tiêu chuẩn. Khi tải đặt cách nguồn một khoảng hoặc dòng tương đối lớn, điện trở của dây có thể tạo ra sụt áp giữa terminal nguồn và điểm tải.

Remote Sense cho phép thiết bị lấy phản hồi điện áp gần tải để bù phần sụt áp trên dây trong phạm vi thiết kế. Tính năng này hữu ích trong các phép đo cần duy trì điện áp chính xác ngay tại DUT thay vì chỉ tại terminal nguồn.

Lưu và gọi lại 40 nhóm thông số

MPS-3033X hỗ trợ 40 groups Storage/Recall. Người dùng có thể lưu nhiều cấu hình điện áp và dòng thường sử dụng rồi gọi lại mà không cần thiết lập lại từng giá trị.

Chức năng này phù hợp với dây chuyền kiểm tra nhiều sản phẩm hoặc phòng R&D thường xuyên lặp lại cùng các điều kiện thử.

Timer Output từ 0,1 đến 3600 giây

MPS-X Series tích hợp chức năng Output Timer với khoảng cài đặt từ 0,1 giây đến 3600 giây và độ phân giải 0,1 giây.

Timer giúp cấp nguồn cho DUT trong một khoảng thời gian xác định, hữu ích cho test chu kỳ, kiểm tra phản ứng khởi động hoặc các bài thử lặp lại không muốn người dùng phải ngắt output thủ công.

USB và RS232 tiêu chuẩn

Matrix MPS-3033X có USB và RS232 dưới dạng giao tiếp tiêu chuẩn. Đây là điểm quan trọng đối với một nguồn lập trình vì thiết bị có thể kết nối máy tính hoặc hệ thống điều khiển tự động.

Trang MATRIX cung cấp riêng tài liệu lập trình SCPI và Modbus cho MPS-S/X/XP Series, phục vụ việc điều khiển nguồn từ phần mềm hoặc hệ thống ATE tương thích.

LAN không phải giao tiếp tiêu chuẩn trên MPS-3033X. Hãng liệt kê LAN là tùy chọn được lắp từ nhà sản xuất. Vì vậy khi nhập sản phẩm không nên mặc định mọi MPS-3033X đều có cổng LAN.

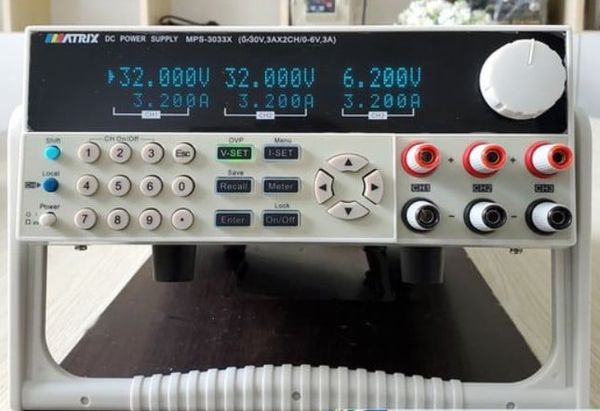

Màn hình VFD hiển thị đồng thời 3 kênh

Nguồn sử dụng màn hình VFD để hiển thị thông số điện áp và dòng của ba channel. Việc theo dõi đồng thời giúp người dùng nhanh chóng phát hiện rail nào đang thay đổi hoặc chuyển trạng thái khi DUT hoạt động.

Mỗi kênh có output switch riêng, vì vậy có thể thiết lập thông số trước rồi bật đầu ra sau khi đã xác nhận mức điện áp và giới hạn dòng phù hợp.

Quạt điều khiển thông minh

MATRIX trang bị intelligent fan có khả năng điều chỉnh tốc độ theo tải. Khi tải thấp, nhu cầu giải nhiệt thấp hơn; khi tải tăng, hệ thống tăng khả năng làm mát phần công suất.

Nếu quạt bị kẹt, bám bụi hoặc suy yếu sau thời gian sử dụng, nhiệt độ bên trong có thể tăng. Vì vậy cần kiểm tra hệ thống làm mát khi nguồn nóng bất thường hoặc hoạt động không ổn định ở công suất cao.

Ứng dụng của Matrix MPS-3033X

• R&D: cấp nhiều rail nguồn cho prototype và hệ thống nhúng.
• Sửa chữa điện tử: giới hạn dòng khi cấp thử bo mạch và linh kiện.
• Phòng thí nghiệm: tạo nhiều mức DC có độ phân giải 1mV/1mA.
• Mạch analog: sử dụng CH1/CH2 cho các cấu hình nguồn đối xứng phù hợp.
• Vi điều khiển và logic: CH3 0–6V phù hợp nhiều rail điện áp thấp.
• ATE: điều khiển từ máy tính qua USB/RS232 và giao thức lập trình.
• Production Test: sử dụng memory và timer để lặp lại điều kiện kiểm tra.
• Đào tạo: thực hành CV/CC, series, parallel và đặc tính tải.

Những lỗi Matrix MPS-3033X có thể gặp

Các biểu hiện dưới đây là những sự cố có thể phát sinh do nguồn AC, tải, dây dẫn, quạt, relay, linh kiện công suất, giao tiếp hoặc quá trình lão hóa. Đây không phải khẳng định Matrix MPS-3033X có lỗi thiết kế.

Máy không lên nguồn

Cần kiểm tra dây nguồn, cầu chì, nguồn AC, mạch nguồn phụ và các rail cấp cho bo điều khiển trước khi kết luận mainboard hỏng.

Một kênh không có output

Kiểm tra output switch của đúng channel, giá trị cài đặt, giới hạn dòng, terminal, relay và tầng công suất của kênh tương ứng.

Điện áp tụt khi gắn tải

Nguồn có thể đang đạt giới hạn dòng hoặc đã chuyển sang chế độ CC. Ngoài ra cần kiểm tra dây output, tiếp xúc terminal và công suất tải.

Điện áp tại tải thấp hơn giá trị cài

Nếu dòng tải lớn hoặc dây dài, sụt áp trên dây có thể là nguyên nhân. Có thể kiểm tra và sử dụng SENSE đúng cách nếu ứng dụng yêu cầu.

Không kết nối được USB hoặc RS232

Cần kiểm tra cáp, cổng COM, driver, baud rate, giao thức và cấu hình phần mềm trước khi kiểm tra phần cứng giao tiếp.

Không hoạt động đúng ở Series/Parallel

Cần kiểm tra mode đang chọn, relay chuyển cấu hình, terminal và trạng thái CH1/CH2. Không nên tự đấu lại bên ngoài khi chưa xác định đúng nguyên nhân.

Ripple đầu ra tăng cao

Cần kiểm tra tụ lọc, transistor công suất, mạch điều áp và feedback nếu ripple vượt xa mức bình thường. Specification điện áp của MPS-3033X là ≤5mVp-p và ≤2mVrms.

Quy trình khoanh vùng sự cố Matrix MPS-3033X

• Bước 1: xác nhận đúng model MPS-3033X.
• Bước 2: bật nguồn không tải và kiểm tra màn hình VFD.
• Bước 3: kiểm tra riêng CH1 từ điện áp thấp lên cao.
• Bước 4: kiểm tra riêng CH2 và so sánh với CH1.
• Bước 5: kiểm tra CH3 trong toàn dải 0–6V.
• Bước 6: so sánh readback với đồng hồ tham chiếu.
• Bước 7: thử giới hạn dòng và trạng thái CV/CC.
• Bước 8: kiểm tra SENSE nếu điện áp tại tải bị hụt.
• Bước 9: thử Series, Parallel và Synchronous Mode.
• Bước 10: kiểm tra chức năng Memory và Timer.
• Bước 11: kiểm tra USB/RS232 nếu hệ thống dùng điều khiển từ xa.
• Bước 12: đo ripple và kiểm tra phần công suất nếu output không ổn định.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Cầu chì và mạch nguồn: khi máy không khởi động.
• Tụ lọc: khi ripple tăng hoặc nguồn dao động.
• Transistor công suất: khi một channel mất output hoặc không chịu tải.
• Mạch CV/CC: khi nguồn không giữ áp hoặc giới hạn dòng đúng.
• Current Shunt: khi readback dòng sai.
• Mạch feedback: khi output không ổn định.
• SENSE: kiểm tra khi chức năng bù điện áp không hoạt động.
• Relay Series/Parallel: khi không chuyển được chế độ.
• VFD: kiểm tra khi mất segment hoặc hiển thị bất thường.
• USB/RS232: kiểm tra khi điều khiển từ PC mất kết nối.
• Quạt: kiểm tra khi thiết bị nóng hoặc tiếng quạt bất thường.
• Terminal Output: kiểm tra khi lỏng, cháy hoặc oxy hóa.
• Calibration: thực hiện khi giá trị setting/readback lệch sau khi đã loại trừ lỗi phần cứng.

Phân biệt Matrix MPS-3033X với các model gần giống

• MPS-3033X: CH1/CH2 0–30V/3A, CH3 0–6V/3A.
• MPS-3063X: CH1/CH2 0–30V/6A, CH3 0–6V/3A.
• MPS-6033X: CH1/CH2 0–60V/3A, CH3 0–6V/3A.

Các model MPS-X có giao diện và chức năng gần giống nhau nhưng dải điện áp, dòng và công suất mỗi channel khác nhau. Không được lấy thông số 6A của MPS-3063X hoặc 60V của MPS-6033X gán sang MPS-3033X.

Những điểm dễ nhập sai về Matrix MPS-3033X

• Model chính xác là MPS-3033X.
• Đây là nguồn DC lập trình 3 kênh.
• CH1 và CH2 là 0–30V/0–3A.
• CH3 là 0–6V/0–3A, không phải 5V cố định.
• Công suất từng kênh lần lượt là 90W / 90W / 18W.
• Độ phân giải setting là 1mV/1mA.
• Readback resolution cũng là 1mV/1mA.
• Không nhầm resolution 1mV với accuracy tuyệt đối 1mV.
• Voltage setting accuracy là ≤0,03% + 10mV.
• Current setting accuracy của MPS-3033X là ≤0,1% + 5mA.
• Ripple điện áp là ≤5mVp-p / ≤2mVrms.
• Ripple dòng là ≤5mArms.
• CH1/CH2 hỗ trợ Series, Parallel và Synchronous Mode.
• Có 40 nhóm Storage/Recall.
• Timer có dải 0,1–3600 giây.
• Có SENSE tiêu chuẩn.
• Có RS232 và USB tiêu chuẩn.
• LAN là tùy chọn, không phải mặc định.
• Màn hình là VFD và hiển thị đồng thời dữ liệu 3 kênh.
• Kích thước khoảng 255 × 110 × 380mm.
• Khối lượng tịnh khoảng 8,5kg.
• Không lấy thông số MPS-3063X hoặc MPS-6033X gán sang model này.

FAQ – Máy cấp nguồn lập trình Matrix MPS-3033X

MPS-3033X có bao nhiêu kênh?

Thiết bị có ba kênh DC độc lập.

CH1 và CH2 có thông số bao nhiêu?

Mỗi kênh điều chỉnh từ 0–30V và 0–3A, công suất tối đa 90W.

CH3 có phải 5V cố định không?

Không. CH3 của MPS-3033X điều chỉnh liên tục từ 0–6V và 0–3A, công suất tối đa 18W.

MPS-3033X có thực sự đạt độ phân giải 1mV/1mA không?

Có. MATRIX công bố cả setting resolution và readback resolution đều đạt 1mV cho điện áp và 1mA cho dòng.

Ripple của MPS-3033X bao nhiêu?

Điện áp ≤5mVp-p hoặc ≤2mVrms; dòng ≤5mArms theo bảng specification của MATRIX.

MPS-3033X có thể ghép hai kênh không?

Có. CH1 và CH2 hỗ trợ Series, Parallel và Synchronous Mode.

MPS-3033X có điều khiển bằng máy tính không?

Có. USB và RS232 là giao tiếp tiêu chuẩn và MATRIX cung cấp tài liệu lập trình cho MPS-X Series.

MPS-3033X có LAN không?

LAN được hãng liệt kê là tùy chọn lắp từ nhà sản xuất, không phải cấu hình mặc định trên mọi MPS-3033X.

MPS-3033X có lưu cấu hình được không?

Có. Thiết bị hỗ trợ lưu và gọi lại 40 nhóm thông số.

MPS-3033X có hẹn giờ output không?

Có. Timer có thể đặt từ 0,1 đến 3600 giây với độ phân giải 0,1 giây.

Kiểm tra, sửa chữa Matrix MPS-3033X tại Viện Máy Tính

Matrix MPS-3033X là máy cấp nguồn lập trình 3 kênh có CH1/CH2 0–30V/0–3A và CH3 0–6V/0–3A, độ phân giải setting/readback 1mV/1mA, ripple điện áp ≤2mVrms, hỗ trợ Series, Parallel, Synchronous Mode, SENSE, timer, bộ nhớ 40 nhóm và giao tiếp USB/RS232.

Khi thiết bị gặp tình trạng không lên nguồn, một kênh mất output, điện áp hoặc dòng readback sai, không giới hạn dòng, ripple tăng, SENSE không hoạt động, Series/Parallel lỗi, VFD hiển thị bất thường hoặc mất kết nối USB/RS232, cần kiểm tra mạch nguồn, phần công suất, current shunt, feedback, relay, giao tiếp và calibration trước khi quyết định thay linh kiện.

Nếu cần kiểm tra mạch nguồn, transistor công suất, CV/CC, current shunt, SENSE, relay Series/Parallel, VFD, USB/RS232, quạt hoặc hiệu chuẩn máy cấp nguồn lập trình Matrix MPS-3033X 1mV/1mA, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
