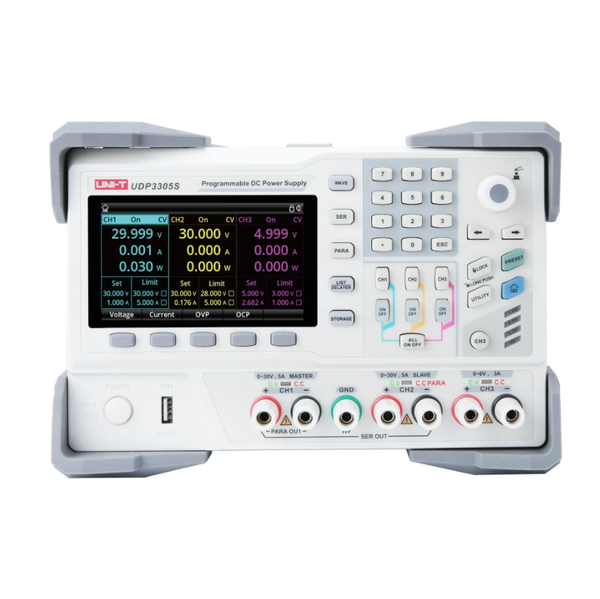

UNI-T UDP3305S-E – Nguồn DC tuyến tính lập trình 4 kênh

UNI-T UDP3305S-E là máy cấp nguồn DC tuyến tính 4 kênh, phù hợp cho sửa chữa điện tử, nghiên cứu, đào tạo, kiểm tra mạch, thử nghiệm thiết bị và cấp nguồn cho các dự án kỹ thuật. Thiết bị hỗ trợ nhiều đầu ra độc lập, giúp người dùng cấp nguồn cho nhiều mạch hoặc nhiều mức điện áp trong cùng một thời điểm.

Nguồn DC tuyến tính phù hợp với công việc cần nguồn điện ổn định, độ nhiễu thấp và khả năng kiểm soát điện áp, dòng điện chính xác. Thiết bị thường được sử dụng trong bàn kỹ thuật điện tử, phòng thí nghiệm, xưởng bảo trì, trung tâm đào tạo và khu vực sửa chữa thiết bị.

Bốn kênh đầu ra cho nhiều nhu cầu cấp nguồn

UNI-T UDP3305S-E có bốn kênh đầu ra, hỗ trợ cấp nguồn cho các loại mạch điện tử khác nhau.

Kênh CH1 và CH2 là hai kênh độc lập, mỗi kênh có thể điều chỉnh điện áp từ 0–30V và dòng điện từ 0–5A. Hai kênh này phù hợp để cấp nguồn cho bo mạch, mạch công suất nhỏ, mạch điều khiển, module điện tử, thiết bị thử nghiệm và các dự án DIY.

Kênh CH3 hỗ trợ điện áp từ 0–6V, dòng điện từ 0–3A. Kênh này phù hợp với mạch logic, module điện áp thấp, vi điều khiển, mạch cảm biến hoặc các thiết bị cần nguồn điện áp thấp.

Kênh CH4 là cổng USB 5V với dòng điện tối đa 2A. Người dùng có thể dùng cổng này để cấp nguồn cho một số thiết bị USB, module phát triển hoặc thiết bị điện tử tiêu thụ điện áp 5V.

CH1 và CH2 có thể vận hành độc lập, đồng thời hỗ trợ ghép nối tiếp hoặc song song. Chế độ nối tiếp giúp mở rộng điện áp đầu ra, trong khi chế độ song song hỗ trợ tăng khả năng cấp dòng cho một số nhu cầu thử nghiệm.

Điều chỉnh điện áp và dòng điện dễ theo dõi

UNI-T UDP3305S-E có màn hình TFT 4,3 inch hiển thị thông số điện áp, dòng điện, công suất và trạng thái đầu ra. Màn hình giúp người dùng theo dõi từng kênh nguồn trong quá trình kiểm tra mạch.

Thiết bị có độ phân giải cài đặt điện áp 10mV và độ phân giải dòng điện 1mA. Người dùng có thể điều chỉnh mức nguồn phù hợp với từng loại mạch, hạn chế nguy cơ cấp điện áp hoặc dòng điện quá cao gây hư hỏng linh kiện.

Nguồn hỗ trợ chế độ điện áp không đổi và dòng điện không đổi. Khi mạch tiêu thụ dòng vượt mức giới hạn đã thiết lập, thiết bị chuyển sang chế độ giới hạn dòng để hạn chế rủi ro cho mạch đang thử nghiệm.

Để đảm bảo an toàn, nên đặt giới hạn dòng thấp trước khi cấp nguồn lần đầu cho bo mạch chưa rõ tình trạng. Sau khi theo dõi mức tiêu thụ điện và xác định mạch hoạt động ổn định, người dùng có thể điều chỉnh dòng điện phù hợp với yêu cầu thực tế.

Kết nối và bảo vệ thiết bị

UNI-T UDP3305S-E hỗ trợ các cổng kết nối USB Device, USB Host, LAN, RS-232 và Digital I/O. Các cổng này hỗ trợ kết nối thiết bị với máy tính, hệ thống điều khiển hoặc môi trường thử nghiệm phù hợp.

Thiết bị được trang bị các cơ chế bảo vệ như bảo vệ quá áp, bảo vệ quá dòng và bảo vệ quá nhiệt. Các tính năng này giúp giảm rủi ro khi xảy ra tình trạng chập mạch, cấp sai mức điện áp, tải tiêu thụ vượt giới hạn hoặc thiết bị hoạt động ở nhiệt độ cao.

Tuy có chức năng bảo vệ, người dùng vẫn cần kiểm tra cực dương và cực âm trước khi cấp nguồn. Đấu ngược cực, đấu nhầm đầu ra hoặc thiết lập điện áp quá cao vẫn có thể gây ảnh hưởng đến mạch điện tử đang thử nghiệm.

Một số thông số cơ bản của UNI-T UDP3305S-E gồm:

• Loại thiết bị: Nguồn DC tuyến tính lập trình

• Số kênh đầu ra: 4 kênh

• Tổng công suất: 328W

• CH1: 0–30V, 0–5A

• CH2: 0–30V, 0–5A

• CH3: 0–6V, 0–3A

• CH4: USB 5V, tối đa 2A

• Độ phân giải điện áp: 10mV

• Độ phân giải dòng điện: 1mA

• Màn hình: TFT 4,3 inch

• Kết nối: USB Device, USB Host, LAN, RS-232 và Digital I/O

• Bảo vệ: Quá áp, quá dòng và quá nhiệt

• Loại nguồn: Nguồn DC tuyến tính

• Trọng lượng tham khảo: Khoảng 10,2 kg

Lưu ý sử dụng và nguyên nhân hư hỏng

Trước khi kết nối với bo mạch hoặc thiết bị cần cấp nguồn, nên kiểm tra mức điện áp và giới hạn dòng điện trên từng kênh. Không nên cấp nguồn trực tiếp với điện áp cao khi chưa xác định được yêu cầu của mạch.

Khi thử mạch mới hoặc bo mạch có dấu hiệu chập, nên đặt giới hạn dòng thấp. Nếu dòng điện tăng bất thường ngay sau khi bật đầu ra, cần tắt nguồn và kiểm tra lại mạch trước khi tiếp tục.

Một số nguyên nhân thường gây lỗi hoặc làm giảm độ ổn định của nguồn DC gồm:

• Đấu ngược cực dương và cực âm.

• Cấp điện áp cao hơn khả năng chịu đựng của mạch.

• Đặt giới hạn dòng quá cao khi kiểm tra bo mạch chưa rõ tình trạng.

• Chập trực tiếp hai đầu cực đầu ra.

• Sử dụng dây nguồn quá mỏng, dây bị đứt lõi hoặc đầu kẹp oxy hóa.

• Để vật kim loại rơi vào cọc đấu nguồn.

• Che kín khe tản nhiệt khi máy hoạt động trong thời gian dài.

• Đặt thiết bị ở nơi nóng, ẩm, bụi nhiều hoặc gần hóa chất.

• Sử dụng nguồn liên tục với tải nặng trong thời gian dài.

• Làm rơi, va đập mạnh hoặc di chuyển máy khi chưa tắt nguồn.

• Cắm rút cổng USB, LAN hoặc RS-232 không đúng cách.

• Tự tháo máy, can thiệp vào mạch công suất hoặc quạt tản nhiệt khi không có chuyên môn.

Nếu máy nóng bất thường, quạt phát tiếng lớn, điện áp đầu ra dao động, màn hình hiển thị lỗi, kênh nguồn không điều chỉnh được hoặc thiết bị tự ngắt liên tục, nên dừng sử dụng để kiểm tra.

Kiểm tra và sửa UNI-T UDP3305S-E tại Viện Máy Tính

Khi UNI-T UDP3305S-E không lên nguồn, không có điện áp đầu ra, không điều chỉnh được dòng điện, một kênh nguồn không hoạt động, màn hình lỗi, phím điều khiển không phản hồi, cổng USB không nhận, quạt không chạy hoặc máy báo lỗi bảo vệ liên tục, hãy mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra.

Viện Máy Tính hỗ trợ kiểm tra, sửa chữa và hỗ trợ kỹ thuật cho nguồn DC, thiết bị đo, thiết bị điện tử và các thiết bị dùng trong bàn kỹ thuật. Kỹ thuật viên kiểm tra nguồn vào, mạch nguồn, kênh đầu ra, cọc đấu nguồn, màn hình, nút điều khiển, hệ thống quạt, bo mạch công suất, mạch bảo vệ và các cổng kết nối của thiết bị.

Quá trình kiểm tra và sửa chữa được thực hiện tại Viện Máy Tính. Khách hàng có thể ngồi xem trực tiếp quá trình kỹ thuật viên kiểm tra và xử lý thiết bị.

Khi mang UNI-T UDP3305S-E đến kiểm tra, nên đem theo dây nguồn, dây cấp nguồn đầu ra, các đầu kẹp đang dùng và bo mạch hoặc thiết bị có biểu hiện bất thường khi cấp nguồn nếu có. Việc mang đầy đủ phụ kiện giúp kỹ thuật viên kiểm tra đúng tình trạng thực tế và xác định nguyên nhân lỗi nhanh hơn.

Kết luận

UNI-T UDP3305S-E là nguồn DC tuyến tính 4 kênh phù hợp cho công việc sửa chữa, kiểm tra và thử nghiệm mạch điện tử. Hai kênh 0–30V/5A, một kênh 0–6V/3A và cổng USB 5V/2A giúp thiết bị đáp ứng nhiều nhu cầu cấp nguồn trong cùng một không gian làm việc.

Để sử dụng ổn định, cần đặt đúng điện áp, giới hạn dòng phù hợp, kiểm tra cực cấp nguồn trước khi bật đầu ra và giữ thiết bị thông thoáng khi vận hành. Không nên tự tháo thiết bị hoặc tiếp tục sử dụng khi nguồn có biểu hiện nóng bất thường, điện áp dao động hoặc lỗi bảo vệ liên tục.

Khi nguồn UNI-T UDP3305S-E gặp lỗi về đầu ra, màn hình, mạch nguồn, quạt, nút điều khiển hoặc cổng kết nối, hãy mang trực tiếp thiết bị đến Viện Máy Tính để kiểm tra, sửa chữa và hỗ trợ kỹ thuật.
