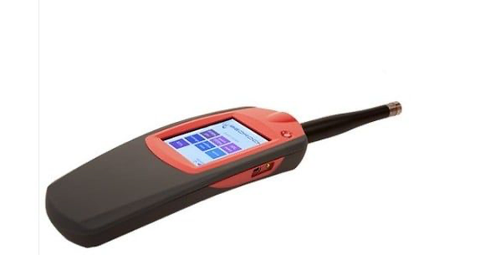

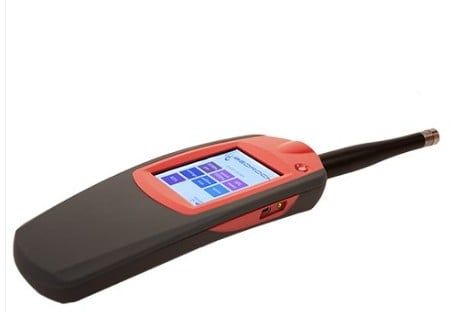

Bedrock SM90 là thiết bị đo âm học chuyên nghiệp Class 1 / Type 1 do Bedrock Audio phát triển tại Hà Lan. Thiết bị được thiết kế cho các ứng dụng yêu cầu độ chính xác cao như đo mức áp suất âm, đánh giá tiếng ồn môi trường, âm học công trình, âm học phòng, kiểm tra hệ thống âm thanh, đo độ rõ lời nói và các phép đo chuyên sâu trong lĩnh vực tư vấn âm học.
SM90 đáp ứng yêu cầu của máy đo mức âm Class 1 theo IEC 61672 và Type 1 theo ANSI S1.4. Thiết bị sử dụng microphone condenser prepolarized kích thước 1/2 inch có thể tháo rời, dải tần 20Hz–20kHz và dải động 30–130dB với microphone tiêu chuẩn đi kèm. Khi sử dụng attenuator tùy chọn, Bedrock công bố khả năng đo mức âm tới khoảng 145dB.
Không chỉ là một sound level meter thông thường, Bedrock SM90 tích hợp nhiều module đo âm học trong cùng một thiết bị như STIPA, Full STI, Speech Level, Real Time Analyzer, FFT, RT60, Noise Curves, Statistical Acoustics, THD+N, đo tần số cơ bản, âm học công trình, logging dài hạn, oscilloscope âm thanh và ghi âm đã hiệu chuẩn.
Điểm quan trọng nhất của Bedrock SM90 là khả năng đáp ứng yêu cầu Class 1 của IEC 61672. Class 1 được sử dụng cho những phép đo yêu cầu độ chính xác cao hơn so với thiết bị Class 2, đặc biệt trong đo kiểm chuyên nghiệp, tư vấn âm học, đánh giá môi trường hoặc những ứng dụng cần kết quả có độ tin cậy cao.
SM90 đồng thời được Bedrock công bố là Type 1 theo ANSI S1.4. Khi nhập dữ liệu sản phẩm cần giữ đúng hai khái niệm này và không mô tả SM90 thành Class 2 như Bedrock SM50.
Bedrock SM90 sử dụng capsule microphone prepolarized kích thước 1/2 inch. Đây là cấu hình phổ biến trên các thiết bị đo âm học chính xác cao nhờ đáp ứng tần số rộng và khả năng sử dụng cho nhiều loại phép đo âm thanh chuyên nghiệp.
Capsule của SM90 có thể tháo rời. Bedrock cho biết microphone có khả năng tương thích với nhiều loại capsule UNC cao cấp thông dụng của các nhà sản xuất khác. Tuy nhiên khi thay microphone cần kiểm tra độ tương thích điện, cơ khí và thực hiện hiệu chuẩn phù hợp trước khi sử dụng cho phép đo chính thức.
Trang sản phẩm hiện hành của Bedrock công bố SM90 có dải tần từ 20Hz đến 20.000Hz, bao phủ phần lớn vùng âm thanh nghe được của con người.
Với microphone tiêu chuẩn đi kèm, dynamic range được công bố 30–130dB. Khi cần đo mức âm cao hơn, hãng cung cấp attenuator tùy chọn để mở rộng khả năng đo tới khoảng 145dB.
Không nên hiểu 145dB là dải tiêu chuẩn của máy khi chỉ sử dụng microphone đi kèm. Đây là mức mở rộng yêu cầu phụ kiện attenuator riêng.
SM90 hỗ trợ các trọng số tần số A, C và Z. A-weighting thường được sử dụng trong đánh giá tiếng ồn liên quan tới cảm nhận của tai người. C-weighting ít suy giảm các thành phần tần số thấp hơn và có thể hữu ích trong các phép đo tiếng ồn công suất cao hoặc đánh giá peak tùy phương pháp đo.
Z-weighting là đáp tuyến gần như phẳng trong vùng tần số quy định, phù hợp khi cần quan sát mức tín hiệu mà không áp dụng đặc tính A hoặc C.
Bedrock SM90 hỗ trợ Fast, Slow và Impulse time weighting. Fast phản ứng nhanh hơn với thay đổi mức âm, Slow cho chỉ thị ổn định hơn khi tín hiệu dao động, còn Impulse được sử dụng khi cần phản ứng với những biến đổi âm thanh có tính xung.
Việc lựa chọn time weighting phải phù hợp với tiêu chuẩn hoặc quy trình đo đang áp dụng. Không nên thay đổi Fast/Slow/Impulse tùy ý giữa các phép đo cần so sánh trực tiếp.
Ngoài mức âm tức thời, SM90 hỗ trợ Leq và SEL. Leq biểu thị mức âm tương đương trong khoảng thời gian đo, được sử dụng rộng rãi trong đánh giá tiếng ồn môi trường và nghề nghiệp.
Thiết bị còn hỗ trợ thống kê âm học với các percentile như L10, L90 và những mức thống kê khác. Những đại lượng này có thể được dùng để đánh giá biến động tiếng ồn hoặc phân tách mức nền và các sự kiện âm thanh nổi bật.
SM90 không chỉ đo mức tiếng ồn mà còn tích hợp các chức năng đánh giá độ rõ lời nói. STIPA hỗ trợ Quick Screening, Pro Mode và Averaging Mode, phù hợp với kiểm tra hệ thống PA/VA, nhà ga, trường học, trung tâm thương mại, phòng họp và các công trình sử dụng hệ thống thông báo bằng giọng nói.
Thiết bị cũng hỗ trợ Full STI bằng phương pháp trực tiếp. Bedrock công bố thời gian phép đo Full STI khoảng 65 giây. Đây là điểm khác biệt quan trọng giữa SM90 và nhiều sound level meter cơ bản chỉ có chức năng đo SPL.
SM90 tích hợp Real Time Analyzer với các độ rộng dải 1/1, 1/3, 1/6 và 1/12 octave. RTA cho phép quan sát cách năng lượng âm thanh phân bố theo các dải tần thay vì chỉ hiển thị một giá trị dB tổng.
Chức năng này hữu ích khi phân tích tiếng ồn máy móc, cân chỉnh hệ thống âm thanh, kiểm tra đáp tuyến phòng, tìm dải tần gây cộng hưởng hoặc đánh giá hiệu quả của giải pháp tiêu âm.
Khi cần độ phân giải tần số chi tiết hơn octave analyzer, người dùng có thể sử dụng FFT. Bedrock công bố SM90 có khả năng phân tích FFT tới 32.768 lines.
FFT phù hợp để nhận diện thành phần tonal, tiếng rít, hum, tần số quay hoặc những thành phần phổ hẹp mà RTA octave thông thường khó thể hiện chi tiết.
Bedrock SM90 tích hợp module đo thời gian vang RT60 với các đại lượng T20, T30 và EDT. Chức năng này phục vụ đánh giá âm học phòng trong hội trường, phòng học, studio, nhà thờ, phòng họp và nhiều không gian khác.
Bedrock công bố SM90 hỗ trợ các phép đo reverberation time phục vụ ứng dụng theo ISO 3382. Khi thực hiện phép đo thực tế cần có nguồn âm, vị trí microphone và quy trình phù hợp với mục đích đánh giá.
SM90 hỗ trợ nhiều hệ thống đường cong đánh giá tiếng ồn như NR, NC, PNC, NCB, RC và RC Mark II. Các chỉ số này được sử dụng trong thiết kế HVAC, đánh giá tiếng ồn nền phòng và tư vấn âm học công trình.
Firmware của SM90 hỗ trợ nhiều phép đo building acoustics gồm D, R′, DnT và Dn, cùng SRI/STC. Các chức năng này giúp thiết bị được sử dụng trong đánh giá khả năng cách âm giữa các không gian và các cấu kiện công trình.
Để có kết quả phù hợp tiêu chuẩn, phép đo cách âm thường cần thêm nguồn phát âm, nhiều vị trí đo và các dữ liệu phòng liên quan. SM90 là thiết bị đo trung tâm nhưng không thay thế toàn bộ thiết bị phụ trợ cần thiết của một phép thử công trình hoàn chỉnh.
Bedrock SM90 hỗ trợ logging dài hạn cho LEQ và RTA. Người dùng có thể ghi lại biến thiên mức âm hoặc phổ theo thời gian để phục vụ khảo sát môi trường, tiếng ồn máy móc và kiểm tra những sự kiện không diễn ra liên tục.
Dữ liệu được lưu trên bộ nhớ trong và có thể truyền sang máy tính để xử lý. Trang sản phẩm hiện hành ghi dung lượng lưu trữ 16GB, trong đó ít nhất khoảng 95% có thể sử dụng cho dữ liệu người dùng.
SM90 có thể ghi audio vào bộ nhớ trong theo dạng đã hiệu chuẩn. Điều này giúp người sử dụng không chỉ lưu giá trị dB mà còn giữ lại tín hiệu âm thanh phục vụ kiểm tra sâu hơn sau phép đo.
Chế độ USB Audio Device cho phép đưa tín hiệu audio đã hiệu chuẩn sang phần mềm chạy trên máy tính. Đây là tính năng hữu ích khi cần kết hợp phần cứng microphone Class 1 của SM90 với các ứng dụng phân tích chuyên dụng trên PC.
Ngoài đầu vào microphone, nền tảng SM90 còn tích hợp AC Voltmeter phục vụ đo tín hiệu audio line level với các đơn vị dBU, dBV và Vrms.
Audio Oscilloscope giúp quan sát dạng sóng âm thanh trực tiếp. Đây là tính năng bổ trợ hữu ích khi kiểm tra hệ thống audio, tín hiệu line và các bất thường không thể đánh giá chỉ qua SPL.
Trang sản phẩm Bedrock hiện hành mô tả SM90 sử dụng màn hình LCD màu cảm ứng điện trở. Người dùng có thể chọn module đo, thay đổi cấu hình và xem kết quả trực tiếp trên thiết bị mà không bắt buộc phải kết nối máy tính.
Dữ liệu đo và audio được lưu vào bộ nhớ trong. Trang hiện hành ghi 16GB storage và giao tiếp USB-C tốc độ cao để truy cập dữ liệu. Khi gặp thiết bị SM90 đời cũ hơn, cấu hình phần cứng thực tế nên được kiểm tra theo revision của máy thay vì mặc định mọi thế hệ đều giống nhau.
Bedrock cho biết SM90 được cung cấp cùng các phụ kiện cần thiết như microphone, bộ sạc, cáp, windscreen và hộp vận chuyển ruggedized waterproof. Windscreen giúp giảm ảnh hưởng của luồng không khí lên microphone trong những điều kiện đo phù hợp.
Đối với phép đo Class 1 chính thức, người sử dụng cũng cần quan tâm tới quy trình hiệu chuẩn trước và sau phép đo bằng acoustic calibrator phù hợp theo yêu cầu của phương pháp thử.
Các tình trạng dưới đây là những sự cố có thể xuất hiện do microphone, pin, cáp USB, bộ nhớ, firmware, hiệu chuẩn hoặc điều kiện môi trường. Đây không phải khẳng định Bedrock SM90 có lỗi thiết kế.
Cần kiểm tra trạng thái pin tích hợp, bộ sạc, cáp USB và mạch sạc. Pin đã sử dụng lâu có thể suy giảm dung lượng và cần được đánh giá trước khi thay thế.
Cần kiểm tra microphone, capsule, windscreen, kết nối microphone và trạng thái hiệu chuẩn. Cũng cần xác nhận đúng A/C/Z weighting và Fast/Slow/Impulse trước khi kết luận phần cứng bị lỗi.
Kiểm tra capsule tháo rời, chân tiếp xúc và phần preamplifier. Không tự thay microphone khác nếu chưa xác định khả năng tương thích và quy trình calibration.
Cần kiểm tra dung lượng bộ nhớ, hệ thống file và firmware. Nên sao lưu dữ liệu quan trọng sang máy tính trước khi thực hiện reset hoặc cập nhật firmware.
Kiểm tra cáp, cổng USB, chế độ kết nối và hệ điều hành. Cần phân biệt chế độ truy cập dữ liệu với USB Audio Device nếu phần mềm không nhận đúng loại giao tiếp.
Cần kiểm tra cấu hình module, calibration, microphone, vị trí đo và điều kiện môi trường. Với STIPA còn cần xác nhận tín hiệu phát và hệ thống âm thanh đang được đo đúng quy trình.
SM90 là Sound Level Meter Class 1 theo IEC 61672 và Type 1 theo ANSI S1.4.
Trang sản phẩm hiện hành công bố dải động 30–130dB với microphone đi kèm. Có thể mở rộng tới khoảng 145dB bằng attenuator bán riêng.
Dải tần được nhà sản xuất công bố là 20Hz–20.000Hz.
Có. Thiết bị hỗ trợ Quick Screening, Pro và Averaging Mode.
Có. Full STI sử dụng phương pháp trực tiếp với thời gian đo khoảng 65 giây.
Có. Real Time Analyzer hỗ trợ 1/1, 1/3, 1/6 và 1/12 octave.
Có. FFT Analyzer hỗ trợ phân tích chi tiết tới 32.768 lines.
Có. Module RT60 hỗ trợ T20, T30 và EDT.
Có. Thiết bị hỗ trợ calibrated audio recording và có thể hoạt động như calibrated USB audio device cho phần mềm PC.
Có các module hỗ trợ building acoustics như D, R′, DnT, Dn và SRI/STC. Một phép thử hoàn chỉnh vẫn cần nguồn âm, vị trí đo và quy trình phù hợp với tiêu chuẩn áp dụng.
Bedrock SM90 là máy đo âm học Class 1 đa chức năng với microphone 1/2 inch, dải tần 20Hz–20kHz, SLM A/C/Z, Fast/Slow/Impulse, STIPA, Full STI, RTA, FFT, RT60, Noise Curves, logging và ghi âm đã hiệu chuẩn.
Khi SM90 gặp tình trạng không khởi động, pin không sạc, microphone không nhận, mức dB sai, kết quả calibration lệch, màn hình cảm ứng bất thường, không ghi dữ liệu, lỗi STIPA/RTA/FFT hoặc không kết nối USB, cần kiểm tra microphone, preamplifier, pin, bộ nhớ, cổng giao tiếp và firmware.
Nếu cần kiểm tra microphone, capsule, preamplifier, màn hình, pin, mạch sạc, USB, bộ nhớ, firmware hoặc hiệu chuẩn lại máy đo cường độ âm thanh Class 1 Bedrock SM90, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
