Máy in 3D Creality CR-10 MAX – Khổ in 450 x 450 x 470mm, BLTouch, Dual Z

Creality CR-10 MAX là máy in 3D FDM/FFF khổ lớn thuộc CR Series, cung cấp vùng tạo mẫu 450 x 450 x 470mm, tương đương khoảng 45 x 45 x 47cm. Đây là một trong những model Creality thế hệ trước có vùng in rất lớn, phù hợp cho prototype kích thước lớn, mô hình kiến trúc, đạo cụ cosplay, tượng, vỏ thiết bị và các chi tiết cần giảm số lần chia nhỏ model.

CR-10 MAX sử dụng Bowden Extruder, nozzle tiêu chuẩn 0.4mm, BLTouch Auto Leveling, Dual Z-axis, màn hình cảm ứng màu 4.3 inch, cảm biến hết filament và Power Loss Recovery. Máy sử dụng nguồn công suất định mức 750W để đáp ứng bàn nhiệt kích thước lớn 450 x 450mm.

Model này cần được phân biệt với CR-6 MAX và CR-M4. CR-10 MAX có vùng in 450 x 450 x 470mm tương tự CR-M4 nhưng phần cứng thuộc thế hệ cũ hơn: Bowden Extruder, nozzle 250°C, mainboard V2.4 8-bit và BLTouch; CR-M4 sử dụng Direct Drive, CR Touch, nozzle 300°C và nền tảng điện tử mới hơn.

Thông số kỹ thuật Creality CR-10 MAX

• Thương hiệu: Creality.
• Model: CR-10 MAX.
• Thời điểm ra mắt: khoảng năm 2019.
• Công nghệ in: FDM / FFF.
• Vùng in: 450 x 450 x 470mm.
• Extruder: Bowden Extruder.
• Số extruder: 1.
• Đường kính filament: 1.75mm.
• Filament Creality liệt kê: PLA, TPU, PETG, PLA-Wood, Gradient Color Filament và Copper-filled Filament.
• Nozzle tiêu chuẩn: 0.4mm.
• Nhiệt độ nozzle tối đa: 250°C.
• Nhiệt độ bàn tối đa: 100°C.
• Layer Height: 0.1–0.4mm.
• Độ chính xác: ±0.1mm.
• Tốc độ tối đa: 100mm/s.
• Tốc độ điển hình: khoảng 50mm/s.
• Auto Leveling: BLTouch.
• Auxiliary Leveling: có.
• Z-axis: Dual Z-axis.
• Build Surface: Frosted Bed Sticker theo bảng so sánh CR Series hiện hành.
• Platform Board thay thế: 470 x 470 x 3mm.
• Mã Platform Board: 4004090003.
• Filament Runout Sensor: có.
• Power Loss Recovery: có.
• Silent Mainboard: có.
• Mainboard thay thế chính hãng: V2.4, 8-bit, TMC2208, ATmega2560.
• Mã Mainboard: 4002020003.
• Màn hình: 4.3-inch Color Touch Screen.
• File Transfer: SD Card và USB Cable.
• Định dạng model: STL, OBJ, AMF.
• Slicer: Creality Slicer, Cura, Repetier-Host, Simplify3D.
• Nguồn vào: 100–240V AC, 50/60Hz.
• Điện áp hệ thống: 24V.
• Công suất định mức: 750W.
• Kích thước máy: 650 x 785 x 735mm.
• Kích thước đóng gói: 735 x 735 x 305mm.
• Khối lượng tịnh: khoảng 20kg.
• Khối lượng đóng gói: khoảng 24.8kg.

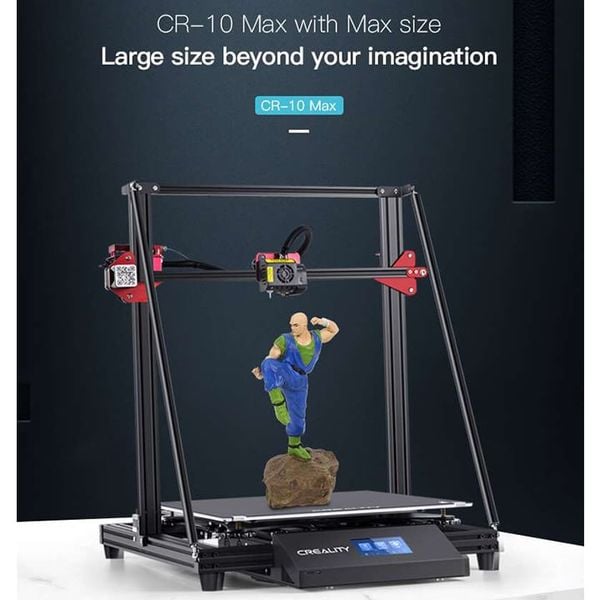

Khổ in lớn 450 x 450 x 470mm

Build volume 450 x 450 x 470mm là đặc điểm nổi bật nhất của CR-10 MAX. Diện tích bàn 450 x 450mm cho phép in các chi tiết rất lớn hoặc bố trí nhiều sản phẩm nhỏ trong cùng một lượt, trong khi chiều cao 470mm phù hợp với tượng, đạo cụ hoặc các prototype cao.

Vùng in lớn cũng làm việc cân bàn, độ phẳng platform và nhiệt độ bề mặt trở nên quan trọng hơn. Một sai lệch nhỏ ở mép bàn có thể ảnh hưởng rõ tới first layer của model kích thước lớn, vì vậy CR-10 MAX được Creality trang bị BLTouch kết hợp khả năng auxiliary leveling.

BLTouch Auto Leveling

Creality xác nhận CR-10 MAX sử dụng BLTouch làm hệ thống Auto Leveling. Cảm biến được gắn bên cạnh nozzle, đo nhiều vị trí trên platform để firmware xây dựng bed mesh và bù những sai lệch nhỏ theo trục Z.

Creality hiện còn liệt kê BL Touch Auto Leveling Kit dành chung cho CR-10S Pro và CR-10 MAX với mã 4001010004. Khi thay cảm biến cần kiểm tra đúng dây, connector và firmware vì BLTouch có thể có nhiều revision.

Dual Z-axis

CR-10 MAX sử dụng Dual Z-axis để hỗ trợ X gantry rộng trên khung máy lớn. Hai phía Z giúp giảm nguy cơ gantry bị võng khi được căn chỉnh đúng.

Nếu hai vít me không đồng bộ, coupling lỏng hoặc một trục có lực cản lớn hơn, X gantry có thể nghiêng. Auto Leveling chỉ bù được sai lệch nhỏ và không nên được dùng để che lỗi cơ khí lớn của Dual Z.

Bowden Extruder

CR-10 MAX sử dụng Bowden Extruder. Motor extruder nằm trên khung và đẩy filament qua ống PTFE tới hotend, giúp giảm khối lượng của toolhead so với Direct Drive.

Creality liệt kê TPU trong nhóm vật liệu hỗ trợ nhưng filament mềm trên Bowden thường cần tốc độ thấp và retraction phù hợp. CR-10 MAX nguyên bản không sử dụng Sprite Direct Drive như CR-M4 hoặc CR-10 Smart Pro.

Nozzle 250°C và bàn nhiệt 100°C

Bảng thông số Creality hiện hành ghi nozzle tối đa 250°C và heatbed tối đa 100°C. Nozzle tiêu chuẩn là 0.4mm, filament sử dụng đường kính 1.75mm.

Không nên nhập nozzle 300°C của CR-M4 sang CR-10 MAX. Nếu máy đã được nâng cấp hotend nhiệt độ cao thì cần coi đó là cấu hình aftermarket và xác minh heater, thermistor, heatbreak, firmware trước khi sử dụng nhiệt cao hơn.

Platform Board 470 x 470 x 3mm

Creality VIP Mall hiện liệt kê CR-10 MAX Platform Board với kích thước vật lý 470 x 470 x 3mm và mã 4004090003. Kích thước này lớn hơn vùng in hữu dụng 450 x 450mm và không được nhập thành build volume.

Bảng CR Series hiện hành gọi bề mặt tiêu chuẩn của CR-10 MAX là Frosted Bed Sticker. Do đó không nên tự động ghi Carborundum Glass hoặc PEI Spring Steel cho cấu hình nguyên bản nếu chưa xác định máy đã được nâng cấp bề mặt.

Mainboard V2.4 8-bit TMC2208

Một điểm cần lưu ý khi sửa chữa CR-10 MAX là máy thuộc nền tảng điện tử thế hệ cũ. Mainboard thay thế chính hãng Creality được ghi rõ V2.4, 8-bit, sử dụng vi điều khiển ATmega2560 và driver TMC2208.

TMC2208 giúp giảm tiếng stepper motor nên Creality xếp CR-10 MAX vào nhóm Silent Mainboard. Không nên nhập 32-bit chỉ vì nhiều máy Creality mới dùng bo 32-bit; mainboard chính hãng CR-10 MAX mã 4002020003 được xác nhận là 8-bit.

Tốc độ tối đa 100mm/s

Creality hiện công bố tốc độ tối đa 100mm/s và tốc độ điển hình khoảng 50mm/s. Đây là máy Cartesian khổ lớn nên không thuộc nhóm high-speed 300–600mm/s như K Series hoặc Ender thế hệ mới.

Với model lớn, mức tốc độ vừa phải thường giúp giảm ringing và layer shift. Khối lượng bàn lớn tạo quán tính đáng kể khi di chuyển nên belt, pulley và acceleration cần được thiết lập thận trọng.

Filament Runout Sensor và Power Loss Recovery

Cảm biến hết filament giúp CR-10 MAX phát hiện khi cuộn vật liệu kết thúc trong một job dài. Đây là tính năng hữu ích vì các model tận dụng vùng in 450 x 450 x 470mm có thể tiêu thụ nhiều hơn một cuộn filament.

Power Loss Recovery hỗ trợ tiếp tục bản in sau khi mất điện. Tuy nhiên cần kiểm tra model còn bám chắc trên platform và nozzle không có khối nhựa đông cứng trước khi resume.

Giới hạn của Creality CR-10 MAX

• Extruder nguyên bản là Bowden, không phải Direct Drive.
• Nozzle tối đa chính hãng 250°C.
• Mainboard chính hãng là nền tảng 8-bit.
• Tốc độ tối đa 100mm/s, không phải máy high-speed hiện đại.
• Không có Wi-Fi hoặc AI Camera tích hợp tiêu chuẩn.
• Không có heated chamber.
• Build surface nguyên bản không phải PEI Spring Steel.

Những lỗi Creality CR-10 MAX có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, belt, pulley, Dual Z, BLTouch, filament, Bowden tube, extruder, hotend, nozzle, bàn nhiệt, firmware, phần mềm, cấu hình, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality CR-10 MAX có lỗi thiết kế.

BLTouch không probing hoặc báo lỗi

Kiểm tra pin BLTouch, dây tín hiệu, connector, Z Offset và firmware. Không tiếp tục home Z nếu probe không deploy bình thường vì nozzle có thể va trực tiếp vào platform.

First layer không đều trên bàn lớn

Kiểm tra auxiliary leveling, Dual Z, độ phẳng platform và bed mesh. Với diện tích 450 x 450mm, việc một góc lệch cơ khí có thể thể hiện rõ hơn máy nhỏ.

Bowden Extruder đùn không đều

Kiểm tra bánh răng extruder, tension, PTFE tube, nozzle và nhiệt độ. Ống PTFE bị hở tại hotend hoặc nozzle tắc có thể gây under-extrusion.

Bàn nhiệt lên nhiệt chậm hoặc không đều

Kiểm tra heater, thermistor, dây heatbed và module điều khiển. CR-10 MAX có bàn rất lớn và nguồn 750W nên connector công suất cần được kiểm tra khi có dấu hiệu nóng bất thường.

Quy trình khoanh vùng sự cố Creality CR-10 MAX

1. Xác nhận đúng model CR-10 MAX, không nhầm CR-6 MAX hoặc CR-M4.
2. Kiểm tra nguồn 750W, dây nguồn và connector công suất.
3. Kiểm tra khung, belt X/Y, pulley và bánh dẫn hướng.
4. Kiểm tra Dual Z và độ ngang của X gantry.
5. Thực hiện auxiliary leveling trước khi chạy BLTouch nếu bàn lệch nhiều.
6. Kiểm tra BLTouch, bed mesh và Z Offset.
7. Kiểm tra Bowden Extruder, PTFE tube và nozzle.
8. Kiểm tra heater và thermistor của hotend và heatbed.
9. Kiểm tra Filament Runout Sensor và Power Loss Recovery nếu job dừng bất thường.
10. Xác nhận firmware đúng mainboard V2.4 và đúng cấu hình BLTouch trước khi thay linh kiện.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• BL Touch Auto Leveling Kit mã 4001010004.
• Bowden Extruder.
• PTFE / Bowden Tube.
• CR-10 MAX Hotend Kit mã 4001030030.
• Hotend Accessory Kit mã 4007010125.
• Nozzle 0.4mm.
• Heater Cartridge và Thermistor.
• Platform Board 470 x 470 x 3mm mã 4004090003.
• Heatbed và Heatbed Control Module.
• Dual Z Lead Screws, Couplings và Motors.
• X/Y Belts và Pulleys.
• Y-axis Motor.
• Filament Runout Sensor.
• Mainboard V2.4 8-bit TMC2208 ATmega2560 mã 4002020003.
• 4.3-inch Color Touch Screen.
• Nguồn 24V / 750W.
• Firmware và slicer profile.

Những điểm dễ nhập sai về Creality CR-10 MAX

• Tên chính xác là Creality CR-10 MAX.
• Khổ in chính xác là 450 x 450 x 470mm.
• Extruder là Bowden Extruder.
• Có BLTouch Auto Leveling.
• Có Auxiliary Leveling.
• Có Dual Z-axis.
• Nozzle tiêu chuẩn 0.4mm.
• Nhiệt nozzle tối đa 250°C.
• Heatbed tối đa 100°C.
• Tốc độ tối đa 100mm/s, điển hình khoảng 50mm/s.
• Công suất định mức 750W.
• Platform Board vật lý 470 x 470 x 3mm, không phải vùng in.
• Build Surface theo bảng Creality hiện hành là Frosted Bed Sticker, không mặc định Carborundum Glass.
• Mainboard thay thế chính hãng là V2.4 8-bit, TMC2208, ATmega2560, không phải 32-bit.
• Màn hình là 4.3-inch Color Touch Screen.
• Không nhập Direct Drive, CR Touch, nozzle 300°C hoặc PC Spring Steel của CR-M4 sang CR-10 MAX.
• Không nhầm với CR-6 MAX chỉ có vùng in 400 x 400 x 400mm và dùng Strain Gauge.

FAQ – Creality CR-10 MAX

CR-10 MAX có khổ in bao nhiêu?

Creality công bố vùng tạo mẫu 450 x 450 x 470mm, tương đương khoảng 45 x 45 x 47cm.

CR-10 MAX dùng Direct Drive hay Bowden?

Cấu hình nguyên bản sử dụng Bowden Extruder.

Máy có tự cân bàn không?

Có. Creality xác nhận CR-10 MAX sử dụng BLTouch Auto Leveling và hãng còn cung cấp kit BLTouch riêng cho model này.

Máy có Dual Z không?

Có. Dual Z-axis là cấu hình tiêu chuẩn của CR-10 MAX.

Nozzle đạt bao nhiêu độ?

Nhiệt độ nozzle tối đa chính hãng là 250°C.

Bàn nhiệt đạt bao nhiêu độ?

Nhiệt độ heatbed tối đa là 100°C.

Mainboard CR-10 MAX là 32-bit không?

Mainboard thay thế chính hãng hiện được Creality ghi V2.4 8-bit, sử dụng ATmega2560 và driver TMC2208.

CR-10 MAX khác CR-M4 thế nào?

Hai máy cùng vùng in 450 x 450 x 470mm nhưng CR-10 MAX dùng Bowden, BLTouch và nozzle 250°C; CR-M4 đời mới sử dụng Direct Drive, CR Touch và nozzle 300°C.

Kiểm tra, sửa chữa Creality CR-10 MAX tại Viện Máy Tính

Creality CR-10 MAX là máy in FDM khổ lớn 450 x 450 x 470mm, sử dụng Bowden Extruder, BLTouch, Dual Z, màn hình cảm ứng 4.3 inch, cảm biến filament, Power Loss Recovery và nguồn công suất 750W.

Khi máy cân bàn sai, BLTouch không hoạt động, Bowden Extruder không cấp filament, nozzle tắc, Dual Z lệch, heatbed không đạt nhiệt hoặc mainboard gặp lỗi, các hạng mục cần kiểm tra có thể gồm BLTouch, hotend, PTFE tube, extruder, platform, hệ trục Z, module bàn nhiệt, mainboard và nguồn.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality CR-10 MAX, đồng thời cần xác định đúng revision mainboard và linh kiện trước khi thay thế để tránh nhầm với CR-6 MAX, CR-M4 hoặc các model CR-10 khác.
