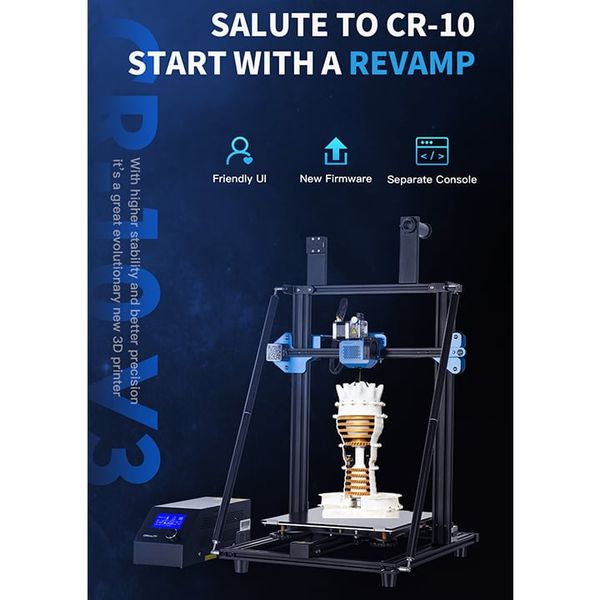

Máy in 3D Creality CR-10 V3 – Khổ in 300 x 300 x 400mm, cụm đùn trực tiếp Titan

Creality CR-10 V3 là máy in 3D FDM/FFF thuộc dòng CR-10, được phát triển từ nền tảng CR-10 V2 nhưng thay đổi quan trọng ở hệ thống cấp filament. Thay vì Bowden Extruder như CR-10 V2, CR-10 V3 được trang bị Titan Direct Drive Extruder ngay từ cấu hình tiêu chuẩn, giúp rút ngắn đường filament từ extruder tới hotend và hỗ trợ tốt hơn các vật liệu mềm như TPU.

Máy có vùng tạo mẫu 300 x 300 x 400mm, tương đương khoảng 30 x 30 x 40cm. Đây là vùng in tương đối lớn, phù hợp cho mô hình, prototype, đạo cụ, vỏ thiết bị, chi tiết DIY, tượng và những sản phẩm cần chiều cao tới 400mm mà không phải chia nhỏ thành quá nhiều phần.

CR-10 V3 còn có Dual Z-axis, khung giằng tam giác tăng độ cứng, Carborundum Glass Build Plate, mainboard silent sử dụng driver TMC2208, cảm biến hết filament và chức năng tiếp tục in sau khi mất điện. Đây là máy Cartesian thế hệ trước, tập trung vào khổ in lớn và khả năng nâng cấp hơn là tốc độ cực cao của các máy CoreXY hiện đại.

Thông số kỹ thuật Creality CR-10 V3

• Thương hiệu: Creality.
• Model: CR-10 V3.
• Công nghệ in: FDM / FFF.
• Vùng in: 300 x 300 x 400mm.
• Extruder: Titan Direct Drive Extruder.
• Số extruder: 1.
• Đường kính filament: 1.75mm.
• Filament chính hãng liệt kê: PLA, TPU, PETG, ABS.
• Nozzle tiêu chuẩn: 0.4mm.
• Nhiệt độ nozzle tối đa theo bảng Creality hiện hành: 250°C.
• Nhiệt độ bàn tối đa: 100°C.
• Layer Height: 0.1–0.4mm.
• Độ chính xác: ±0.1mm.
• Tốc độ tối đa theo bảng Creality hiện hành: 100mm/s.
• Tốc độ điển hình: khoảng 50mm/s.
• Build Surface: Carborundum Glass Plate.
• Dual Z-axis: có.
• Filament Runout Sensor: có.
• Power Loss Recovery: có.
• Auto Leveling tiêu chuẩn: không.
• Auxiliary/Manual Leveling: có.
• BLTouch: có thể nâng cấp trên cấu hình phù hợp, không phải trang bị tiêu chuẩn.
• Mainboard: Silent Mainboard.
• Stepper Driver: TMC2208 theo tài liệu Creality về CR-10 V2/V3.
• Firmware: CR-10 V3 được Creality giới thiệu với Marlin 2.0.
• Màn hình: 12864 Monochrome Screen với rotary knob.
• File Transfer: TF Card và USB Cable.
• Định dạng model: STL, OBJ, AMF.
• Slicer: Creality Slicer, Cura, Repetier-Host, Simplify3D.
• Nguồn vào: 100–120V hoặc 200–240V AC, 50/60Hz.
• Điện áp đầu ra: 24V.
• Công suất định mức: 350W.
• Kích thước máy: 500 x 560 x 650mm.
• Kích thước đóng gói: 625 x 535 x 270mm.
• Khối lượng tịnh: 11.5kg.
• Khối lượng đóng gói: 14.3kg.

Titan Direct Drive Extruder trên Creality CR-10 V3

Titan Direct Drive là khác biệt quan trọng nhất giữa CR-10 V3 và CR-10 V2. Extruder được đặt gần hotend, giúp filament không phải đi qua một ống Bowden dài trước khi tới vùng nóng chảy. Quãng đường filament ngắn hơn giúp phản hồi khi retract và cấp nhựa trực tiếp hơn.

Thiết kế này đặc biệt hữu ích khi in TPU hoặc các filament mềm. Với Bowden, filament mềm có nhiều không gian để uốn hoặc nén trong ống dẫn; Direct Drive giảm khoảng trống này nên dễ kiểm soát extrusion hơn. Tuy nhiên Direct Drive làm cụm đầu in nặng hơn, vì vậy tốc độ và acceleration cần được thiết lập phù hợp để hạn chế ringing.

Khổ in lớn 300 x 300 x 400mm

CR-10 V3 duy trì vùng tạo mẫu 300 x 300 x 400mm đặc trưng của CR-10 V2/V3. Chiều cao 400mm cho phép in các tượng, vỏ thiết bị hoặc chi tiết dài mà nhiều máy Ender cỡ 220 x 220 x 250mm phải chia model.

Khi sử dụng gần toàn bộ vùng bàn 300 x 300mm, độ phẳng của kính và leveling trở nên quan trọng. CR-10 V3 nguyên bản vẫn cân bàn thủ công nên người dùng cần kiểm tra khoảng cách nozzle tại nhiều vị trí thay vì chỉ căn ở giữa bàn.

Carborundum Glass Build Plate

Creality trang bị Carborundum Glass Plate cho CR-10 V3. Lớp phủ trên kính được thiết kế để model bám tốt hơn khi bàn nóng và dễ tháo hơn sau khi bề mặt nguội.

Không nên nhầm cấu hình tiêu chuẩn của CR-10 V3 với PEI Spring Steel trên các máy Creality mới. Kính Carborundum cứng và phẳng nhưng không thể uốn để tháo model như spring steel.

Dual Z-axis và khung giằng tam giác

CR-10 V3 sử dụng hai motor Z, khác CR-10 nguyên bản chỉ sử dụng một motor Z. Dual Z hỗ trợ hai phía của X gantry và giúp tăng độ ổn định khi đầu in di chuyển trên vùng làm việc rộng 300mm.

Các thanh giằng nối phần trên khung với base tạo kết cấu tam giác giúp hạn chế rung và Z wobble. Nếu hai vít me Z bị lệch, coupling lỏng hoặc thiếu bôi trơn, máy vẫn có thể xuất hiện banding theo chiều cao nên Dual Z cần được kiểm tra định kỳ.

Nozzle 250°C và bàn nhiệt 100°C

Bảng so sánh CR Series hiện hành của Creality ghi CR-10 V3 có nozzle tối đa 250°C và heatbed tối đa 100°C. Đây là bộ thông số nên ưu tiên khi nhập sản phẩm.

Một số listing thương mại bên ngoài ghi nozzle 260°C, nhưng thông số chính hãng hiện hành của Creality là 250°C. Không nên tự tăng giới hạn nhiệt firmware nếu chưa xác nhận hotend, PTFE, heater và thermistor phù hợp.

Tốc độ in của Creality CR-10 V3

Có sự khác biệt giữa tài liệu Creality theo từng thời kỳ. Bảng so sánh CR Series hiện tại ghi tốc độ tối đa 100mm/s và tốc độ điển hình 50mm/s. Tài liệu quảng bá/manual đời đầu từng ghi tối đa 180mm/s và mức sử dụng thông thường 30–60mm/s.

Để tránh nhập thông số cũ như một mức hiệu suất bảo đảm, nên dùng 100mm/s tối đa và khoảng 50mm/s điển hình theo bảng Creality hiện hành. Với Direct Drive khá nặng và khung Cartesian, tốc độ thực tế thường cần cân bằng với chất lượng bề mặt.

Silent Mainboard và TMC2208

Creality xác nhận CR-10 V2 và CR-10 V3 sử dụng driver TMC2208 nhằm giảm tiếng động của stepper motor. Hãng mô tả tiếng motor thấp hơn tiếng quạt trong điều kiện phù hợp.

CR-10 V3 cũng được Creality giới thiệu với firmware Marlin 2.0. Khi cập nhật firmware cần chọn đúng CR-10 V3 và cấu hình leveling thực tế; firmware dành cho CR-10 V2, CR-10 nguyên bản hoặc bản có BLTouch có thể khác nhau.

Cảm biến filament và Resume Print

Filament Runout Sensor giúp máy nhận biết khi filament hết hoặc không còn đi qua cảm biến, từ đó hỗ trợ tạm dừng job để người dùng thay cuộn. Đây là tính năng hữu ích với vùng in 300 x 300 x 400mm vì các model lớn có thể tiêu thụ nhiều filament.

Power Loss Recovery hỗ trợ tiếp tục bản in sau khi nguồn điện bị gián đoạn. Tuy nhiên trước khi resume cần kiểm tra model vẫn bám chắc trên kính và nozzle không va vào chi tiết.

Auto Leveling là tùy chọn, không phải trang bị tiêu chuẩn

Bảng Creality hiện tại ghi CR-10 V3 không có Auto Leveling tiêu chuẩn. Máy sử dụng auxiliary/manual leveling. Tài liệu đời đầu mô tả Auto Leveling là tùy chọn, thường liên quan tới việc lắp thêm BLTouch tương thích.

Do đó không nên ghi CR-10 V3 nguyên bản có BLTouch hoặc CR Touch. Nếu một máy thực tế đã được gắn cảm biến thì đó là cấu hình nâng cấp và firmware phải tương ứng với phần cứng đó.

Giới hạn của Creality CR-10 V3

• Không có Auto Leveling tiêu chuẩn.
• Không có CR Touch tích hợp sẵn.
• Build Plate nguyên bản là Carborundum Glass, không phải PEI Spring Steel.
• Nozzle tối đa chính hãng hiện ghi 250°C.
• Không có Wi-Fi hoặc AI Camera tích hợp tiêu chuẩn.
• Màn hình 12864 monochrome dùng núm xoay, không phải touchscreen.
• Direct Drive làm đầu in nặng hơn hệ Bowden.
• Model đã được Creality liệt kê ở trạng thái Withdrawal nên cần đặc biệt kiểm tra revision khi mua linh kiện thay thế.

Những lỗi Creality CR-10 V3 có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, belt, pulley, Titan Direct Drive, filament, hotend, nozzle, PTFE, bàn nhiệt, firmware, phần mềm, cấu hình, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality CR-10 V3 có lỗi thiết kế.

Titan Extruder không cấp filament ổn định

Kiểm tra bánh răng extruder, tension, đường filament, nozzle và nhiệt độ. Filament bị mài hoặc nozzle tắc có thể khiến motor quay nhưng dòng nhựa ra không đều.

TPU bị kẹt hoặc cuộn trong extruder

Giảm tốc độ, kiểm tra khoảng hở đường dẫn và tension. Direct Drive hỗ trợ TPU tốt hơn Bowden nhưng profile quá nhanh hoặc lực ép quá lớn vẫn có thể làm filament mềm biến dạng.

Hai trục Z không đồng đều

Kiểm tra lead screw, coupling, motor và độ ngang X gantry. Hai phía lệch nhau có thể làm first layer và hình học model sai.

Model không bám kính Carborundum

Vệ sinh kính, kiểm tra nhiệt bàn, leveling và khoảng cách nozzle. Dầu tay hoặc lớp bụi trên bề mặt có thể làm giảm độ bám.

Quy trình khoanh vùng sự cố Creality CR-10 V3

1. Xác nhận đúng model CR-10 V3 và cụm Titan Direct Drive nguyên bản hoặc đã thay đổi.
2. Kiểm tra nguồn 24V/350W, dây nguồn và connector.
3. Kiểm tra khung tam giác, belt X/Y và pulley.
4. Kiểm tra Dual Z và độ ngang của X gantry.
5. Vệ sinh Carborundum Glass và nozzle.
6. Cân bàn thủ công hoặc kiểm tra cảm biến nếu máy đã nâng cấp BLTouch.
7. Kiểm tra Titan Extruder và thử đùn PLA ở tốc độ thấp.
8. Kiểm tra heater và thermistor nếu nhiệt độ nozzle hoặc bed không ổn định.
9. Kiểm tra Filament Runout Sensor nếu job dừng bất thường.
10. Xác nhận đúng firmware CR-10 V3 trước khi thay mainboard, màn hình hoặc thêm Auto Leveling.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Titan Direct Drive Extruder.
• Extruder motor và bánh răng truyền động.
• Hotend và heatbreak.
• Nozzle 0.4mm.
• PTFE tube trong đường filament nếu có.
• Heater Cartridge và Thermistor.
• Hotend Cooling Fan và Part Cooling Fan.
• Carborundum Glass Build Plate.
• Heatbed.
• Dual Z Lead Screws, Couplings và Motors.
• X/Y Belts và Pulleys.
• Filament Runout Sensor.
• Silent Mainboard / TMC2208.
• 12864 Monochrome Screen và Rotary Knob.
• Nguồn 24V 350W.
• Firmware Marlin và slicer profile.

Những điểm dễ nhập sai về Creality CR-10 V3

• Tên chính xác là Creality CR-10 V3.
• Khổ in chính xác là 300 x 300 x 400mm.
• Extruder tiêu chuẩn là Titan Direct Drive Extruder.
• CR-10 V2 sử dụng Bowden tiêu chuẩn; không được nhập Bowden sang CR-10 V3.
• Build Surface là Carborundum Glass Plate.
• Nozzle tiêu chuẩn là 0.4mm.
• Nhiệt nozzle tối đa theo bảng Creality hiện hành là 250°C, không tự nhập 260°C từ listing bên ngoài.
• Heatbed tối đa 100°C.
• Có Dual Z-axis.
• Có Filament Runout Sensor và Power Loss Recovery.
• Không có Auto Leveling tiêu chuẩn; BLTouch là phương án nâng cấp.
• Màn hình là 12864 Monochrome Screen với rotary knob, không phải màn hình cảm ứng.
• Nguồn hệ thống 24V, 350W.
• Bảng Creality hiện hành ghi tốc độ tối đa 100mm/s và điển hình 50mm/s.
• Tài liệu đời đầu từng ghi 180mm/s, normal 30–60mm/s; không nên trộn hai bộ thông số.
• Không nhầm CR-10 V3 với CR-10 Smart, CR-10 Smart Pro hoặc CR-10S Pro V2.

FAQ – Creality CR-10 V3

Creality CR-10 V3 có khổ in bao nhiêu?

Vùng tạo mẫu chính thức là 300 x 300 x 400mm, tương đương khoảng 30 x 30 x 40cm.

CR-10 V3 dùng Direct Drive hay Bowden?

CR-10 V3 sử dụng Titan Direct Drive Extruder tiêu chuẩn. Đây là khác biệt quan trọng so với CR-10 V2 dùng Bowden.

CR-10 V3 có in TPU được không?

Có. Creality chính thức liệt kê TPU và nhấn mạnh Titan Direct Drive giúp máy xử lý filament mềm thuận lợi hơn.

CR-10 V3 có Auto Leveling không?

Không trong cấu hình nguyên bản. Máy cân bàn thủ công và có thể được nâng cấp cảm biến leveling tương thích như BLTouch khi sử dụng đúng phần cứng và firmware.

Nozzle CR-10 V3 đạt bao nhiêu độ?

Bảng thông số CR Series hiện hành của Creality ghi nhiệt độ nozzle tối đa 250°C.

Bàn nhiệt đạt bao nhiêu độ?

Nhiệt độ heatbed tối đa chính hãng là 100°C.

CR-10 V3 có Dual Z không?

Có. Máy sử dụng hai motor Z và hai vít me để hỗ trợ X gantry.

Tốc độ CR-10 V3 bao nhiêu?

Bảng Creality hiện hành ghi tối đa 100mm/s và tốc độ điển hình khoảng 50mm/s. Tài liệu đời đầu từng ghi tối đa 180mm/s và normal 30–60mm/s.

Kiểm tra, sửa chữa Creality CR-10 V3 tại Viện Máy Tính

Creality CR-10 V3 là máy in FDM khổ 300 x 300 x 400mm, sử dụng Titan Direct Drive, Dual Z, Carborundum Glass, mainboard silent, cảm biến filament và chức năng tiếp tục in sau khi mất điện. Máy đặc biệt phù hợp khi cần vùng in lớn kết hợp khả năng xử lý TPU tốt hơn cấu hình Bowden của CR-10 V2.

Khi Titan Extruder không cấp filament, TPU bị kẹt, nozzle tắc, nhiệt độ bất thường, hai trục Z lệch, model không bám kính hoặc cảm biến filament hoạt động sai, các hạng mục cần kiểm tra có thể gồm extruder, hotend, heater, thermistor, Dual Z, heatbed, mainboard và nguồn.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality CR-10 V3 cùng Titan Direct Drive, hotend, Dual Z, bàn nhiệt, mainboard, màn hình và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
