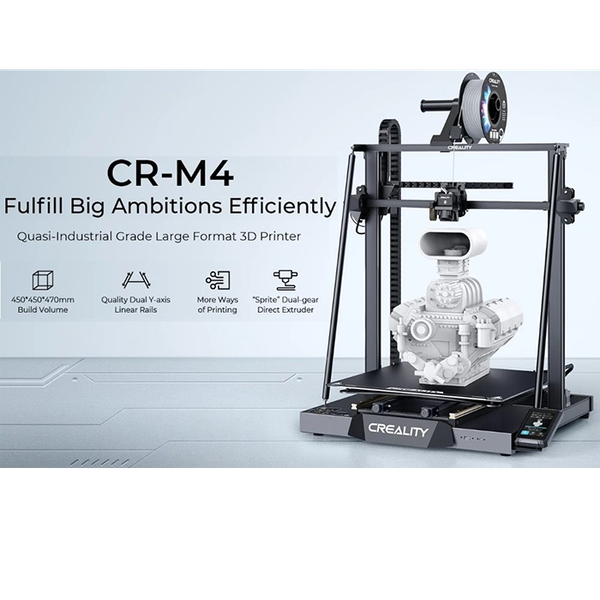

Máy in 3D Creality CR-M4 – Khổ in 450 x 450 x 470mm, CR Touch tự cân bàn 25 điểm

Creality CR-M4 là máy in 3D FDM/FFF khổ lớn hướng tới prototype kích thước lớn, mô hình kiến trúc, đạo cụ, sản xuất lô nhỏ và các chi tiết khó bố trí trên máy để bàn thông thường. Vùng tạo mẫu chính thức đạt 450 x 450 x 470mm, tương đương khoảng 45 x 45 x 47cm, cho phép in nguyên khối nhiều sản phẩm mà không cần chia model thành quá nhiều phần để ghép sau in.

CR-M4 được Creality trang bị CR Touch Auto Leveling đo 25 điểm, Sprite dual-gear direct drive extruder toàn kim loại, hai trục Z dẫn động độc lập, hai ray tuyến tính trên trục Y và bàn PC spring steel linh hoạt. Cấu hình này được xây dựng để tăng độ ổn định cho một máy có bàn in rộng tới 450mm.

Hotend sử dụng heater 50W và nozzle nhiệt độ cao tối đa 300°C. Tốc độ in tối đa Creality công bố là 120mm/s, độ chính xác ±0.1mm và layer height 0.05–0.35mm. Máy còn hỗ trợ Wi-Fi, Ethernet RJ45, USB Drive, USB-C, quản lý nhiều máy, cảm biến hết filament và khôi phục bản in sau khi mất điện.

Thông số kỹ thuật Creality CR-M4

• Thương hiệu: Creality.
• Model: CR-M4.
• Công nghệ in: FDM / FFF.
• Vùng in: 450 x 450 x 470mm.
• Tốc độ in tối đa: ≤120mm/s.
• Độ chính xác: ±0.1mm.
• Layer height: 0.05–0.35mm.
• Extruder: Sprite dual-gear direct drive.
• Vật liệu extruder: toàn kim loại.
• Đường kính filament: 1.75mm.
• Nozzle tiêu chuẩn: brass 0.4mm.
• Nozzle tương thích: 0.6mm và 0.8mm.
• Nhiệt độ nozzle tối đa: 300°C.
• Hotend heater: 50W.
• Nhiệt độ bàn tối đa: 100°C.
• Build Surface: PC spring steel sheet.
• Auto Leveling: CR Touch.
• Số điểm đo: 25 điểm.
• Z-axis: Dual Z, hai motor dẫn động riêng.
• Y-axis: Dual Y-axis precision linear rails.
• Mainboard: integrated 32-bit silent mainboard.
• Màn hình: cảm ứng màu 4.3 inch.
• Cảm biến hết filament: có.
• Power Loss Recovery: có.
• Kết nối: USB Drive, Wi-Fi, USB-C, RJ45 Ethernet.
• Multi-printers Control: có.
• Sleep Mode: có.
• Filament hỗ trợ: PLA, PETG, TPU, ABS, PLA-Wood, PA, PLA-CF.
• Slicer: Creality Print, Creality Slicer, Cura.
• File model: STL, OBJ, AMF.
• Công suất định mức: 800W.
• Nguồn: 100–240V AC, 50/60Hz.
• Kích thước máy: 655 x 700 x 865mm.
• Kích thước đóng gói: 790 x 760 x 300mm.
• Khối lượng tịnh: 22.48kg.
• Khối lượng đóng gói: 28.3kg.

Khổ in lớn 450 x 450 x 470mm

Build volume 450 x 450 x 470mm là điểm nhận diện quan trọng của CR-M4. Kích thước này lớn hơn đáng kể nhóm Ender-3 220mm và CR-10 300mm, phù hợp cho mô hình kích thước thật, prototype lớn hoặc in nhiều sản phẩm cùng lúc.

Khi in chi tiết rất lớn, thời gian, khối lượng filament và nguy cơ cong vênh đều tăng. Vì vậy cần kiểm tra profile, độ bám bàn và lượng filament còn lại trước những job kéo dài nhiều giờ hoặc nhiều ngày.

CR Touch Auto Leveling 25 điểm

CR-M4 sử dụng CR Touch để tự động đo 25 vị trí trên vùng bàn in. Firmware sử dụng dữ liệu này tạo bed mesh và bù những sai lệch nhỏ về độ cao khi nozzle di chuyển trên bàn 450 x 450mm.

Creality còn công bố khả năng hiệu chỉnh Z Offset với độ phân giải bước khoảng 0.05mm. Tuy nhiên CR Touch không thể sửa một khung máy bị lệch, bàn biến dạng nặng hoặc đầu in có lỗi cơ khí. Những sai lệch lớn vẫn cần được xử lý trước khi chạy auto leveling.

Sprite Dual-Gear Direct Drive Extruder

Sprite extruder đặt cơ cấu cấp filament trực tiếp trên đầu in. Hai bánh răng cùng giữ filament giúp lực cấp ổn định và đường filament ngắn hơn hệ Bowden.

Direct drive hỗ trợ tốt hơn với TPU mềm và giảm độ trễ khi retract. CR-M4 cũng sử dụng extruder toàn kim loại để tăng độ cứng và độ bền của cụm cấp nhựa.

Nozzle 300°C và hotend 50W

Creality trang bị heater cartridge 50W và hotend có khả năng đạt tối đa 300°C. Nozzle tiêu chuẩn là brass 0.4mm và có thể thay bằng 0.6mm hoặc 0.8mm.

Nozzle lớn đặc biệt hữu ích với CR-M4 vì model khổ lớn cần lượng extrusion lớn. Nozzle 0.6 hoặc 0.8mm có thể tăng line width và layer height để rút ngắn đáng kể thời gian in, đổi lại độ chi tiết nhỏ sẽ giảm.

Nozzle brass tiêu chuẩn không phải lựa chọn tối ưu cho việc in lượng lớn filament có carbon fiber. Với PLA-CF hoặc vật liệu mài mòn, nên sử dụng nozzle chịu mài mòn tương thích.

Dual Y-axis Linear Rails

CR-M4 sử dụng hai ray tuyến tính chính xác trên trục Y. Creality cho biết các ray được gia công CNC và dẫn động bằng motor có mô-men phù hợp để bàn lớn chuyển động chính xác, ổn định hơn.

Do bàn in rộng và nặng, trạng thái rail, bearing, belt và pulley ảnh hưởng trực tiếp đến chất lượng. Rail bẩn, thiếu bôi trơn hoặc cơ cấu bị kẹt có thể gây tiếng động, mất bước hoặc layer shift.

Dual Z-axis chống rung với hai motor

Mỗi phía trục Z của CR-M4 được dẫn động bởi motor riêng. Hai trục vít nâng X gantry giúp hỗ trợ tốt hơn chiều rộng lớn của máy và hạn chế một phía gantry bị võng hoặc thay đổi độ cao.

Nếu hai phía Z lệch nhau, first layer và hình học model cao có thể sai. Khi bảo trì cần kiểm tra lead screw, coupling, motor và độ song song của gantry.

PC Spring Steel Build Surface

Bề mặt nguyên bản của CR-M4 là PC spring steel sheet. Tấm thép lò xo được giữ trên bàn bằng đế từ và có thể tháo ra sau khi in.

Sau khi model nguội, người dùng có thể uốn nhẹ tấm để hỗ trợ tách sản phẩm. Không nên nhập cấu hình tiêu chuẩn thành PEI nếu tấm máy thực tế là PC spring steel nguyên bản.

Kết nối và quản lý nhiều máy

CR-M4 hỗ trợ USB Drive, USB-C, Wi-Fi và Ethernet RJ45. Khả năng kết nối mạng giúp phù hợp hơn với môi trường studio hoặc print farm, nơi nhiều printer cần được quản lý tập trung.

Creality quảng bá Multi-printers Control thông qua Creality Print. Người vận hành có thể xây dựng hệ nhiều CR-M4 để thực hiện các lô sản phẩm lớn, nhưng hiệu quả phụ thuộc mạng, phần mềm và cấu hình từng máy.

Filament Creality CR-M4 hỗ trợ

• PLA: dễ sử dụng cho prototype và mô hình lớn.
• PETG: độ dai và khả năng chịu môi trường tốt hơn PLA trong nhiều ứng dụng.
• TPU: filament mềm, tận dụng lợi thế direct drive.
• ABS: yêu cầu kiểm soát nhiệt và luồng khí tốt.
• PA: nylon cần sấy và bảo quản khô.
• PLA-Wood: filament pha gỗ cần chú ý nozzle và nguy cơ tắc.
• PLA-CF: filament gia cường carbon, cần nozzle chịu mài mòn phù hợp.

Giới hạn của Creality CR-M4

• Tốc độ tối đa là 120mm/s, không phải máy CoreXY 500–600mm/s.
• Nozzle tiêu chuẩn là brass 0.4mm.
• Bàn nhiệt tối đa 100°C.
• Máy có khung mở, không có buồng gia nhiệt chủ động.
• Auto leveling không thay thế việc kiểm tra cơ khí khi bàn hoặc gantry bị lệch lớn.
• PLA-CF có thể in nhưng nozzle brass sẽ mòn nhanh hơn nozzle chịu mài mòn.

Những lỗi Creality CR-M4 có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, rail, belt, pulley, filament, extruder, hotend, nozzle, bàn nhiệt, CR Touch, firmware, phần mềm, cấu hình, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality CR-M4 có lỗi thiết kế.

CR Touch cân bàn không chính xác

Kiểm tra đầu probe, dây kết nối, nozzle sạch, build plate lắp phẳng và Z Offset. Với bàn 450mm, sai lệch cơ khí lớn cần được xử lý trước khi dựa vào bed mesh.

Layer shift trên model lớn

Kiểm tra Dual Y linear rails, belt, pulley, motor và tốc độ. Bàn lớn tạo tải cơ học cao nên rail phải di chuyển trơn và không có điểm kẹt.

Filament không đùn ổn định

Kiểm tra Sprite extruder, nozzle, heater, thermistor và nhiệt độ. Với nozzle lớn hoặc tốc độ cao, lưu lượng yêu cầu có thể vượt khả năng nóng chảy thực tế.

Hai phía trục Z không đều

Kiểm tra hai motor Z, lead screw, coupling và độ vuông của gantry. Hai phía phải di chuyển đồng bộ để model cao không bị lệch.

Quy trình khoanh vùng sự cố Creality CR-M4

1. Xác nhận đúng model Creality CR-M4 và firmware phù hợp.
2. Kiểm tra nguồn 800W, dây nguồn và connector.
3. Kiểm tra khung, Dual Z và độ vuông của X gantry.
4. Kiểm tra hai Y-axis linear rails di chuyển trơn.
5. Vệ sinh build plate và nozzle.
6. Chạy CR Touch 25-point Auto Leveling và kiểm tra Z Offset.
7. Kiểm tra Sprite extruder và thử extrusion bằng PLA.
8. Kiểm tra hotend đạt và duy trì nhiệt ổn định.
9. Thử model calibration ở tốc độ vừa trước khi tăng tới 120mm/s.
10. Kiểm tra firmware, Creality Print và kết nối mạng trước khi thay mainboard.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• CR Touch Auto Leveling Sensor.
• Sprite dual-gear direct drive extruder.
• Hotend và heater cartridge 50W.
• Thermistor.
• Nozzle 0.4mm / 0.6mm / 0.8mm.
• PC Spring Steel Build Plate.
• Hotbed.
• Dual Y-axis linear rails.
• Y-axis belt và pulley.
• Dual Z lead screws, couplings và motors.
• 4020 model cooling fan.
• Filament Runout Sensor.
• 32-bit Silent Mainboard.
• 4.3-inch Touch Screen.
• 800W Industrial Control Power Supply.
• Firmware, Wi-Fi/LAN và slicer profile.

Những điểm dễ nhập sai về Creality CR-M4

• Tên chính xác là Creality CR-M4.
• Khổ in chính xác là 450 x 450 x 470mm, tương đương 45 x 45 x 47cm.
• Tốc độ tối đa là ≤120mm/s.
• Độ chính xác chính hãng là ±0.1mm.
• Layer height là 0.05–0.35mm.
• Extruder là Sprite dual-gear direct drive toàn kim loại.
• Nozzle tiêu chuẩn là brass 0.4mm.
• Tương thích nozzle 0.6mm và 0.8mm.
• Nozzle tối đa 300°C.
• Bàn nhiệt tối đa 100°C.
• Auto Leveling dùng CR Touch 25 điểm.
• Trục Y sử dụng hai precision linear rails.
• Trục Z sử dụng hai motor dẫn động riêng.
• Build surface tiêu chuẩn là PC spring steel sheet, không phải kính Carborundum.
• Có USB Drive, Wi-Fi, USB-C và RJ45.
• Công suất định mức là 800W.
• Không nhầm CR-M4 với CR-10 Series có vùng in nhỏ hơn.

FAQ – Creality CR-M4

Creality CR-M4 có khổ in bao nhiêu?

Vùng tạo mẫu chính thức là 450 x 450 x 470mm, tương đương khoảng 45 x 45 x 47cm.

CR-M4 có tự cân bàn không?

Có. Máy sử dụng CR Touch Auto Leveling với hệ thống đo 25 điểm trên bàn.

Tốc độ tối đa bao nhiêu?

Creality công bố tốc độ in tối đa ≤120mm/s.

Nozzle đạt bao nhiêu độ?

Nhiệt độ nozzle tối đa là 300°C.

CR-M4 dùng Bowden hay Direct Drive?

Máy sử dụng Sprite dual-gear direct drive extruder toàn kim loại.

Máy có in TPU được không?

Có. TPU nằm trong danh sách vật liệu chính thức và direct drive hỗ trợ kiểm soát filament mềm tốt hơn Bowden dài.

CR-M4 có in PLA-CF được không?

Creality liệt kê PLA-CF trong danh sách hỗ trợ. Tuy nhiên nozzle tiêu chuẩn là brass nên nên dùng nozzle chịu mài mòn nếu in vật liệu carbon thường xuyên.

Máy có Wi-Fi không?

Có. CR-M4 hỗ trợ Wi-Fi cùng RJ45 Ethernet, USB Drive và USB-C.

CR-M4 có Dual Z không?

Có. Mỗi phía Z được dẫn động bằng một motor riêng để tăng độ ổn định cho gantry lớn.

Kiểm tra, sửa chữa Creality CR-M4 tại Viện Máy Tính

Creality CR-M4 là máy in FDM khổ lớn 450 x 450 x 470mm, sử dụng Sprite Direct Drive, CR Touch 25-point Auto Leveling, Dual Y linear rails, Dual Z và hotend 300°C. Cấu hình phù hợp cho prototype, mô hình kích thước lớn và sản xuất số lượng nhỏ.

Khi máy cân bàn sai, layer shift, hai trục Z lệch, filament không đùn, nozzle tắc, bàn không nóng hoặc kết nối Wi-Fi/LAN bất thường, các hạng mục có thể cần kiểm tra gồm CR Touch, Sprite extruder, hotend, Y rails, Dual Z, heatbed, mainboard, nguồn 800W và firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality CR-M4 cùng hệ thống CR Touch, cụm đùn, hotend, bàn nhiệt, hệ chuyển động và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
