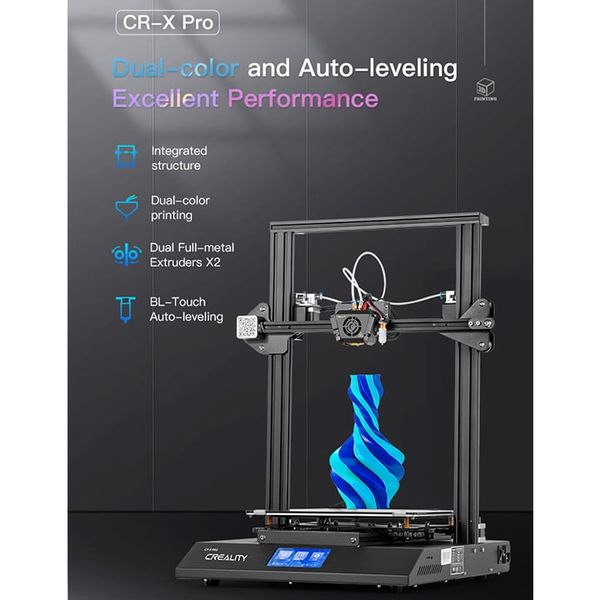

Máy in 3D Creality CR-X Pro – Dual Extruder in 2 màu, khổ in 300 x 300 x 400mm

Creality CR-X Pro là máy in 3D FDM/FFF được thiết kế cho nhu cầu in một màu, hai màu hoặc sử dụng hai loại filament trong cùng một model. Máy có hai bộ cấp filament dạng Bowden nhưng hai đường filament cùng hội tụ về một cụm hotend và một nozzle. Vì vậy CR-X Pro không phải máy hai đầu phun độc lập kiểu IDEX; điểm mạnh của nó là tạo sản phẩm hai màu trong một cụm đầu in tương đối gọn.

Vùng tạo mẫu chính hãng của CR-X Pro là 300 x 300 x 400mm theo thứ tự X x Y x Z. Một số nơi tại Việt Nam ghi “40 x 30 x 30cm” do đặt chiều cao 40cm lên trước, nhưng khi nhập thông số kỹ thuật chuẩn nên dùng 300 x 300 x 400mm. Khi sử dụng chế độ hai màu và purge tower, vùng hữu dụng thường được nguồn của đúng model ghi khoảng 270 x 270 x 400mm.

CR-X Pro còn được trang bị BLTouch Auto Bed Leveling, Dual Z lead screws, bàn kính Carborundum, màn hình cảm ứng màu, cảm biến filament, Resume Print và silent mainboard. Máy thuộc thế hệ CR Series khổ lớn, phù hợp cho mô hình, prototype, đồ trang trí, logo hai màu, biển tên, chi tiết kỹ thuật và sản phẩm cần chiều cao tới 400mm.

Thông số kỹ thuật Creality CR-X Pro

• Thương hiệu: Creality.
• Model: CR-X Pro.
• Công nghệ in: FDM / FFF.
• Vùng in một màu: 300 x 300 x 400mm.
• Vùng in hai màu: khoảng 270 x 270 x 400mm theo nguồn đúng model.
• Kích thước platform: khoảng 310 x 320mm.
• Hệ cấp filament: hai Bowden extruder.
• Cấu trúc đầu in: hai đường filament hội tụ vào một hotend/nozzle.
• Filament: 1.75mm.
• Nozzle tiêu chuẩn: 0.4mm.
• Nhiệt độ nozzle tối đa: 250°C.
• Nhiệt độ bàn tối đa: 100°C.
• Layer Height: 0.1–0.4mm.
• Độ chính xác: ±0.1mm.
• Tốc độ tối đa theo bảng Creality hiện hành: 100mm/s.
• Tốc độ điển hình: khoảng 50mm/s.
• Auto Leveling: BLTouch.
• Z-axis: Dual Z lead screws.
• Build Surface: Carborundum Glass.
• Silent Mainboard: có.
• Filament Runout Detection: có.
• Power Loss Recovery: có.
• Màn hình: Color Touch Screen.
• File Transfer: SD Card và USB Cable.
• Định dạng model: STL, OBJ, AMF.
• Slicer: Creality Slicer, Cura, Repetier-Host, Simplify3D; Download Center hiện vẫn duy trì Creality Print cho CR-X Pro.
• Nguồn vào: 100–240V AC, 50/60Hz.
• Điện áp hệ thống: 24V.
• Công suất định mức: 480W.
• Kích thước máy: khoảng 550 x 490 x 650mm theo bảng Creality hiện hành.
• Kích thước đóng gói: khoảng 645 x 535 x 335mm.
• Khối lượng tịnh theo bảng Creality hiện hành: khoảng 14.3kg.
• Khối lượng đóng gói: khoảng 20kg.

Hệ Dual Extruder in hai màu của CR-X Pro

CR-X Pro có hai bộ extruder cấp hai cuộn filament riêng biệt. Hai sợi đi qua hai ống Bowden rồi hội tụ tại cụm nối trước hotend. Firmware và file slicing quyết định thời điểm sử dụng đường filament thứ nhất hoặc thứ hai.

Cấu trúc này thường được gọi là dual extrusion nhưng không có nghĩa máy sở hữu hai nozzle độc lập. Việc dùng một nozzle giúp tránh vấn đề căn độ cao giữa hai nozzle, nhưng khi đổi màu cần purge lượng nhựa còn lại trong hotend. Do đó file hai màu thường cần purge tower hoặc cấu trúc làm sạch, khiến vùng XY hữu dụng giảm xuống khoảng 270 x 270mm.

Các chế độ in màu

Nguồn phân phối đúng model mô tả CR-X Pro có thể triển khai các kiểu in như một màu, hai màu phân vùng, màu theo layer và một số cấu hình trộn/chuyển màu tùy profile slicing. Khả năng thực tế phụ thuộc cách thiết kế model và G-code.

Để có hai màu rõ ràng, model thường cần được chia thành các mesh hoặc phần tương ứng với extruder 1 và extruder 2. Khi chuyển filament, phải purge đủ nhựa cũ để tránh màu bị pha ở đoạn đầu.

BLTouch Auto Bed Leveling

CR-X Pro được bổ sung BLTouch, một nâng cấp quan trọng so với CR-X đời đầu. Cảm biến đo nhiều vị trí trên mặt bàn để firmware tạo bed mesh và bù sai lệch nhỏ theo trục Z trong quá trình in.

BLTouch không sửa được lỗi cơ khí lớn. Nếu X gantry bị nghiêng, Dual Z lệch, kính cong hoặc khung chưa vuông, người dùng vẫn cần xử lý cơ khí trước. Z Offset giữa nozzle và probe cũng phải được thiết lập chính xác để first layer bám tốt.

Dual Z Lead Screws

Hai vít me trục Z hỗ trợ hai phía của X gantry, phù hợp với vùng in rộng 300mm và cụm đầu in hai filament. Dual Z giúp giảm nguy cơ một phía gantry bị võng khi hệ thống được căn chỉnh tốt.

Nếu hai trục Z mất đồng bộ, first layer có thể cao ở một bên và thấp ở bên còn lại. Khi gặp tình trạng này cần kiểm tra coupling, lead screw, motor và độ ngang của gantry trước khi liên tục hiệu chỉnh BLTouch.

Carborundum Glass Build Plate

CR-X Pro sử dụng bàn kính Carborundum. Bề mặt kính cứng, tương đối phẳng và có khả năng bám PLA tốt khi được vệ sinh sạch và làm nóng đúng nhiệt độ.

Sau khi bàn nguội, model thường dễ tháo hơn. Không nên nhập PEI Spring Steel cho CR-X Pro nguyên bản vì đây không phải build surface tiêu chuẩn của model này.

Nozzle 250°C và bàn nhiệt 100°C

Bảng so sánh CR Series hiện hành của Creality ghi nhiệt độ nozzle tối đa 250°C và heatbed tối đa 100°C. Nozzle tiêu chuẩn có đường kính 0.4mm.

PLA và PETG là các vật liệu phù hợp phổ biến. Một số nguồn đúng model còn đề cập ABS và filament mềm, nhưng khi sử dụng hai vật liệu cùng lúc cần bảo đảm cả hai có nhiệt độ in tương thích vì chúng cùng đi qua một hotend.

Hạn chế khi in hai vật liệu khác nhau

Do CR-X Pro chỉ có một hotend/nozzle, hai filament phải sử dụng mức nhiệt đủ gần nhau. Ví dụ hai loại nhựa yêu cầu nhiệt độ quá khác biệt có thể khó kết hợp ổn định trong một job.

Hệ thống cũng cần retract và purge nhiều hơn máy một màu. Nếu cấu hình không đúng có thể xuất hiện stringing, màu nhiễm lẫn, tắc tại Y-coupler hoặc filament thứ hai không đẩy được vào hotend.

Tốc độ in của CR-X Pro

Một số tài liệu và listing cũ ghi tốc độ tối đa tới 180mm/s. Tuy nhiên bảng so sánh chính thức CR Series hiện hành của Creality ghi tối đa 100mm/s và tốc độ điển hình khoảng 50mm/s.

Khi nhập sản phẩm nên ưu tiên 100mm/s. Với bản in hai màu, tốc độ tổng thể còn bị ảnh hưởng bởi số lần đổi filament, purge và chuyển động tới purge tower nên thời gian thực tế thường dài hơn bản một màu tương đương.

Silent Mainboard và màn hình cảm ứng

CR-X Pro sử dụng silent mainboard nhằm giảm tiếng stepper motor. Nhiều cấu hình đúng model đề cập driver TMC2208, nhưng khi thay bo mạch vẫn cần xác minh revision thực tế trên máy thay vì chỉ dựa vào tên CR-X Pro.

Màn hình màu cảm ứng cho phép thao tác nhiệt độ, leveling, chọn file, di chuyển trục và các chức năng vận hành. Firmware màn hình và firmware mainboard phải tương thích với nhau.

Những lỗi Creality CR-X Pro có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, belt, pulley, Dual Z, BLTouch, filament, Bowden tube, hai extruder, Y-coupler, hotend, nozzle, heater, thermistor, firmware, slicer, cấu hình đổi màu, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality CR-X Pro có lỗi thiết kế.

Một màu không cấp được filament

Kiểm tra đúng extruder, bánh răng, Bowden tube và Y-coupler. Filament cũ có thể chưa rút đủ khỏi đường chung khiến sợi thứ hai không thể đi vào hotend.

Hai màu bị pha lẫn

Tăng purge volume hoặc điều chỉnh purge tower trong slicer. Do cả hai màu dùng chung hotend, một lượng filament cũ luôn còn trong melt zone sau mỗi lần đổi màu.

BLTouch báo lỗi hoặc không probing

Kiểm tra pin probe, dây tín hiệu, connector và firmware. Nếu probe không deploy hoặc retract đúng, không nên tiếp tục home Z để tránh nozzle va vào kính.

Under-extrusion khi in hai màu

Kiểm tra tension của cả hai extruder, Bowden tube, Y-coupler, nozzle và nhiệt độ. Hệ hai đường filament có nhiều vị trí tạo ma sát hơn máy một Bowden thông thường.

Quy trình khoanh vùng sự cố Creality CR-X Pro

1. Xác nhận đúng model CR-X Pro, không nhầm CR-X đời đầu.
2. Kiểm tra nguồn 24V, dây và connector.
3. Kiểm tra Dual Z, X gantry, belt và pulley.
4. Vệ sinh Carborundum Glass và nozzle.
5. Kiểm tra BLTouch, chạy leveling và hiệu chỉnh Z Offset.
6. Thử riêng extruder 1 và extruder 2 để xác định đường filament nào gặp lỗi.
7. Kiểm tra hai Bowden tube và Y-coupler trước hotend.
8. Thử in một màu trước, sau đó mới kiểm tra chuyển màu.
9. Kiểm tra purge tower và thông số tool change trong slicer.
10. Xác nhận firmware đúng CR-X Pro trước khi thay BLTouch, màn hình hoặc mainboard.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Extruder 1 và Extruder 2.
• Extruder motors và bánh răng cấp filament.
• Hai Bowden / PTFE tubes.
• Y-coupler / filament merging assembly.
• CR-X Pro Full Hotend Kit mã 4001030082.
• Nozzle 0.4mm đúng kiểu tương thích CR-X Pro.
• Heater Cartridge.
• Thermistor.
• Dual Cooling Fans.
• BLTouch Auto Leveling Sensor.
• Carborundum Glass Plate.
• Heatbed.
• Dual Z Lead Screws, Couplings và Motors.
• X/Y Belts và Pulleys.
• Filament Sensors.
• Silent Mainboard.
• Color Touch Screen.
• Nguồn 24V / 480W.
• Firmware và dual-color slicer profile.

Những điểm dễ nhập sai về Creality CR-X Pro

• Tên chính xác là Creality CR-X Pro.
• Vùng in chính hãng là 300 x 300 x 400mm.
• Cách ghi “40 x 30 x 30cm” chỉ là đổi thứ tự chiều; không phải vùng X x Y x Z chuẩn.
• Vùng in hai màu được nguồn đúng model ghi khoảng 270 x 270 x 400mm.
• Máy có hai Bowden extruder nhưng chỉ một hotend/nozzle.
• Không phải hệ hai nozzle độc lập hoặc IDEX.
• Có BLTouch Auto Bed Leveling.
• Có Dual Z lead screws.
• Build Surface là Carborundum Glass.
• Nozzle tiêu chuẩn 0.4mm.
• Nhiệt nozzle tối đa 250°C.
• Heatbed tối đa 100°C.
• Tốc độ tối đa theo bảng Creality hiện hành là 100mm/s; một số tài liệu cũ ghi 180mm/s.
• Công suất định mức 480W.
• CR-X Pro khác CR-X thường ở các nâng cấp như BLTouch và cấu hình phần cứng/điều khiển được cải tiến.

FAQ – Creality CR-X Pro

CR-X Pro có khổ in bao nhiêu?

Vùng in chính thức là 300 x 300 x 400mm. Cách gọi 40 x 30 x 30cm chỉ đưa chiều cao 400mm lên trước.

CR-X Pro có thật sự có hai extruder không?

Có hai cơ cấu cấp filament và hai đường Bowden, nhưng chúng hội tụ vào một hotend với một nozzle.

Máy có hai nozzle riêng không?

Không. CR-X Pro không phải IDEX và không sử dụng hai nozzle hoạt động độc lập.

Vùng in hai màu bao nhiêu?

Nguồn của đúng model ghi khoảng 270 x 270 x 400mm do cần chừa không gian cho quá trình purge khi đổi màu.

CR-X Pro có tự cân bàn không?

Có. Máy được trang bị BLTouch Auto Bed Leveling.

Nozzle đạt bao nhiêu độ?

Bảng Creality hiện hành ghi nhiệt độ nozzle tối đa 250°C.

Bàn nhiệt đạt bao nhiêu độ?

Nhiệt độ heatbed tối đa là 100°C.

Tại sao hai màu dễ bị lẫn?

Do hai filament dùng chung một melt zone và nozzle. Khi đổi màu cần purge lượng nhựa còn lại trước khi màu mới xuất ra sạch.

Kiểm tra, sửa chữa Creality CR-X Pro tại Viện Máy Tính

Creality CR-X Pro là máy in FDM hai màu vùng in 300 x 300 x 400mm, sử dụng hai Bowden extruder hội tụ vào một hotend/nozzle, BLTouch, Dual Z, Carborundum Glass và hệ điều khiển hỗ trợ dual-color printing.

Khi máy không chuyển màu, một extruder không cấp filament, Y-coupler bị kẹt, nozzle tắc, hai màu nhiễm lẫn, BLTouch lỗi hoặc Dual Z lệch, các hạng mục có thể cần kiểm tra gồm extruder, Bowden tube, Y-coupler, hotend, heater, thermistor, BLTouch, mainboard và firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality CR-X Pro, đồng thời cần xác định đúng cấu trúc dual-extrusion một nozzle để lựa chọn đúng hotend, nozzle, extruder và linh kiện thay thế.
