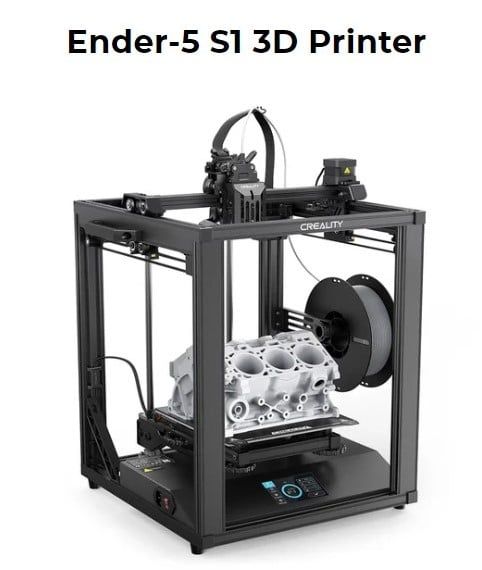

Máy in 3D Creality Ender-5 S1 – Nozzle 300°C, tốc độ 250mm/s, khổ in 220 x 220 x 280mm

Creality Ender-5 S1 là máy in 3D FDM/FFF thuộc Ender-5 Series, sử dụng khung kim loại dạng lập phương nhằm tăng độ ổn định khi đầu in di chuyển ở tốc độ cao. Máy có vùng tạo mẫu 220 x 220 x 280mm, phù hợp cho mô hình, prototype, phụ kiện kỹ thuật, đồ gia dụng và nhiều chi tiết FDM có chiều cao tương đối lớn.

Điểm nổi bật của Ender-5 S1 là cụm Sprite dual-gear direct drive extruder toàn kim loại kết hợp hotend có khả năng đạt tới 300°C. Cấu hình này cho phép máy làm việc với nhiều filament hơn PLA thông thường, gồm PLA, PETG, ABS, TPU, PC, ASA và HIPS theo danh sách chính thức của Creality.

Hệ chuyển động được Creality nâng cấp lên tốc độ tối đa 250mm/s và gia tốc 2000mm/s². Máy còn tích hợp CR Touch Auto Leveling, cảm biến hết filament, màn hình cảm ứng màu 4.3 inch, bo mạch 32-bit silent, PC spring steel build surface và chức năng khôi phục bản in sau khi mất điện.

Thông số kỹ thuật Creality Ender-5 S1

• Thương hiệu: Creality.
• Model: Ender-5 S1.
• Công nghệ in: FDM / FFF.
• Kiểu khung: all-metal cube frame.
• Vùng in: 220 x 220 x 280mm.
• Tốc độ in tối đa: 250mm/s.
• Tốc độ in điển hình: khoảng 120mm/s.
• Gia tốc: 2000mm/s².
• Độ chính xác in: ±0.1mm.
• Layer height: 0.05–0.35mm.
• Extruder: Sprite dual-gear direct drive.
• Vật liệu extruder: all-metal.
• Nozzle tiêu chuẩn: 0.4mm brass nozzle.
• Nhiệt độ nozzle tối đa: 300°C.
• Nhiệt độ bàn tối đa: 110°C.
• Đường kính filament: 1.75mm.
• Filament hỗ trợ: PLA, PETG, ABS, TPU, PC, ASA, HIPS.
• Auto Leveling: CR Touch.
• CR Touch: hệ thống đo 16 điểm theo công bố của Creality.
• Build Surface: PC spring steel sheet.
• Mainboard: 32-bit silent mainboard.
• Màn hình: cảm ứng màu 4.3 inch.
• Cảm biến hết filament: có.
• Power Loss Recovery: có.
• Truyền file: SD Card và USB Type-C cable.
• Công suất định mức: 350W.
• Nguồn: 100–120V hoặc 200–240V AC, 50/60Hz.
• Kích thước máy: 425 x 460 x 570mm.
• Kích thước đóng gói: 528 x 474 x 340mm.
• Khối lượng tịnh: 12.1kg.
• Khối lượng đóng gói: 14.7kg.

Nozzle nhiệt độ cao tối đa 300°C

Ender-5 S1 có hotend được thiết kế cho nhiệt độ nozzle tối đa 300°C. Đây là nâng cấp quan trọng so với nhiều máy FDM phổ thông chỉ hoạt động quanh 250–260°C, giúp mở rộng phạm vi vật liệu có thể sử dụng.

Tuy nhiên 300°C là giới hạn nhiệt độ tối đa của hệ thống, không phải nhiệt độ in mặc định. PLA thường chỉ cần khoảng 190–220°C, PETG thường cao hơn và PC hoặc một số filament kỹ thuật có thể cần nhiệt độ cao hơn nữa tùy datasheet của vật liệu.

Nozzle tiêu chuẩn của Ender-5 S1 được Creality công bố là brass 0.4mm. Nếu sử dụng filament có hạt hoặc sợi gia cường mang tính mài mòn, cần kiểm tra yêu cầu nozzle của filament và cân nhắc nozzle chịu mài mòn phù hợp thay vì mặc định dùng brass nozzle lâu dài.

Sprite Dual-Gear Direct Drive Extruder

Ender-5 S1 sử dụng Sprite extruder kiểu direct drive, nghĩa là motor và bộ bánh răng cấp filament nằm trực tiếp trên đầu in. So với hệ Bowden có ống dài, cấu trúc direct drive tạo đường filament ngắn hơn và kiểm soát việc nạp/rút filament tốt hơn.

Hai bánh răng giúp kẹp filament từ hai phía, hỗ trợ cấp nhựa ổn định khi máy tăng tốc. Thiết kế này cũng hữu ích với TPU do filament mềm ít phải đi qua một đoạn Bowden dài trước khi tới hotend.

Tốc độ tối đa 250mm/s

Creality công bố Ender-5 S1 đạt tốc độ tối đa 250mm/s, tốc độ điển hình khoảng 120mm/s và gia tốc 2000mm/s². Đây là mức nhanh hơn đáng kể so với nhiều Ender thế hệ cũ thường được sử dụng quanh 50mm/s.

250mm/s là giới hạn tối đa chứ không phải tốc độ cần sử dụng cho mọi chi tiết. Outer wall, bridge, overhang, TPU hoặc filament khó nóng chảy thường cần chạy chậm hơn. Chất lượng cuối cùng còn phụ thuộc flow của hotend, nhiệt độ và profile slicer.

Khung lập phương toàn kim loại

Ender-5 S1 giữ thiết kế đặc trưng của dòng Ender-5 với khung lập phương bằng kim loại. Creality sử dụng các profile và thanh giằng nhằm tăng độ cứng tổng thể khi hệ XY chuyển động nhanh.

Trục Z được hỗ trợ bởi hai thanh linear shaft 12mm. Trục Y sử dụng hai belt được đồng bộ bằng một steel transmission shaft, giúp hai phía của hệ chuyển động Y duy trì vị trí đồng đều hơn khi máy tăng tốc.

CR Touch Auto Leveling 16 điểm

CR Touch là cảm biến đo khoảng cách tới bàn in để tạo bed mesh. Creality trang bị hệ thống đo 16 điểm trên Ender-5 S1 nhằm tự động bù các sai lệch nhỏ về độ cao trên bề mặt bàn.

Creality vẫn khuyến nghị thực hiện auxiliary leveling trước, sau đó chỉnh Z Offset và chạy CR Touch. Auto leveling có thể bù sai lệch nhỏ nhưng không thể khắc phục một bàn bị cong nặng, khung lệch hoặc build plate có dị vật phía dưới.

PC Spring Steel Build Surface

Bề mặt in tiêu chuẩn là PC spring steel sheet kết hợp đế từ. Lớp PC nhám hỗ trợ độ bám của lớp đầu, trong khi nền spring steel có thể được tháo ra và uốn nhẹ để tách model sau khi in.

Không nên nhập build surface tiêu chuẩn của Ender-5 S1 thành PEI nếu bộ máy thực tế vẫn sử dụng PC spring steel nguyên bản. PEI có thể tồn tại dưới dạng tấm nâng cấp hoặc phụ kiện khác nhưng không phải thông số build surface ban đầu mà Creality công bố cho model.

Cooling 5015 cho in tốc độ cao

Creality sử dụng quạt 5015 và cặp ống dẫn khí quanh nozzle để tăng luồng làm mát cho vật liệu vừa được đùn. Cooling mạnh hỗ trợ bridge, overhang và các chi tiết nhỏ khi in PLA ở tốc độ cao.

Cooling không nên được đặt giống nhau cho mọi filament. ABS, ASA hoặc PC thường cần hạn chế luồng khí hơn PLA để giảm nguy cơ co ngót và tách lớp.

Filament Ender-5 S1 hỗ trợ

• PLA: dễ in, phù hợp mô hình và prototype phổ thông.
• PETG: độ dai và khả năng chịu nhiệt tốt hơn PLA trong nhiều ứng dụng.
• TPU: filament mềm, tận dụng lợi thế của direct drive.
• ABS: yêu cầu kiểm soát nhiệt và luồng khí tốt hơn.
• ASA: vật liệu kỹ thuật có khả năng chịu thời tiết tốt hơn PLA.
• PC: yêu cầu nhiệt độ cao và điều kiện in phù hợp.
• HIPS: được Creality liệt kê trong nhóm filament hỗ trợ.

Enclosure là phụ kiện tùy chọn

Khung Ender-5 S1 dạng lập phương nhưng máy nguyên bản không phải một enclosed printer kín hoàn chỉnh. Creality từng cung cấp acrylic enclosure riêng cho model nhằm giữ nhiệt tốt hơn khi in ABS hoặc các filament yêu cầu môi trường ổn định.

Vì vậy không nên nhập Ender-5 S1 là máy có buồng kín hoặc active chamber heater tiêu chuẩn. Enclosure là phụ kiện bổ sung và không có hệ thống gia nhiệt buồng chủ động như các máy cao cấp hơn.

Giới hạn của Creality Ender-5 S1

• Nozzle tối đa 300°C nhưng nozzle tiêu chuẩn là brass 0.4mm.
• Tốc độ tối đa 250mm/s, không phải 600–700mm/s của các thế hệ CoreXY mới.
• Tốc độ điển hình khoảng 120mm/s.
• Build surface tiêu chuẩn là PC spring steel, không phải PEI theo thông số gốc.
• Máy không có enclosure kín hoàn chỉnh trong cấu hình tiêu chuẩn.
• Không có active chamber heater.
• Không nên coi 300°C là nhiệt độ dùng cho mọi filament.

Những lỗi Creality Ender-5 S1 có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, belt, pulley, extruder, filament, hotend, nozzle, bàn nhiệt, CR Touch, firmware, phần mềm, cấu hình, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality Ender-5 S1 có lỗi thiết kế.

Filament không đùn hoặc extruder kêu

Kiểm tra nozzle có tắc không, nhiệt độ có phù hợp không, bánh răng Sprite có bám filament và đường filament có bị mắc hay không.

Nozzle không đạt 300°C

Kiểm tra heater cartridge, thermistor, dây kết nối, PID và hotend. Không tiếp tục vận hành nếu máy báo lỗi nhiệt hoặc nhiệt độ dao động bất thường.

CR Touch Auto Leveling thất bại

Kiểm tra đầu probe CR Touch, dây kết nối, bề mặt bàn và Z Offset. CR Touch bị kẹt hoặc bàn nghiêng quá mức có thể làm calibration thất bại.

Layer shift ở tốc độ cao

Kiểm tra X/Y belts, steel transmission shaft, pulley, motor và acceleration. Belt lỏng hoặc pulley không chắc có thể gây sai vị trí.

Quy trình khoanh vùng sự cố Creality Ender-5 S1

1. Xác nhận đúng model Ender-5 S1, không phải Ender-5, Ender-5 Pro, Ender-5 Plus hoặc Ender-5 Max.
2. Kiểm tra nguồn 350W, dây nguồn và connector.
3. Kiểm tra belt X/Y, pulley và steel transmission shaft.
4. Vệ sinh PC spring steel sheet và thực hiện auxiliary leveling.
5. Chỉnh Z Offset rồi chạy CR Touch Auto Leveling.
6. Kiểm tra Sprite extruder và thử đùn PLA ở tốc độ thấp.
7. Kiểm tra hotend, nozzle, heater và thermistor nếu extrusion bất thường.
8. Thử model calibration ở khoảng 80–120mm/s trước khi tăng tốc.
9. Kiểm tra cooling nếu bridge hoặc overhang bị chảy xệ.
10. Kiểm tra firmware và slicer profile trước khi thay mainboard hoặc linh kiện chính.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Sprite dual-gear direct drive extruder.
• Hotend Kit.
• Brass nozzle 0.4mm.
• Heater cartridge và thermistor.
• CR Touch Auto Leveling probe.
• PC spring steel platform.
• Magnetic base và hotbed.
• X/Y synchronous belts.
• Y-axis transmission shaft và pulleys.
• Z-axis linear shafts và motor.
• 5015 cooling fan.
• 32-bit silent mainboard.
• 4.3-inch touch screen.
• Filament Runout Sensor.
• 350W power supply.
• Firmware và slicer profile.

Những điểm dễ nhập sai về Creality Ender-5 S1

• Tên chính xác là Creality Ender-5 S1.
• Khổ in chính xác là 220 x 220 x 280mm.
• Tốc độ tối đa là 250mm/s.
• Tốc độ điển hình là 120mm/s.
• Gia tốc là 2000mm/s².
• Độ chính xác được Creality công bố là ±0.1mm.
• Nozzle tối đa 300°C.
• Bàn nhiệt tối đa 110°C.
• Nozzle tiêu chuẩn là brass 0.4mm.
• Extruder là Sprite dual-gear direct drive toàn kim loại.
• Auto Leveling dùng CR Touch.
• Build surface tiêu chuẩn là PC spring steel sheet.
• Màn hình là 4.3-inch color touchscreen.
• Mainboard là 32-bit silent mainboard.
• Không nhầm Ender-5 S1 với Ender-5 Plus có vùng in lớn hơn.
• Không nhầm với Ender-5 Max thế hệ mới có CoreXY và tốc độ cao hơn nhiều.
• Không nhập enclosure là trang bị tiêu chuẩn; acrylic enclosure là phụ kiện tùy chọn.

FAQ – Creality Ender-5 S1

Ender-5 S1 có khổ in bao nhiêu?

Vùng tạo mẫu chính thức là 220 x 220 x 280mm.

Nozzle Ender-5 S1 đạt bao nhiêu độ?

Creality công bố nhiệt độ nozzle tối đa 300°C.

Tốc độ tối đa bao nhiêu?

Tốc độ tối đa là 250mm/s, còn tốc độ điển hình chính hãng khoảng 120mm/s.

Ender-5 S1 dùng Direct Drive không?

Có. Máy sử dụng Sprite dual-gear direct drive extruder toàn kim loại.

Máy có tự cân bàn không?

Có. Ender-5 S1 được trang bị CR Touch Auto Leveling với hệ đo 16 điểm.

Máy có in TPU được không?

Có. TPU nằm trong danh sách filament chính thức và direct drive giúp kiểm soát filament mềm thuận lợi hơn.

Máy có in ABS hoặc PC được không?

Creality liệt kê ABS và PC trong nhóm filament hỗ trợ. Tuy nhiên các vật liệu này yêu cầu kiểm soát nhiệt và môi trường tốt hơn PLA; acrylic enclosure là phụ kiện hữu ích khi cần giữ nhiệt.

Ender-5 S1 có buồng kín sẵn không?

Không. Máy có khung lập phương nhưng enclosure acrylic là phụ kiện tùy chọn, không phải cấu hình tiêu chuẩn.

Kiểm tra, sửa chữa Creality Ender-5 S1 tại Viện Máy Tính

Creality Ender-5 S1 là máy in FDM khung lập phương có vùng in 220 x 220 x 280mm, tốc độ tối đa 250mm/s, Sprite Direct Drive, nozzle tối đa 300°C, CR Touch Auto Leveling và PC spring steel build surface.

Khi máy gặp lỗi tắc nozzle, hotend không đạt nhiệt, extruder trượt filament, CR Touch không cân bàn, layer shift, belt lệch hoặc bàn nhiệt hoạt động không ổn định, các hạng mục có thể cần kiểm tra gồm hotend, nozzle, Sprite extruder, CR Touch, belt, pulley, transmission shaft, mainboard và nguồn điện.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality Ender-5 S1 cùng cụm đùn, hotend 300°C, hệ thống CR Touch, bàn nhiệt, cơ cấu chuyển động và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
