Máy in 3D Creality Sermoon D1 – Khổ in 280 x 260 x 310mm, Direct Drive, Dual Z

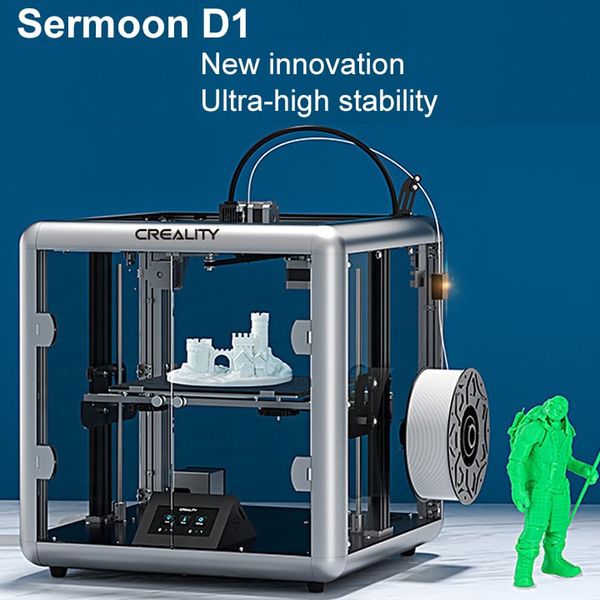

Creality Sermoon D1 là máy in 3D FDM/FFF có vùng tạo mẫu 280 x 260 x 310mm, được thiết kế với khung hộp và các tấm trong suốt bao quanh nhiều phía để người dùng dễ quan sát quá trình in. Đây là cấu trúc bán kín chứ không phải buồng nhiệt kín chủ động như các máy công nghiệp có chamber heater.

Sermoon D1 sử dụng hệ Direct Drive với extruder đặt trực tiếp trên cụm đầu in, Dual Z-axis hỗ trợ bàn in, màn hình cảm ứng màu 4.3 inch, cảm biến hết filament và chức năng tiếp tục in sau khi mất điện. Cấu hình này hướng tới khả năng vận hành ổn định, xử lý filament mềm thuận tiện hơn và phù hợp cho prototype, mô hình, đồ DIY hoặc các chi tiết kỹ thuật kích thước vừa.

Một điểm quan trọng khi nhập dữ liệu Sermoon D1 là không trộn thông số với Sermoon V1, Sermoon V1 Pro hoặc Sermoon D3. D1 có vùng in 280 x 260 x 310mm, cấu trúc DIY bán kín và bàn kính Carborundum; đây là nền tảng khác với các Sermoon thế hệ nhỏ hoặc dòng công nghiệp sau này.

Thông số kỹ thuật Creality Sermoon D1

• Thương hiệu: Creality.
• Model: Sermoon D1.
• Công nghệ in: FDM / FFF.
• Vùng in: 280 x 260 x 310mm.
• Cấu trúc: khung hộp bán kín với các tấm trong suốt.
• Extruder: Direct Drive.
• Số extruder: 1.
• Filament: 1.75mm.
• Filament thường được liệt kê: PLA, ABS, TPU.
• Nozzle tiêu chuẩn: 0.4mm.
• Nozzle tùy chọn được một số tài liệu đúng model liệt kê: 0.2 / 0.8 / 1.2mm.
• Nhiệt độ nozzle nên dùng khi nhập: tối đa khoảng 250°C.
• Nhiệt độ bàn tối đa: 100°C.
• Layer Height: 0.1–0.4mm.
• Độ chính xác: khoảng ±0.1mm.
• Tốc độ sử dụng phù hợp: khoảng 50–60mm/s.
• Z-axis: Dual Z-axis.
• Build Surface: Carborundum Glass.
• Kích thước tấm kính thay thế chính hãng: 295 x 281 x 4mm.
• Mã Carborundum Glass Platform Kit: 4004090059.
• Leveling: manual leveling.
• Auto Leveling tiêu chuẩn: không.
• Filament Runout Sensor: có.
• Power Loss Recovery: có.
• Mainboard: Silent Mainboard.
• Màn hình: 4.3-inch Color Touch Screen.
• Nguồn vào: AC 100–240V.
• Điện áp hệ thống: DC 24V.
• Kích thước máy: khoảng 500 x 500 x 531mm.
• Khối lượng tịnh: khoảng 20.5kg theo bảng thông số phổ biến của đúng model.

Vùng in 280 x 260 x 310mm

Creality công bố vùng tạo mẫu Sermoon D1 là 280 x 260 x 310mm. Kích thước này lớn hơn nhóm Ender-3 220 x 220mm và đủ cho nhiều vỏ thiết bị, prototype, tượng, chi tiết cơ khí và các mô hình có chiều cao trên 300mm.

Kích thước tấm kính thực tế lớn hơn vùng in hữu dụng. Creality hiện liệt kê Carborundum Glass Platform Kit 295 x 281 x 4mm cho Sermoon D1. Không nên lấy kích thước tấm kính 295 x 281mm làm vùng in của máy.

Direct Drive Extruder

Sermoon D1 sử dụng Direct Drive, nghĩa là motor và cơ cấu đẩy filament nằm trên cụm đầu in thay vì đặt xa hotend như hệ Bowden. Filament vì vậy có đường đi ngắn hơn từ extruder tới nozzle.

Ưu điểm rõ nhất là khả năng điều khiển TPU và các filament mềm thuận lợi hơn, do sợi ít có khoảng trống để uốn trong ống dẫn dài. Đổi lại, đầu in Direct Drive nặng hơn nên acceleration và tốc độ cao có thể làm ringing hoặc ghosting rõ hơn nếu cơ khí chưa được căn chỉnh tốt.

Dual Z-axis tăng độ ổn định

Creality nhấn mạnh Sermoon D1 có Dual Z-axis. Hai phía của hệ Z hỗ trợ chuyển động bàn hoặc gantry ổn định hơn, phù hợp với máy có vùng in tương đối lớn.

Dual Z vẫn cần được căn đồng đều. Nếu hai vít me, coupling hoặc cơ cấu đồng bộ lệch nhau, bàn có thể nghiêng và làm sai khoảng cách nozzle ở các vị trí khác nhau. Khi first layer không đều, nên kiểm tra cơ khí Z trước khi chỉ điều chỉnh leveling.

Carborundum Glass Platform

Sermoon D1 sử dụng bàn kính Carborundum. Creality hiện còn liệt kê linh kiện thay thế riêng cho model này với kích thước 295 x 281 x 4mm và mã 4004090059.

Carborundum Glass có bề mặt cứng và tương đối phẳng. Khi được vệ sinh sạch và thiết lập Z Offset đúng, PLA thường bám tốt khi bàn nóng và dễ tháo hơn sau khi bàn nguội. Không nên nhập PEI Spring Steel là bề mặt tiêu chuẩn của Sermoon D1.

Leveling thủ công

Sermoon D1 nguyên bản không có CR Touch, BLTouch hoặc Auto Leveling tiêu chuẩn. Máy sử dụng các núm leveling kích thước lớn để người dùng điều chỉnh độ cao bàn tại các góc.

Khi cân bàn nên làm sạch nozzle, làm nóng bàn ở nhiệt độ gần điều kiện in và kiểm tra nhiều vị trí trên mặt kính. Với vùng 280 x 260mm, chỉ căn đúng ở trung tâm nhưng sai tại góc vẫn có thể gây lỗi first layer.

Nozzle và bàn nhiệt

Nozzle tiêu chuẩn là 0.4mm. Phần lớn tài liệu đúng model ghi nhiệt độ hotend tối đa khoảng 250°C, trong khi có một số bảng phân phối ghi ≤260°C. Để tránh đẩy hệ thống vượt thông số an toàn khi chưa xác định revision, nên sử dụng 250°C làm mức nhập kỹ thuật thận trọng.

Bàn nhiệt đạt tối đa khoảng 100°C. PLA thường dùng mức thấp hơn đáng kể, trong khi ABS cần nhiệt bàn cao và môi trường ít gió hơn. Sermoon D1 có các tấm bao quanh nhưng phần trên không phải buồng nhiệt kín chủ động, vì vậy không nên mô tả máy có heated chamber.

Màn hình cảm ứng 4.3 inch

Máy sử dụng màn hình màu 4.3 inch dạng cảm ứng. Giao diện cho phép thao tác nhiệt độ, di chuyển trục, chọn file và các chức năng vận hành cơ bản mà không cần núm xoay như màn hình 12864 truyền thống.

Khi thay màn hình hoặc cập nhật firmware cần xác định đúng Sermoon D1. Màn hình có hình thức tương tự một số dòng Creality khác không có nghĩa firmware hoặc pinout hoàn toàn giống nhau.

Filament Runout Sensor và Resume Printing

Sermoon D1 có cảm biến hết filament, giúp máy phát hiện khi sợi vật liệu không còn đi qua sensor và hỗ trợ tạm dừng job. Chức năng này hữu ích với model lớn có thể cần gần hoặc hơn một cuộn filament.

Máy cũng hỗ trợ Resume Printing sau khi mất điện. Tuy nhiên trước khi tiếp tục nên kiểm tra model còn bám chắc trên kính, nhiệt bàn đã ổn định và nozzle không có cục nhựa đông cứng gây va chạm.

Silent Mainboard

Creality quảng bá Sermoon D1 với mainboard vận hành độ ồn thấp. Silent Mainboard giúp giảm tiếng chuyển động của stepper motor, dù tổng độ ồn của máy vẫn còn phụ thuộc quạt hotend, quạt nguồn và tốc độ in.

Nếu máy phát tiếng cơ khí lớn, không nên mặc định mainboard bị lỗi. Cần kiểm tra belt, pulley, bánh dẫn hướng, motor, vít me Z và quạt trước.

Cấu trúc bán kín trong suốt

Sermoon D1 có các tấm trong suốt xung quanh giúp quan sát model trong quá trình in và hạn chế một phần luồng gió trực tiếp tác động vào vùng tạo mẫu. Đây là ưu điểm so với máy khung mở khi in các vật liệu nhạy với thay đổi nhiệt.

Tuy nhiên máy không phải enclosure kín hoàn toàn có kiểm soát nhiệt độ. Không nên nhập Active Chamber Heating, HEPA filtration hoặc chamber temperature control cho Sermoon D1 nếu chưa có nâng cấp ngoài.

Những lỗi Creality Sermoon D1 có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, belt, pulley, Dual Z, filament, Direct Drive Extruder, hotend, nozzle, bàn nhiệt, firmware, phần mềm, cấu hình, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality Sermoon D1 có lỗi thiết kế.

Filament không đùn hoặc đùn không đều

Kiểm tra Direct Drive Extruder, bánh răng, tension, đường filament, nozzle và nhiệt độ. Nozzle tắc hoặc filament bị mài có thể khiến extruder quay nhưng không đẩy đủ nhựa.

TPU bị kẹt trong extruder

Giảm tốc độ, retraction và kiểm tra đường filament. Direct Drive hỗ trợ TPU tốt hơn Bowden nhưng filament quá mềm vẫn có thể cong nếu tension hoặc tốc độ không phù hợp.

First layer không đều

Kiểm tra bàn kính, leveling, độ sạch nozzle và độ cân bằng Dual Z. Một phía trục Z lệch có thể làm leveling khó ổn định.

Model không bám Carborundum Glass

Vệ sinh bề mặt, kiểm tra nhiệt bàn, khoảng cách nozzle và tốc độ lớp đầu. Dầu tay hoặc bụi trên kính có thể làm giảm đáng kể độ bám.

Quy trình khoanh vùng sự cố Creality Sermoon D1

1. Xác nhận đúng model Sermoon D1, không nhầm Sermoon V1 hoặc D3.
2. Kiểm tra nguồn điện, dây nguồn và connector.
3. Kiểm tra khung, belt, pulley và các cụm chuyển động.
4. Kiểm tra Dual Z và độ cân bằng bàn.
5. Vệ sinh Carborundum Glass và nozzle.
6. Cân bàn thủ công tại nhiều vị trí.
7. Kiểm tra Direct Drive Extruder và thử đùn PLA ở tốc độ thấp.
8. Kiểm tra heater và thermistor nếu nhiệt độ nozzle hoặc bàn không ổn định.
9. Kiểm tra Filament Runout Sensor nếu máy dừng bất thường.
10. Xác nhận đúng firmware Sermoon D1 trước khi thay mainboard hoặc màn hình.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Direct Drive Extruder.
• Extruder Motor và bánh răng cấp filament.
• Hotend và Heatbreak.
• Nozzle 0.4mm.
• Heater Cartridge.
• Thermistor.
• Hotend Cooling Fan và Part Cooling Fan.
• Carborundum Glass Platform Kit 4004090059.
• Heatbed.
• Dual Z Lead Screws, Couplings và Motors.
• X/Y Belts và Pulleys.
• Filament Runout Sensor.
• Silent Mainboard.
• 4.3-inch Color Touch Screen.
• Nguồn DC 24V.
• Firmware và slicer profile.

Những điểm dễ nhập sai về Creality Sermoon D1

• Tên chính xác là Creality Sermoon D1.
• Khổ in là 280 x 260 x 310mm.
• Có Dual Z-axis.
• Extruder là Direct Drive, không phải cấu hình Bowden tiêu chuẩn.
• Nozzle tiêu chuẩn là 0.4mm.
• Nhiệt nozzle nên nhập tối đa khoảng 250°C do tài liệu đúng model có chênh lệch 250–260°C.
• Bàn nhiệt tối đa khoảng 100°C.
• Build Surface là Carborundum Glass.
• Tấm kính thay thế chính hãng có kích thước 295 x 281 x 4mm, không phải vùng in.
• Mã Carborundum Glass Platform Kit là 4004090059.
• Có Filament Runout Sensor.
• Có Resume Printing sau mất điện.
• Màn hình là 4.3-inch Color Touch Screen.
• Leveling nguyên bản là manual leveling, không phải CR Touch.
• Không nhập Active Chamber Heating, camera AI hoặc Wi-Fi của các Sermoon thế hệ khác sang D1.

FAQ – Creality Sermoon D1

Sermoon D1 có khổ in bao nhiêu?

Creality công bố vùng tạo mẫu 280 x 260 x 310mm.

Sermoon D1 dùng Direct Drive hay Bowden?

Máy sử dụng Direct Drive, với extruder đặt trực tiếp trên cụm đầu in.

Máy có Dual Z không?

Có. Dual Z-axis là một trong những đặc điểm được Creality nhấn mạnh trên Sermoon D1.

Sermoon D1 có Auto Leveling không?

Không trong cấu hình tiêu chuẩn. Máy sử dụng manual leveling.

Bàn in là vật liệu gì?

Sermoon D1 sử dụng Carborundum Glass. Creality có kit thay thế 295 x 281 x 4mm mã 4004090059.

Nozzle đạt bao nhiêu độ?

Nhiều tài liệu đúng model ghi khoảng 250°C; một số bảng phân phối ghi 260°C. Khi nhập dữ liệu nên dùng 250°C để tránh gán giới hạn cao hơn khi chưa xác định revision.

Máy có cảm biến hết filament không?

Có. Sermoon D1 hỗ trợ Filament Runout Detection.

Sermoon D1 có phải máy kín hoàn toàn không?

Máy có các tấm trong suốt bao quanh nhiều phía nhưng không phải buồng nhiệt kín chủ động có chamber heater.

Kiểm tra, sửa chữa Creality Sermoon D1 tại Viện Máy Tính

Creality Sermoon D1 là máy in FDM khổ 280 x 260 x 310mm, sử dụng Direct Drive, Dual Z, Carborundum Glass, màn hình cảm ứng 4.3 inch, cảm biến hết filament và chức năng tiếp tục in sau khi mất điện.

Khi máy không đùn filament, TPU bị kẹt, nozzle tắc, bàn không đạt nhiệt, Dual Z lệch, first layer không đều hoặc cảm biến filament hoạt động sai, các hạng mục có thể cần kiểm tra gồm extruder, hotend, heater, thermistor, bàn kính, Dual Z, mainboard và nguồn điện.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality Sermoon D1 cùng Direct Drive Extruder, hotend, Dual Z, Carborundum Glass, màn hình cảm ứng và các linh kiện máy in 3D liên quan tùy tình trạng thực tế.
