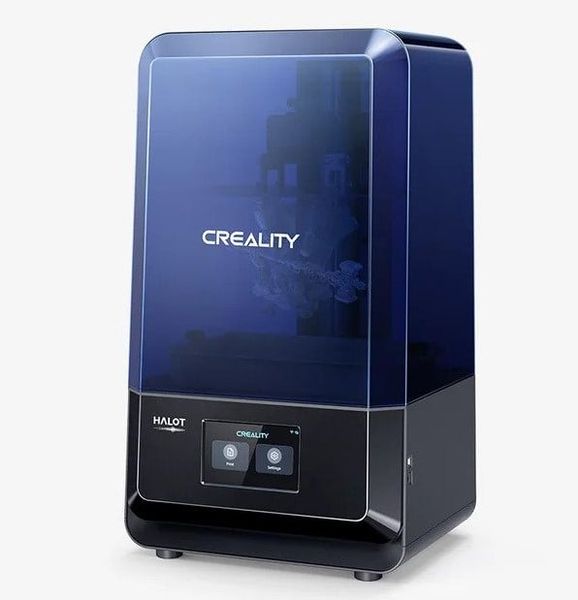

Máy in 3D resin Creality HALOT-RAY 6K – Khổ in 198 x 123 x 210mm, Mono LCD 9.25 inch

Creality HALOT-RAY 6K là máy in 3D resin sử dụng công nghệ LCD MSLA, hướng đến nhu cầu tạo mô hình có độ chi tiết cao như miniature, tượng, mô hình kiến trúc, prototype, trang sức và các chi tiết resin cần bề mặt mịn. Máy sử dụng màn hình monochrome LCD 9.25 inch với độ phân giải 6K 5760 x 3600 pixel và vùng tạo mẫu 198 x 123 x 210mm.

HALOT-RAY được Creality trang bị Integral Light Source do hãng tự phát triển, sử dụng 12 module LED kết hợp hệ thống phản xạ và khúc xạ ánh sáng để đạt độ đồng đều khoảng 93% trên vùng in. Màn hình có tỷ lệ tương phản 350:1 và độ truyền sáng khoảng 7%, giúp nguồn UV đi qua LCD hiệu quả hơn trong quá trình đóng rắn resin.

Máy còn tích hợp Wi-Fi, HALOT OS, màn hình cảm ứng điện dung 5 inch và khả năng quản lý qua Creality Cloud. HALOT-RAY hỗ trợ HALOT BOX để slicing, USB 2.0 Type-A để truyền file trực tiếp và có thể kết nối camera USB ngoài để phục vụ remote monitoring. Camera không phải linh kiện tích hợp sẵn trong máy.

Thông số kỹ thuật Creality HALOT-RAY 6K

• Thương hiệu: Creality.
• Model: HALOT-RAY.
• Công nghệ in: LCD MSLA / vat photopolymerization.
• Màn hình tạo hình: 6K monochrome LCD.
• Kích thước LCD: 9.25 inch.
• Độ phân giải LCD: 5760 x 3600 pixel.
• Tỷ lệ tương phản LCD: 350:1.
• Độ phân giải XY: khoảng 0.034mm, tương đương khoảng 34μm.
• Vùng in: 198 x 123 x 210mm.
• Build volume: khoảng 5152cm³.
• Layer height: 0.01–0.2mm.
• Tốc độ in: khoảng 60mm/h.
• Thời gian curing: khoảng 1–4 giây/layer tùy resin và thiết lập.
• Nguồn sáng: Integral Light Source.
• Số module LED: 12.
• Độ đồng đều ánh sáng: khoảng 93%.
• Cường độ UV: Creality hiện công bố khoảng 5000±10% đến 5500μW/cm² tùy trang tài liệu.
• Công suất nguồn sáng: 50W.
• Bước sóng resin: 405nm.
• Kiểu resin: photopolymer resin dạng lỏng.
• Z-axis: vít me chữ T kết hợp hai linear rail.
• Số trục Z: 1.
• Số linear rail: 2.
• Cân bàn: 4-point manual leveling.
• Màn hình điều khiển: cảm ứng điện dung 5 inch.
• Firmware/OS: HALOT OS.
• Kết nối: USB 2.0 Type-A và Wi-Fi.
• Remote control: hỗ trợ qua Creality Cloud.
• Slicer: HALOT BOX.
• Định dạng model: STL, OBJ.
• Air Filtration: có.
• Camera: hỗ trợ camera USB ngoài; không tích hợp camera sẵn.
• Độ ồn: dưới 60dB theo bảng thông số Creality.
• Nhiệt độ môi trường: 5–40°C.
• Công suất định mức: 100W.
• Nguồn vào: 100–240V AC.
• Adapter: 24V, 3.5A.
• Kích thước máy: 330 x 301 x 572mm.
• Kích thước đóng gói: 425 x 393 x 685mm.
• Khối lượng tịnh: 11.7kg.
• Khối lượng đóng gói: 14.3kg.

Màn hình Mono LCD 9.25 inch 6K

Màn hình 6K của HALOT-RAY có độ phân giải 5760 x 3600 pixel. LCD trong máy resin đóng vai trò mask, kiểm soát vùng ánh sáng UV đi qua để đóng rắn resin theo hình dạng của từng layer.

Độ phân giải XY được Creality công bố khoảng 0.034mm. Đây là kích thước chi tiết tham chiếu theo mặt phẳng XY, không phải layer height. Layer height thuộc trục Z và có thể thiết lập trong khoảng 0.01–0.2mm.

Integral Light Source và độ đồng đều 93%

HALOT-RAY sử dụng Integral Light Source gồm 12 module LED. Creality dùng hệ phản xạ và khúc xạ để phân bố tia UV đều hơn trên toàn bộ màn hình, với độ đồng đều công bố khoảng 93%.

Ánh sáng đồng đều giúp giảm chênh lệch curing giữa vùng giữa và vùng mép build plate. Điều này đặc biệt quan trọng khi in nhiều model cùng lúc trên toàn vùng 198 x 123mm.

Có sự khác biệt nhỏ giữa tài liệu chính hãng về cường độ sáng. Trang sản phẩm Creality hiện ghi 5500μW/cm², trong khi bảng thông số Creality Cloud ghi 5000±10%μW/cm². Vì vậy nên xem giá trị thực tế nằm trong khoảng công bố của từng revision/tài liệu thay vì khẳng định duy nhất một con số tuyệt đối.

Tốc độ in khoảng 60mm/h

Creality công bố HALOT-RAY có tốc độ in khoảng 60mm/h. Curing time mỗi layer được ghi khoảng 1–4 giây tùy resin, độ dày layer và thông số exposure.

Tốc độ 60mm/h là thông số tham khảo. Resin có độ nhớt cao, model có diện tích mặt cắt lớn hoặc support phức tạp có thể cần lift/retract chậm hơn để giảm lực tách giữa model và release film.

Z-axis Dual Linear Rails

HALOT-RAY sử dụng một trục vít me Z kết hợp hai linear rail dẫn hướng. Creality thiết kế cơ cấu này để hạn chế dao động của build platform trong quá trình nâng và hạ giữa các layer.

Nếu ray bị bẩn, thiếu bôi trơn hoặc vít me bị cong, bản in có thể xuất hiện Z banding, layer line bất thường hoặc tiếng động khi platform di chuyển.

HALOT OS và màn hình cảm ứng 5 inch

Máy sử dụng màn hình cảm ứng điện dung 5 inch với HALOT OS. Giao diện hỗ trợ nhiều ngôn ngữ và cung cấp các chức năng điều khiển printer, cài đặt Wi-Fi, chạy file, kiểm tra trạng thái và cập nhật firmware OTA.

HALOT OS được Creality xây dựng theo hướng kết nối thiết bị, phần mềm và cloud, giúp HALOT-RAY dễ quản lý hơn so với các máy resin chỉ sử dụng USB ngoại tuyến.

Wi-Fi và Creality Cloud

HALOT-RAY tích hợp Wi-Fi và có thể được thêm vào Creality Cloud App để thực hiện cloud printing và remote control. File cũng có thể được chuyển trực tiếp bằng USB 2.0 Type-A khi người dùng không muốn sử dụng cloud.

Khả năng remote monitoring bằng hình ảnh cần camera USB bên ngoài. Creality xác nhận HALOT-RAY không được trang bị camera tích hợp trong máy; người dùng có thể kết nối CRCC-S7 hoặc camera USB H.264 tương thích.

HALOT BOX và sửa model tự động

Slicer chính thức là HALOT BOX. Phần mềm có thể phát hiện một số lỗi model, hỗ trợ sửa chữa và chia model lớn thành các phần nhỏ trước khi slicing.

Các thông số quan trọng trong resin slicing gồm layer height, normal exposure, bottom exposure, số bottom layer, lift distance, lift speed, retract speed, support density và orientation.

Resin 405nm tương thích

HALOT-RAY sử dụng photopolymer resin nhạy UV 405nm. Có thể sử dụng nhiều loại standard resin, rigid resin, tough resin hoặc các resin chuyên dụng khác nếu bước sóng và profile exposure phù hợp.

Không nên sử dụng cùng một exposure cho mọi resin. Màu pigment, độ nhớt, độ trong và công thức polymer ảnh hưởng đáng kể đến thời gian curing.

Air Filtration

Creality ghi HALOT-RAY có hệ thống lọc không khí. Bộ lọc có thể hỗ trợ giảm mùi phát sinh trong quá trình in resin nhưng không thay thế hoàn toàn việc thông gió khu vực làm việc.

Resin lỏng cần được thao tác với găng tay phù hợp và tránh tiếp xúc trực tiếp với da. Khu vực in nên thông thoáng và tránh ánh nắng trực tiếp chiếu vào vat resin.

Giới hạn của Creality HALOT-RAY 6K

• Máy sử dụng 4-point manual leveling, không phải auto leveling.
• Không tích hợp camera sẵn.
• Không có auto resin feeding hoặc resin recovery.
• Không có hệ thống giữ nhiệt resin chủ động.
• Không có resin runout sensor.
• Không có power loss recovery theo bảng thông số chính hãng.
• 6K là độ phân giải LCD, không phải layer height.
• Độ phân giải XY 0.034mm không đồng nghĩa mọi chi tiết in có sai số kích thước tuyệt đối chỉ 0.034mm.

Những lỗi Creality HALOT-RAY 6K có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, tải cơ khí, LCD, FPC, nguồn UV, resin, release film, build platform, trục Z, quạt, firmware, phần mềm, cấu hình exposure, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality HALOT-RAY 6K có lỗi thiết kế.

Model không bám bàn

Kiểm tra leveling 4 điểm, độ sạch build plate, bottom exposure, số bottom layer, nhiệt độ resin và release film.

Model dính xuống đáy vat

Kiểm tra support, exposure, lift distance, lift speed và release film. Film bị mòn hoặc quá lỏng có thể làm lực tách không ổn định.

LCD có sọc hoặc vùng không cure

Chạy exposure test để kiểm tra LCD. Nếu lỗi cố định tại một vị trí, cần kiểm tra màn hình 6K, FPC cable, connector và mainboard.

Resin cure không đều

Kiểm tra LCD, Integral Light Source, bề mặt quang học và nguồn cấp. Bụi hoặc resin rò xuống màn hình cũng có thể làm giảm ánh sáng tại một vùng.

Z-axis phát tiếng hoặc rung

Kiểm tra vít me, coupling, hai linear rail và motor Z. Cần làm sạch và bôi trơn đúng cách nếu rail hoặc lead screw khô.

Quy trình khoanh vùng sự cố Creality HALOT-RAY 6K

1. Xác nhận đúng model HALOT-RAY 6K, không phải HALOT R6.
2. Kiểm tra adapter 24V, nguồn AC và máy khởi động bình thường.
3. Kiểm tra resin 405nm và profile exposure phù hợp.
4. Cân lại build platform bằng hệ thống 4 điểm.
5. Kiểm tra vat và release film có xước, thủng hoặc giãn không.
6. Chạy LCD exposure test.
7. Kiểm tra Integral Light Source nếu curing không đồng đều.
8. Kiểm tra vít me và dual linear rails nếu layer Z bất thường.
9. Thử một resin đã xác nhận tốt trước khi kết luận LCD hoặc UV light bị lỗi.
10. Kiểm tra firmware HALOT OS trước khi thay mainboard hoặc màn hình.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• 6K Monochrome LCD 9.25 inch.
• FPC cable màn hình.
• Integral Light Source 12 LED.
• HALOT-RAY Mainboard Kit 4002010054.
• 5-inch capacitive touch screen.
• Resin Vat.
• Release Film.
• Build Platform.
• Z-axis lead screw.
• Dual linear rails.
• Z motor và coupling.
• Air Filtration System.
• Cooling fan.
• Nguồn 24V 3.5A.
• Wi-Fi và HALOT OS firmware.
• Camera USB ngoài nếu lỗi remote monitoring.

Những điểm dễ nhập sai về Creality HALOT-RAY 6K

• Tên chính xác là Creality HALOT-RAY.
• Không nhầm với HALOT R6, một model khác của Creality.
• Màn hình tạo hình là 9.25 inch monochrome LCD.
• Độ phân giải là 5760 x 3600 – 6K.
• Khổ in chính xác là 198 x 123 x 210mm.
• Độ phân giải XY chính hãng là khoảng 0.034mm.
• Layer height là 0.01–0.2mm.
• Tốc độ in là khoảng 60mm/h.
• Nguồn sáng có 12 LED module.
• Độ đồng đều ánh sáng là khoảng 93%.
• Trang sản phẩm Creality ghi 5500μW/cm², còn bảng thông số Creality Cloud ghi 5000±10%μW/cm².
• Màn hình điều khiển là 5 inch capacitive touchscreen.
• Máy sử dụng resin 405nm.
• Cân bàn là 4-point manual leveling, không phải auto leveling.
• Camera không tích hợp sẵn; remote video cần camera USB ngoài.
• Không có Smart Resin Pump như HALOT-MAGE PRO.
• Không nhập màn hình 8K/14K của HALOT-MAGE Series sang HALOT-RAY.

FAQ – Creality HALOT-RAY 6K

HALOT-RAY có màn hình bao nhiêu inch?

Máy sử dụng màn hình monochrome LCD 9.25 inch.

Độ phân giải màn hình bao nhiêu?

Độ phân giải chính thức là 5760 x 3600 pixel, được Creality gọi là 6K.

Khổ in bao nhiêu?

Vùng tạo mẫu là 198 x 123 x 210mm.

Độ phân giải XY bao nhiêu?

Creality công bố khoảng 0.034mm, tương đương khoảng 34μm.

Tốc độ in bao nhiêu?

Bảng thông số chính hãng ghi khoảng 60mm/h.

HALOT-RAY có tự cân bàn không?

Không. Máy sử dụng cơ chế cân bàn thủ công 4 điểm.

Máy có Wi-Fi không?

Có. HALOT-RAY tích hợp Wi-Fi và hỗ trợ Creality Cloud.

HALOT-RAY có camera tích hợp không?

Không. Creality xác nhận máy không trang bị camera sẵn; có thể kết nối camera USB ngoài để remote monitoring và time-lapse.

Máy dùng loại resin nào?

Máy sử dụng photopolymer resin nhạy UV bước sóng 405nm.

Kiểm tra, sửa chữa Creality HALOT-RAY 6K tại Viện Máy Tính

Creality HALOT-RAY 6K là máy in resin MSLA dùng màn hình mono 9.25 inch 5760 x 3600, khổ in 198 x 123 x 210mm, Integral Light Source 12 LED và Wi-Fi kết hợp HALOT OS. Máy phù hợp cho mô hình chi tiết, miniature, prototype, trang sức và nhiều ứng dụng resin 405nm.

Khi máy không cure resin, LCD có sọc hoặc vùng chết, model không bám bàn, release film hư, nguồn UV không đồng đều, Z-axis rung hoặc Wi-Fi mất kết nối, các hạng mục cần kiểm tra có thể gồm LCD, FPC, Integral Light Source, vat, film, platform, trục Z, mainboard, nguồn và firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality HALOT-RAY 6K cùng màn hình LCD, nguồn UV, mainboard, hệ thống Z-axis, vat resin, màn hình cảm ứng và các linh kiện máy in 3D resin liên quan tùy tình trạng thực tế.

Hotline Viện Máy Tính: 0967891080
