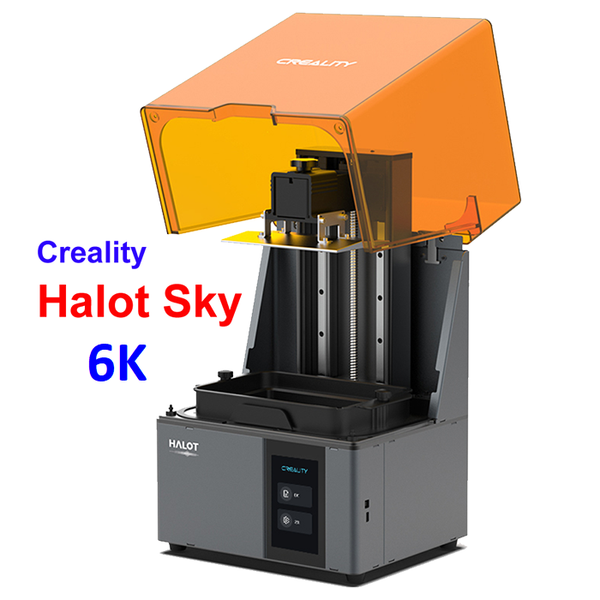

Máy in 3D Resin Creality HALOT-SKY 2022 6K – Mono LCD 9.25 inch, khổ in 198 x 123 x 200mm

Creality HALOT-SKY 2022 là máy in 3D resin sử dụng công nghệ LCD MSLA, được Creality nâng cấp lên màn hình monochrome 6K để tăng mật độ điểm ảnh và khả năng tái tạo chi tiết. Phiên bản 6K chính hãng sử dụng màn hình 9.25 inch độ phân giải 5760 x 3600 pixel, độ phân giải XY khoảng 34μm và vùng tạo mẫu 198 x 123 x 200mm.

HALOT-SKY 2022 sử dụng Integral Light Source do Creality phát triển, cường độ ánh sáng 4000 ±10%μW/cm² và độ đồng đều khoảng 90%. Nguồn sáng được thiết kế để phân bố tia UV đồng đều trên màn hình LCD, hỗ trợ curing ổn định hơn giữa vùng trung tâm và các vị trí gần mép build plate.

Máy hỗ trợ Wi-Fi, điều khiển thông minh qua hệ sinh thái Creality, cập nhật OTA và nhiều phần mềm slicing như HALOT BOX, CHITUBOX và LycheeSlicer. Cấu trúc trục Z được Creality nhấn mạnh về độ ổn định, phù hợp cho miniature, tượng, prototype, mô hình kiến trúc, đồ trang trí và các chi tiết resin cần độ nét cao.

Thông số kỹ thuật Creality HALOT-SKY 2022 6K

• Thương hiệu: Creality.
• Model: HALOT-SKY 2022.
• Công nghệ: LCD MSLA / vat photopolymerization.
• Màn hình tạo hình: 6K Monochrome LCD.
• Kích thước màn hình LCD: 9.25 inch.
• Độ phân giải LCD: 5760 x 3600 pixel.
• Độ phân giải XY: 34μm.
• Vùng in phiên bản 6K chính hãng: 198 x 123 x 200mm.
• Layer Height: 0.01–0.2mm.
• Tốc độ in: ≤60mm/h.
• Nguồn sáng: Integral Light Source.
• Cường độ ánh sáng: 4000 ±10%μW/cm².
• Độ đồng đều ánh sáng: khoảng 90%.
• Vật liệu: photopolymer resin dùng cho máy LCD/MSLA.
• Bước sóng resin: sử dụng hệ resin UV tương thích với nền tảng HALOT.
• Kết nối: USB và Wi-Fi.
• Điều khiển từ xa: hỗ trợ qua hệ sinh thái Wi-Fi/App của Creality.
• OTA Update: có.
• Slicer: HALOT BOX, CHITUBOX, LycheeSlicer.
• Định dạng: STL, OBJ, 3MF và CXDLP sau slicing.
• Ngôn ngữ giao diện: 14 ngôn ngữ theo catalogue Creality.
• Điện áp định mức: 100–240V AC.
• Công suất định mức: 100W.
• Kích thước máy: 340 x 292 x 552mm.
• Kích thước đóng gói: 480 x 425 x 720mm.
• Khối lượng tịnh: 16.5kg.
• Khối lượng đóng gói: 22.45kg.
• Mã màn hình thay thế HALOT-SKY 2022: 4001150013.

Màn hình Mono LCD 9.25 inch 6K

Màn hình tạo hình của HALOT-SKY 2022 có độ phân giải 5760 x 3600 pixel. Trong máy MSLA, màn hình này đóng vai trò mask để kiểm soát khu vực ánh sáng UV đi xuyên qua, từ đó đóng rắn resin theo hình dạng của từng layer.

Creality công bố độ phân giải XY 34μm. Con số này mô tả kích thước điểm ảnh theo mặt phẳng X-Y và không nên nhầm với layer height. Độ dày layer theo trục Z có thể thiết lập từ 0.01 đến 0.2mm tùy model, resin và mục tiêu chất lượng.

Integral Light Source

HALOT-SKY 2022 sử dụng Integral Light Source thay cho cấu hình LED đơn giản. Hệ quang học này được thiết kế để đưa ánh sáng UV tới màn hình với độ phân bố đồng đều hơn, giúp exposure giữa nhiều vị trí trên build plate ít chênh lệch.

Creality ghi cường độ ánh sáng 4000 ±10%μW/cm² và độ đồng đều khoảng 90%. Đây là các thông số của hệ thống chiếu sáng, không phải thông số độ phân giải hình học của máy.

Khổ in chính hãng 198 x 123 x 200mm

HALOT-SKY 2022 6K có vùng in chính thức 198 x 123 x 200mm. Với diện tích XY gần 200 x 123mm, máy có thể bố trí nhiều miniature cùng lúc hoặc in các mô hình resin lớn hơn nhóm HALOT-ONE nhỏ.

Một số listing trên thị trường ghi HALOT-SKY 6K nhưng khổ 192 x 120 x 200mm. Cần kiểm tra revision thực tế vì kích thước 192 x 120 x 200mm là thông số của HALOT-SKY đời đầu dùng màn hình 8.9 inch 4K 3840 x 2400. Máy HALOT-SKY đời đầu được retrofit màn 6K vẫn có thể giữ vùng in cũ, nhưng không đồng nhất với HALOT-SKY 2022 xuất xưởng 6K.

Tốc độ in tối đa khoảng 60mm/h

Creality công bố tốc độ in HALOT-SKY 2022 ở mức ≤60mm/h. Đây là tốc độ theo chiều cao và không đồng nghĩa mỗi bản in đều đạt chính xác 60mm trong một giờ.

Thời gian thực tế phụ thuộc layer height, exposure, lift distance, lift speed, số lượng bottom layer, thời gian chờ và đặc tính resin. Model có tiết diện lớn thường cần profile thận trọng hơn để giảm lực bóc giữa chi tiết và release film.

Trục Z độ ổn định cao

Creality nhấn mạnh HALOT-SKY có High Stability Z-axis. Cơ cấu Z ổn định đặc biệt quan trọng với máy resin vì build platform phải lặp lại chuyển động nâng, tách layer và trở về vị trí với độ chính xác cao trong hàng nghìn chu kỳ.

Nếu trục Z bị khô, rail bẩn, coupling lỏng hoặc vít me có vấn đề, model có thể xuất hiện Z banding, layer line bất thường hoặc phát tiếng khi platform chuyển động.

Wi-Fi, điều khiển thông minh và OTA

HALOT-SKY hỗ trợ Wi-Fi để truyền dữ liệu và sử dụng các chức năng trong hệ sinh thái Creality. Trang sản phẩm hiện tại của hãng tiếp tục mô tả Wi-Fi/App intelligent control và OTA online upgrade.

OTA cho phép cập nhật firmware trực tuyến thay vì luôn phải chép firmware bằng USB. Khi máy gặp lỗi kết nối, nên thử USB trước để phân biệt lỗi phần cứng in với lỗi mạng hoặc dịch vụ cloud.

Phần mềm HALOT BOX, CHITUBOX và LycheeSlicer

Catalogue Creality liệt kê HALOT BOX, CHITUBOX và LycheeSlicer cho HALOT-SKY 2022. Slicer dùng để định hướng model, tạo support, hollow, thêm lỗ thoát resin và thiết lập thông số exposure trước khi xuất file in.

Cần chọn đúng profile HALOT-SKY 2022 6K. Nếu profile sử dụng vùng 192 x 120mm hoặc độ phân giải 3840 x 2400 thì đó có thể là profile của HALOT-SKY 4K đời trước.

Phân biệt HALOT-SKY 4K và HALOT-SKY 2022 6K

• HALOT-SKY đời đầu: màn hình 8.9 inch.
• HALOT-SKY đời đầu: độ phân giải 3840 x 2400.
• HALOT-SKY đời đầu: XY khoảng 50μm.
• HALOT-SKY đời đầu: vùng in 192 x 120 x 200mm.
• HALOT-SKY 2022: màn hình 9.25 inch.
• HALOT-SKY 2022: độ phân giải 5760 x 3600 – 6K.
• HALOT-SKY 2022: XY 34μm.
• HALOT-SKY 2022: vùng in 198 x 123 x 200mm.

Những lỗi Creality HALOT-SKY 2022 6K có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, LCD, FPC, nguồn UV, resin, release film, build platform, tải cơ khí trục Z, quạt, firmware, phần mềm, thông số exposure, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality HALOT-SKY 2022 có lỗi thiết kế.

Model không bám build platform

Kiểm tra leveling, độ sạch platform, bottom exposure, số bottom layer, resin và nhiệt độ môi trường. Nếu resin cure dưới vat nhưng không dính platform, nên kiểm tra leveling và bottom exposure trước.

LCD không hiển thị đúng hình layer

Chạy exposure test và kiểm tra màn hình. Nếu màn hình tối, sọc hoặc có vùng chết cố định, cần kiểm tra LCD, FPC cable, connector, board điều khiển màn hình và mainboard.

Resin cure không đều

Kiểm tra Integral Light Source, màn hình LCD và bề mặt quang học. Resin bị rò, bụi hoặc vật cản trên màn hình có thể làm giảm lượng UV đi qua.

Trục Z phát tiếng hoặc rung

Kiểm tra rail, vít me, coupling và motor. Cần làm sạch và bôi trơn đúng cách nếu hệ thống Z chuyển động khô hoặc có điểm kẹt.

Quy trình khoanh vùng sự cố Creality HALOT-SKY 2022 6K

1. Xác nhận máy là HALOT-SKY 2022 6K hay HALOT-SKY 4K đời đầu.
2. Kiểm tra màn hình thực tế là 9.25 inch 5760 x 3600 hay 8.9 inch 3840 x 2400.
3. Kiểm tra nguồn điện và khả năng khởi động của máy.
4. Kiểm tra resin, vat và release film.
5. Kiểm tra leveling và độ sạch build platform.
6. Chạy LCD exposure test.
7. Kiểm tra Integral Light Source nếu curing không đồng đều.
8. Kiểm tra trục Z nếu model xuất hiện banding hoặc platform chuyển động bất thường.
9. Kiểm tra profile slicer đúng HALOT-SKY 2022 trước khi kết luận lỗi phần cứng.
10. Kiểm tra firmware đúng revision trước khi thay LCD hoặc mainboard.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Màn hình Mono LCD 9.25 inch 6K 5760 x 3600.
• HALOT-SKY 2022 Print Screen Kit mã 4001150013.
• FPC / ribbon cable màn hình.
• LCD driver board.
• Integral Light Source.
• Resin Vat.
• Release Film.
• Build Platform.
• Z-axis lead screw và linear rail.
• Z-axis motor và coupling.
• Cooling Fan.
• Mainboard đúng revision HALOT-SKY 2022.
• Nguồn điện và các connector.
• Wi-Fi communication system.
• Firmware và slicer profile.

Những điểm dễ nhập sai về Creality HALOT-SKY 2022 6K

• Tên phiên bản 6K chính hãng nên nhận diện là HALOT-SKY 2022.
• Màn hình chính xác là 9.25 inch 6K Monochrome LCD.
• Độ phân giải LCD là 5760 x 3600.
• Độ phân giải XY là 34μm.
• Khổ in bản 6K chính hãng là 198 x 123 x 200mm.
• Thông số 192 x 120 x 200mm thuộc HALOT-SKY 4K đời đầu hoặc máy đời cũ được retrofit màn hình 6K.
• HALOT-SKY 4K đời đầu dùng màn hình 8.9 inch 3840 x 2400, XY khoảng 50μm.
• Layer Height là 0.01–0.2mm.
• Tốc độ tối đa chính hãng là ≤60mm/h.
• Nguồn sáng là Integral Light Source.
• Cường độ ánh sáng là 4000 ±10%μW/cm².
• Độ đồng đều ánh sáng khoảng 90%.
• Có Wi-Fi và hỗ trợ OTA.
• Không nhập vùng in 198 x 123 x 210mm của HALOT-RAY sang HALOT-SKY 2022.
• Không nhập màn hình 8K 10.3 inch của HALOT-MAGE sang HALOT-SKY.

FAQ – Creality HALOT-SKY 2022 6K

HALOT-SKY 6K dùng màn hình bao nhiêu inch?

Phiên bản HALOT-SKY 2022 chính hãng sử dụng màn hình monochrome 9.25 inch.

Độ phân giải màn hình là bao nhiêu?

Độ phân giải chính thức là 5760 x 3600 pixel, thuộc nhóm 6K.

HALOT-SKY 6K có khổ in 192 x 120 x 200mm không?

HALOT-SKY 2022 6K xuất xưởng chính hãng có vùng in 198 x 123 x 200mm. Kích thước 192 x 120 x 200mm thuộc HALOT-SKY 4K đời đầu; máy đời đầu được retrofit màn 6K có thể vẫn giữ vùng in này.

Độ phân giải XY bao nhiêu?

HALOT-SKY 2022 được Creality công bố ở mức 34μm.

Tốc độ in tối đa bao nhiêu?

Catalogue Creality ghi tốc độ ≤60mm/h.

Máy có Wi-Fi không?

Có. Creality quảng bá Wi-Fi/App intelligent control và OTA online upgrade cho HALOT-SKY.

HALOT-SKY 2022 dùng slicer nào?

Catalogue chính hãng liệt kê HALOT BOX, CHITUBOX và LycheeSlicer.

Mã màn hình thay thế của HALOT-SKY 2022 là gì?

Creality VIP Mall hiện liệt kê HALOT-SKY 2022 Print Screen Kit 9.25 inch 5760 x 3600 với mã 4001150013.

Kiểm tra, sửa chữa Creality HALOT-SKY 2022 6K tại Viện Máy Tính

Creality HALOT-SKY 2022 là máy in resin MSLA sử dụng màn hình mono 9.25 inch 6K 5760 x 3600, độ phân giải XY 34μm, vùng in 198 x 123 x 200mm, Integral Light Source và kết nối Wi-Fi. Máy phù hợp với miniature, mô hình, prototype và các chi tiết resin cần độ nét cao.

Khi máy không cure resin, LCD không hiển thị hình layer, màn hình xuất hiện sọc hoặc vùng chết, nguồn UV không đồng đều, model không bám platform, release film hỏng hoặc trục Z hoạt động bất thường, các hạng mục cần kiểm tra có thể gồm LCD, FPC, driver board, Integral Light Source, vat, film, platform, trục Z, mainboard và firmware.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality HALOT-SKY 2022 6K, đồng thời cần xác định đúng revision 4K hay 6K trước khi đặt màn hình, mainboard hoặc linh kiện thay thế để tránh nhầm giữa HALOT-SKY đời đầu và HALOT-SKY 2022.

Hotline Viện Máy Tính: 0967891080
