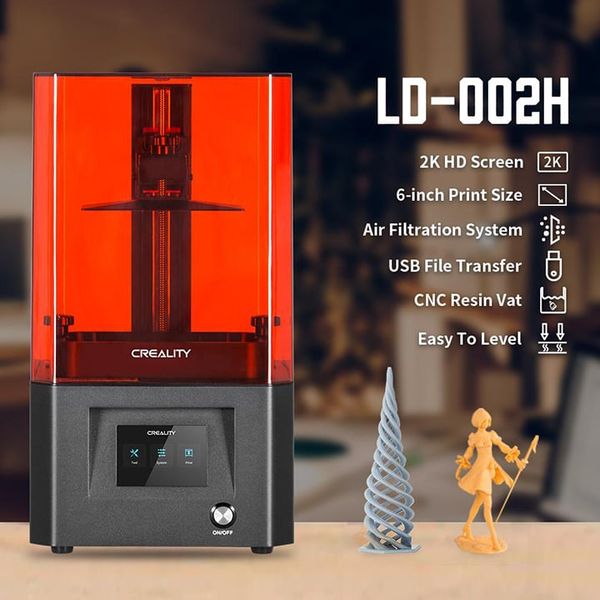

Máy in 3D Resin Creality LD-002H – Mono LCD 6.08 inch 2K, khổ in 130 x 82 x 160mm

Creality LD-002H là máy in 3D resin sử dụng công nghệ LCD/MSLA, được Creality giới thiệu năm 2020 như phiên bản nâng cấp của LD-002R. Máy tập trung vào khả năng in mô hình có độ chi tiết cao, thời gian exposure ngắn và vùng tạo mẫu lớn hơn thế hệ trước, phù hợp cho miniature, tượng, prototype, mô hình kiến trúc, đồ trang trí và nhiều chi tiết resin kích thước nhỏ đến vừa.

LD-002H sử dụng màn hình monochrome LCD 6.08 inch độ phân giải 1620 x 2560 pixel. So với màn hình RGB của LD-002R, màn hình mono có độ truyền sáng cao hơn và giúp Creality giảm thời gian đóng rắn mỗi layer xuống khoảng 1–4 giây tùy resin và profile. Vùng tạo mẫu chính thức đạt 130 x 82 x 160mm.

Máy còn được trang bị Integrated UV Light Source, hệ thống lọc khí sử dụng than hoạt tính, cân bàn thủ công, Z-axis Linear Rail và màn hình cảm ứng màu 3.5 inch. Đây là dòng resin đời trước HALOT nên không có Wi-Fi, Creality Cloud hay các chức năng thông minh của HALOT Series.

Thông số kỹ thuật Creality LD-002H

• Thương hiệu: Creality.
• Model: LD-002H.
• Công nghệ in: LCD Resin / MSLA.
• Vùng in: 130 x 82 x 160mm.
• Màn hình tạo hình: 6.08 inch Monochrome LCD.
• Độ phân giải LCD: 1620 x 2560 pixel.
• Độ chính xác XY: khoảng 0.051mm / 51μm.
• Layer Height: khoảng 0.03–0.05mm theo bảng so sánh Creality đời đầu.
• Exposure / Curing: khoảng 1–4 giây/layer tùy resin và thông số slicing.
• Nguồn sáng: Integrated UV Light Source.
• Hệ thống lọc khí: Air Filtration System với than hoạt tính.
• Leveling: Easy Manual Leveling.
• Z-axis: Linear Rail.
• Màn hình điều khiển: Color Touch Screen 3.5 inch.
• Truyền file: USB.
• Vật liệu: photosensitive resin tương thích máy LCD/MSLA.
• Kích thước máy theo nguồn phân phối đúng model: khoảng 221 x 221 x 403mm.
• Kích thước đóng gói theo nguồn phân phối: khoảng 295 x 295 x 540mm.
• Khối lượng theo nguồn phân phối: khoảng 8.3kg.

Màn hình Mono LCD 6.08 inch 2K

LD-002H sử dụng màn hình monochrome độ phân giải 1620 x 2560 pixel. LCD này nằm dưới vat resin và hoạt động như một mặt nạ quang học, cho phép tia UV đi qua tại những pixel cần đóng rắn trong từng layer.

Độ chính xác XY khoảng 0.051mm tương đương 51μm. Đây là kích thước pixel theo mặt phẳng X-Y và không đồng nghĩa mọi kích thước model thực tế đều có sai số tuyệt đối chỉ 0.051mm, vì độ chính xác cuối cùng còn chịu ảnh hưởng của resin, exposure, co ngót và calibration.

Vùng in 130 x 82 x 160mm

Creality nâng vùng in của LD-002H lên 130 x 82 x 160mm, lớn hơn LD-002R với vùng khoảng 119 x 65 x 160mm. Phần chiều cao Z vẫn là 160mm nhưng diện tích XY rộng hơn giúp bố trí nhiều model cùng lúc hoặc in chi tiết lớn hơn.

Vùng in này phù hợp cho figure, miniature, đồ trang trí, prototype và linh kiện nhỏ. Nếu model vượt quá 130 x 82mm theo mặt phẳng XY hoặc cao hơn 160mm, cần thu nhỏ hoặc chia model trước khi slicing.

Exposure nhanh 1–4 giây mỗi layer

Creality công bố LD-002H chỉ cần khoảng 1–4 giây exposure cho mỗi layer trong điều kiện phù hợp. Đây là cải tiến lớn so với LD-002R dùng màn hình RGB có thời gian curing khoảng 6–18 giây/layer theo bài so sánh chính hãng.

Con số 1–4 giây không phải giá trị cố định. Resin trong suốt, resin màu tối, resin tough hoặc resin có nhiều pigment có thể cần exposure khác nhau. Người dùng nên hiệu chỉnh theo datasheet của vật liệu và test exposure trước khi in model lớn.

Integrated UV Light Source

Creality trang bị nguồn UV tích hợp được nâng cấp cho LD-002H nhằm tăng độ ổn định chiếu sáng và hỗ trợ màn hình mono hoạt động hiệu quả hơn. Nguồn sáng kết hợp với LCD tạo hình từng lớp resin trong vat.

Nếu một vùng của model liên tục không cure dù file slicing bình thường, cần kiểm tra LCD, FEP và hệ thống UV. Resin rò lên màn hình hoặc bụi trên bề mặt quang học cũng có thể làm giảm lượng ánh sáng đi qua.

Air Filtration System với than hoạt tính

LD-002H được Creality nâng cấp hệ thống lọc không khí với activated carbon. Bộ lọc hỗ trợ hấp phụ một phần mùi và tạp chất bay hơi từ resin trong quá trình vận hành.

Hệ lọc không khí không thay thế hoàn toàn thông gió. Máy resin vẫn nên được đặt trong khu vực thông thoáng, tránh không gian sinh hoạt kín và hạn chế tiếp xúc trực tiếp với hơi resin.

Z-axis Linear Rail

Trục Z của LD-002H sử dụng linear rail nhằm dẫn hướng build platform khi nâng và hạ giữa các layer. Độ ổn định của trục Z ảnh hưởng trực tiếp tới độ đều của layer và bề mặt model.

Nếu linear rail bẩn, vít me thiếu bôi trơn hoặc coupling lỏng, model có thể xuất hiện Z banding, layer line không đều hoặc tiếng động khi platform di chuyển.

Cân bàn thủ công

Creality LD-002H sử dụng Easy Manual Leveling chứ không có Auto Leveling. Build platform cần được căn đúng với LCD và vat trước khi chạy bản in đầu tiên hoặc sau khi platform bị tháo, va chạm hay thay đổi vị trí.

Nếu model không bám platform nhưng xuất hiện một lớp resin đóng rắn ở đáy vat, cần kiểm tra leveling, bottom exposure, tình trạng FEP và độ sạch build platform trước khi kết luận màn hình bị lỗi.

Màn hình cảm ứng 3.5 inch

Màn hình điều khiển phía trước có kích thước 3.5 inch và hỗ trợ cảm ứng. Đây là màn hình giao diện người dùng, hoàn toàn khác với màn hình monochrome 6.08 inch dùng để tạo hình resin.

Khi mua linh kiện thay thế cần phân biệt Touch Screen và Print Screen. Hai linh kiện có chức năng, kích thước và kết nối khác nhau.

Khác biệt Creality LD-002H và LD-002R

• LD-002H: màn hình Mono 6.08 inch.
• LD-002H: độ phân giải 1620 x 2560.
• LD-002H: vùng in 130 x 82 x 160mm.
• LD-002H: curing khoảng 1–4 giây/layer.
• LD-002R: màn hình RGB nhỏ hơn.
• LD-002R: độ phân giải 1440 x 2560.
• LD-002R: vùng in khoảng 119 x 65 x 160mm.
• LD-002R: thời gian curing chính hãng công bố khoảng 6–18 giây/layer.

Giới hạn của Creality LD-002H

• Độ phân giải màn hình là 2K, không phải 4K, 6K hoặc 8K.
• Không có Wi-Fi tích hợp.
• Không có Creality Cloud như HALOT Series.
• Không có Auto Leveling.
• Không có Auto Resin Feed hoặc Resin Recovery.
• Không có hệ giữ nhiệt resin chủ động.
• Air Filtration giúp giảm mùi nhưng không thay thế hệ thống thông gió.

Những lỗi Creality LD-002H có thể gặp

Các vấn đề có thể xuất phát từ nguồn điện, dây cáp, LCD, FPC, nguồn UV, resin, FEP film, resin vat, build platform, tải cơ khí trục Z, quạt, hệ lọc khí, firmware, phần mềm slicing, cấu hình exposure, linh kiện lão hóa hoặc môi trường vận hành; đây không phải khẳng định Creality LD-002H có lỗi thiết kế.

Model không bám build platform

Kiểm tra leveling, bottom exposure, số bottom layer, độ sạch platform và trạng thái resin. Platform bị lệch là một trong những nguyên nhân cần kiểm tra đầu tiên.

Resin đóng rắn dưới đáy vat

Kiểm tra orientation, support, exposure và FEP film. Nếu model tách khỏi platform nhưng resin vẫn cure đúng hình trên FEP, lỗi thường liên quan độ bám lớp đáy hoặc leveling.

Màn hình LCD xuất hiện sọc hoặc vùng chết

Chạy exposure test và quan sát hình hiển thị. Nếu vùng tối hoặc sọc luôn xuất hiện cùng vị trí, cần kiểm tra print screen, FPC cable, connector và mainboard.

Mùi resin tăng rõ rệt

Kiểm tra bộ lọc than hoạt tính và quạt lọc. Than hoạt tính giảm hiệu quả sau thời gian sử dụng nên có thể cần kiểm tra hoặc thay thế.

Quy trình khoanh vùng sự cố Creality LD-002H

1. Xác nhận đúng model LD-002H, không nhầm LD-002R.
2. Kiểm tra nguồn điện và màn hình điều khiển 3.5 inch.
3. Kiểm tra resin và profile exposure phù hợp.
4. Cân lại build platform thủ công.
5. Kiểm tra resin vat và FEP film có xước, thủng hoặc đục không.
6. Chạy LCD exposure test.
7. Kiểm tra Integrated UV Light Source nếu curing không đồng đều.
8. Kiểm tra Z-axis Linear Rail, vít me và coupling nếu trục Z phát tiếng.
9. Kiểm tra hệ lọc khí nếu mùi resin tăng bất thường.
10. Kiểm tra firmware, USB và file slicing trước khi thay mainboard hoặc LCD.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Màn hình Monochrome LCD 6.08 inch 2K.
• FPC / Ribbon Cable màn hình.
• Integrated UV Light Source.
• Mainboard đúng revision LD-002H.
• Màn hình cảm ứng 3.5 inch.
• Resin Vat.
• FEP Release Film.
• Build Platform.
• Z-axis Linear Rail.
• Z-axis Lead Screw, Coupling và Motor.
• Air Filtration System.
• Activated Carbon Filter.
• Cooling Fan.
• Nguồn điện và connector.
• Firmware và USB storage.

Những điểm dễ nhập sai về Creality LD-002H

• Tên chính xác là Creality LD-002H.
• Vùng in chính xác là 130 x 82 x 160mm.
• Màn hình tạo hình là 6.08 inch Monochrome LCD.
• Độ phân giải là 1620 x 2560.
• Độ chính xác XY khoảng 0.051mm / 51μm.
• Exposure chính hãng công bố khoảng 1–4 giây/layer.
• Màn hình điều khiển là 3.5-inch Color Touch Screen.
• Có Integrated UV Light Source.
• Có Air Filtration System với activated carbon.
• Leveling là manual leveling, không phải Auto Leveling.
• Trục Z dùng Linear Rail.
• Không có Wi-Fi tích hợp như HALOT-ONE.
• Không nhập vùng in 119 x 65 x 160mm của LD-002R sang LD-002H.
• Không nhập màn hình 4K/6K của HALOT Series sang LD-002H.

FAQ – Creality LD-002H

Creality LD-002H có khổ in bao nhiêu?

Vùng tạo mẫu chính thức là 130 x 82 x 160mm.

LD-002H dùng màn hình bao nhiêu inch?

Máy sử dụng màn hình monochrome LCD 6.08 inch để tạo hình.

Độ phân giải màn hình bao nhiêu?

Độ phân giải chính hãng là 1620 x 2560 pixel.

Thời gian exposure bao nhiêu?

Creality công bố khoảng 1–4 giây mỗi layer, nhưng giá trị thực tế phụ thuộc resin và profile.

LD-002H có tự cân bàn không?

Không. Máy sử dụng Easy Manual Leveling.

Máy có lọc mùi không?

Có. Creality trang bị hệ thống lọc khí sử dụng than hoạt tính để hỗ trợ giảm mùi và tạp chất.

LD-002H có Wi-Fi không?

Không trong cấu hình tiêu chuẩn. Máy thuộc LD Series đời trước HALOT và chủ yếu truyền file bằng USB.

LD-002H khác LD-002R ở đâu?

LD-002H có LCD mono 6.08 inch 1620 x 2560, vùng in 130 x 82 x 160mm và exposure 1–4 giây/layer; LD-002R dùng màn hình RGB, vùng in nhỏ hơn và curing chậm hơn.

Kiểm tra, sửa chữa Creality LD-002H tại Viện Máy Tính

Creality LD-002H là máy in resin LCD/MSLA sử dụng màn hình mono 6.08 inch 2K 1620 x 2560, vùng in 130 x 82 x 160mm, Integrated UV Light Source, Air Filtration System và Z-axis Linear Rail.

Khi máy không cure resin, LCD xuất hiện sọc hoặc vùng chết, model không bám platform, FEP hỏng, nguồn UV không đều, trục Z phát tiếng hoặc hệ lọc khí suy giảm, các hạng mục có thể cần kiểm tra gồm LCD, FPC, UV Light Source, vat, FEP, platform, Z-axis, filter, mainboard và nguồn.

Trung tâm bảo hành Viện Máy Tính hỗ trợ tiếp nhận kiểm tra và khoanh vùng sự cố Creality LD-002H cùng màn hình LCD, nguồn UV, hệ lọc khí, trục Z, vat resin, màn hình cảm ứng và các linh kiện máy in 3D resin liên quan tùy tình trạng thực tế.
