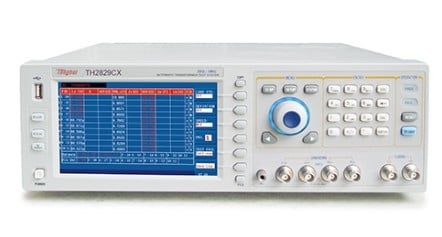

Máy Kiểm Tra Biến Áp Tự Động TongHui TH2829CX 1MHz – 20 Pin Automatic Transformer Test System

TongHui TH2829CX là hệ thống kiểm tra biến áp tự động thuộc TH2829X Series của Changzhou Tonghui Electronic. Thiết bị được thiết kế cho kiểm tra quét nhiều chân của biến áp xung, biến áp mạng, cuộn dây, relay và các linh kiện thụ động. Model TH2829CX sử dụng hệ thống quét 20 pin và có dải tần đo từ 20Hz tới 1MHz, phù hợp với các biến áp hoạt động ở tần số cao.

TH2829CX có thể kiểm tra hàng loạt thông số quan trọng của biến áp như tỷ số vòng dây Turn Ratio, số vòng Turns, Phase, điện cảm L, điện dung C, điện cảm rò Lk, hệ số phẩm chất Q, điện trở AC ACR, điện trở DC DCR, Balance, Pin Short và đặc tính diode thuận/ngược. Thiết kế quét tự động giúp giảm đáng kể thao tác đổi dây thủ công khi một biến áp có nhiều cuộn và nhiều cặp chân cần kiểm tra.

Độ chính xác cơ bản LCRZ được TongHui công bố 0,05%, trong khi DCR và Turn Ratio đạt 0,1%. Tốc độ phép đo có các mức 13ms, 90ms và 370ms/lần tùy cấu hình tốc độ/độ ổn định. Máy tích hợp màn hình TFT-LCD màu 7 inch, lưu chương trình trong bộ nhớ, hỗ trợ USB, LAN, RS232 và Scanner, phù hợp cả cho phòng R&D và dây chuyền sản xuất tự động.

Thông số kỹ thuật TongHui TH2829CX

• Thương hiệu: TongHui Electronic
• Model: TH2829CX
• Series: TH2829X Series
• Loại thiết bị: Automatic Transformer Test System – hệ thống kiểm tra biến áp tự động
• Số chân kiểm tra: 20 PIN
• Dải tần số: 20Hz–1MHz
• Độ phân giải tần số: 0,5mHz
• Độ chính xác cơ bản LCRZ: 0,05%
• Độ chính xác DCR: 0,1%
• Độ chính xác Turn Ratio: 0,1%
• Tốc độ kiểm tra: 13ms / 90ms / 370ms mỗi lần
• Tốc độ nhanh nhất: khoảng 13ms/lần
• Thông số biến áp: Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode P/N
• LCR Function: tùy chọn mở khóa
• Thông số khi dùng LCR: |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn Ratio, Phase, Lk
• AC Signal Level khi kiểm tra transformer: 5mVrms–2Vrms
• Mức AC transformer tùy chỉnh: có thể cấu hình tới 10Vrms theo tùy chọn của hãng
• AC Signal Level khi mở LCR: 5mVrms–10Vrms
• AC Current Level: 50µArms–100mArms
• Signal Source Output Impedance theo trang quốc tế hiện hành: 30Ω / 50Ω / 100Ω
• DC Bias Voltage Source: 0 đến ±10V
• DC Bias Current: 0 đến ±100mA
• DC Bias Current Source tùy chọn: ±1A với TH2901 hoặc ±2A với TH2902
• DC Constant Current Source: 0 đến ±120mA cho kiểm tra đặc tính diode
• Diode P/N Test: Có
• Comparator: 10 bins, chỉ thị PASS/FAIL và đếm số lượng theo bin
• Bộ nhớ trong: 100 bộ file thiết lập
• Lưu trên USB: tới 500 bộ file cấu hình
• Dữ liệu USB: CSV
• Lưu ảnh màn hình: GIF
• Màn hình: TFT-LCD màu 7 inch
• Độ phân giải ưu tiên theo trang quốc tế/catalogue: 800 × RGB × 480
• RS232: Có
• USB HOST: Có
• USB DEVICE: Có
• LAN: Có
• Scanner Interface: Có
• GPIB: tùy chọn
• Hỗ trợ phần mềm PC: Có, thuộc nền tảng TH2829X Automatic Transformer Test System

Kiểm tra biến áp tự động 20 PIN

TH2829CX sử dụng hệ thống quét 20 chân. Thay vì kỹ thuật viên phải liên tục chuyển dây đo giữa từng cặp chân của transformer, máy có thể điều khiển scanner và relay của fixture để lựa chọn các chân theo chương trình đã thiết lập.

Cách làm này đặc biệt hiệu quả với biến áp xung nhiều cuộn dây. Một chương trình có thể lần lượt đo cuộn sơ cấp, các cuộn thứ cấp, tỷ số giữa các winding, DCR, leakage inductance, balance và kiểm tra pin short. Sau khi cấu hình đúng fixture, quy trình có thể lặp lại cho số lượng lớn sản phẩm.

Dải tần 20Hz–1MHz của TH2829CX

Điểm khác biệt chính của TH2829CX trong TH2829X Series là tần số đo đạt tới 1MHz. Dải 20Hz–1MHz cho phép lựa chọn tần số phù hợp với linh kiện từ cuộn dây tần số thấp tới transformer switching và network transformer hoạt động ở vùng cao hơn.

Không nên nhầm TH2829CX với TH2829AX. Trang quốc tế hiện hành của TongHui ghi TH2829AX tới 200kHz, trong khi TH2829CX đạt 1MHz. Đây là thông số quan trọng nhất khi phân biệt hai model 20 pin này.

Đo Turn Ratio và số vòng dây

Turn Ratio là một phép kiểm tra quan trọng trong sản xuất transformer. TH2829CX đo tỷ số giữa các winding để xác định cuộn dây có được quấn đúng thiết kế hay không.

Ngoài tỷ số vòng, hệ thống hỗ trợ Turns và Phase. Phase giúp nhận biết quan hệ pha/cực tính giữa các winding, qua đó phát hiện trường hợp đầu dây bị đảo hoặc đấu sai trong quá trình sản xuất.

TongHui công bố độ chính xác cơ bản của DCR và Turn Ratio là 0,1%. Với dây chuyền sản xuất, người dùng có thể đặt giới hạn comparator và để máy tự động đưa ra PASS/FAIL.

Đo L, Lk và Q

TH2829CX kiểm tra điện cảm L của winding và leakage inductance Lk. Leakage inductance đặc biệt quan trọng đối với switching transformer vì nó ảnh hưởng tới spike, ringing, EMI và stress trên linh kiện chuyển mạch.

Trong phép kiểm tra leakage inductance tự động, hệ thống scanner có thể điều khiển relay để short winding thứ cấp phù hợp trong lúc đo cuộn sơ cấp. Khi cần độ chính xác Lk cao hơn, quy trình fixture và cách short secondary phải được chuẩn hóa để giảm ảnh hưởng của relay và dây đo.

Q – Quality Factor – cũng được đo để đánh giá quan hệ giữa reactance và tổn hao của cuộn dây tại tần số test.

Đo ACR và DCR

ACR phản ánh thành phần điện trở tương đương của winding dưới tín hiệu AC, trong khi DCR là điện trở một chiều của dây quấn. DCR có thể dùng để phát hiện sai tiết diện dây, thiếu vòng, mối hàn kém hoặc sự khác biệt giữa các winding cần cân bằng.

TH2829X Series được TongHui phát triển với khả năng DCR scanning nhiều kênh. Điều này phù hợp cho biến áp, relay drive coil và các linh kiện có nhiều cuộn dây cần đo điện trở liên tục trong một chu kỳ kiểm tra.

Balance và Pin Short

Balance hỗ trợ đánh giá độ cân bằng giữa các winding hoặc các nhánh được thiết kế đối xứng. Sai lệch lớn có thể phản ánh lỗi winding hoặc dây nối.

Pin Short giúp phát hiện các chân bị nối tắt không đúng với cấu hình thiết kế. Khi kết hợp với fixture quét tự động, chức năng này giúp phát hiện nhanh lỗi đấu dây mà không cần kiểm tra thủ công từng pin.

Kiểm tra diode thuận và ngược

TH2829CX hỗ trợ Diode P/N Test. Tính năng này hữu ích với transformer module hoặc linh kiện winding có diode tích hợp bên trong.

Hệ thống có nguồn dòng DC cho phép kiểm tra đặc tính diode. Tài liệu hiện hành và một số trang chính hãng cũ có khác biệt về giới hạn điện áp thuận được hiển thị, vì vậy không nên lấy một giá trị giới hạn cụ thể của revision cũ để áp dụng cho mọi TH2829CX. Điểm được xác nhận ổn định là thiết bị hỗ trợ kiểm tra diode thuận/ngược và nguồn dòng DC tới ±120mA.

Mức tín hiệu AC linh hoạt

Trong chế độ transformer test, mức tín hiệu tiêu chuẩn được TongHui công bố từ 5mVrms tới 2Vrms. Hãng cũng cung cấp khả năng tùy chỉnh tới 10Vrms cho những ứng dụng cần mức kích thích cao hơn.

Khi chức năng LCR được mở, tín hiệu voltage có thể đạt tới 10Vrms. Thiết bị cũng hỗ trợ signal current 50µArms–100mArms, cho phép lựa chọn phương pháp kích thích phù hợp với trở kháng của DUT.

DC Bias ±10V/±100mA

TH2829CX tích hợp nguồn DC Bias tới ±10V và ±100mA. DC bias có thể được sử dụng để đánh giá linh kiện ở điều kiện gần thực tế hơn so với chỉ đo bằng tín hiệu AC nhỏ.

Nếu cần dòng bias lớn hơn, TongHui cung cấp TH2901 ±1A và TH2902 ±2A dưới dạng tùy chọn. Không nên ghi ±1A hoặc ±2A là cấu hình mặc định của TH2829CX khi chưa có module tương ứng.

LCR Meter là chức năng tùy chọn

TH2829CX về bản chất được định vị là Automatic Transformer Test System. TongHui liệt kê chức năng LCR đầy đủ dưới dạng option có thể mở khóa.

Khi được kích hoạt, hệ thống có thể đo |Z|, |Y|, C, L, X, B, R, G, D, Q và θ ngoài các thông số transformer. Vì vậy không nên quảng cáo mọi máy TH2829CX xuất xưởng đều đã có LCR Function nếu chưa kiểm tra license/cấu hình thực tế.

Tốc độ nhanh nhất 13ms/lần

TongHui cung cấp ba mức tốc độ đo 13ms, 90ms và 370ms/lần. Mức nhanh nhất hỗ trợ tăng throughput trên dây chuyền sản xuất, trong khi các mức chậm hơn có thể được sử dụng khi cần ưu tiên độ ổn định cho DUT khó đo.

Với transformer nhiều winding, tổng thời gian kiểm tra một sản phẩm còn phụ thuộc số lượng parameter, số cặp pin, tần số, relay scanner và thời gian delay giữa các phép đo; không nên lấy 13ms rồi coi đó là thời gian hoàn tất toàn bộ transformer.

Comparator 10 bins và PASS/FAIL

Comparator tích hợp hỗ trợ 10 bins, chỉ thị PASS/FAIL và bộ đếm theo phân loại. Người dùng có thể đặt giới hạn trên/dưới cho các thông số cần kiểm tra để hệ thống tự đánh giá sản phẩm.

Trong sản xuất số lượng lớn, chức năng comparator giúp giảm việc đọc số thủ công. Operator chỉ cần đặt DUT vào fixture và kích hoạt test, còn chương trình đã lưu sẽ thực hiện sequence và đưa ra kết quả theo giới hạn kỹ thuật.

Bộ nhớ và lưu dữ liệu USB

TH2829CX có thể lưu 100 bộ file thiết lập trong bộ nhớ trong. USB flash drive hỗ trợ tới 500 bộ file cấu hình, đồng thời có thể lưu test data dạng CSV và hình ảnh màn hình GIF.

Việc lưu recipe giúp dây chuyền quản lý nhiều model transformer mà không phải nhập lại từng test condition. File CSV thuận tiện cho việc đưa kết quả vào hệ thống thống kê hoặc lưu hồ sơ QC.

Kết nối RS232, USB, LAN và Scanner

Nền tảng TH2829X cung cấp RS232, USB HOST, USB DEVICE, LAN và Scanner interface. GPIB được hãng liệt kê dưới dạng option.

LAN cho phép nhiều máy được kết nối trong hệ thống mạng; USB và RS232 hỗ trợ truyền dữ liệu, điều khiển phần mềm và nâng cấp theo cấu hình sản phẩm. Khả năng này giúp TH2829CX phù hợp với dây chuyền kiểm tra tự động hơn một LCR meter để bàn đơn giản.

Màn hình TFT-LCD 7 inch

Trang quốc tế hiện hành và catalogue TongHui ghi màn hình TFT-LCD màu 7 inch, độ phân giải 800 × RGB × 480. Giao diện được thiết kế để hiển thị nhiều thông số quét trong cùng một màn hình.

Một trang tiếng Trung của TongHui hiện có dòng 800 × RGB × 600, tạo khác biệt giữa các nguồn chính hãng. Vì catalogue và trang quốc tế cùng ghi 800 × 480, thông số này được ưu tiên khi nhập dữ liệu; với máy cụ thể có thể kiểm tra revision phần cứng nếu kích thước pixel là trường bắt buộc.

Ứng dụng của TongHui TH2829CX

• Switching Transformer: quét nhiều winding, Turn Ratio, L, Lk, DCR và Phase.
• Network Transformer: phân tích đặc tính transformer mạng nhiều chân.
• Relay: kiểm tra nhiều drive coil và điện trở tiếp điểm theo hệ thống phù hợp.
• Cuộn cảm: đo L, Q, DCR và các thông số LCR khi option được mở.
• Linh kiện R/L/C: quét nhiều kênh với LCR Function tùy chọn.
• Production QC: comparator, PASS/FAIL và lưu recipe.
• R&D: phân tích transformer tới tần số 1MHz.
• ATE: kết nối scanner, LAN, USB và RS232 để tự động hóa.

Những lỗi TongHui TH2829CX có thể gặp

Các tình trạng dưới đây là những sự cố có thể phát sinh do fixture, relay scanner, dây Kelvin, DUT, calibration, firmware hoặc phần cứng đo. Đây không phải khẳng định TongHui TH2829CX có lỗi thiết kế.

Máy đo Turn Ratio sai hoặc không ổn định

Cần kiểm tra đúng cặp primary/secondary, Phase, fixture, relay và mức tín hiệu test. Transformer có primary inductance quá nhỏ hoặc coupling yếu cũng có thể làm phép đo khó ổn định.

DCR lệch giữa các lần đo

Kiểm tra tiếp xúc fixture, dây Kelvin, relay scanner và nhiệt độ winding. DCR của dây đồng thay đổi theo nhiệt độ nên DUT vừa chạy tải hoặc vừa hàn có thể cho kết quả khác.

Leakage Inductance Lk cao bất thường

Kiểm tra secondary có được short đúng trong phép đo hay không. Relay, dây fixture và đường nối dài đều có thể bổ sung leakage/parasite vào kết quả.

Một số pin luôn báo FAIL

Cần kiểm tra socket, pogo pin, cable và relay của đúng channel. Thử cùng DUT trên fixture tốt giúp phân biệt lỗi transformer với lỗi hệ thống quét.

Không nhận USB hoặc LAN

Kiểm tra cáp, IP, driver, mode USB và phần mềm PC. Nếu USB HOST không nhận flash drive, kiểm tra định dạng bộ nhớ và cổng trước khi kết luận mainboard bị hỏng.

Quy trình khoanh vùng sự cố TongHui TH2829CX

• Bước 1: xác nhận đúng model TH2829CX 20 pin, 1MHz.
• Bước 2: kiểm tra fixture và sơ đồ pin của transformer.
• Bước 3: thực hiện open/short correction hoặc hiệu chỉnh theo quy trình phù hợp.
• Bước 4: thử một winding đơn trước khi chạy toàn bộ scanner.
• Bước 5: kiểm tra Turn Ratio và Phase.
• Bước 6: kiểm tra L, Lk và Q ở đúng tần số.
• Bước 7: kiểm tra DCR và dây Kelvin.
• Bước 8: kiểm tra từng relay/pin scanner nếu lỗi chỉ xảy ra một channel.
• Bước 9: thử comparator PASS/FAIL bằng mẫu chuẩn.
• Bước 10: kiểm tra USB, LAN, RS232 và Scanner Interface.
• Bước 11: kiểm tra DC Bias và diode test nếu lỗi thuộc các chức năng này.
• Bước 12: hiệu chuẩn lại sau sửa chữa đường đo, scanner hoặc nguồn tín hiệu.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Scanner Relay: khi một nhóm pin đo sai hoặc mất kết nối.
• Fixture/Socket: khi kết quả thay đổi theo thao tác giữ DUT.
• Kelvin Lead: khi DCR bị sai do tiếp xúc hoặc dây hỏng.
• Signal Source: khi LCR/transformer measurement không ổn định.
• Measurement Front-end: khi nhiều parameter cùng sai.
• DCR Circuit: khi riêng điện trở DC lệch.
• DC Bias Circuit: khi bias voltage/current bất thường.
• Diode Test Circuit: khi kiểm tra P/N sai.
• TFT-LCD/Keypad: khi giao diện hoặc thao tác bị lỗi.
• USB/LAN/RS232: khi mất giao tiếp với hệ thống bên ngoài.
• Firmware: kiểm tra khi file, scanner hoặc giao diện hoạt động bất thường.
• Calibration: thực hiện khi kết quả vượt sai số sau khi loại trừ DUT và fixture.

Những điểm dễ nhập sai về TongHui TH2829CX

• Model chính xác là TH2829CX.
• Đây là Automatic Transformer Test System, không chỉ là LCR Meter thông thường.
• TH2829CX có 20 PIN.
• Dải tần đúng là 20Hz–1MHz.
• LCRZ basic accuracy là 0,05%.
• DCR và Turn Ratio accuracy là 0,1%.
• Tốc độ nhanh nhất là 13ms/lần, không phải toàn bộ chu kỳ transformer 13ms.
• Các thông số transformer gồm Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short và Diode P/N.
• LCR Function là tùy chọn, không mặc định trên mọi máy.
• AC signal tiêu chuẩn cho transformer là 5mVrms–2Vrms; mức tới 10Vrms là tùy cấu hình.
• DC Bias tích hợp tới ±10V/±100mA.
• Bias ±1A hoặc ±2A cần option TH2901/TH2902.
• Comparator hỗ trợ 10 bins và PASS/FAIL.
• Bộ nhớ trong 100 file; USB tới 500 file cấu hình.
• Có USB HOST, USB DEVICE, LAN, RS232 và Scanner.
• GPIB là tùy chọn.
• Trang quốc tế/catalogue hiện hành ghi TFT 7 inch 800 × 480; một trang tiếng Trung ghi 800 × 600, vì vậy nên ưu tiên 800 × 480 khi nhập thông số hiện tại.
• Không lấy tần số thấp hơn của TH2829AX gán sang TH2829CX.
• Không lấy số pin 24/48 hoặc nhiều hơn của các biến thể khác gán sang model TH2829CX tiêu chuẩn 20 pin.

FAQ – Máy kiểm tra biến áp TongHui TH2829CX

TH2829CX đo tới tần số bao nhiêu?

Dải tần chính thức của model TH2829CX là 20Hz–1MHz.

TH2829CX có bao nhiêu chân kiểm tra?

Model TH2829CX tiêu chuẩn có hệ thống quét 20 pin.

TH2829CX đo được những gì trên transformer?

Máy hỗ trợ Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short và Diode P/N.

Độ chính xác TH2829CX bao nhiêu?

TongHui công bố basic accuracy LCRZ 0,05%, còn DCR và Turn Ratio là 0,1%.

TH2829CX có phải LCR Meter không?

Chức năng chính là Automatic Transformer Test System. LCR Function đầy đủ được hãng liệt kê là tùy chọn có thể mở khóa.

TH2829CX có kiểm tra leakage inductance không?

Có. Lk là một trong các thông số transformer được hỗ trợ và scanner có thể phối hợp short winding phù hợp trong quy trình đo tự động.

TH2829CX có kiểm tra diode không?

Có. Thiết bị hỗ trợ phát hiện đặc tính diode thuận/ngược và có nguồn dòng DC phục vụ phép kiểm tra này.

TH2829CX có kết nối máy tính không?

Có. Máy hỗ trợ RS232, USB DEVICE và LAN; ngoài ra còn có USB HOST cho lưu trữ và Scanner Interface cho hệ thống quét.

TH2829CX khác TH2829AX thế nào?

Cả hai model tiêu chuẩn đều có 20 pin, nhưng trang quốc tế hiện hành ghi TH2829AX tới 200kHz trong khi TH2829CX đạt tới 1MHz.

Kiểm tra, sửa chữa TongHui TH2829CX tại Viện Máy Tính

TongHui TH2829CX là hệ thống kiểm tra biến áp tự động 20 pin với dải tần 20Hz–1MHz, hỗ trợ Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short và Diode P/N. Máy có độ chính xác LCRZ 0,05%, DCR/Turn Ratio 0,1%, tốc độ nhanh nhất 13ms/lần và khả năng kết nối hệ thống tự động.

Khi TH2829CX gặp tình trạng Turn Ratio sai, DCR không ổn định, Lk lệch, một số pin luôn FAIL, scanner không chuyển kênh, DC Bias bất thường, màn hình lỗi hoặc không kết nối USB/LAN/RS232, cần phân biệt lỗi DUT và fixture với lỗi relay scanner hoặc mạch đo bên trong máy.

Nếu cần kiểm tra scanner relay, fixture, Kelvin lead, signal source, DCR measurement, DC Bias, diode test, TFT-LCD, USB/LAN/RS232, firmware hoặc hiệu chuẩn máy kiểm tra biến áp tự động TongHui TH2829CX 1MHz, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
