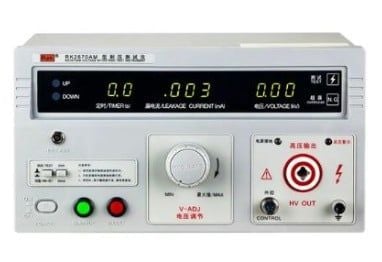

RekTest RK2670AM là máy kiểm tra điện áp chịu đựng AC – AC Withstand Voltage Tester hay Hipot Tester – của Meiruike/RekTest, được sử dụng để đánh giá khả năng cách điện của linh kiện, thiết bị điện, vật liệu cách điện, bo mạch và các sản phẩm hoàn chỉnh. Thiết bị tạo điện áp thử AC điều chỉnh từ 0 đến 5kV, đo dòng rò tới 20mA và tự cảnh báo/ngắt khi dòng vượt ngưỡng đã đặt.
RK2670AM là model cơ bản chỉ có chức năng AC withstand voltage. Đây là điểm cần phân biệt với RK2672AM, model có cả ACW và DCW. Với RK2670AM, điện áp thử tối đa là 5kV AC, dòng định mức tối đa 20mA và công suất đầu ra tối đa 100VA tại 5kV/20mA.
Máy sử dụng LED số độ sáng cao để hiển thị điện áp, dòng và thời gian thử. Người vận hành có thể đặt trước ngưỡng dòng rò, thiết lập thời gian từ 0 đến 999 giây hoặc chọn chế độ thử liên tục. Khi DUT không đạt do dòng rò vượt giới hạn, thiết bị phát cảnh báo và cắt điện áp cao để hỗ trợ quá trình kiểm tra an toàn điện.
Nguyên lý của phép thử withstand voltage là đặt một điện áp cao hơn nhiều so với điện áp làm việc thông thường giữa các phần cần cách điện của DUT trong một thời gian xác định. RK2670AM theo dõi dòng chạy qua lớp cách điện trong quá trình thử.
Nếu cách điện đạt yêu cầu, dòng rò phải nằm dưới giới hạn đã thiết lập trong toàn bộ thời gian thử. Nếu dòng vượt ngưỡng, máy chuyển sang trạng thái không đạt, bật cảnh báo và ngừng điện áp cao theo cơ chế bảo vệ của thiết bị.
Phép thử Hipot khác với việc đo điện trở cách điện bằng megohmmeter. RK2670AM tập trung vào khả năng chịu điện áp AC và giám sát dòng rò/đánh thủng khi DUT chịu điện trường cao.
Manual chính hãng xác định RK2670AM có maximum power output 100VA tại 5,0kV/20mA. Đây là thông số của tầng cao áp và là điểm cần phân biệt với các model 100mA hoặc 200mA công suất lớn hơn trong cùng RK2670 Series.
Không nên gán công suất 500VA của model 100mA hoặc 1000VA của model 200mA sang RK2670AM. Dòng thử tối đa đúng model vẫn là 20mA.
RK2670AM có hai thang dòng 2mA và 20mA. Thang 2mA cung cấp độ phân giải 1µA, trong khi thang 20mA có độ phân giải 10µA.
Việc lựa chọn thang phù hợp giúp hiển thị dòng rò tốt hơn. Với DUT có dòng rất thấp, thang 2mA cho độ phân giải cao hơn; còn khi dòng cho phép lớn hơn cần chuyển sang thang 20mA.
Trên mặt máy có nút Test/Preset và potentiometer điều chỉnh dòng preset. Khi chuyển sang trạng thái Preset, màn hình dòng hiển thị giá trị giới hạn để người vận hành thiết lập trước khi đưa DUT vào phép thử.
Trong quá trình test, nếu dòng đo được vượt ngưỡng preset, đèn Super Leakage/N.G sẽ báo lỗi và đầu ra cao áp được ngắt. Điều này giúp RK2670AM có thể sử dụng cho kiểm tra PASS/FAIL thay vì chỉ đóng vai trò nguồn cao áp.
Thời gian test có thể cài từ 0,0 đến 999 giây. Khi đặt thời gian lớn hơn 0, máy đếm ngược và tự động kết thúc phép thử khi hết thời gian.
Khi Timer được đặt 0,0s, RK2670AM làm việc ở chế độ continuous test. Điện áp thử được duy trì cho tới khi người dùng nhấn RESET hoặc quá trình được dừng bởi trạng thái lỗi.
Manual ghi độ phân giải timer tối thiểu 0,1s và độ chính xác ±(1% + 50ms). Ở phần mô tả mặt máy, thời gian dưới 100 giây hiển thị với bước 0,1s; từ 100 giây trở lên hiển thị theo bước 1 giây.
Điện áp AC thử của RK2670AM có dạng sóng sin. Manual quy định độ méo dạng sóng đầu ra ≤5% trong điều kiện không tải hoặc tải thuần trở.
Thông số này quan trọng vì waveform của nguồn cao áp ảnh hưởng trực tiếp tới stress điện môi và dòng điện mà DUT tạo ra trong phép thử.
RK2670AM sử dụng các cửa sổ LED riêng cho Voltage, Current và Timer. Trong quá trình kiểm tra, người vận hành có thể quan sát điện áp thử và dòng rò hiện tại.
Hãng cũng mô tả máy có khả năng hiển thị giá trị dòng và điện áp tại thời điểm xảy ra breakdown, hỗ trợ việc xác định tình trạng DUT sau một phép thử không đạt.
Điện áp cao được điều chỉnh bằng núm V-ADJ. Quy trình trong manual yêu cầu đưa núm điều chỉnh về vị trí nhỏ nhất trước khi bật nguồn và tăng điện áp từ từ tới mức test cần thiết.
Đây là thiết kế điều chỉnh thủ công, không phải nguồn Hipot lập trình kỹ thuật số với khả năng tự tạo ramp nhiều bước. Khi cần quy trình ramp tự động hoặc lưu nhiều chương trình thử, phải lựa chọn dòng tester lập trình phù hợp hơn.
RK2670AM có cổng điều khiển từ xa để sử dụng với high-voltage test stick/remote control phù hợp. START và RESET có thể được kích hoạt từ remote theo cấu hình hỗ trợ.
Trang sản phẩm chính hãng liệt kê PLC interface là tùy chọn. Khi được trang bị, tín hiệu input/output có thể hỗ trợ tích hợp tester vào jig hoặc dây chuyền kiểm tra.
Do PLC không phải cấu hình bắt buộc trên mọi RK2670AM, khi nhập website nên ghi rõ “PLC tùy chọn” và kiểm tra mặt sau hoặc cấu hình đặt hàng của đúng máy.
RK2670AM có thể tạo điện áp tới 5.000VAC, đủ gây điện giật nghiêm trọng hoặc tử vong. Thiết bị chỉ nên được vận hành bởi người đã được đào tạo về an toàn điện cao áp và hiểu rõ quy trình Hipot.
Manual yêu cầu chassis phải được nối đất bảo vệ đáng tin cậy. Không được chạm vào terminal cao áp, dây thử, đầu kẹp hoặc DUT khi điện áp đang được xuất.
Nếu đã nhấn RESET nhưng đèn cảnh báo cao áp vẫn sáng hoặc chỉ thị điện áp không giảm như bình thường, phải tắt nguồn, rút dây nguồn và ngừng sử dụng thiết bị cho tới khi xác định nguyên nhân.
Trước khi thay DUT cũng phải chắc chắn mạch thử đã được đưa về trạng thái an toàn. Quy trình bảo hộ, interlock/jig an toàn và khoảng cách cách điện cần phù hợp với điện áp thử thực tế.
Các biểu hiện dưới đây là những sự cố có thể phát sinh do nguồn AC, dây thử, tải, linh kiện cao áp, mạch đo hoặc quá trình lão hóa. Đây không phải khẳng định RekTest RK2670AM có lỗi thiết kế.
Cần kiểm tra nguồn AC, dây nguồn, cầu chì, công tắc, mạch nguồn nội bộ và trạng thái nối đất trước khi kiểm tra sâu hơn.
Kiểm tra núm V-ADJ, trạng thái RESET/START, remote control, mạch điều khiển, bộ điều áp, biến áp cao áp và dây output.
Cần kiểm tra mạch lấy mẫu cao áp, điện trở chia áp, phần đo RMS, nguồn tham chiếu và calibration.
Kiểm tra thang 2mA/20mA, dây return, mạch đo dòng, điện trở sense và calibration. Cũng cần xác nhận DUT và môi trường không tạo dòng rò bất thường.
Cần kiểm tra giá trị preset, thang đo, DUT, dây cao áp và dòng rò thực tế trước khi xác định mạch comparator/alarm có lỗi.
Xác nhận Timer không được đặt ở 0,0s vì 0,0 là chế độ continuous test. Nếu đã cài thời gian nhưng máy không cắt output cần kiểm tra mạch timer và logic điều khiển.
Đây là tình trạng nguy hiểm. Phải tắt nguồn và ngừng sử dụng máy, không chạm DUT hoặc terminal thử cho tới khi xác nhận điện áp cao đã được loại bỏ an toàn.
Điện áp đầu ra thử AC có thể điều chỉnh từ 0 đến 5kV.
Dòng AC tối đa là 20mA với hai thang 2mA và 20mA.
Không. RK2670AM là model AC-only. Nếu cần AC và DC phải lựa chọn model phù hợp như RK2672AM.
Công suất cao áp tối đa là 100VA, tương ứng 5kV/20mA.
Có. Timer từ 0,0 tới 999 giây. Đặt 0,0s để chạy liên tục tới khi RESET.
Có. Người dùng có thể preset ngưỡng dòng trước phép thử. Khi dòng vượt ngưỡng, máy cảnh báo và cắt cao áp.
PLC Interface được trang sản phẩm chính hãng liệt kê là tùy chọn, vì vậy cần kiểm tra cấu hình của đúng máy.
Trang sản phẩm chính hãng hiện hành ghi AC220V ±10%, 50/60Hz. Cần kiểm tra nameplate và cấu hình điện áp của máy thực tế trước khi cấp nguồn.
Có. Điện áp tới 5kVAC có thể gây điện giật nghiêm trọng hoặc tử vong. Thiết bị phải được nối đất và chỉ vận hành bởi người có chuyên môn, với jig và quy trình an toàn điện cao áp phù hợp.
RekTest RK2670AM là máy thử điện áp chịu đựng AC 0–5kV, dòng tối đa 20mA và công suất đầu ra 100VA. Thiết bị hỗ trợ hai thang dòng 2mA/20mA, preset ngưỡng dòng rò, timer 0–999s, hiển thị LED và cơ chế cảnh báo/cắt điện áp khi DUT không đạt.
Khi RK2670AM gặp tình trạng không lên nguồn, không tạo cao áp, điện áp hiển thị sai, dòng rò sai, luôn báo N.G, timer không hoạt động, START/RESET lỗi hoặc remote/PLC không điều khiển được, cần kiểm tra nguồn đầu vào, bộ điều áp, biến áp cao áp, mạch đo voltage/current, comparator bảo vệ và hệ thống điều khiển.
Nếu cần kiểm tra nguồn cao áp, bộ điều áp, biến áp, mạch chia áp, mạch đo dòng rò, timer, START/RESET, high-voltage warning, remote/PLC, dây thử hoặc hiệu chuẩn máy kiểm tra điện áp chịu đựng RekTest RK2670AM, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
