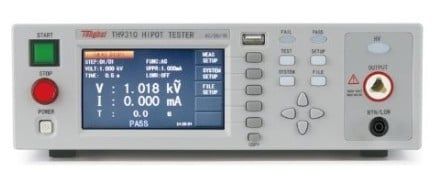

TongHui TH9310 là máy kiểm tra an toàn điện lập trình tích hợp ba chức năng chính gồm thử điện áp chịu đựng AC – ACW, thử điện áp chịu đựng DC – DCW và đo điện trở cách điện – IR. Thiết bị có điện áp thử AC từ 0,05–5,00kV với dòng tối đa 10mA, điện áp thử DC từ 0,05–6,00kV với dòng tối đa 5mA và điện áp đo cách điện từ 0,10–1,00kV.
TH9310 thuộc dòng thiết bị kiểm tra an toàn TH9310/TH9320 của TongHui, hướng tới kiểm tra thiết bị điện, máy biến áp, linh kiện điện tử, đồ gia dụng, thiết bị y tế, sản phẩm chiếu sáng và dây chuyền kiểm tra tự động. Máy sử dụng màn hình TFT-LCD 480 × 272 điểm, cho phép quan sát đồng thời chế độ test, voltage, current, thời gian và trạng thái PASS/FAIL.
Ngoài phép thử Hipot cơ bản, TongHui TH9310 còn có điện áp tăng/giảm theo thời gian cài đặt, Arc Detection, xả nhanh sau DCW và IR, khóa bàn phím, lưu chương trình kiểm tra và các giao tiếp HANDLER, RS232, USB DEVICE, USB HOST. Đây là cấu hình phù hợp cho cả thao tác độc lập và tích hợp vào hệ thống kiểm tra tự động.
Ở chế độ ACW, TH9310 tạo điện áp AC từ 0,05 đến 5,00kV để đánh giá khả năng chịu điện áp của lớp cách điện giữa các phần dẫn điện cần cách ly. Dòng kiểm tra của đúng TH9310 đạt tối đa 10mA.
Tần số AC có thể chọn 50Hz hoặc 60Hz. Manual TongHui mô tả tầng cao áp sử dụng bộ tạo sine có điều khiển, khuếch đại tuyến tính và biến áp cao áp, nhờ đó tần số kiểm tra không phụ thuộc trực tiếp vào tần số điện lưới đầu vào.
Khi DUT có hiện tượng đánh thủng hoặc dòng vượt giới hạn đã cài, thiết bị có thể đánh giá kết quả không đạt và ngắt quá trình test theo cấu hình bảo vệ.
DCW của TH9310 có phạm vi từ 0,05–6,00kV và dòng tối đa 5mA. Đây là điểm khác biệt quan trọng so với TH9310B vì phiên bản B chỉ hỗ trợ AC withstand voltage.
Trong DC test, thiết bị cho phép đặt giới hạn dòng trên và dưới, thời gian test, Rise Time, Fall Time, Waiting Time và Arc Detection. Việc có thời gian chờ hỗ trợ những DUT có thành phần điện dung cần thời gian ổn định sau khi tăng điện áp.
Sau khi phép thử DC kết thúc, TH9310 tích hợp chức năng discharge để giảm điện tích còn lưu trên DUT. Đây là tính năng quan trọng vì thiết bị hoặc tụ điện sau phép thử DC cao áp vẫn có thể giữ điện áp nguy hiểm.
Khác với TH9310A, model TH9310 tiêu chuẩn có thêm chức năng Insulation Resistance. Điện áp kiểm tra IR có thể thiết lập từ 0,10 đến 1,00kVDC.
Catalogue TongHui mới hơn công bố phạm vi khoảng 0,1MΩ–10,0GΩ. Một bảng specification tiếng Anh cũ hơn ghi 1MΩ–9999MΩ. Hai cách thể hiện này thuộc các revision tài liệu khác nhau và không nên trộn độ chính xác giữa hai bảng.
Đối với các sản phẩm cần cả Hipot và kiểm tra cách điện, TH9310 giúp giảm số lượng thiết bị phải sử dụng trên bàn test vì có thể thực hiện ACW, DCW và IR trên cùng nền tảng.
Điện áp cao không nhất thiết phải được đưa ngay lập tức từ 0 lên giá trị cực đại. TH9310 cho phép điều chỉnh Voltage Rise Time từ 0,1 tới 999,9 giây để tạo quá trình tăng áp có kiểm soát.
Manual mới cũng cung cấp Fall Time tới 999,9 giây. Với DCW có thể thiết lập thêm thời gian chờ để DUT ổn định trước khi đánh giá dòng.
Khả năng điều khiển các khoảng thời gian này giúp TH9310 phù hợp hơn với sản xuất và R&D so với những Hipot tester analog chỉ có núm chỉnh điện áp và timer đơn giản.
TH9310 tích hợp chức năng Arc Detection để phát hiện các hiện tượng phóng điện nhanh có thể chưa làm dòng RMS vượt ngưỡng Hipot thông thường nhưng cho thấy cách điện đang có vấn đề.
Manual hiện hành cho phép đặt ngưỡng Arc theo dòng hoặc tắt chức năng khi quy trình kiểm tra không yêu cầu. Khi sử dụng cần chọn threshold theo tiêu chuẩn sản phẩm và đặc tính DUT thay vì dùng một giá trị cố định cho mọi thiết bị.
Xả nhanh là một trong những tính năng an toàn đáng chú ý của TH9310. Sau DC withstand hoặc insulation resistance test, năng lượng điện tích còn lại trên DUT được xả theo cơ chế tích hợp của máy.
Dù có chức năng discharge, người vận hành vẫn phải tuân thủ quy trình an toàn và xác nhận DUT đã về trạng thái an toàn trước khi tiếp xúc. Không được mặc định rằng điện áp đã bằng 0 ngay khi màn hình kết thúc phép thử.
TongHui TH9310 sử dụng TFT-LCD 480 × 272 điểm thay cho màn hình LED đơn giản của nhiều tester thế hệ cũ. Giao diện hỗ trợ hiển thị nhiều tham số trên cùng một màn hình và thuận tiện hơn khi lập trình các bước thử.
Thiết bị cũng có chức năng khóa bàn phím nhằm hạn chế thay đổi thông số ngoài ý muốn, hữu ích trong môi trường sản xuất khi một quy trình test đã được kỹ thuật viên thiết lập và xác nhận.
Tài liệu TongHui tồn tại khác biệt theo revision về khả năng lưu chương trình. Trang sản phẩm tiếng Anh cũ ghi 5 groups/5 testing steps, trong khi catalogue Trung Quốc mới hơn công bố 20 file kiểm tra, mỗi file tối đa 20 bước.
Do đó nếu sản phẩm thực tế cần nhập chính xác số lượng file/bước, nên kiểm tra firmware và revision của đúng thiết bị. Không nên tự động áp dụng bảng cũ cho máy đời mới hoặc ngược lại.
TH9310 có các giao tiếp phục vụ cả điều khiển từ máy tính và tích hợp dây chuyền. RS232 có thể kết nối PC, trong khi USB hỗ trợ giao tiếp máy tính và trao đổi file bằng USB flash drive tùy cổng.
Manual mới mô tả USB có các chế độ như USBTMC và USB virtual COM để giao tiếp với phần mềm. Catalogue cũng liệt kê HANDLER và hỗ trợ PLC, phù hợp với fixture kiểm tra tự động.
Khi hệ thống cần truyền lệnh tự động, cần xác nhận đúng protocol, firmware và cấu hình giao tiếp thực tế. Catalogue mới của TongHui ghi hỗ trợ MODBUS trên dòng này.
TH9310 có khả năng tạo tới 5.000VAC và 6.000VDC. Đây là mức điện áp nguy hiểm có thể gây điện giật nghiêm trọng hoặc tử vong. Thiết bị chỉ nên được sử dụng bởi người đã được đào tạo về thử nghiệm an toàn điện cao áp.
Chassis phải được nối đất đúng quy định. Fixture thử nên có che chắn, interlock và khoảng cách cách điện phù hợp. Không chạm vào DUT, dây cao áp hoặc terminal khi máy đang test hoặc khi DUT chưa được xác nhận đã xả hết điện.
Khi cần kiểm tra hoặc sửa chữa phần cao áp bên trong, thiết bị phải được cô lập khỏi nguồn điện và xử lý bởi kỹ thuật viên có chuyên môn. Không thực hiện đo kiểm trực tiếp trong tầng cao áp đang hoạt động nếu không có quy trình và dụng cụ chuyên dụng.
Các biểu hiện dưới đây là những sự cố có thể xuất hiện do dây thử, fixture, DUT, nguồn AC, linh kiện cao áp, relay, mạch đo hoặc firmware. Đây không phải khẳng định TongHui TH9310 có lỗi thiết kế.
Cần kiểm tra trạng thái test, interlock/handler, relay cao áp, nguồn nội bộ và module tạo cao áp. Nếu AC hoạt động nhưng DC không hoạt động, cần khoanh vùng riêng phần chỉnh lưu và discharge của DC.
Trước tiên kiểm tra DUT, dây test, fixture và giới hạn UPPER đã cài. Độ ẩm, bụi bẩn hoặc bề mặt cách điện nhiễm bẩn cũng có thể làm dòng rò tăng.
Có thể liên quan mạch chia áp cao áp, ADC, reference hoặc calibration. Việc xác minh phải dùng thiết bị đo cao áp chuyên dụng có cấp chính xác phù hợp.
Cần kiểm tra mạch current sense, range measurement và calibration sau khi đã loại trừ ảnh hưởng của DUT và fixture.
Kiểm tra dây đo, rò bề mặt, độ ẩm, điện áp IR setting và thời gian chờ. Nếu nhiều DUT chuẩn đều cho kết quả sai, cần kiểm tra mạch đo dòng rất nhỏ của chức năng IR.
Kiểm tra threshold Arc, DUT, khoảng cách điện, dây cao áp và fixture. Các điểm tiếp xúc kém hoặc cạnh sắc gần điện áp cao cũng có thể gây phóng điện cục bộ.
Cần kiểm tra mode USB, driver, baud rate, cáp và protocol trước khi kết luận communication board bị lỗi.
Điện áp ACW điều chỉnh từ 0,05 tới 5,00kVAC với dòng tối đa 10mA.
DCW điều chỉnh từ 0,05 tới 6,00kVDC với dòng tối đa 5mA.
Có. TH9310 tiêu chuẩn hỗ trợ IR với điện áp 0,10–1,00kV và phạm vi tới khoảng 10GΩ theo catalogue mới.
Có. Máy tích hợp Arc Detection và cho phép thiết lập giới hạn phù hợp với phép thử.
Có. TongHui trang bị chức năng rapid discharge sau DCW và phép đo cách điện.
Có. Máy có RS232 và USB DEVICE; USB HOST phục vụ USB flash drive, ngoài ra còn có HANDLER và hỗ trợ tích hợp PLC.
Hai model cùng hỗ trợ ACW/DCW/IR, nhưng TH9310 giới hạn 10mA AC và 5mA DC, còn TH9320 đạt 20mA AC và 10mA DC.
TH9310 có ACW, DCW và IR. TH9310A có ACW và DCW nhưng không tích hợp chức năng đo điện trở cách điện.
TongHui TH9310 là máy kiểm tra an toàn điện tích hợp AC Hipot 5kV/10mA, DC Hipot 6kV/5mA và đo điện trở cách điện tới khoảng 10GΩ. Thiết bị có màn hình TFT-LCD, Arc Detection, rapid discharge, lập trình thời gian tăng/giảm điện áp và các giao tiếp phục vụ hệ thống tự động.
Khi TH9310 gặp tình trạng không tạo cao áp, điện áp AC/DC sai, dòng rò hiển thị bất thường, IR sai, Arc Detection báo liên tục, không xả điện sau DCW, màn hình lỗi hoặc mất giao tiếp RS232/USB/HANDLER, cần kiểm tra module cao áp, mạch đo, discharge, điều khiển và firmware.
Nếu cần kiểm tra module cao áp, biến áp cao áp, mạch chỉnh lưu DC, voltage divider, current sense, IR measurement, Arc Detection, discharge circuit, TFT-LCD, RS232/USB/HANDLER hoặc hiệu chuẩn máy kiểm tra Hipot TongHui TH9310 5kVAC – 6kVDC, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn phương án phù hợp.
