ASUS NUC 13 Pro dùng Intel Core i7-1360P thuộc nền tảng NUC 13 Pro thế hệ Arena Canyon, một dòng Mini PC 4x4 nhỏ gọn hướng tới văn phòng, doanh nghiệp, phòng họp, digital signage, kiosk và các hệ thống edge computing. Nền tảng sử dụng bộ xử lý Intel Core thế hệ 13 dòng P với khả năng xử lý đa nhiệm cao trong một chassis chỉ lớn khoảng 117 x 112 mm.

Phiên bản Core i7-1360P sử dụng bo mạch NUC13ANBi7. Hai kit phổ biến cần phân biệt là NUC13ANKi7 dạng Slim và NUC13ANHi7 dạng Tall. Cả hai dùng cùng CPU, đồ họa, RAM, mạng và phần lớn hệ thống cổng I/O nhưng khác chiều cao chassis và khả năng mở rộng lưu trữ. Bản Tall cao 54 mm và có khả năng bố trí ổ 2.5 inch, trong khi bản Slim cao 37 mm để ưu tiên kích thước nhỏ.

Nếu sản phẩm được bán dưới dạng NUC Kit, người dùng cần bổ sung RAM DDR4 SO-DIMM, SSD và hệ điều hành. Một số Mini PC cấu hình hoàn chỉnh của dòng này có thể được lắp sẵn RAM, SSD và Windows. Vì vậy không nên mặc định mọi NUC 13 Pro i7-1360P đều có sẵn 16GB RAM, SSD 512GB hoặc Windows nếu SKU cụ thể chưa được xác định.

Thông số kỹ thuật ASUS NUC 13 Pro Core i7-1360P

• Dòng sản phẩm: ASUS / Intel NUC 13 Pro.
• Nền tảng: NUC 13 Pro Arena Canyon.
• Bo mạch: NUC13ANBi7.
• Kit Slim: NUC13ANKi7.
• Kit Tall: NUC13ANHi7.
• CPU: Intel Core i7-1360P thế hệ 13.
• Kiến trúc: Raptor Lake, Intel 7.
• Tổng số nhân: 12 nhân gồm 4 P-core + 8 E-core.
• Số luồng: 16 luồng.
• Turbo P-core: tối đa 5.0GHz.
• Turbo E-core: tối đa 3.7GHz.
• Intel Smart Cache: 18MB.
• Processor Base Power của CPU: 28W theo Intel.
• Maximum Turbo Power của CPU: 64W theo Intel.
• Cấu hình cTDP trên NUC: ASUS liệt kê i7-1360P ở mức 40W.
• Đồ họa: Intel Iris Xe Graphics.
• Execution Units: 96EU.
• Xung GPU tối đa: 1.50GHz.
• RAM: 2 khe DDR4-3200 SO-DIMM Dual Channel.
• RAM tối đa: 64GB, 2 x 32GB.
• SSD chính: M.2 2280 PCIe Gen4 x4 NVMe.
• Khe mở rộng thứ hai: M.2 2242 Key B hỗ trợ PCIe Gen3 x1, USB và SATA theo cấu hình nền tảng.
• Ổ 2.5 inch: hỗ trợ trên chassis Tall NUC13ANHi7; không mặc định cho bản Slim.
• Mạng LAN: Intel Ethernet Controller I226-V 2.5GbE trên bản i7-1360P không vPro.
• Wi-Fi: Intel Wi-Fi 6E AX211.
• Bluetooth: Bluetooth 5.3 theo datasheet ASUS.
• Audio: Realtek ALC269.
• TPM: fTPM hoặc TPM 2.0 tùy cấu hình.
• Nguồn i7: adapter 120W, 20VDC / 6A.
• Kích thước Slim: khoảng 117 x 112 x 37 mm.
• Kích thước Tall: khoảng 117 x 112 x 54 mm.
• Khối lượng tham khảo: khoảng 502g bản Slim và 610g bản Tall.

Intel Core i7-1360P và kiến trúc P-core/E-core

Core i7-1360P sử dụng kiến trúc lai gồm bốn Performance-core và tám Efficient-core. P-core tập trung vào các tác vụ cần hiệu năng đơn nhân cao như ứng dụng văn phòng nặng, biên dịch hoặc tác vụ tương tác; E-core xử lý tốt các tiến trình nền và công việc đa luồng nhằm tăng hiệu quả sử dụng điện năng.

Tổng cộng 12 nhân và 16 luồng giúp NUC 13 Pro phù hợp chạy nhiều ứng dụng cùng lúc, trình duyệt nhiều tab, môi trường lập trình, máy ảo nhẹ, ứng dụng doanh nghiệp và xử lý multimedia. CPU này không phải loại có thể tháo thay như socket desktop; i7-1360P sử dụng package BGA và được hàn trực tiếp lên bo mạch NUC13ANBi7.

Intel Iris Xe Graphics 96EU

Core i7-1360P tích hợp Intel Iris Xe Graphics với 96 Execution Units và xung đồ họa tối đa 1.50GHz. GPU tích hợp phục vụ desktop, phát video độ phân giải cao, nhiều màn hình, xử lý media và các tác vụ đồ họa phổ thông mà không cần card đồ họa rời.

NUC 13 Pro không có khe PCIe x16 tiêu chuẩn để lắp GPU desktop. Do đó đây không phải nền tảng Mini PC dành cho nâng cấp card đồ họa rời bên trong. Khả năng đồ họa phụ thuộc Iris Xe tích hợp và băng thông bộ nhớ DDR4 Dual Channel.

Bộ nhớ DDR4-3200 SO-DIMM

NUC 13 Pro sử dụng hai khe DDR4-3200 SO-DIMM với tổng dung lượng tối đa 64GB. SO-DIMM là module RAM kích thước nhỏ thường sử dụng cho laptop và Mini PC, khác với DIMM desktop kích thước đầy đủ.

Để Iris Xe hoạt động hiệu quả hơn, cấu hình hai thanh RAM chạy Dual Channel thường phù hợp hơn một thanh đơn. Với NUC Kit, RAM không mặc định được lắp sẵn. Một số phiên bản Mini PC hoàn chỉnh lại có cấu hình 2 x 8GB DDR4-3200, vì vậy cần đọc đúng hậu tố SKU khi nhập sản phẩm.

Khả năng lưu trữ

M.2 2280 PCIe Gen4 x4

Khe lưu trữ chính dùng SSD M.2 2280 NVMe PCIe Gen4 x4. Đây là vị trí phù hợp để cài Windows, ứng dụng và dữ liệu cần tốc độ cao. Datasheet ASUS hiện nêu khả năng hỗ trợ SSD NVMe dung lượng lớn tùy ổ và firmware.

M.2 2242 Key B

Nền tảng còn có khe M.2 2242 Key B hỗ trợ giao tiếp PCIe Gen3 x1, USB 3.2 Gen2 và SATA cho thiết bị mở rộng tương thích. Không được hiểu khe 2242 này là một khe PCIe Gen4 x4 thứ hai giống M.2 2280.

Khoang ổ 2.5 inch trên bản Tall

NUC13ANHi7 Tall có chassis cao hơn và hỗ trợ thêm ổ SATA 2.5 inch thông qua đầu nguồn/dữ liệu tương ứng. Đây là một trong những điểm khác biệt thực tế quan trọng nhất giữa ANH Tall và ANK Slim. Nếu chỉ có tên “NUC 13 Pro i7-1360P” nhưng chưa biết mã chassis thì không nên mặc định máy có khoang ổ 2.5 inch.

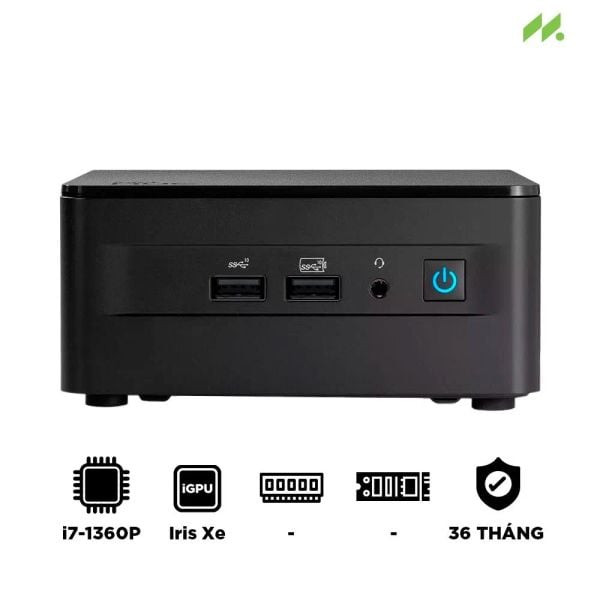

Phân tích cổng kết nối phía trước

• 2 x USB 3.2 Gen2 Type-A: tốc độ danh nghĩa đến 10Gbps cho SSD ngoài và thiết bị ngoại vi tương thích.
• 1 x jack headset 3.5 mm: kết nối tai nghe/headset analog.
• Nút nguồn: bật/tắt hệ thống và hiển thị trạng thái nguồn.

Phân tích cổng kết nối phía sau

• 2 x Thunderbolt 4 Type-C: hỗ trợ truyền dữ liệu tốc độ cao, USB4 và DisplayPort.
• 2 x HDMI 2.1 TMDS: đầu ra hình ảnh, tài liệu NUC công bố hỗ trợ 4K@60Hz.
• 1 x USB 3.2 Gen2 Type-A: USB tốc độ cao.
• 1 x USB 2.0 Type-A: phù hợp bàn phím, chuột và ngoại vi tốc độ thấp.
• 1 x RJ-45: Intel I226-V 2.5GbE.
• 1 x DC-In: nhận nguồn từ adapter 120W của cấu hình i7.

Thunderbolt 4 và khả năng xuất nhiều màn hình

Hai cổng Thunderbolt 4 là điểm mạnh của NUC 13 Pro. Chúng có thể kết nối dock, SSD ngoài, thiết bị capture, màn hình và nhiều ngoại vi tốc độ cao tương thích. Intel cũng công bố USB4 trên các cổng này.

Kết hợp hai HDMI và DisplayPort qua Thunderbolt, nền tảng NUC 13 Pro có thể điều khiển tối đa bốn màn hình 4K trong cấu hình phù hợp. Khả năng thực tế phụ thuộc độ phân giải, tần số quét, cáp, dock và topology của các màn hình.

Mạng 2.5GbE, Wi-Fi 6E và Bluetooth

NUC13ANKi7 và NUC13ANHi7 dùng Intel I226-V với tốc độ Ethernet tối đa 2.5Gbps. Muốn đạt tốc độ trên 1Gbps, switch/router, NAS và cáp mạng cũng cần đáp ứng chuẩn tương ứng.

Kết nối không dây sử dụng Intel AX211 Wi-Fi 6E và Bluetooth 5.3 theo datasheet ASUS. Wi-Fi 6E bổ sung khả năng hoạt động trên băng tần 6GHz tại khu vực và hệ thống mạng cho phép, ngoài 2.4GHz và 5GHz.

Khả năng tương thích hệ điều hành

ASUS và tài liệu Intel liệt kê Windows 11, Windows 10 IoT Enterprise và một số bản Linux như Ubuntu hoặc Red Hat Enterprise Linux cho NUC 13 Pro Kit. Với Kit chưa cài hệ điều hành, người dùng cần tự cài OS và driver phù hợp.

Driver cần chú ý gồm Intel Graphics, chipset, Thunderbolt, Intel Ethernet I226, Intel AX211 Wi-Fi/Bluetooth và audio Realtek. Sử dụng driver sai hoặc thiếu driver có thể khiến một số cổng hoạt động không đầy đủ dù phần cứng không hỏng.

Giới hạn của ASUS NUC 13 Pro Core i7-1360P

• CPU i7-1360P được hàn BGA lên bo mạch, không thể nâng cấp như CPU socket desktop.
• Không có khe PCIe x16 tiêu chuẩn cho card đồ họa desktop.
• RAM tối đa của nền tảng NUC này là 64GB DDR4-3200.
• Bản Slim và Tall không có cấu hình lưu trữ vật lý hoàn toàn giống nhau.
• Khoang SATA 2.5 inch thuộc chassis Tall; không nhập cho Slim nếu SKU không hỗ trợ.
• Core i7-1360P là SKU không vPro; không được lấy Intel vPro Enterprise của i7-1370P rồi gán cho i7-1360P.
• Kit và Mini PC hoàn chỉnh khác nhau về RAM, SSD và hệ điều hành đi kèm.
• Không nên nhầm NUC 13 Pro với NUC 13 Pro Desk Edition NUC13VYKi7 dù cùng dùng i7-1360P.

Ứng dụng thực tế

• Máy tính văn phòng và doanh nghiệp nhỏ gọn.
• Máy lập trình và phát triển phần mềm.
• Phòng họp, video conferencing và huddle room.
• Digital signage nhiều màn hình.
• Kiosk và hệ thống bán hàng tự động.
• Edge computing và hệ thống điều khiển nhẹ.
• Máy multimedia, trình chiếu và phát nội dung 4K.
• Máy làm việc từ xa hoặc workstation nhỏ cho tác vụ CPU phổ thông.

Những lỗi ASUS NUC 13 Pro Core i7-1360P có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, adapter, cáp, tải, RAM, SSD, thiết bị ngoại vi, firmware BIOS, driver, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định ASUS NUC 13 Pro Core i7-1360P có lỗi thiết kế.

Máy không lên nguồn

Kiểm tra adapter 120W 20V, jack DC-In, dây nguồn và nút nguồn. Nếu adapter hoạt động đúng mà NUC hoàn toàn không phản hồi, cần kiểm tra mạch nguồn đầu vào, VRM và bo mạch.

Máy lên nguồn nhưng không có hình

Kiểm tra RAM DDR4 SO-DIMM, HDMI, Thunderbolt, màn hình và BIOS. Thử một thanh RAM ở từng khe và một cổng HDMI riêng giúp tách lỗi bộ nhớ khỏi lỗi đường hình.

Máy treo hoặc tự khởi động lại

Có thể liên quan đến nhiệt độ CPU, quạt, bụi, RAM, SSD, adapter hoặc driver. Cần theo dõi nhiệt độ và kiểm tra hệ thống tản nhiệt trước khi kết luận bo mạch lỗi.

Không nhận SSD M.2

Kiểm tra SSD đúng M.2 2280 NVMe, vít giữ, connector và BIOS. Nếu dùng khe M.2 2242 cần xác định đúng loại thiết bị vì đây không phải khe Gen4 x4 thứ hai.

Thunderbolt 4 không nhận thiết bị

Kiểm tra cáp Thunderbolt, firmware, driver, nguồn thiết bị ngoài và thử cả hai cổng. Cáp USB-C thông thường không phải lúc nào cũng cung cấp toàn bộ tính năng Thunderbolt 4.

LAN chỉ chạy 1Gbps

Kiểm tra cáp Ethernet, switch/router và driver Intel I226-V. Tốc độ 2.5GbE chỉ đạt khi cả hai phía và hệ thống cáp cùng hỗ trợ.

Quy trình khoanh vùng sự cố ASUS NUC 13 Pro Core i7-1360P

1. Xác định đúng NUC13ANKi7 Slim hay NUC13ANHi7 Tall trước khi tháo máy.
2. Kiểm tra adapter 120W, dây nguồn và DC-In.
3. Tháo thiết bị ngoại vi và thử khởi động cấu hình tối thiểu.
4. Thử từng thanh DDR4-3200 SO-DIMM và từng khe RAM.
5. Kiểm tra HDMI và Thunderbolt bằng cáp/màn hình khác.
6. Kiểm tra SSD M.2 trong BIOS và thử chéo ổ nếu cần.
7. Kiểm tra nhiệt độ, quạt và tình trạng bụi của hệ thống tản nhiệt.
8. Cập nhật hoặc khôi phục BIOS phù hợp và cài đúng driver chipset, đồ họa, LAN, Wi-Fi và Thunderbolt.
9. Kiểm tra mạng 2.5GbE và Wi-Fi bằng thiết bị mạng khác để loại trừ lỗi môi trường.
10. Nếu lỗi vẫn tồn tại, kiểm tra mạch nguồn, VRM, RAM, M.2, Thunderbolt, HDMI, controller mạng và bo mạch NUC13ANBi7.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Adapter 120W 20V/6A và jack DC-In.
• Hai khe DDR4 SO-DIMM.
• SSD M.2 2280 PCIe Gen4 x4.
• Khe M.2 2242 và connector liên quan.
• Cáp SATA và ổ 2.5 inch trên bản Tall.
• Hai cổng Thunderbolt 4.
• Hai cổng HDMI 2.1.
• Các cổng USB 3.2 Gen2 và USB 2.0.
• RJ-45 và controller Intel I226-V.
• Intel AX211 Wi-Fi 6E/Bluetooth.
• Jack headset và codec Realtek ALC269.
• Quạt, heatsink và keo tản nhiệt CPU.
• BIOS, mạch nguồn, VRM và bo mạch NUC13ANBi7.

Những điểm dễ nhập sai về ASUS NUC 13 Pro Core i7-1360P

• CPU đúng: Intel Core i7-1360P, 12 nhân 16 luồng, không phải i7-1370P.
• Bo mạch: NUC13ANBi7.
• NUC13ANKi7: bản Slim cao 37 mm.
• NUC13ANHi7: bản Tall cao 54 mm và hỗ trợ khoang 2.5 inch.
• Không nhập Intel vPro Enterprise cho i7-1360P; phiên bản vPro của dòng này sử dụng CPU khác như i7-1370P.
• RAM của kit là DDR4-3200 SO-DIMM tối đa 64GB, không phải DDR5.
• SSD chính là M.2 2280 PCIe Gen4 x4.
• M.2 2242 không phải khe NVMe Gen4 x4 thứ hai.
• Có 2 Thunderbolt 4 Type-C và 2 HDMI 2.1 ở mặt sau.
• LAN là Intel I226-V 2.5GbE trên i7-1360P không vPro; không nhập I226-LM của SKU vPro.
• Wi-Fi là Intel AX211 Wi-Fi 6E theo cấu hình Kit ASUS hiện hành.
• NUC Kit có thể không kèm RAM, SSD và Windows; không lấy cấu hình Mini PC hoàn chỉnh rồi gán cho Kit.
• Không nhầm NUC 13 Pro Arena Canyon với NUC 13 Pro Desk Edition NUC13VYKi7 dù đều có phiên bản Core i7-1360P.

FAQ – ASUS NUC 13 Pro Core i7-1360P

ASUS NUC 13 Pro i7-1360P có bao nhiêu nhân?

CPU có 12 nhân gồm 4 P-core và 8 E-core, tổng cộng 16 luồng.

Máy dùng RAM DDR4 hay DDR5?

NUC 13 Pro Arena Canyon sử dụng DDR4-3200 SO-DIMM, tối đa 64GB.

NUC 13 Pro có Thunderbolt 4 không?

Có hai cổng Thunderbolt 4 Type-C ở mặt sau.

Có bao nhiêu cổng HDMI?

Có hai HDMI 2.1 TMDS.

Máy có Wi-Fi 6E không?

Các Kit NUC13ANKi7/NUC13ANHi7 theo datasheet ASUS được trang bị Intel AX211 Wi-Fi 6E và Bluetooth 5.3.

Máy có LAN 2.5G không?

Có, sử dụng Intel Ethernet Controller I226-V cho kết nối 2.5GbE.

NUC13ANKi7 và NUC13ANHi7 khác nhau thế nào?

ANKi7 là chassis Slim cao 37 mm; ANHi7 là chassis Tall cao 54 mm và có không gian hỗ trợ ổ SATA 2.5 inch.

Có nâng cấp CPU được không?

Không. Core i7-1360P được hàn trực tiếp lên bo mạch BGA.

Có lắp card đồ họa desktop được không?

Không có khe PCIe x16 tiêu chuẩn cho GPU desktop. Máy sử dụng Intel Iris Xe Graphics tích hợp.

NUC Kit có sẵn RAM và SSD không?

Không nên mặc định. Kit yêu cầu RAM, SSD và hệ điều hành, còn một số phiên bản Mini PC hoàn chỉnh mới được lắp sẵn các thành phần này.
