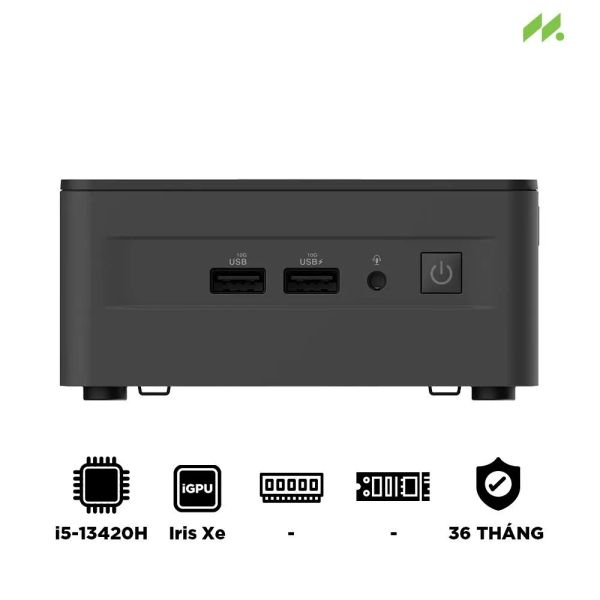

ASUS NUC 13 Pro Tall NUC13ANHH5 là Mini PC thuộc dòng NUC 13 Pro thế hệ Arena Canyon Refresh, sử dụng bộ xử lý Intel Core i5-13420H thế hệ 13. Phiên bản Tall có chassis cao 54 mm, cung cấp không gian mở rộng lưu trữ tốt hơn bản Slim và phù hợp cho văn phòng, doanh nghiệp, phòng họp, digital signage, kiosk, lập trình và các hệ thống cần máy tính nhỏ gọn hoạt động liên tục.
Core i5-13420H trên NUC13ANHH5 có 8 nhân gồm 4 Performance-core và 4 Efficient-core, tổng cộng 12 luồng, xung Turbo tối đa 4,60GHz và 12MB Intel Smart Cache. ASUS cấu hình bộ xử lý ở mức cTDP 45W trên NUC 13 Pro H-Series. CPU được hàn trực tiếp lên bo mạch theo dạng BGA nên không thể tháo và nâng cấp như CPU desktop dùng socket.
Ở dạng Kit, NUC13ANHH5 không mặc định có RAM và SSD. Người dùng có thể lắp tối đa 64GB DDR4-3200 SO-DIMM, SSD M.2 2280 PCIe Gen4 x4 và thêm thiết bị lưu trữ SATA trong chassis Tall. Máy còn tích hợp Intel Wi-Fi 6E AX211, Bluetooth, LAN 2.5GbE, hai Thunderbolt 4 và hai HDMI 2.1, tạo thành nền tảng Mini PC có khả năng kết nối tương đối đầy đủ.
Intel Core i5-13420H sử dụng cấu trúc hybrid gồm bốn P-core hiệu năng cao và bốn E-core tiết kiệm điện, tạo thành 8 nhân 12 luồng. So với Core i3-1315U trên phiên bản NUC13ANHi3, i5-13420H có nhiều P-core hơn và mức công suất thiết kế cao hơn, phù hợp với biên dịch mã nguồn, đa nhiệm, phần mềm doanh nghiệp và những tác vụ CPU kéo dài.
CPU có Processor Base Power 45W; Intel công bố Maximum Turbo Power của chip có thể cao hơn đáng kể, trong khi ASUS cấu hình hệ NUC ở cTDP 45W. Vì thế không nên lấy Maximum Turbo Power trong bảng CPU Intel rồi mô tả đó là công suất adapter hoặc mức tiêu thụ cố định của cả NUC.
Một điểm đặc biệt dễ nhập sai của NUC13ANHH5 là GPU tích hợp. Intel xác nhận Core i5-13420H sử dụng Intel UHD Graphics cho Intel Core thế hệ 13 với 48 Execution Units và xung tối đa 1,40GHz. Datasheet ASUS NUC 13 Pro H-Series Refresh cũng gọi đồ họa của i5-13420H là Intel UHD Graphics.
Một số bảng thông số NUC 13 Pro chung của ASUS có cách ghi “Intel Iris Xe Graphics (i5/i7)”. Tuy nhiên cách ghi này áp dụng tổng quát cho nhiều CPU i5/i7 trong dòng và không chính xác khi áp trực tiếp cho i5-13420H. Vì vậy NUC13ANHH5 nên được nhập là Intel UHD Graphics 48EU, không phải Iris Xe 80EU của i5-1340P hoặc Iris Xe 96EU của một số CPU i7.
NUC13ANHH5 có hai khe DDR4-3200 SO-DIMM và hỗ trợ tổng dung lượng tối đa 64GB. SO-DIMM là dạng RAM kích thước nhỏ dành cho laptop và Mini PC, không tương thích vật lý với DIMM desktop kích thước đầy đủ.
Kit không có RAM cài sẵn khi xuất xưởng. Vì vậy các cấu hình 8GB, 16GB, 32GB hoặc 64GB trên thị trường thường là RAM được nhà bán lẻ lắp thêm. Khi nhập sản phẩm cần kiểm tra SKU cụ thể thay vì coi một dung lượng RAM của đại lý là thông số cố định từ ASUS.
Khe lưu trữ chính hỗ trợ SSD M.2 2280 NVMe PCIe Gen4 x4. Datasheet ASUS Refresh hiện liệt kê dải dung lượng SSD NVMe đến 8TB cho cấu hình Kit, nhưng khả năng thực tế vẫn phụ thuộc model SSD, firmware và danh sách tương thích.
Ngoài khe 2280, hệ thống có vị trí M.2 2242. Tài liệu ASUS H-Series Refresh mô tả khe này hỗ trợ SSD SATA. Không nên nhập đây thành khe PCIe Gen4 x4 NVMe thứ hai. Một số trang đại lý ghi cách khác về giao tiếp khe 2242, vì vậy nguồn ASUS được ưu tiên.
Chassis Tall cao 54 mm có thêm không gian lắp ổ SATA 2.5 inch. ASUS liệt kê khả năng hỗ trợ ổ 2.5 inch SATA 6Gb/s, giúp người dùng kết hợp SSD NVMe tốc độ cao với HDD hoặc SSD SATA dung lượng lớn. Đây là khác biệt quan trọng giữa bản Tall NUC13ANHH5 và bản Slim có chassis thấp hơn.
Không có USB Type-C ở mặt trước theo cấu hình chính thức. Hai cổng USB-C tốc độ cao của NUC13ANHH5 đều nằm ở phía sau và là Thunderbolt 4.
Hai Thunderbolt 4 Type-C cho phép kết nối dock, màn hình, ổ SSD ngoài và thiết bị tốc độ cao tương thích. Cổng hỗ trợ DisplayPort 1.4, vì vậy cùng với hai HDMI 2.1, NUC có nhiều đường xuất hình trong một chassis rất nhỏ.
Intel UHD Graphics trên i5-13420H hỗ trợ tối đa bốn màn hình ở cấp CPU, nhưng cấu hình độ phân giải và tần số quét thực tế phụ thuộc từng đường xuất hình, dock, cáp và driver. Không nên hiểu “hỗ trợ bốn màn hình” là mọi màn hình đều có thể chạy cùng độ phân giải và tần số tối đa trong mọi cấu hình.
NUC13ANHH5 được ASUS Refresh Datasheet liệt kê với Intel AX211 Wi-Fi 6E. Wi-Fi 6E mở rộng khả năng kết nối sang băng 6GHz ngoài 2.4GHz và 5GHz khi router, hệ điều hành và quy định khu vực hỗ trợ.
Mạng có dây sử dụng Intel I226-V 2.5GbE. Để đạt tốc độ liên kết 2.5Gbps, switch hoặc router và dây mạng cũng phải hỗ trợ tốc độ tương ứng. Nếu kết nối với switch Gigabit, máy thương lượng xuống 1Gbps là hành vi bình thường, không phải lỗi LAN.
NUC13ANHH5 sử dụng DDR4-3200 SO-DIMM, SSD M.2 2280 NVMe PCIe Gen4 x4, SSD M.2 2242 phù hợp và ổ SATA 2.5 inch. Kit hỗ trợ các hệ điều hành như Windows 11, Windows 10 IoT Enterprise, Ubuntu và Red Hat Enterprise Linux theo tài liệu ASUS.
Sau khi cài hệ điều hành cần cài đúng driver Intel UHD Graphics, chipset, Intel I226-V, AX211, Bluetooth, Thunderbolt và Realtek Audio. Lỗi driver hoặc firmware có thể khiến cổng mạng, Thunderbolt hoặc Wi-Fi hoạt động không đầy đủ dù phần cứng vẫn bình thường.
Các lỗi có thể xuất phát từ nguồn điện, adapter, cáp, tải, RAM, SSD, ổ SATA, thiết bị ngoại vi, firmware BIOS, driver, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định ASUS NUC 13 Pro Tall NUC13ANHH5 có lỗi thiết kế.
Kiểm tra adapter 120W 20V/6A, dây nguồn, jack DC-In và nút nguồn. Nếu adapter đủ điện nhưng máy không phản hồi cần kiểm tra mạch nguồn đầu vào và bo mạch.
Kiểm tra DDR4 SO-DIMM, HDMI, Thunderbolt, cáp và màn hình. Thử từng thanh RAM ở từng khe và từng cổng HDMI trước khi kết luận lỗi GPU hoặc bo mạch.
Kiểm tra SSD đúng chuẩn, vít giữ, connector và BIOS. Với khe M.2 2242 cần đặc biệt xác định đúng loại thiết bị tương thích.
Kiểm tra dây SATA nguồn/dữ liệu, connector, ổ cứng và BIOS. Chassis Tall có không gian cho ổ 2.5 inch nhưng vẫn cần đúng cáp kết nối.
Kiểm tra cáp Thunderbolt, driver, firmware và nguồn của thiết bị ngoại vi. Cáp USB-C thông thường không nhất thiết đáp ứng đầy đủ chức năng Thunderbolt 4.
Kiểm tra quạt, heatsink, bụi, vật liệu tản nhiệt, RAM, SSD và adapter. Core i5-13420H được cấu hình 45W nên hệ thống làm mát cần hoạt động ổn định trong chassis nhỏ.
Máy sử dụng Intel Core i5-13420H thế hệ 13 với 8 nhân và 12 luồng.
Theo thông số riêng của Intel, i5-13420H sử dụng Intel UHD Graphics với 48 Execution Units, không phải Iris Xe 80EU của i5-1340P.
Hai khe DDR4-3200 SO-DIMM hỗ trợ tổng dung lượng tối đa 64GB.
Có. Chassis Tall hỗ trợ thêm một ổ SATA 2.5 inch bên cạnh lưu trữ M.2.
Có hai cổng Thunderbolt 4 Type-C phía sau với hỗ trợ DisplayPort 1.4.
Máy có hai HDMI 2.1 TMDS.
Có, ASUS liệt kê Intel AX211 Wi-Fi 6E cho phiên bản H-Series Refresh.
Có, sử dụng Intel Ethernet Controller I226-V 2.5GbE.
ASUS công bố adapter 120W, đầu ra 20VDC/6A cho các cấu hình Core i5/i7 H-Series.
Bản Kit tiêu chuẩn không có RAM và thiết bị lưu trữ cài sẵn khi xuất xưởng. Cấu hình hoàn chỉnh tùy thuộc nhà bán lẻ hoặc SKU cụ thể.
ASUS NUC 13 Pro Tall NUC13ANHH5 là Mini PC sử dụng Core i5-13420H, DDR4 SO-DIMM, SSD NVMe Gen4, SATA 2.5 inch, Thunderbolt 4, Wi-Fi 6E và LAN 2.5GbE. Hệ thống nhỏ gọn nhưng tích hợp nhiều khối tốc độ cao nên nguồn điện, RAM, lưu trữ, tản nhiệt và firmware đều cần được kiểm tra đúng trình tự khi xảy ra sự cố.
Các tình trạng có thể cần kiểm tra gồm không lên nguồn, không POST, mất hình, không nhận RAM hoặc SSD, ổ SATA không xuất hiện, Thunderbolt không hoạt động, LAN/Wi-Fi chập chờn, quạt kêu hoặc máy quá nhiệt. Việc kiểm tra nên bắt đầu từ adapter 120W, RAM, SSD, cáp, BIOS và driver trước khi can thiệp sâu vào bo mạch.
Trung tâm bảo hành Viện Máy Tính tiếp nhận kiểm tra ASUS NUC 13 Pro Tall NUC13ANHH5 và các dòng Mini PC NUC, hỗ trợ khoanh vùng adapter, RAM, SSD, SATA, Thunderbolt, HDMI, USB, LAN, Wi-Fi, hệ thống tản nhiệt, BIOS và bo mạch theo tình trạng thiết bị thực tế.
