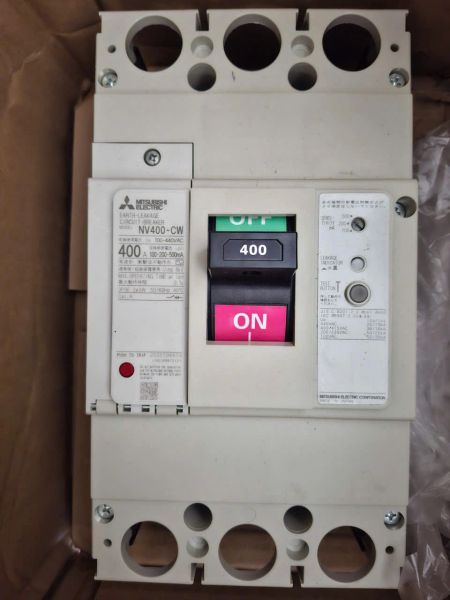

Mitsubishi Electric NV400-CW 400A là cầu dao chống dòng rò dạng khối thuộc dòng Low-voltage Circuit Breaker của Mitsubishi Electric. Trong thực tế thị trường thiết bị thường được gọi là MCCB chống giật hoặc MCCB chống rò 400A, tuy nhiên tên phân loại chính xác của Mitsubishi là Earth Leakage Circuit Breaker – ELCB. Thiết bị kết hợp chức năng bảo vệ quá tải, ngắn mạch và phát hiện dòng rò xuống đất trong cùng một breaker.
Model chính thức của hãng là NV400-CW, thuộc NV-C Standard Model, frame 400A. Phiên bản đang đề cập có dòng định mức In = 400A, 3 cực và sử dụng trong hệ thống điện AC có điện áp vận hành định mức từ 100 đến 440V. Đây là model khác với NF400-CW chỉ bảo vệ quá dòng/ngắn mạch và cũng khác NV400-SW có khả năng cắt ngắn mạch cao hơn.
Tên thương mại “NV400A CW” xuất hiện trên một số trang bán hàng không phải cách ghi model chuẩn của Mitsubishi. Khi nhập dữ liệu, tìm datasheet hoặc mua thiết bị thay thế nên sử dụng mã NV400-CW. Chữ “Mới” chỉ mô tả tình trạng sản phẩm được rao bán là hàng mới, không phải một phần của model.
Điểm quan trọng nhất khi nhập dữ liệu cho NV400-CW là xác định đúng loại breaker. Mitsubishi sử dụng tiền tố NF cho Molded-case Circuit Breaker và tiền tố NV cho Earth Leakage Circuit Breaker. Do đó NV400-CW không chỉ thực hiện bảo vệ quá tải và ngắn mạch mà còn tích hợp chức năng phát hiện dòng điện rò xuống đất.
Cách gọi “MCCB Mitsubishi 400A NV400-CW” vẫn thường xuất hiện trên thị trường vì sản phẩm có kết cấu molded-case tương tự MCCB. Tuy nhiên khi viết thông số kỹ thuật nên ghi rõ ELCB/MCCB chống rò để người mua không nhầm với NF400-CW.
Nếu hệ thống chỉ cần bảo vệ quá dòng và short circuit mà không cần earth leakage protection, dòng NF sẽ là nhóm sản phẩm cần xem xét. Nếu yêu cầu bảo vệ cả dòng rò, NV400-CW mới là nhóm tương ứng.
NV400-CW thuộc frame size 400A nhưng Mitsubishi cung cấp nhiều mức dòng định mức trong cùng frame gồm 250A, 300A, 350A và 400A. Sản phẩm đang làm là phiên bản In = 400A.
Do đó không nên chỉ dựa vào ký hiệu NV400-CW để mặc định dòng định mức luôn là 400A. Khi mua breaker cũ, hàng tồn kho hoặc thiết bị tháo máy cần kiểm tra trực tiếp thông tin In trên mặt breaker.
Điều này đặc biệt quan trọng vì NV400-CW 300A và NV400-CW 400A có thể có hình dạng bên ngoài rất giống nhau nhưng khả năng mang tải định mức khác nhau.
Mitsubishi công bố NV400-CW là loại multi-voltage 100–440VAC. Điều này cho phép breaker được sử dụng trong nhiều hệ thống điện hạ áp khác nhau trong phạm vi thiết kế.
Trong hệ thống công nghiệp Việt Nam, ứng dụng phổ biến là nguồn 3 pha 380V hoặc 400V. Tại AC400V, khả năng cắt ngắn mạch theo IEC của NV400-CW đạt Icu/Ics 36/18kA. Với bảng thông số theo GB/T ở AC380V, Mitsubishi công bố mức 40/20kA.
Không nên lấy duy nhất con số 40kA rồi mô tả breaker có Icu 40kA ở mọi điện áp và mọi tiêu chuẩn. Khả năng cắt thay đổi theo điện áp làm việc và tiêu chuẩn đánh giá.
Icu là Ultimate Short-circuit Breaking Capacity, còn Ics là Service Short-circuit Breaking Capacity. Hai giá trị không nên nhập thành một thông số duy nhất vì ý nghĩa kỹ thuật khác nhau.
Khi thiết kế hệ thống, khả năng cắt của breaker phải lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại vị trí lắp. Nếu prospective short-circuit current của tủ vượt khả năng NV400-CW, cần lựa chọn breaker có breaking capacity cao hơn như dòng NV-S hoặc các model tương ứng.
Ngoài bảo vệ quá dòng, NV400-CW có mạch phát hiện dòng rò. Khi xuất hiện dòng điện rò từ hệ thống xuống đất và đạt điều kiện tác động đã cài đặt, breaker có thể trip để cô lập mạch.
Với High-speed Type, catalogue Mitsubishi thể hiện các mức độ nhạy dòng rò 100mA, 200mA và 500mA có thể lựa chọn. Giá trị 30mA cũng xuất hiện trong bảng dưới dạng đặt trong ngoặc, vì vậy không nên khẳng định mọi NV400-CW đều có thể chỉnh 30mA nếu chưa kiểm tra đúng specification của thiết bị thực tế.
Thời gian tác động tối đa của High-speed Type là khoảng 0,1 giây tại IΔn và 0,04 giây tại 5IΔn theo catalogue Mitsubishi.
Ngoài loại tác động nhanh, dòng NV400-CW còn có cấu hình Time-delay Type. Loại này phục vụ các hệ thống cần phối hợp chọn lọc giữa nhiều cấp breaker hoặc tránh trip không mong muốn do những biến động ngắn.
Catalogue thể hiện nhóm độ nhạy 100/200/500mA có thể lựa chọn và các mức thời gian trì hoãn tương ứng tùy specification. Điện áp vận hành định mức của Time-delay Type được Mitsubishi ghi là AC200–440V.
Trang bán sản phẩm “NV400A CW 400A Mới” không cho biết breaker cụ thể là High-speed hay Time-delay. Vì vậy khi nhập sản phẩm không nên tự khẳng định một trong hai loại nếu chưa đọc nhãn và bộ điều chỉnh trên breaker thực tế.
Mitsubishi ghi đặc tính bảo vệ rò của NV400-CW là Type AC. Đây là thông tin quan trọng khi lựa chọn breaker cho hệ thống có dạng dòng rò khác nhau.
Không nên tự gán Type A, Type B hoặc những khả năng phát hiện dòng rò DC khác cho NV400-CW chỉ vì đây là ELCB. Nếu hệ thống có biến tần, bộ chỉnh lưu hoặc thiết bị điện tử có khả năng tạo dòng rò có thành phần đặc biệt, cần đánh giá loại bảo vệ phù hợp theo thiết kế điện thực tế.
NV400-CW là Earth Leakage Circuit Breaker. Ngoài chức năng bảo vệ quá tải và ngắn mạch, thiết bị có chức năng phát hiện earth leakage.
NF400-CW thuộc nhóm Molded-case Circuit Breaker – MCCB. Thiết bị bảo vệ quá dòng và ngắn mạch nhưng không phải ELCB tích hợp chức năng chống rò như NV400-CW.
Hai model cùng có hậu tố 400-CW và kích thước frame tương tự nên dễ bị nhập nhầm. Khi yêu cầu bảo vệ dòng rò, phải xác nhận tiền tố NV.
NV400-CW thuộc nhóm NV-C Standard/Economy class, trong khi NV400-SW thuộc nhóm NV-S General-purpose. Hai model đều có chức năng Earth Leakage Protection nhưng khả năng cắt ngắn mạch khác nhau.
Vì vậy không được lấy khả năng cắt 45kA của NV400-SW rồi gán cho NV400-CW. Đây là một trong những sai lệch dễ xảy ra khi hai model xuất hiện cạnh nhau trong cùng bảng catalogue.
NV400-CW 400A có thể được sử dụng tại các nhánh phân phối có dòng tải phù hợp, nơi cần đồng thời bảo vệ quá tải, short circuit và earth leakage.
Breaker phù hợp cho các hệ thống điện 3 pha có yêu cầu giám sát dòng rò nhằm giảm nguy cơ sự cố cách điện và hỗ trợ cô lập mạch khi xuất hiện fault xuống đất.
Với dòng định mức 400A, NV400-CW có thể sử dụng cho feeder công suất lớn sau khi kỹ sư kiểm tra dòng tải, khả năng cắt và phối hợp bảo vệ.
Cơ cấu chỉ thị earth leakage dạng cơ khí giúp người vận hành phân biệt sự kiện liên quan tới rò điện với một số trạng thái trip khác khi thực hiện kiểm tra sự cố.
Các tình trạng dưới đây là những sự cố có thể xảy ra với breaker hoặc hệ thống điện do tải, dây dẫn, môi trường, đấu nối, lão hóa hoặc lỗi cách điện. Đây không phải khẳng định Mitsubishi NV400-CW có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần đo dòng rò thực tế, kiểm tra dây dẫn, motor, heater, thiết bị điện tử và cách điện của tải. Không nên tăng mức IΔn ngay để tránh trip nếu chưa xác định nguyên nhân dòng rò.
Cần phân biệt trip do overcurrent với earth leakage. Đo dòng từng pha, kiểm tra tải 400A, điểm đấu nối và nhiệt độ terminal trước khi xác định breaker bị lỗi.
Terminal lỏng, bề mặt tiếp xúc kém, thanh cái không phẳng hoặc dòng tải cao có thể làm nhiệt độ tại đầu cực tăng. Cần kiểm tra bằng đo nhiệt và mô-men siết phù hợp.
Sau khi breaker trip, tay gạt cần được reset đúng thao tác trước khi đóng lại. Nếu vẫn không đóng được, cần kiểm tra cơ cấu cơ khí và xác định sự cố điện đã được loại bỏ hay chưa.
Có thể tồn tại short circuit, earth leakage lớn hoặc tải có sự cố. Không nên cố đóng lặp lại nhiều lần vì có thể làm tăng mức độ hư hỏng của hệ thống.
Cần kiểm tra điều kiện nguồn, wiring và chức năng earth leakage theo hướng dẫn sử dụng. Nếu hệ thống đáp ứng đúng điều kiện thử nhưng breaker không hoạt động, phần bảo vệ rò cần được kiểm tra chuyên sâu.
Không nên chỉ dựa vào dòng 400A. Cần kiểm tra điện áp hệ thống, dòng ngắn mạch dự kiến, loại phụ tải, yêu cầu bảo vệ earth leakage và mức sensitivity phù hợp.
Nếu hệ thống tại 400V có dòng ngắn mạch dự kiến vượt 36kA, NV400-CW có thể không đáp ứng yêu cầu Icu theo IEC và cần xem xét breaker có breaking capacity cao hơn.
Mức dòng rò cũng không nên lựa chọn tùy tiện. Chọn quá thấp có thể gây nuisance trip trong hệ thống lớn có dòng rò tự nhiên, còn chọn quá cao có thể không đạt mục tiêu bảo vệ của thiết kế.
Sau thời gian vận hành nên kiểm tra nhiệt độ đầu cực, độ siết terminal và chức năng breaker định kỳ. Với thiết bị đã từng cắt dòng ngắn mạch lớn cần đánh giá tình trạng tiếp điểm và cơ cấu trước khi tiếp tục sử dụng.
Theo Mitsubishi Electric, NV400-CW là Earth Leakage Circuit Breaker – ELCB. Trên thị trường thiết bị cũng thường được gọi là MCCB chống rò hoặc MCCB chống giật.
Dòng NV400-CW có các mức In 250A, 300A, 350A và 400A. Sản phẩm đang đề cập là phiên bản 400A.
Mitsubishi công bố NV400-CW là breaker 3 cực – 3P.
Điện áp vận hành định mức của model là AC100–440V multi-voltage. Đối với Time-delay Type, Mitsubishi ghi phạm vi AC200–440V.
Theo IEC 60947-2, tại AC400V NV400-CW có Icu 36kA và Ics 18kA.
High-speed Type hỗ trợ các mức 100, 200 và 500mA selectable. Catalogue cũng thể hiện tùy chọn 30mA trong ngoặc, vì vậy cần kiểm tra specification cụ thể trước khi nhập 30mA cho sản phẩm thực tế.
NV400-CW tích hợp Earth Leakage Protection, còn NF400-CW là MCCB bảo vệ quá dòng/ngắn mạch không thuộc nhóm ELCB.
Cả hai đều là ELCB 400 frame nhưng NV400-SW có breaking capacity cao hơn. Tại AC400V, NV400-CW là 36/18kA còn NV400-SW là 45/45kA theo IEC.
Mã chính thức trong catalogue và danh mục sản phẩm Mitsubishi Electric là NV400-CW. Cách ghi NV400A-CW trên một số tiêu đề bán hàng không phải tên model chuẩn của hãng.
Mitsubishi NV400-CW 400A là Earth Leakage Circuit Breaker 3P thuộc frame 400A, có điện áp vận hành AC100–440V và khả năng bảo vệ quá dòng, ngắn mạch kết hợp phát hiện dòng rò. Tại AC400V, breaker có khả năng cắt Icu/Ics 36/18kA theo IEC 60947-2.
Khi breaker gặp tình trạng trip liên tục, không đóng được, nóng bất thường, terminal cháy, chức năng chống rò không hoạt động, nút TEST không phản hồi hoặc trip ngay sau khi cấp tải, cần kiểm tra dòng tải, insulation, earth leakage, dây dẫn, busbar, terminal và cơ cấu breaker trước khi xác định thiết bị bị hỏng.
Nếu cần kiểm tra tiếp điểm chính, cơ cấu đóng cắt, bộ bảo vệ quá dòng, mạch Earth Leakage, nút TEST, terminal hoặc các hạng mục liên quan đến Mitsubishi NV400-CW 400A 3P, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế phù hợp.
