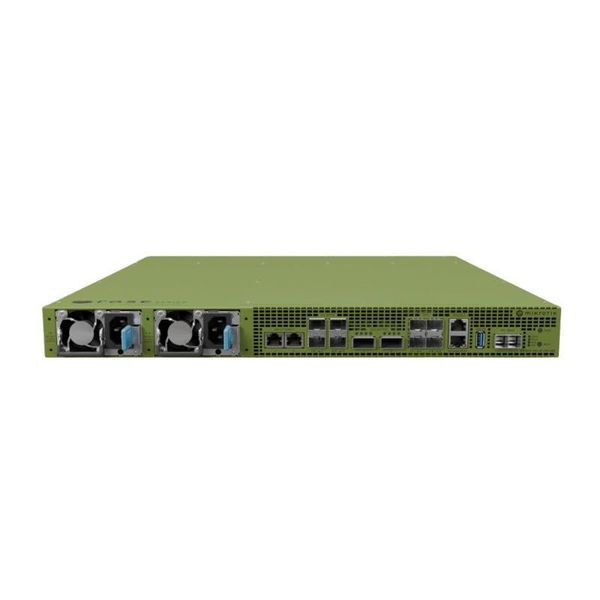

MikroTik ROSE Data Server, model RDS2216-2XG-4S+4XS-2XQ, là nền tảng máy chủ doanh nghiệp tích hợp lưu trữ tốc độ cao, chuyển mạch/định tuyến mạng và khả năng chạy container trên cùng một hệ thống. Thiết bị sử dụng RouterOS v7 với phiên bản ROSE dành cho Storage & Compute, hướng tới các ứng dụng như lưu trữ nội bộ, backup, NVMe over TCP, máy chủ file, object storage, database cluster và self-hosted services.
RDS2216 nổi bật với 20 khay dành cho SSD U.2 NVMe, CPU ARM64 AL73400 16 nhân chạy ở 2GHz, RAM DDR4 32GB và hệ thống mạng tốc độ rất cao gồm hai cổng 100G QSFP28, bốn cổng 25G SFP28, bốn cổng 10G SFP+ và hai cổng RJ45 hỗ trợ tới 10GbE. Ngoài ra máy còn có một cổng Gigabit Ethernet riêng, hai khe M.2 SATA, hai cổng USB và giao diện SFF-8644.
Khác với một NAS truyền thống chỉ tập trung vào lưu trữ, RDS2216 còn có switch chip Marvell 98DX4310 hỗ trợ L3 Hardware Offloading và RouterOS đầy đủ. Nhờ đó thiết bị có thể vừa cung cấp storage, vừa thực hiện routing/switching tốc độ cao và đồng thời chạy các OCI-compatible container như MinIO, Nextcloud, Shinobi hoặc Frigate trong những hệ thống được cấu hình phù hợp.
RDS2216 có 20 khay lưu trữ phía trước dành cho SSD U.2 NVMe có chiều cao vật lý tối đa 7mm. MikroTik cho biết mỗi ổ U.2 được kết nối bằng hai lane PCIe Gen3, tương đương băng thông giao diện 16Gbps cho mỗi ổ, trong khi toàn bộ disk plane có liên kết PCIe Gen3 x16 tới CPU.
MikroTik không giới hạn dung lượng logic cụ thể của SSD U.2, nhưng ổ phải đáp ứng giới hạn kích thước 7mm và khả năng tương thích. Hãng đã xác minh một số dòng enterprise U.2 như Samsung PM9A3, Samsung PM983, Micron 7300/7400, WD DC SN640, Transcend UTE210T và Innodisk 4TG2-P.
Đối với môi trường doanh nghiệp, nên ưu tiên SSD có Power Loss Protection nhằm giảm nguy cơ hỏng dữ liệu khi mất điện trong quá trình ghi. Việc chọn endurance, DWPD, dung lượng và số ổ phải dựa trên workload thay vì chỉ chọn SSD có tốc độ benchmark cao.
Ngoài 20 khay U.2 NVMe, RDS2216 có hai khe M.2 SATA3. Manual chính hãng khuyến nghị sử dụng SSD SATA3 M.2 2280 B+M Key và không đặt giới hạn dung lượng cụ thể.
Đây là điểm rất dễ nhập sai: hai khe M.2 không được MikroTik mô tả là M.2 NVMe PCIe. Không nên lấy đặc tính NVMe của 20 khay U.2 rồi gán sang hai khe M.2.
Phần networking của ROSE Data Server được thiết kế cho môi trường data center. Hai cổng QSFP28 cung cấp giao diện tới 100Gbps mỗi cổng. Bốn cổng SFP28 phục vụ kết nối 25Gbps, bốn SFP+ dành cho 10Gbps và hai RJ45 Multi-Gigabit hỗ trợ 1G/2.5G/5G/10G.
Ngoài ra còn có một cổng Ethernet Gigabit riêng. Vì vậy cần phân biệt chính xác tổng số giao diện thay vì ghi đơn giản “2 cổng LAN”. Đây là máy chủ tích hợp switch/router tốc độ cao, không phải NAS hai cổng Ethernet thông thường.
Các cổng SFP+, SFP28 và QSFP28 yêu cầu module quang, DAC hoặc AOC phù hợp. Hình dạng khe giống nhau ở một số module không có nghĩa mọi module đều hoạt động ở mọi tốc độ. Cần kiểm tra bảng compatibility của MikroTik trước khi triển khai.
RDS2216 sử dụng Marvell 98DX4310, cùng nhóm switch chip được MikroTik sử dụng trên một số Cloud Router Switch tốc độ cao. RouterOS hỗ trợ L3 Hardware Offloading trên RDS2216, cho phép một phần lưu lượng routing được xử lý trực tiếp bằng switch ASIC thay vì đưa toàn bộ packet lên CPU.
Tài liệu MikroTik hiện ghi switch chip 98DX4310 hỗ trợ bảng routing phần cứng quy mô lớn và FastTrack/NAT offloading trong giới hạn tài nguyên chip. Tuy nhiên hiệu năng thực tế thay đổi theo cấu hình route, ACL, VLAN, NAT và loại traffic.
Trong test chính hãng, routing L3HW với frame 1518 byte đạt gần 197,4Gbps, trong khi routing Fast Path thuần CPU ở cùng frame đạt khoảng 74,9Gbps. Đây là kết quả phòng thử nghiệm RFC2544, không phải cam kết mọi cấu hình thực tế sẽ đạt đúng các giá trị đó.
ROSE là gói chức năng storage doanh nghiệp mở rộng cho RouterOS. Nó bổ sung khả năng giám sát ổ đĩa, RAID, filesystem nâng cao, network storage và đồng bộ dữ liệu.
ROSE hỗ trợ nhiều kiểu RAID như RAID 0, RAID 1, RAID 4, RAID 5 và RAID 6, đồng thời có thể xây dựng các cấu trúc nested RAID phù hợp. Tài liệu MikroTik có ví dụ trực tiếp về RAID 6 sử dụng 20 thiết bị và ví dụ xây dựng RAID 10 từ nhiều nhóm RAID 1.
Việc RDS2216 có 20 ổ không có nghĩa người dùng bắt buộc phải ghép toàn bộ vào một RAID. Có thể chia ổ thành nhiều pool hoặc sử dụng một số ổ riêng lẻ tùy workload. Cấu hình RAID cần cân bằng giữa dung lượng usable, tốc độ, khả năng chịu lỗi và thời gian rebuild.
RAID không phải backup. Nó chủ yếu tăng khả năng tiếp tục vận hành khi một hoặc nhiều ổ gặp lỗi trong giới hạn của loại RAID. Dữ liệu quan trọng vẫn cần backup sang thiết bị hoặc địa điểm độc lập.
RDS2216 hỗ trợ container của RouterOS trên nền tảng ARM64. MikroTik đưa ra các ví dụ ứng dụng như MinIO cho object storage tương thích S3, Nextcloud cho lưu trữ và chia sẻ tài liệu, cùng Shinobi hoặc Frigate cho các workload video phù hợp.
Container không biến thiết bị thành hypervisor máy ảo tổng quát. RDS2216 chạy OCI-compatible containers trong framework của RouterOS; cần kiểm tra image có hỗ trợ kiến trúc ARM64 và workload có phù hợp CPU/RAM của thiết bị hay không.
RDS2216 được cung cấp với hai bộ nguồn AC hot-swappable. Thiết kế nguồn kép giúp hệ thống tiếp tục hoạt động khi một PSU gặp sự cố, miễn nguồn còn lại và hệ thống điện đáp ứng tải cần thiết.
Mỗi đầu vào hỗ trợ điện lưới 100–240V AC, 50/60Hz. Công suất tối đa toàn hệ thống được MikroTik ghi là 286W, trong khi mức tối đa không có các thiết bị gắn thêm là 105W.
Nguồn dự phòng không thay thế UPS. Nếu cả hai PSU cùng lấy điện từ một nguồn lưới và nguồn đó mất, máy vẫn tắt. Hệ thống doanh nghiệp nên cấp hai PSU từ hai PDU hoặc nguồn điện dự phòng phù hợp khi yêu cầu uptime cao.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định MikroTik RDS2216-2XG-4S+4XS-2XQ có lỗi thiết kế.
Kiểm tra cả hai PSU, nguồn AC, dây nguồn, nhiệt độ và quạt. Thử từng PSU độc lập khi cần khoanh vùng nguồn dự phòng bị lỗi.
Kiểm tra ổ có đúng chuẩn U.2, chiều cao không vượt 7mm, khay/caddy được gắn đúng và ổ có được RouterOS nhận trong danh sách disk hay không. Có thể đổi vị trí ổ để phân biệt lỗi SSD với lỗi khay hoặc backplane.
Kiểm tra thành viên RAID bị fail và sức khỏe các ổ còn lại trước khi tháo thiết bị. Không nên tháo nhiều ổ cùng lúc vì có thể vượt khả năng chịu lỗi của RAID.
Kiểm tra module/DAC/AOC, tốc độ cấu hình, FEC và thiết bị đầu đối diện. Cần sử dụng loại transceiver tương thích với interface và khoảng cách thực tế.
Kiểm tra loại SSD, RAID, filesystem, CPU load, network interface, giao thức chia sẻ và tốc độ client. Hiệu năng của một chuỗi storage luôn bị giới hạn bởi thành phần chậm nhất.
Kiểm tra image có hỗ trợ ARM64, storage mount, RAM, networking và cấu hình RouterOS container. Image dành riêng cho AMD64/x86-64 không thể mặc định chạy trên CPU ARM64 của RDS2216.
Thiết bị có 20 khay U.2 dành cho SSD NVMe có chiều cao tối đa 7mm.
Có. Máy có hai cổng QSFP28 100Gbps, bên cạnh bốn SFP28 25G và bốn SFP+ 10G.
Hai cổng Multi-Gigabit hỗ trợ 1G, 2.5G, 5G và 10G Ethernet. Ngoài chúng còn có một cổng Gigabit Ethernet riêng.
Không theo manual MikroTik. Hai khe này dùng kết nối SATA3 và hãng khuyến nghị M.2 SATA3 2280 B+M Key.
Có. RouterOS ROSE hỗ trợ nhiều kiểu RAID và có thể xây dựng các cấu hình nested RAID phù hợp.
Có thể triển khai các dịch vụ storage như SMB, NFS, iSCSI hoặc NVMe over TCP, nhưng thiết bị còn có khả năng routing, switching và container nên phạm vi sử dụng rộng hơn NAS thông thường.
Có. MikroTik quảng bá khả năng chạy các OCI-compatible container và đưa ra các ví dụ như MinIO, Nextcloud, Shinobi và Frigate. Image cần tương thích ARM64.
Có. Thiết bị có hai PSU AC hot-swappable để tăng khả năng dự phòng nguồn.
Không. Hai thiết bị đều thuộc nhóm ARM64 hiệu năng cao nhưng RDS2216 là ROSE Data Server có 20 khay U.2, RAM 32GB và cấu hình network/storage riêng.
MikroTik ROSE Data Server RDS2216-2XG-4S+4XS-2XQ là nền tảng doanh nghiệp tích hợp storage, network và compute với 20 khay U.2 NVMe, CPU ARM64 16 nhân 2GHz, RAM 32GB cùng kết nối 10G, 25G và 100G. RouterOS ROSE bổ sung RAID, Btrfs/XFS, iSCSI, NFS, NVMe over TCP và nhiều chức năng lưu trữ chuyên sâu.
Khi RDS2216 không khởi động, không nhận SSD U.2, RAID degraded, tốc độ lưu trữ giảm, cổng 25G/100G không lên link, container lỗi hoặc routing hoạt động bất thường, cần kiểm tra nguồn kép, quạt, storage, backplane, module mạng, RouterOS và cấu hình ROSE trước khi kết luận bo mạch chính bị hỏng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra MikroTik ROSE Data Server RDS2216-2XG-4S+4XS-2XQ, khoanh vùng lỗi nguồn, SSD U.2, M.2 SATA, PCIe/backplane, Ethernet, SFP+/SFP28/QSFP28, RouterOS và phần cứng hệ thống để xác định phương án sửa chữa hoặc thay thế phù hợp.
