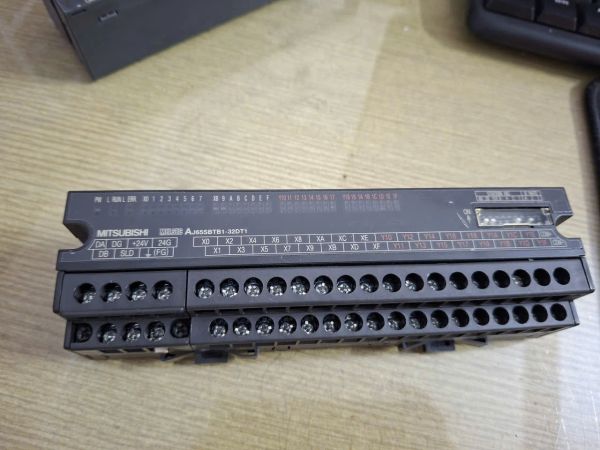

Mitsubishi Electric AJ65SBTB1-32DT1 là module Remote I/O kết hợp dành cho mạng công nghiệp CC-Link, thuộc nhóm Network Related Products của hệ thống PLC MELSEC. Thiết bị tích hợp tổng cộng 32 điểm I/O gồm 16 ngõ vào số 24VDC và 16 ngõ ra transistor dạng sink, giúp đưa tín hiệu cảm biến và cơ cấu chấp hành ở xa về hệ thống PLC thông qua một tuyến truyền thông CC-Link.
Điểm nổi bật của AJ65SBTB1-32DT1 là phần input thuộc loại phản hồi tốc độ cao. Mitsubishi công bố thời gian đáp ứng OFF→ON và ON→OFF của input đều tối đa 0,2ms tại 24VDC. Đây là khác biệt quan trọng so với AJ65SBTB1-32DT tiêu chuẩn có thời gian input khoảng 1,5ms.
Module sử dụng terminal block dạng vít, chiếm một remote I/O station trên mạng CC-Link và được cấp nguồn 24VDC. Cấu hình 16 input + 16 output trong một module giúp giảm lượng dây tín hiệu phải kéo trực tiếp về tủ PLC trung tâm, đặc biệt hữu ích trên dây chuyền dài hoặc máy có nhiều cụm I/O phân tán.
AJ65SBTB1-32DT1 không phải CPU PLC độc lập. Đây là Remote I/O Station được kết nối vào mạng CC-Link và trao đổi trạng thái I/O với CC-Link Master Module của hệ thống PLC.
Thay vì kéo 32 dây tín hiệu riêng từ khu vực máy về PLC trung tâm, người thiết kế có thể bố trí AJ65SBTB1-32DT1 gần cảm biến và cơ cấu chấp hành. Module xử lý 16 input và 16 output tại chỗ, sau đó trao đổi dữ liệu thông qua đường truyền CC-Link.
Cách bố trí I/O phân tán giúp giảm lượng dây trong hệ thống, đơn giản hóa việc mở rộng dây chuyền và hỗ trợ chẩn đoán khi một khu vực máy gặp sự cố.
AJ65SBTB1-32DT1 có 16 ngõ vào số với địa chỉ được thể hiện từ X0 đến XF. Mỗi input sử dụng điện áp định mức 24VDC, dòng khoảng 5mA và được cách ly bằng photocoupler.
Module sử dụng cấu hình Positive Common. Input được xác định ON khi điện áp đạt từ khoảng 15VDC và dòng từ 3mA trở lên; được xác định OFF khi điện áp tối đa khoảng 3VDC và dòng tối đa 0,5mA.
Điểm nổi bật nhất của hậu tố DT1 là thời gian phản hồi input tối đa 0,2ms cho cả hai chiều OFF→ON và ON→OFF. Đặc tính này phù hợp hơn với các tín hiệu cần phản hồi nhanh so với AJ65SBTB1-32DT tiêu chuẩn.
Phần output bao gồm 16 điểm transistor sink với các địa chỉ Y10 đến Y1F. Mỗi output có thể đóng cắt tải 24VDC với dòng tối đa 0,5A/điểm trong điều kiện Mitsubishi quy định.
Tổng dòng không được tính đơn giản theo 16 × 0,5A. Mitsubishi giới hạn dòng tải tối đa ở mức 3,6A/common, vì vậy khi nhiều output cùng bật phải kiểm tra tổng dòng của nhóm common.
Output transistor có tốc độ cao hơn relay cơ khí và không có tiếp điểm đóng cắt vật lý. Thiết bị phù hợp để điều khiển relay DC, van điện từ, đèn báo hoặc những tải 24VDC nằm trong giới hạn cho phép.
Mitsubishi trang bị cho output của AJ65SBTB1-32DT1 các chức năng overload protection, overvoltage protection và overheat protection. Ngoài ra module sử dụng Zener diode để hạn chế surge tại phần output.
Các chức năng bảo vệ tích hợp giúp giảm nguy cơ hư transistor trong một số tình trạng bất thường, nhưng không có nghĩa output có thể chịu chập tải liên tục. Mitsubishi vẫn yêu cầu hệ thống sử dụng mạch bảo vệ ngoài phù hợp, ví dụ cầu chì khi có nguy cơ dòng quá mức kéo dài.
Với solenoid hoặc relay có tải cảm lớn, cần kiểm tra dòng khởi động và đặc tính tải. Không nên lựa chọn tải chỉ dựa trên dòng duy trì nhỏ hơn 0,5A.
AJ65SBTB1-32DT1 cho phép lựa chọn tốc độ truyền thông CC-Link bằng switch trên module. Các mức Mitsubishi công bố gồm:
Tất cả station trên cùng một mạng CC-Link phải được thiết lập đúng cấu hình tương ứng. Nếu transmission speed của remote station không phù hợp với master hoặc các thiết bị khác, LED L ERR. có thể báo lỗi và module không trao đổi dữ liệu bình thường.
Module có switch dùng để cài station number và Mitsubishi cho phép đặt địa chỉ trong khoảng 1 đến 64. Mỗi station trên cùng mạng phải có địa chỉ riêng, không được trùng nhau.
AJ65SBTB1-32DT1 chiếm một station và sử dụng 32-point assignment. Khi thay module cũ, cần ghi lại station number và transmission speed trước khi tháo để module mới có thể được cấu hình giống hệ thống đang vận hành.
Khi xử lý sự cố, các LED này giúp khoanh vùng rất nhanh. Ví dụ PW sáng nhưng L RUN tắt thường hướng kiểm tra sang mạng CC-Link; L RUN bình thường nhưng một input không sáng lại hướng kiểm tra sang cảm biến hoặc wiring I/O.
Nguồn module là 24VDC với dải cho phép 20,4–26,4VDC. Dòng tiêu thụ bên trong tối đa khoảng 60mA khi tất cả điểm đang ON, không bao gồm dòng tải output.
Phần output sử dụng nguồn ngoài 24VDC với dải cho phép 19,2–26,4VDC. Dòng tiêu thụ của phần output khoảng tối đa 24,2mA khi tất cả các điểm ON, không bao gồm external load current.
Do đó khi tính bộ nguồn 24VDC cho tủ, phải cộng dòng tiêu thụ của module với dòng của toàn bộ sensor, relay, solenoid và các tải khác. Không nên chỉ lấy mức 60mA làm công suất nguồn cần thiết cho toàn bộ hệ thống I/O.
Hai model có số lượng I/O và loại output rất giống nhau nhưng DT1 có input response nhanh hơn. Khi thay thế cho một máy sử dụng tín hiệu tốc độ cao, không nên bỏ hậu tố “1” trong model.
AJ65SBTB1-32DT2 vẫn gồm 16 input + 16 output sink nhưng thuộc loại low-leakage current và input response khoảng 1,5ms. Trong khi đó AJ65SBTB1-32DT1 có input response 0,2ms và dòng rò output tối đa 0,25mA.
Do đó DT1 và DT2 không phải hai cách ghi của cùng một model. Khi thiết bị đầu cuối nhạy với leakage current hoặc hệ thống cần phản hồi nhanh, hậu tố chính xác có ảnh hưởng trực tiếp đến lựa chọn module.
AJ65SBTB1-32DT3 cũng có input response 0,2ms và 16 transistor output sink 0,5A/điểm, nhưng thuộc nhóm low-leakage current. Mitsubishi công bố dòng rò khi OFF của DT3 thấp hơn DT1.
Vì vậy nếu model trên máy là DT1 thì không nên tự đổi thành DT3 chỉ vì cả hai đều có tốc độ input 0,2ms. Phải kiểm tra đặc tính tải và thiết kế ban đầu của hệ thống.
AJ65SBTB1-32DTE1 là phiên bản có transistor output source, trong khi AJ65SBTB1-32DT1 là sink output. Kiểu common input và cách wiring cũng khác nhau.
Đây là khác biệt quan trọng khi kết nối thiết bị trường. Nếu thay sink module bằng source module nhưng giữ nguyên wiring cũ, hệ thống có thể không hoạt động hoặc có nguy cơ đấu sai nguồn.
Module có thể đặt gần một cụm máy để nhận tín hiệu từ cảm biến quang, proximity sensor, công tắc hành trình và điều khiển relay hoặc solenoid 24VDC.
16 input tốc độ cao phù hợp cho việc nhận tín hiệu sản phẩm, vị trí hoặc trạng thái nhanh hơn so với module input 1,5ms thông thường.
CC-Link cho phép bố trí remote I/O ở nhiều vị trí khác nhau trong dây chuyền, giảm số dây phải kéo về tủ PLC chính.
Các input có thể đọc sensor, còn transistor output điều khiển relay, van điện từ hoặc các cơ cấu 24VDC phù hợp trong chu trình máy.
Các biểu hiện dưới đây là những sự cố có thể phát sinh trong module Remote I/O hoặc hệ thống CC-Link do nguồn, wiring, tải, nhiễu, thiết lập station hoặc linh kiện. Đây không phải khẳng định Mitsubishi AJ65SBTB1-32DT1 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Cần kiểm tra nguồn module 24VDC, terminal +24V/24G, cầu chì và dây nguồn. Nếu điện áp nằm trong dải cho phép nhưng PW vẫn không sáng, mạch nguồn bên trong module có thể cần kiểm tra.
Cần kiểm tra cable CC-Link, master station, station number, transmission speed và terminating resistor của mạng.
Mitsubishi cho biết L ERR. có thể liên quan communication error, thay đổi station number hoặc transmission speed khi đang cấp nguồn, terminating resistor không đúng hoặc nhiễu trên CC-Link cable.
Kiểm tra điện áp sensor, positive common, dây input và terminal. Input cần đạt mức ON theo thông số của module mới được nhận trạng thái.
Cần kiểm tra nguồn output 24VDC, COM, dây tải, transistor output và chính cơ cấu chấp hành. LED logic ON không đảm bảo tải ngoài đang được cấp điện đúng nếu wiring hoặc external power bị lỗi.
Kiểm tra dòng của từng tải và tổng dòng common. Giới hạn là 0,5A/điểm và 3,6A/common, vì vậy nhiều tải cùng hoạt động có thể làm vượt giới hạn chung dù từng tải riêng lẻ dưới 0,5A.
Mitsubishi yêu cầu dây điều khiển và communication cable không đi chung hoặc quá gần dây nguồn và dây động lực. Hãng khuyến nghị khoảng cách tham khảo từ 100mm trở lên để hạn chế nhiễu gây communication error hoặc I/O malfunction.
Module có thể lắp trên DIN rail tương thích hoặc cố định bằng vít. Terminal phải được siết đúng lực và cần ngắt toàn bộ nguồn ngoài trước khi đấu dây hoặc tháo lắp.
Khi thay module trên máy đang vận hành nên ghi lại station number, transmission speed, wiring và vị trí từng terminal trước khi tháo. Không nên thay xong rồi cài station theo phỏng đoán vì địa chỉ trùng có thể làm mạng CC-Link lỗi.
Module có tổng cộng 32 I/O gồm 16 Digital Input và 16 Digital Output.
Đây là Remote I/O Module dành cho mạng CC-Link và hoạt động như một Remote I/O Station.
Output là transistor dạng sink, 24VDC, tối đa 0,5A mỗi điểm.
Mitsubishi công bố response time input tối đa 0,2ms cho cả OFF→ON và ON→OFF tại 24VDC.
Module sử dụng nguồn 24VDC, với dải nguồn module cho phép 20,4–26,4VDC.
Module chiếm một station trên mạng CC-Link và sử dụng 32-point assignment.
Hai model đều có 16 input + 16 transistor output sink, nhưng DT1 sử dụng input tốc độ cao với response 0,2ms, trong khi 32DT tiêu chuẩn khoảng 1,5ms.
Có. Mitsubishi công bố output có chức năng bảo vệ quá tải, quá áp và quá nhiệt.
Mitsubishi AJ65SBTB1-32DT1 là CC-Link Remote I/O Combined Module gồm 16 input 24VDC tốc độ cao và 16 transistor output sink 24VDC 0,5A/điểm. Module chiếm một station, sử dụng terminal block dạng vít và phù hợp cho hệ thống PLC cần phân tán I/O trên dây chuyền.
Khi module gặp tình trạng mất nguồn, L RUN không sáng, L ERR. báo lỗi, input không nhận cảm biến, output không điều khiển tải, communication CC-Link chập chờn hoặc một số transistor output mất chức năng, cần kiểm tra nguồn 24VDC, station number, transmission speed, cable CC-Link, terminal và tải trước khi xác định bo mạch module bị hỏng.
Nếu cần kiểm tra mạch nguồn, CC-Link communication, Digital Input, transistor output, photocoupler, terminal block hoặc các phần tử liên quan đến Mitsubishi AJ65SBTB1-32DT1, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc tư vấn thay thế phù hợp.
