Module IGBT Infineon FF1000R12KE7I-S8 1200V, 1000A

Module IGBT Infineon FF1000R12KE7I-S8 1200V 1000A

Trong hệ thống biến tần, nguồn công nghiệp hoặc điều khiển động cơ công suất lớn, module IGBT là linh kiện trực tiếp xử lý dòng điện và điện áp cao. Khi thiết bị báo quá dòng, nổ cầu chì, nhảy aptomat, không khởi động hoặc hỏng lặp lại sau khi thay linh kiện, nguyên nhân không chỉ nằm ở module công suất.

Infineon FF1000R12KE7I-S8 là module IGBT dạng half-bridge, có điện áp định mức 1200V và dòng danh định 1000A. Sản phẩm được dùng cho các ứng dụng công nghiệp cần điều khiển công suất lớn, yêu cầu mạch lái gate, tản nhiệt và hệ thống bảo vệ hoạt động đúng theo thiết kế.

Đây không phải linh kiện phù hợp để tự thay thế chỉ dựa trên hình dáng vỏ hoặc số chân kết nối. Trước khi lắp module mới, cần kiểm tra mã linh kiện, sơ đồ mạch, thông số tải, driver điều khiển, tụ nguồn và tình trạng hệ thống làm mát.

Vai trò của module IGBT half-bridge

Infineon FF1000R12KE7I-S8 có cấu hình half-bridge, tức hai nhánh chuyển mạch công suất được tích hợp trong cùng một module. Cấu trúc này thường xuất hiện trong tầng công suất của biến tần, bộ điều khiển động cơ, UPS công suất lớn, nguồn chuyển đổi năng lượng và thiết bị công nghiệp chuyên dụng.

Trong quá trình vận hành, module nhận tín hiệu từ mạch driver gate để đóng hoặc ngắt dòng điện theo thuật toán điều khiển của thiết bị. Khi tín hiệu điều khiển, tải đầu ra, điện áp bus DC hoặc hệ thống tản nhiệt gặp sự cố, module có thể làm việc ngoài giới hạn an toàn và hư hỏng.

Một module IGBT bị chập thường có thể làm thiết bị nhảy aptomat ngay khi cấp nguồn. Tuy nhiên, không nên kết luận module là nguyên nhân duy nhất. Các linh kiện như cầu diode, tụ DC bus, mạch nguồn phụ, driver gate, điện trở gate, cảm biến dòng hoặc tải đầu ra cũng có thể gây ra biểu hiện tương tự.

Infineon FF1000R12KE7I-S8 phù hợp với những ứng dụng như:

• Biến tần điều khiển động cơ công nghiệp

• Bộ nguồn chuyển đổi DC/AC hoặc AC/DC

• UPS công suất lớn

• Hệ thống truyền động điện

• Thiết bị hàn công nghiệp

• Bộ gia nhiệt cảm ứng

• Thiết bị điều khiển năng lượng

• Máy CNC, thiết bị tự động hóa hoặc hệ thống servo

• Tủ điện công suất cao

• Các thiết bị có tầng công suất yêu cầu đóng cắt điện áp cao

Khi chọn module thay thế, không nên chỉ quan tâm đến điện áp 1200V và dòng 1000A. Cần xác định cấu hình half-bridge có đúng với mạch đang sử dụng hay không, vị trí đầu cực có tương thích không và các thông số gate có phù hợp với mạch driver hiện tại không.

Thông số kỹ thuật cần đối chiếu

Các thông tin chính của Infineon FF1000R12KE7I-S8 gồm:

• Tên sản phẩm: Infineon FF1000R12KE7I-S8

• Loại linh kiện: Module IGBT công nghiệp

• Cấu hình mạch: Half-bridge

• Công nghệ: TRENCHSTOP IGBT7

• Điện áp collector – emitter tối đa: 1200V

• Điện áp diode ngược tối đa: 1200V

• Dòng collector danh định: 1000A

• Dạng vỏ: 62 mm

• Chuẩn vỏ: AG-62MMHB

• Kiểu đầu cực công suất: Bắt vít

• Đế module: Có lớp cách điện

• Mức chất lượng: Công nghiệp

• Tuân thủ RoHS: Có

• Nhiệt độ mối nối tối đa: 175°C

• Mục đích sử dụng: Mạch điện tử công suất, biến tần và thiết bị điều khiển năng lượng

Module sử dụng đầu cực công suất kiểu bắt vít. Khi lắp đặt, cần bảo đảm bề mặt busbar sạch, đầu cực không bị oxy hóa, dây dẫn đủ tiết diện và lực siết đúng yêu cầu. Điểm tiếp xúc lỏng có thể tạo điện trở cao, phát sinh nhiệt và làm đầu cực đổi màu sau một thời gian sử dụng.

Đế cách điện của module giúp tách phần linh kiện công suất với heatsink. Tuy nhiên, heatsink vẫn cần có bề mặt phẳng, sạch và được lắp đúng vật liệu truyền nhiệt. Nếu bề mặt heatsink cong, nhiều bụi hoặc keo tản nhiệt đã khô, nhiệt từ module khó truyền ra ngoài, dẫn đến quá nhiệt khi tải tăng.

Nhiệt độ mối nối tối đa 175°C không phải mức nhiệt nên duy trì thường xuyên. Đây là giới hạn kỹ thuật của linh kiện. Trong điều kiện vận hành thực tế, hệ thống cần được thiết kế để module làm việc trong vùng nhiệt an toàn, có dự phòng cho môi trường nóng, tải thay đổi và khả năng suy giảm của quạt làm mát theo thời gian.

Quy trình kiểm tra trước khi thay module

Khi module IGBT bị hỏng, việc thay mới chỉ nên là bước cuối cùng sau khi đã kiểm tra các nguyên nhân liên quan. Nếu bỏ qua mạch driver hoặc tải đầu ra, module mới có thể tiếp tục hỏng ngay khi cấp nguồn.

Quy trình kiểm tra cần bắt đầu bằng việc ngắt nguồn chính và xả điện trong tụ DC bus. Tụ công suất có thể giữ điện áp nguy hiểm ngay cả khi thiết bị đã được tắt bằng công tắc ngoài.

Các hạng mục cần kiểm tra gồm:

• Mã linh kiện cũ có đúng là Infineon FF1000R12KE7I-S8 không

• Cấu hình half-bridge có đúng với thiết kế mạch không

• Điện áp bus DC có phù hợp với module 1200V không

• Tải đầu ra có bị chập, chạm vỏ hoặc mất cân bằng pha không

• Driver gate có tạo xung điều khiển đúng không

• Điện trở gate có cháy, đứt hoặc sai trị số không

• Nguồn phụ cấp cho driver có ổn định không

• Tụ DC bus có phồng, rò, giảm dung lượng hoặc nóng bất thường không

• Cầu diode đầu vào có bị chập không

• Cảm biến dòng có hoạt động bình thường không

• Cầu chì bán dẫn có đúng loại và đúng trị số không

• Busbar có dấu hiệu lỏng, cháy xém hoặc oxy hóa không

• Heatsink có bị bít bụi hoặc giảm khả năng tản nhiệt không

• Quạt làm mát có quay đúng tốc độ và đúng chiều không

• Vật liệu truyền nhiệt có bị khô, nứt hoặc phân bố không đều không

• Dây nguồn và đầu nối tải có bị nóng, lỏng hoặc đổi màu không

Một lỗi phổ biến là chỉ đo module IGBT bằng đồng hồ rồi thay linh kiện khi phát hiện chập. Cách này có thể giúp xác định module đã hỏng, nhưng chưa trả lời được nguyên nhân hỏng. Nếu driver gate đóng hai nhánh công suất sai thời điểm, tải motor bị chạm pha hoặc quạt ngừng hoạt động, lỗi sẽ lặp lại dù module thay thế vẫn hoàn toàn tốt.

Sau khi lắp module mới, cần kiểm tra cách điện, kiểm tra chập mạch và kiểm tra tín hiệu driver trước khi cấp nguồn bus DC chính. Với thiết bị công suất lớn, nên có biện pháp giới hạn dòng hoặc quy trình chạy thử phù hợp thay vì đưa tải đầy ngay lập tức.

Dấu hiệu lỗi và lưu ý an toàn

Thiết bị sử dụng Infineon FF1000R12KE7I-S8 có thể xuất hiện nhiều biểu hiện khác nhau khi mạch công suất gặp sự cố. Mỗi biểu hiện cần được phân tích theo hệ thống, không nên dựa vào một dấu hiệu đơn lẻ.

Thiết bị vừa bật đã nhảy aptomat

Tình trạng này có thể do module IGBT chập, nhưng cũng có thể do cầu diode, tụ DC bus, busbar, nguồn phụ hoặc dây dẫn bị chạm. Cần đo kiểm theo từng khối mạch trước khi thay module.

Thiết bị báo quá dòng khi khởi động động cơ

Nguyên nhân có thể đến từ tải motor, dây động cơ, cảm biến dòng, thông số biến tần hoặc lỗi driver. Không nên tắt cảnh báo quá dòng chỉ để thiết bị tiếp tục vận hành.

Module nóng lên nhanh

Cần kiểm tra quạt làm mát, heatsink, keo tản nhiệt, lực siết ốc, dòng tải và khả năng đóng cắt của driver. Nhiệt độ cao kéo dài có thể làm giảm tuổi thọ module và ảnh hưởng đến các linh kiện lân cận.

Đầu cực hoặc busbar đổi màu

Đây có thể là dấu hiệu của tiếp xúc điện không tốt hoặc dòng tải lớn kéo dài. Cần kiểm tra bề mặt tiếp xúc, lực siết, tiết diện dây dẫn và tình trạng oxy hóa.

Động cơ rung, chạy yếu hoặc báo lỗi pha

Tình trạng này có thể liên quan đến module IGBT, nhưng cũng có thể do cuộn dây motor, cáp động lực, driver, encoder hoặc thiết lập điều khiển. Cần kiểm tra toàn bộ đường điều khiển và đường công suất.

Khi thao tác với mạch dùng module 1200V, người thực hiện cần có kiến thức an toàn điện công nghiệp, dụng cụ cách điện và thiết bị đo phù hợp. Không thao tác khi chưa xả điện tụ nguồn, không chạm trực tiếp vào busbar và không tự cấp nguồn thử khi chưa xác định tình trạng mạch.

Viện Máy Tính kiểm tra module IGBT

Khi thiết bị sử dụng Infineon FF1000R12KE7I-S8 không khởi động, báo lỗi quá dòng, nhảy aptomat, nóng bất thường hoặc liên tục hỏng module công suất, Viện Máy Tính hỗ trợ kiểm tra theo tình trạng thực tế của thiết bị.

Quá trình kiểm tra có thể bao gồm module IGBT, mạch driver gate, nguồn driver, điện trở gate, cầu diode, tụ DC bus, cảm biến dòng, busbar, đầu cực công suất, heatsink, quạt làm mát và tải đầu ra.

Với trường hợp module bị chập, kỹ thuật viên cần xác định nguyên nhân gốc trước khi đề xuất thay thế. Việc này giúp hạn chế tình trạng thay module mới nhưng thiết bị vẫn tiếp tục hỏng do lỗi ở driver, quá nhiệt, tải chạm hoặc hệ thống bảo vệ không hoạt động chính xác.

Người dùng nên cung cấp mã lỗi, ảnh module cũ, ảnh mạch công suất, thông tin về loại thiết bị và thời điểm xuất hiện lỗi. Với thiết bị công suất lớn, không nên tự tháo module nếu chưa bảo đảm quy trình an toàn điện.

Liên hệ hotline/Zalo 0967891080 để gửi hình ảnh, video biểu hiện lỗi hoặc trao đổi tình trạng thiết bị trước khi mang đến kiểm tra.

Lời kết

Infineon FF1000R12KE7I-S8 là module IGBT half-bridge 1200V, 1000A dành cho thiết bị điện tử công suất và hệ thống điều khiển công nghiệp. Việc thay thế module cần được thực hiện dựa trên đúng mã linh kiện, cấu hình mạch, điều kiện tải, khả năng tản nhiệt và trạng thái của driver gate.

Để giảm nguy cơ hỏng lặp lại, cần kiểm tra toàn bộ mạch công suất trước khi cấp nguồn. Một module IGBT mới chỉ có thể vận hành ổn định khi tải đầu ra, tụ DC bus, driver, hệ thống bảo vệ và heatsink đều hoạt động đúng.

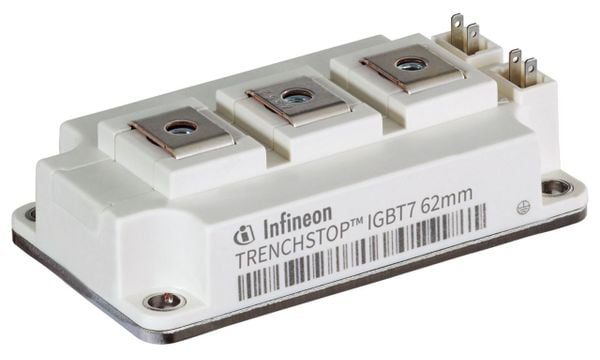

Caption: Infineon FF1000R12KE7I-S8 là module IGBT 1200V 1000A cần kiểm tra driver, tải, cách điện và heatsink trước khi thay. Đến Viện Máy Tính để xác định nguyên nhân lỗi, hạn chế hỏng lặp lại, quá nhiệt và rủi ro khi cấp nguồn. Hotline/Zalo 0967891080.
