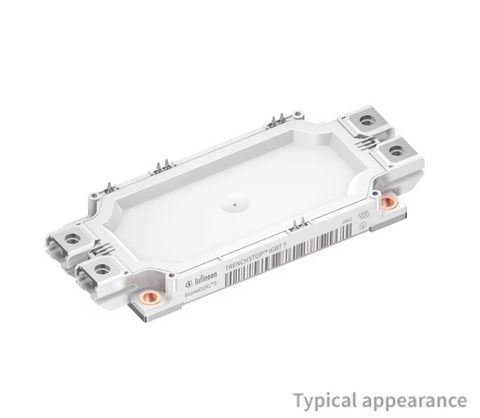

Module IGBT Infineon FF750R17ME7_B11

IGBT Infineon FF750R17ME7 B11 1700V 750A công nghiệp

Trong hệ thống điện công suất, một module IGBT không chỉ chịu trách nhiệm đóng cắt dòng điện. Linh kiện này còn liên quan trực tiếp đến độ ổn định của biến tần, mạch điều khiển động cơ, bộ nguồn chuyển đổi và thiết bị làm việc với điện áp cao.

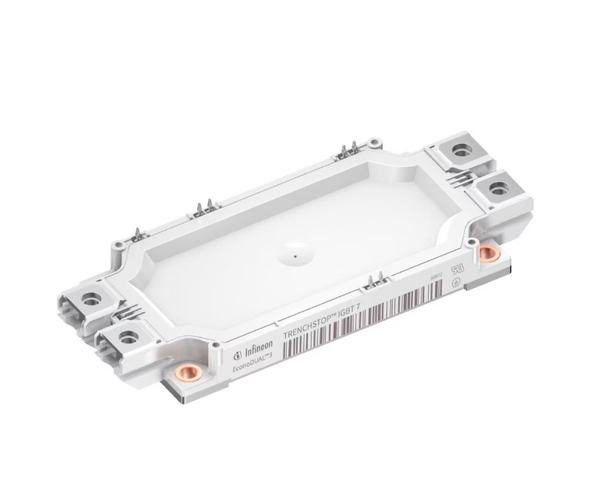

Infineon FF750R17ME7_B11 là module IGBT half-bridge có điện áp định mức 1700V và dòng danh định 750A. Module thuộc dòng EconoDUAL™ 3, tích hợp IGBT7, diode EC7, cảm biến nhiệt NTC và chân điều khiển PressFIT.

Sản phẩm phù hợp cho các hệ thống công nghiệp có yêu cầu kiểm soát công suất, nhiệt độ và dòng tải theo đúng thiết kế. Đây không phải linh kiện nên thay thế chỉ bằng cách so sánh hình dáng hoặc số chân kết nối.

Cấu trúc half-bridge và vai trò trong thiết bị

Infineon FF750R17ME7_B11 có cấu hình half-bridge, gồm hai nhánh IGBT trong cùng một module. Cấu trúc này thường được dùng trong biến tần, bộ chuyển đổi điện năng, hệ thống truyền động motor và thiết bị cần điều khiển điện áp đầu ra theo thuật toán.

Ở một mạch half-bridge, hai nhánh công suất cần được điều khiển đúng thời điểm. Nếu driver gate hoạt động không chính xác, hai IGBT có thể đóng sai thứ tự hoặc dẫn đồng thời. Tình trạng này có thể gây ngắn mạch qua bus DC và làm hỏng module trong thời gian rất ngắn.

Module có thể được sử dụng trong các ứng dụng như:

• Biến tần điều khiển động cơ

• Bộ chuyển đổi nguồn công nghiệp

• Hệ thống truyền động điện

• Bộ lưu trữ năng lượng

• Bộ nghịch lưu cho năng lượng tái tạo

• Thiết bị điện gió

• Hệ thống nguồn dự phòng công suất cao

• Máy móc tự động hóa

• Thiết bị điều khiển motor trung thế

• Mạch công suất trong tủ điện công nghiệp

Điện áp 1700V cho thấy module hướng đến hệ thống có điện áp bus cao. Tuy nhiên, mức điện áp này không có nghĩa hệ thống có thể bỏ qua các biện pháp kiểm soát quá áp. Cảm kháng từ busbar, chiều dài dây dẫn, tốc độ đóng cắt và tải cảm đều có thể tạo xung điện áp lớn trong quá trình hoạt động.

Dòng danh định 750A cũng cần được đánh giá cùng khả năng tản nhiệt. Nếu heatsink quá nhỏ, quạt tản nhiệt không hoạt động, keo tản nhiệt khô hoặc điểm lắp module không phẳng, nhiệt độ mối nối có thể tăng nhanh khi tải cao.

Thông số kỹ thuật và đặc điểm lắp đặt

Các thông tin kỹ thuật chính của Infineon FF750R17ME7_B11 gồm:

• Tên sản phẩm: Infineon FF750R17ME7_B11

• Loại linh kiện: Module IGBT công nghiệp

• Cấu hình: Half-bridge

• Dòng module: EconoDUAL™ 3

• Công nghệ IGBT: TRENCHSTOP™ IGBT7

• Công nghệ diode: Emitter Controlled 7

• Điện áp collector – emitter tối đa: 1700V

• Điện áp diode ngược tối đa: 1700V

• Dòng collector danh định: 750A

• Dòng collector đỉnh lặp lại: 1500A

• Nhiệt độ mối nối vận hành quá tải tối đa: 175°C

• Cảm biến nhiệt: NTC tích hợp

• Kiểu kết nối chân điều khiển: PressFIT

• Kiểu đầu cực công suất: Bắt vít

• Đế module: Đồng cách điện

• Vật liệu cách điện bên trong: Al2O3

• Điện áp thử cách điện: 3,4 kV AC trong 1 phút

• Cảm kháng ký sinh module: 20 nH

• Kích thước: 152 × 62 mm

• Trọng lượng: Khoảng 345 g

• Chuẩn chất lượng: Công nghiệp

• Tuân thủ RoHS: Có

Cảm biến NTC tích hợp giúp hệ thống có thể theo dõi nhiệt độ module. Đây là tín hiệu quan trọng trong các thiết kế có cơ chế cảnh báo quá nhiệt, giảm tải hoặc ngắt hệ thống khi nhiệt độ vượt giới hạn.

Tuy nhiên, NTC không thay thế cho việc thiết kế tản nhiệt đúng. Nếu quạt dừng hoạt động, heatsink bị bít bụi hoặc đường thoát khí trong tủ điện không đảm bảo, nhiệt độ có thể tăng nhanh hơn tốc độ phản hồi của hệ thống bảo vệ.

Chân điều khiển PressFIT giúp kết nối module với bo mạch driver mà không cần hàn trực tiếp. Khi tháo hoặc lắp, cần bảo đảm chân PressFIT không bị cong, oxy hóa hoặc lắp lệch vị trí. Việc dùng lực không phù hợp có thể làm ảnh hưởng đến bo mạch driver hoặc chân kết nối.

Module sử dụng đầu cực công suất bắt vít. Khi lắp busbar, cần làm sạch bề mặt tiếp xúc, kiểm tra độ phẳng và siết đúng lực. Tài liệu kỹ thuật quy định lực siết trong phạm vi phù hợp cho vít lắp module và đầu cực công suất. Không nên siết quá lỏng vì có thể phát sinh nhiệt tại điểm tiếp xúc, nhưng cũng không nên siết quá chặt làm ảnh hưởng đến ren, vỏ module hoặc đế cách điện.

Checklist xử lý trước khi thay module

Khi Infineon FF750R17ME7_B11 bị chập hoặc thiết bị báo lỗi quá dòng, việc thay module mới cần được thực hiện sau bước kiểm tra nguyên nhân. Một module mới có thể tiếp tục hỏng nếu lỗi gốc nằm ở driver, tụ nguồn, tải đầu ra hoặc hệ thống tản nhiệt.

Trước khi thao tác, cần ngắt nguồn chính và xả điện tụ DC bus theo quy trình an toàn. Không chạm vào đầu cực công suất khi chưa xác nhận điện áp dư đã được xử lý.

Các hạng mục cần kiểm tra gồm:

• Mã linh kiện cũ có đúng là Infineon FF750R17ME7_B11 không

• Module cũ bị chập một nhánh hay cả hai nhánh

• Tải đầu ra có bị chập pha, chạm đất hoặc mất cân bằng không

• Động cơ có dấu hiệu rò điện, cháy cuộn dây hoặc quá tải không

• Mạch driver gate có đúng điện áp điều khiển không

• Điện trở gate có cháy, đứt hoặc thay đổi trị số không

• Nguồn cấp cách ly cho driver có ổn định không

• Chân PressFIT có bị cong, lỏng hoặc oxy hóa không

• Tụ DC bus có phồng, rò hoặc nóng bất thường không

• Cầu diode chỉnh lưu có bị chập không

• Cảm biến dòng có phản hồi đúng không

• Busbar có bị đổi màu, cháy xém hoặc lỏng ốc không

• Heatsink có bám bụi, cong vênh hoặc thiếu khả năng tản nhiệt không

• Quạt làm mát có quay ổn định và đúng chiều không

• Vật liệu truyền nhiệt có bị khô hoặc phân bố không đều không

• Mạch bảo vệ quá dòng và quá nhiệt có đang hoạt động không

Một lỗi phổ biến là thay module sau khi đo thấy chập nhưng không kiểm tra driver gate. Nếu driver phát sai xung, điện áp điều khiển gate không phù hợp hoặc thời gian chết giữa hai nhánh không đúng, module mới có thể hỏng ngay khi cấp nguồn.

Một vấn đề khác là tải đầu ra. Khi cáp động lực chạm vỏ, motor bị lỗi cách điện hoặc cuộn dây mất cân bằng, dòng tải có thể tăng cao và làm hệ thống báo lỗi liên tục. Trong trường hợp này, thay module đơn lẻ không giải quyết được nguyên nhân.

Sau khi lắp module mới, nên kiểm tra điện trở cách điện, kiểm tra tín hiệu driver và kiểm tra chập mạch trước khi cấp nguồn bus DC. Không nên đưa thiết bị vào tải lớn ngay trong lần vận hành đầu tiên.

Viện Máy Tính kiểm tra module IGBT và mạch công suất

Khi thiết bị sử dụng Infineon FF750R17ME7_B11 không khởi động, báo quá dòng, nhảy aptomat, nóng bất thường hoặc hỏng module lặp lại, Viện Máy Tính hỗ trợ kiểm tra theo tình trạng thực tế của thiết bị.

Kỹ thuật viên có thể kiểm tra module IGBT, diode, NTC, driver gate, nguồn điều khiển, chân PressFIT, tụ DC bus, cầu diode, busbar, cảm biến dòng, heatsink, quạt làm mát và tải đầu ra.

Với lỗi module bị chập, việc kiểm tra cần thực hiện theo từng nhóm nguyên nhân để xác định lỗi từ module, mạch driver, hệ thống tản nhiệt hay tải. Điều này giúp hạn chế tình trạng thay linh kiện mới nhưng lỗi vẫn quay lại ngay sau khi thiết bị hoạt động.

Người dùng nên cung cấp mã lỗi hiển thị, ảnh module cũ, tình trạng tải, thời điểm thiết bị hỏng và hình ảnh khu vực mạch công suất. Không nên tự cấp nguồn thử nếu chưa kiểm tra đầy đủ điện áp, cách điện và tình trạng của tải đầu ra.

Liên hệ hotline/Zalo 0967891080 để gửi hình ảnh, video biểu hiện lỗi hoặc trao đổi trước khi mang thiết bị đến kiểm tra.

Lời kết

Infineon FF750R17ME7_B11 là module IGBT half-bridge 1700V, 750A phù hợp cho các hệ thống công nghiệp cần điều khiển công suất và vận hành ở điện áp cao. Module tích hợp NTC, chân PressFIT, diode EC7 và thiết kế đế cách điện để hỗ trợ quá trình tích hợp trong mạch công suất.

Để module hoạt động ổn định, cần kiểm tra đúng mã linh kiện, mạch driver, tải đầu ra, busbar, heatsink và hệ thống bảo vệ trước khi cấp nguồn. Việc tìm đúng nguyên nhân hỏng giúp giảm rủi ro quá dòng, lỗi cách điện, quá nhiệt và hỏng lặp lại.
