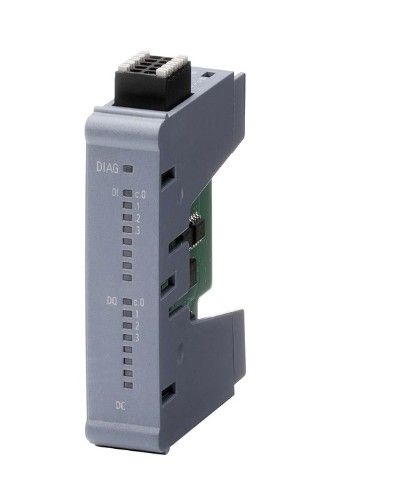

Siemens 6ES7221-3BF50-0XB0 là Signal Board SB 1221 dành cho thế hệ PLC SIMATIC S7-1200 G2. Thay vì chiếm thêm vị trí DIN Rail như một Signal Module thông thường, SB 1221 được cắm trực tiếp vào CPU tương thích để bổ sung thêm 8 ngõ vào số 24VDC. Thiết kế này đặc biệt hữu ích khi một máy đã đủ phần lớn I/O nhưng cần thêm một nhóm cảm biến hoặc tín hiệu tốc độ cao mà vẫn muốn giữ cấu hình PLC nhỏ gọn.
Điểm khác biệt của 6ES7221-3BF50-0XB0 không chỉ là “8 DI”. Siemens thiết kế các input theo kiểu sink/source, hỗ trợ đặc tính IEC 61131 Type 1 và cung cấp khả năng xử lý tín hiệu High-Speed Counter với tần số clock một pha lên tới 100kHz. Khi sử dụng tín hiệu quadrature, tần số tối đa được công bố là 80kHz. Nhờ đó Signal Board có thể đảm nhiệm cả các tín hiệu ON/OFF thông thường lẫn một số tác vụ đếm xung tốc độ cao phù hợp.
Model này thuộc nền tảng S7-1200 G2, không nên nhầm với các SB 1221 của thế hệ S7-1200 trước đây chỉ vì tên chức năng tương tự. Siemens xác nhận 6ES7221-3BF50-0XB0 được tích hợp/cấu hình trong STEP 7 TIA Portal từ phiên bản V20 trở lên và hiện có trạng thái PM300 – Active Product.
Một cách dễ hiểu để nhìn 6ES7221-3BF50-0XB0 là theo đường đi của tín hiệu. Cảm biến hoặc thiết bị trường tạo trạng thái điện áp 24VDC. Tín hiệu đi vào một trong tám channel của SB 1221, được nhận biết theo ngưỡng Logic 0/Logic 1, qua phần cách ly giữa field side và backplane, sau đó CPU S7-1200 G2 sử dụng trạng thái này trong chương trình PLC.
Với tín hiệu bình thường như nút nhấn, proximity sensor hoặc limit switch, người dùng có thể đặt thời gian lọc tương đối dài để hạn chế nhiễu và rung tiếp điểm. Với encoder hoặc sensor tốc độ cao, thời gian lọc có thể hạ xuống vùng microsecond để không bỏ mất xung. Đây là lý do khả năng parameterize filter theo từng channel có giá trị thực tế cao hơn một thông số “100kHz” đơn lẻ.
Siemens xác nhận tám input có thể cấu hình theo kiểu sink hoặc source. Nhờ đó Signal Board có thể phù hợp với nhiều kiến trúc tín hiệu 24VDC khác nhau khi wiring được thực hiện đúng.
Tài liệu wiring của Siemens cho biết với sinking input, cực âm được kết nối về M; với sourcing input, cực dương được kết nối về M theo cấu hình tương ứng. Đây là vấn đề liên quan tới kiến trúc mạch và không nên đấu thử ngẫu nhiên khi chưa xác định loại cảm biến.
SB 1221 được Siemens mô tả trực tiếp là “8 DI 100 kHz”. Trong bảng kỹ thuật, tốc độ HSC clock một pha được xác nhận tối đa 100kHz, còn tín hiệu quadrature tối đa 80kHz.
Điều này mở rộng phạm vi sử dụng sang cảm biến tốc độ, pulse sensor hoặc encoder trong các chức năng công nghệ tương thích của CPU. Tuy nhiên không nên hiểu rằng tám kênh đều có thể đồng thời tạo tám bộ HSC độc lập chạy 100kHz trong mọi cấu hình. Khả năng sử dụng HSC còn phụ thuộc CPU S7-1200 G2, assignment channel và Technology Object được cấu hình trong TIA Portal.
Siemens lưu ý rằng khi switching frequency vượt 20kHz, tín hiệu cần có dạng square wave sạch. Ở tốc độ cao, cạnh xung bị méo, nhiễu, điện dung đường dây hoặc dây quá dài có thể làm bộ đếm nhận sai hoặc bỏ xung.
Tài liệu khuyến nghị giảm chiều dài cáp, sử dụng cáp chất lượng tốt hơn và trong trường hợp phù hợp có thể sử dụng driver push-pull để cải thiện chất lượng tín hiệu. Vì lý do này, giới hạn cáp HSC được giảm còn 50m shielded thay vì 500m như input số thông thường.
Filter time của từng channel có thể chọn từ 0.1µs tới 20ms với nhiều mức trung gian. Khoảng điều chỉnh rất rộng này cho phép SB 1221 phục vụ cả hai nhóm ứng dụng gần như đối lập.
Ở một máy đóng gói, proximity sensor phát xung nhanh có thể cần filter rất thấp. Trong khi đó một công tắc cơ khí hoặc tín hiệu trạng thái chỉ thay đổi vài lần mỗi giây có thể sử dụng filter lớn hơn để loại bỏ contact bounce và nhiễu.
Nếu filter đặt quá lớn cho tín hiệu xung, PLC có thể bỏ mất các pulse ngắn. Ngược lại, nếu đặt quá thấp trong môi trường nhiễu, CPU có thể nhìn thấy những chuyển trạng thái không tồn tại về mặt cơ khí.
SB 1221 không phải một SM 1221 rút gọn đơn thuần. Signal Board được cắm trực tiếp vào vị trí dành cho SB trên CPU S7-1200 G2 và không cần thêm một thân module DIN Rail riêng ở bên cạnh.
Nếu hệ thống chỉ thiếu tám input, cách này giúp tiết kiệm không gian. Ngược lại, nếu hệ thống cần mở rộng nhiều I/O và nhiều loại tín hiệu, sử dụng Signal Module riêng có thể phù hợp hơn. Vì thế việc chọn SB hay SM nên dựa trên tổng kiến trúc I/O của máy thay vì chỉ so giá từng module.
SB 1221 có chiều rộng chỉ khoảng 15mm, cao 62mm và sâu 63mm. Khối lượng sản phẩm khoảng 26g. Đây là một trong những lợi thế rõ ràng của kiến trúc Signal Board: khả năng bổ sung chức năng nhưng gần như không làm tăng chiều rộng cụm PLC trên DIN Rail.
Mức tiêu thụ từ backplane bus 5VDC khoảng 108mA và công suất tổn hao điển hình 2.4W. Khi cấu hình hệ thống vẫn cần tính tải bus tổng thể theo CPU và các module được sử dụng.
Không nên lấy riêng giá trị +60°C rồi mô tả SB 1221 luôn hoạt động đầy đủ ở nhiệt độ này. Siemens phân biệt khá rõ điều kiện vận hành.
Khi sử dụng điện áp và thông số tối đa, phạm vi được công bố là -20°C đến +40°C. Khi làm việc ở điện áp danh định, chỉ sử dụng khoảng 50% thông số tối đa và bố trí alternate I/O active, lắp ngang có thể đạt tới +60°C; lắp đứng tới +50°C.
Điều này đặc biệt quan trọng với tủ điện kín, nơi nhiệt độ bên trong có thể cao hơn đáng kể nhiệt độ phòng.
Nút nhấn, selector switch, limit switch, cảm biến cửa, tín hiệu Ready/Fault từ thiết bị ngoài và các tiếp điểm báo trạng thái có thể được đưa về SB 1221 khi đáp ứng đặc tính điện 24VDC.
Proximity sensor, photoelectric sensor và các cảm biến digital tương thích có thể kết nối với một trong tám DI theo kiến trúc sink/source phù hợp.
Pulse sensor hoặc encoder có thể khai thác khả năng HSC tới 100kHz một pha hoặc 80kHz quadrature khi CPU và cấu hình Technology Object hỗ trợ.
Nếu một CPU S7-1200 G2 gần đủ I/O nhưng thiếu thêm tám input, SB 1221 có thể giúp tránh phải thêm một Signal Module kích thước đầy đủ.
Các tình trạng dưới đây là những lỗi Signal Board, digital input và thiết bị điện tử công nghiệp nói chung có thể phát sinh do nguồn điện, cảm biến, dây dẫn, nhiễu, cấu hình, nhiệt độ hoặc linh kiện. Đây không phải khẳng định Siemens 6ES7221-3BF50-0XB0 có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Trước tiên cần xác nhận điện áp tại terminal. Logic 1 yêu cầu mức điện áp và dòng phù hợp; nếu sensor chỉ đưa ra điện áp thấp do sụt áp dây hoặc tải không tương thích, PLC có thể không nhận ON dù đèn trên cảm biến đã sáng.
Dòng rò của cảm biến hoặc mạch ngoài có thể khiến input chưa giảm xuống vùng Logic 0. Siemens quy định Logic 0 tối đa 5VDC hoặc 0.5mA, vì vậy cần đo cả điện áp lẫn dòng rò nếu trạng thái không trở về OFF.
Filter time quá lớn, tần số quá cao, dây dài, tín hiệu không vuông hoặc nhiễu có thể làm HSC mất pulse. Với tốc độ trên 20kHz, chất lượng waveform cần được đặc biệt chú ý.
Ngoài lỗi Signal Board, cần kiểm tra hai pha encoder, thứ tự A/B, wiring, nguồn encoder và cấu hình HSC. Giới hạn quadrature chính thức là 80kHz.
Nhiễu EMC, routing cáp chưa phù hợp hoặc shield/grounding có thể khiến tín hiệu thay đổi bất thường. Thử tăng input filter là một bước chẩn đoán hữu ích nhưng không thay thế việc xử lý nguồn nhiễu.
Cần xác nhận đúng nền tảng S7-1200 G2, vị trí lắp, tiếp xúc connector và hardware configuration trong TIA Portal V20 hoặc mới hơn. Nếu cấu hình đúng nhưng board vẫn không được nhận, connector hoặc phần cứng SB có thể cần kiểm tra.
SB 1221 có diagnostic function và DIAG LED nhưng Siemens không công bố Diagnostic Alarm cho model này. Khi DIAG báo bất thường nên đọc trạng thái module và CPU trong TIA Portal thay vì suy luận nguyên nhân chỉ từ LED.
Tám channel nằm trong cùng một isolation group. Khi nhiều kênh cùng lỗi, cần ưu tiên kiểm tra potential/common, nguồn tín hiệu, connector và phần mạch dùng chung trước khi cho rằng nhiều kênh độc lập hỏng cùng lúc.
Signal Board có 8 digital input và toàn bộ nằm trong một isolation/potential group.
Điện áp danh định là 24VDC. Siemens công bố điện áp liên tục tối đa 30VDC.
Input hỗ trợ kiến trúc sink/source. Việc dùng cảm biến cụ thể phải tuân theo wiring và common tương ứng.
HSC clock input một pha đạt tối đa 100kHz. Với quadrature phase, Siemens công bố tối đa 80kHz.
Có. Filter được parameterize theo từng channel với nhiều mức từ vùng microsecond tới 20ms.
Input thông thường cho phép tối đa 500m với cáp shielded hoặc 300m unshielded. Với HSC, cáp shielded được giới hạn 50m.
Model có diagnostic function và DIAG LED, nhưng datasheet Siemens ghi Diagnostic Alarm: No.
Kích thước khoảng 15 × 62 × 63mm và khối lượng sản phẩm khoảng 26g.
Siemens công bố module có thể được cấu hình/tích hợp từ STEP 7 TIA Portal V20 trở lên.
Có. Tại thời điểm tra cứu tháng 08/2026, Siemens SiePortal hiển thị trạng thái PM300 – Active Product.
Siemens 6ES7221-3BF50-0XB0 là một Signal Board đáng chú ý của nền tảng SIMATIC S7-1200 G2 nhờ kết hợp 8 DI 24VDC sink/source, kích thước rất nhỏ và khả năng xử lý HSC tới 100kHz. Khả năng cấu hình filter riêng theo channel giúp cùng một board có thể phục vụ từ tín hiệu trạng thái chậm tới pulse tốc độ cao.
Trong quá trình sử dụng, nếu SB 1221 gặp tình trạng mất input, input luôn ON/OFF, đếm thiếu xung, encoder đọc sai, nhiễu tín hiệu, DIAG bất thường hoặc CPU không nhận Signal Board, cần kiểm tra cảm biến, nguồn 24VDC, potential/common, filter, wiring và hardware configuration trong TIA Portal trước khi kết luận lỗi phần cứng.
Nếu cần kiểm tra terminal, connector CPU, mạch bảo vệ input, khối cách ly, mạch nhận digital input, phần xử lý tín hiệu tốc độ cao, LED hoặc PCB của Siemens SIMATIC S7-1200 G2 SB 1221 6ES7221-3BF50-0XB0, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế phù hợp.
