Trong một hệ thống PLC, không phải lúc nào thay CPU lớn hơn cũng là cách hợp lý khi số lượng cảm biến tăng. Nếu hệ MELSEC iQ-F chỉ thiếu thêm vài tín hiệu đầu vào, Mitsubishi FX5-8EX/ES cung cấp một hướng mở rộng gọn hơn: bổ sung 8 digital input 24VDC mà không thêm bất kỳ output nào.

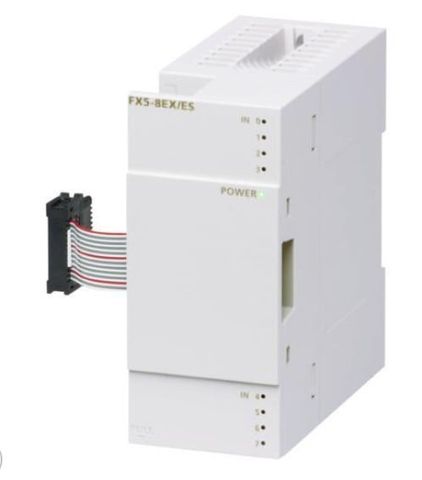

FX5-8EX/ES là input module dạng extension cable type, sử dụng terminal vít M3 và hỗ trợ cả hai kiểu sink/source. Theo thông số chính thức Mitsubishi Electric, mỗi input làm việc với tín hiệu 24VDC +20%/-15%, dòng đầu vào khoảng 4mA tại 24VDC và được cách ly với mạch bên trong bằng photocoupler. Module phù hợp để nhận trạng thái từ nút nhấn, công tắc hành trình, cảm biến quang, cảm biến tiệm cận và nhiều thiết bị digital 24VDC trong máy tự động.
Khác với FX5-16EX/ES có 16 input, FX5-8EX/ES chỉ chiếm 8 điểm I/O, kích thước khoảng 40 × 90 × 83mm và khối lượng khoảng 0.2kg. Đây là lựa chọn đáng chú ý khi tủ điện còn ít không gian hoặc hệ thống chỉ cần mở rộng đúng một nhóm tám tín hiệu.
Thông số kỹ thuật Mitsubishi FX5-8EX/ES
Thương hiệu: Mitsubishi Electric
Model: FX5-8EX/ES
Dòng PLC: MELSEC iQ-F Series
Loại thiết bị: Digital Input Extension Module
Kiểu kết nối mở rộng: Extension cable type
Tổng số điểm: 8 điểm
Số digital input: 8
Digital output: Không có
Số I/O chiếm dụng: 8 điểm
Loại input: Sink/Source
Điện áp tín hiệu input: 24VDC +20%/-15%
Dải điện áp tương ứng: khoảng 20.4–28.8VDC
Dòng tín hiệu input: 4.0mA tại 24VDC
Trở kháng input: 5.6kΩ
Dòng nhận ON: từ 3.0mA trở lên
Dòng nhận OFF: 1.5mA trở xuống
Thời gian đáp ứng OFF → ON: ≤50µs
Thời gian đáp ứng ON → OFF: ≤150µs
Tín hiệu tiếp điểm: No-voltage contact input
Cảm biến NPN: hỗ trợ theo cấu hình Sink
Cảm biến PNP: hỗ trợ theo cấu hình Source
Cách ly mạch input: Photocoupler
Hiển thị trạng thái: LED sáng khi input ON
Terminal: Screw terminal block
Vít terminal: M3
Nguồn 5VDC: cấp từ PLC
Dòng tiêu thụ 5VDC: 75mA
Nguồn 24VDC: từ service power supply hoặc nguồn ngoài
Dòng tiêu thụ 24VDC: 50mA
Kích thước W × H × D: 40 × 90 × 83mm
Khối lượng: khoảng 0.2kg
CPU tương thích: FX5UJ, FX5U, FX5UC và MX-F theo danh mục hiện hành
Khi kết nối FX5UC: cần FX5-CNV-IFC hoặc FX5-C1PS-5V
Tình trạng sản phẩm: On sale theo Mitsubishi tại thời điểm tra cứu
Chứng nhận được Mitsubishi liệt kê: UL, cUL, CE EMC, CE RoHS, KC EMC, LR, NK, DNV, ABS, RINA, BV, KR
1. Khi nào FX5-8EX/ES thực sự hữu ích?
Một ví dụ điển hình là máy đã có CPU FX5U nhưng toàn bộ input tích hợp gần như đã được sử dụng. Sau khi bổ sung thêm cảm biến cửa, cảm biến vật thể, công tắc giới hạn hoặc tín hiệu báo trạng thái, hệ thống cần thêm khoảng 4–8 input. Trong trường hợp đó, FX5-8EX/ES cho phép mở rộng đúng tám điểm thay vì phải thay CPU hoặc sử dụng một module lớn hơn nhu cầu.
Module chỉ xử lý tín hiệu ON/OFF. Nó không đo điện áp analog, dòng 4–20mA, nhiệt độ hoặc giá trị liên tục. Nếu cảm biến xuất ra tín hiệu analog thì phải chọn module analog phù hợp của MELSEC iQ-F.
2. Sink/Source – lợi thế quan trọng của FX5-8EX/ES
FX5-8EX/ES không bị giới hạn chỉ ở một kiểu cảm biến. Mitsubishi xác nhận input thuộc loại sink/source, nhờ đó module có thể làm việc với cảm biến transistor NPN hoặc PNP khi cấu hình mạch tương ứng đúng yêu cầu.
Đây là điểm đáng chú ý khi máy sử dụng nhiều thiết bị cảm biến khác nhau hoặc khi cần thay cảm biến trong quá trình bảo trì. Tuy nhiên “hỗ trợ sink/source” không có nghĩa có thể đấu NPN và PNP tùy ý mà không xét chân S/S và sơ đồ hệ thống. Phải xác định đúng loại tín hiệu trước khi vận hành.
3. Tám input 24VDC dành cho tín hiệu số công nghiệp
Điện áp input danh định của module là 24VDC với dung sai +20%/-15%, tương ứng khoảng 20.4–28.8VDC. Đây là mức điện áp phổ biến trong tủ điều khiển công nghiệp và tương thích với nhiều loại cảm biến, công tắc và thiết bị báo trạng thái.
Mỗi input tiêu thụ khoảng 4mA tại 24VDC và có trở kháng đầu vào 5.6kΩ. Mitsubishi xác định tín hiệu ON khi dòng đạt ít nhất 3mA và trạng thái OFF khi dòng giảm xuống 1.5mA hoặc thấp hơn.
Các ngưỡng này giúp PLC phân biệt rõ tín hiệu logic, nhưng nếu thiết bị ngoài có dòng rò lớn hoặc điện áp không giảm đủ khi OFF thì input có thể vẫn bị nhận sai trạng thái.
4. Tốc độ phản hồi nhanh hơn relay input truyền thống
Thời gian phản hồi chính thức của FX5-8EX/ES là tối đa 50µs khi chuyển sang ON và tối đa 150µs khi chuyển sang OFF. Với phần lớn cảm biến trạng thái trong máy tự động, mức phản hồi này đủ nhanh để PLC nhận tín hiệu gần như tức thời theo chu kỳ điều khiển.
Tuy nhiên đây vẫn là digital input extension thông thường, không nên mặc định nó thay thế module high-speed counter trong ứng dụng đếm xung encoder tốc độ cao. Loại module phải được chọn dựa trên tần số và chức năng thực tế của tín hiệu.
5. Photocoupler bảo vệ phần logic PLC
Mỗi mạch input được cách ly với phần logic bên trong bằng photocoupler. Tín hiệu điện từ phía cảm biến được chuyển thành tín hiệu quang trước khi truyền tới mạch logic, giúp tạo sự phân cách giữa trường tín hiệu và điện tử điều khiển.
Photocoupler không khiến module miễn nhiễm hoàn toàn với quá áp, đấu sai hoặc xung điện lớn. Nếu input từng nhận điện áp vượt giới hạn hoặc bị đấu nhầm nguồn, phần bảo vệ đầu vào, điện trở và photocoupler vẫn có thể bị hư hỏng.
6. LED trên từng input hỗ trợ bảo trì trực quan
Mitsubishi bố trí LED trạng thái để kỹ thuật viên có thể quan sát nhanh input nào đang ON. Đây là chi tiết nhỏ nhưng rất hữu ích khi máy có nhiều cảm biến.
Nếu cảm biến báo ON nhưng LED trên module không sáng, cần kiểm tra tín hiệu điện, common S/S, dây và cảm biến. Nếu LED đã sáng nhưng chương trình không phản ứng đúng, hướng kiểm tra chuyển sang địa chỉ input, logic PLC hoặc trạng thái chương trình.
7. Nguồn của module được chia thành phần logic và phần input
FX5-8EX/ES sử dụng nguồn 5VDC từ bus PLC cho phần mạch nội bộ, với dòng tiêu thụ khoảng 75mA. Phía input sử dụng 24VDC từ service power supply của CPU hoặc một nguồn ngoài phù hợp, với dòng tiêu thụ được Mitsubishi công bố khoảng 50mA.
Điều này có nghĩa khi mở rộng nhiều module, không chỉ cần kiểm tra số lượng I/O mà còn phải xét khả năng cấp dòng của CPU hoặc extension power supply trong toàn bộ cấu hình.
8. FX5-8EX/ES và FX5-16EX/ES khác nhau ở đâu?
Hai model cùng thuộc nhóm input module extension cable type, cùng sử dụng input 24VDC sink/source và terminal vít. Khác biệt dễ thấy nhất nằm ở số lượng điểm.
FX5-8EX/ES: 8 digital inputs, chiếm 8 I/O points, khối lượng khoảng 0.2kg.
FX5-16EX/ES: 16 digital inputs, phù hợp khi cần mở rộng số cảm biến lớn hơn.
Nếu hệ thống chỉ cần thêm vài input, phiên bản 8 điểm giúp tránh dư thừa I/O. Nếu dự kiến máy tiếp tục mở rộng, bản 16 điểm có thể giảm số lượng module cần lắp.
9. Khác hoàn toàn với FX5-8EYR/ES và FX5-8EYT/ES
Tên model trong dòng FX5 khá giống nhau nên dễ nhập nhầm dữ liệu. Cần phân biệt rõ chức năng:
FX5-8EX/ES: 8 input 24VDC sink/source.
FX5-8EYR/ES: 8 relay outputs.
FX5-8EYT/ES: 8 transistor outputs dạng sink.
FX5-8EYT/ESS: 8 transistor outputs dạng source.
FX5-8EX/ES chỉ đọc trạng thái từ thiết bị bên ngoài; nó không trực tiếp điều khiển contactor, van điện từ hoặc đèn tải như output module.
10. Khả năng tương thích với CPU MELSEC iQ-F
Trang thông số hiện hành của Mitsubishi liệt kê FX5-8EX/ES cho FX5UJ, FX5U, FX5UC và MX Controller MX-F. Khi sử dụng với FX5UC, cần FX5-CNV-IFC hoặc FX5-C1PS-5V để tạo giao diện mở rộng tương thích.
Bảng lineup hiện hành không liệt kê FX5S là CPU tương thích với FX5-8EX/ES. Vì vậy không nên quảng cáo module này là dùng chung cho mọi CPU FX5.
11. Kích thước 40 × 90 × 83mm – dễ bố trí trong tủ
Kích thước ngoài của FX5-8EX/ES khoảng 40mm rộng, 90mm cao và 83mm sâu. Khối lượng khoảng 0.2kg. Module sử dụng terminal vít M3 nên vẫn giữ kiểu đấu dây quen thuộc trong nhiều tủ PLC Mitsubishi.
Khi thay module cần kiểm tra cả không gian cơ khí, connector extension và thứ tự module trong cấu hình. Không nên chỉ dựa vào việc hai thiết bị cùng có tám input để coi chúng là tương đương trực tiếp.
Các tình huống ứng dụng thường gặp
Bổ sung cảm biến quang trên dây chuyền
Khi dây chuyền lắp thêm vị trí kiểm tra sản phẩm, các cảm biến quang NPN hoặc PNP có thể đưa tín hiệu digital về FX5-8EX/ES để CPU xử lý.
Nhận trạng thái công tắc hành trình
Module có thể đọc tiếp điểm không điện áp từ limit switch để xác nhận vị trí cylinder, bàn trượt, cửa bảo vệ hoặc cơ cấu máy.
Nhận tín hiệu từ nút nhấn và selector switch
Các lệnh Start, Stop, Reset, Auto/Manual hoặc tín hiệu xác nhận khác có thể được đưa vào một trong tám điểm input khi hệ thống được thiết kế phù hợp.
Mở rộng máy đang dùng FX5U hoặc FX5UJ
Nếu CPU đang hoạt động ổn định nhưng thiếu input, bổ sung module thường đơn giản hơn việc thay CPU và thiết kế lại toàn bộ phần cứng.
Những lỗi FX5-8EX/ES có thể gặp
Các tình trạng dưới đây là những lỗi digital input module, PLC và thiết bị điện tử công nghiệp nói chung có thể xuất hiện do nguồn điện, wiring, cảm biến, nhiễu, môi trường hoặc linh kiện. Đây không phải khẳng định Mitsubishi FX5-8EX/ES có lỗi thiết kế hoặc chắc chắn sẽ gặp các vấn đề này.
Một input luôn OFF dù cảm biến đã tác động
Đây là triệu chứng khá phổ biến khi bảo trì. Trước tiên cần xác nhận cảm biến thực sự phát tín hiệu 24VDC và cách cấu hình sink/source phù hợp. Nếu tín hiệu tại terminal đã đúng nhưng LED input vẫn không sáng, mạch đầu vào tương ứng có thể cần được kiểm tra.
Input luôn ON dù cảm biến đã OFF
Có thể xuất hiện khi đấu dây sai, thiết bị ngoài có dòng rò, S/S cấu hình không phù hợp hoặc mạch input bị hư. Cần đo trạng thái tín hiệu thực tế trước khi xác định module lỗi.
Cảm biến hoạt động nhưng LED module không sáng
Nên kiểm tra nguồn 24V, terminal M3, dây tín hiệu, chân S/S và kiểu NPN/PNP. Nếu tất cả phần bên ngoài đều đúng thì photocoupler hoặc mạch bảo vệ input có thể cần kiểm tra.
LED sáng nhưng PLC không xử lý tín hiệu
Trong trường hợp này phần điện đầu vào có thể vẫn hoạt động. Cần kiểm tra địa chỉ X, thứ tự module, project GX Works3 và logic chương trình trước khi sửa phần cứng.
Tất cả tám input cùng mất
Không nên giả định tám kênh hỏng đồng thời. Ưu tiên kiểm tra nguồn 24V dùng chung, S/S, nguồn bus PLC, connector extension và trạng thái CPU.
Input chập chờn khi máy chạy motor hoặc biến tần
Nhiễu điện từ, dây tín hiệu đi gần cáp động lực, nối đất không phù hợp hoặc nguồn 24V dao động có thể khiến trạng thái digital không ổn định. Cần khoanh vùng nhiễu trước khi thay module.
Một kênh phản ứng chậm hoặc bỏ tín hiệu
Cảm biến, terminal, tiếp xúc dây hoặc mạch photocoupler có thể suy giảm. Thông số chuẩn của module là ON tối đa 50µs và OFF tối đa 150µs, vì vậy bất thường rõ rệt cần được kiểm tra.
Module không được CPU nhận
Nguyên nhân có thể là connector mở rộng không tiếp xúc, cấu hình hệ thống không đúng, thiếu adapter khi dùng FX5UC hoặc module bị lỗi nguồn/bus.
Terminal nóng hoặc có dấu hiệu biến màu
Digital input tiêu thụ dòng nhỏ nên terminal nóng rõ rệt là trạng thái bất thường. Cần kiểm tra đấu nhầm nguồn, tiếp xúc kém hoặc hư hỏng mạch trước khi tiếp tục vận hành.
Khoanh vùng lỗi theo cách nhanh hơn
Cảm biến ON nhưng LED tắt: kiểm tra tín hiệu 24V, sink/source, S/S và terminal.
LED sáng nhưng chương trình không phản ứng: kiểm tra địa chỉ X và logic PLC.
Mất toàn bộ 8 input: kiểm tra nguồn chung và connector trước.
Chỉ một kênh lỗi: đổi sang cảm biến/dây đã xác nhận tốt để loại trừ thiết bị ngoài.
Tín hiệu chập chờn: kiểm tra nguồn 24V và nhiễu điện từ.
CPU không nhận module: kiểm tra connector, adapter và cấu hình phần cứng.
Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế
Terminal M3: kiểm tra lỏng, oxy hóa, cháy hoặc biến dạng.
Chân S/S: kiểm tra khi toàn bộ nhóm input hoạt động sai.
Mạch bảo vệ input: kiểm tra sau sự cố quá áp hoặc đấu nhầm.
Điện trở input 5.6kΩ và linh kiện liên quan: kiểm tra khi ngưỡng nhận tín hiệu bất thường.
Photocoupler: kiểm tra khi có điện áp input nhưng kênh không chuyển trạng thái.
LED trạng thái: kiểm tra khi PLC nhận input nhưng LED không hiển thị.
Connector extension: kiểm tra khi module không được CPU nhận hoặc hoạt động chập chờn.
Mạch nguồn 5V/24V: kiểm tra khi nhiều kênh cùng mất chức năng.
PCB: kiểm tra oxy hóa, nứt mối hàn, cháy hoặc hư linh kiện SMD.
Những điểm nên kiểm tra trước khi chọn mua
Đây là module input 8 điểm, không có output.
Input là 24VDC sink/source.
Hỗ trợ no-voltage contact, cảm biến NPN và PNP theo cấu hình phù hợp.
Dòng input khoảng 4mA tại 24VDC.
Ngưỡng ON từ 3mA; OFF không quá 1.5mA.
Input được cách ly bằng photocoupler.
Terminal dạng vít M3.
Không nhầm với FX5-8EYR/ES hoặc FX5-8EYT/ES là output module.
Kích thước khoảng 40 × 90 × 83mm.
Khi dùng FX5UC cần thêm FX5-CNV-IFC hoặc FX5-C1PS-5V.
Bảng lineup hiện hành không hỗ trợ FX5S cho model này.
FAQ – Mitsubishi FX5-8EX/ES
FX5-8EX/ES có bao nhiêu input?
Module có 8 digital inputs và không có output.
Input sử dụng điện áp bao nhiêu?
Điện áp tín hiệu danh định là 24VDC +20%/-15%, tương ứng khoảng 20.4–28.8VDC.
FX5-8EX/ES dùng cảm biến NPN được không?
Có. Mitsubishi hỗ trợ NPN open collector ở cấu hình sink input phù hợp.
Dùng cảm biến PNP được không?
Có. Module là loại sink/source và hỗ trợ PNP open collector ở cấu hình source input.
Mỗi input tiêu thụ bao nhiêu dòng?
Khoảng 4mA tại 24VDC theo thông số Mitsubishi.
Thời gian phản hồi input bao nhiêu?
ON tối đa 50µs và OFF tối đa 150µs.
Có cách ly tín hiệu không?
Có. Input được cách ly với mạch logic bằng photocoupler.
FX5-8EX/ES dùng với FX5UC được không?
Có, nhưng Mitsubishi yêu cầu FX5-CNV-IFC hoặc FX5-C1PS-5V để kết nối.
Module có dùng với FX5S không?
Không theo bảng tương thích I/O module hiện hành của Mitsubishi. FX5-8EX/ES được liệt kê cho FX5U, FX5UC và FX5UJ cùng một số cấu hình MX-F phù hợp.
Kích thước và khối lượng bao nhiêu?
Kích thước khoảng 40 × 90 × 83mm và khối lượng khoảng 0.2kg.
Kiểm tra, sửa chữa Mitsubishi FX5-8EX/ES tại Viện Máy Tính
FX5-8EX/ES là module mở rộng digital input nhỏ gọn cho MELSEC iQ-F, cung cấp tám điểm 24VDC sink/source với terminal M3, cách ly photocoupler và LED báo trạng thái. Thiết kế này phù hợp với những máy cần bổ sung cảm biến hoặc tiếp điểm nhưng chưa cần thay đổi toàn bộ CPU.
Khi module xuất hiện tình trạng mất input, một kênh luôn ON/OFF, LED không sáng, tín hiệu chập chờn hoặc CPU không nhận module, nên kiểm tra cảm biến, nguồn 24V, S/S, dây tín hiệu, terminal và cấu hình PLC trước khi xác định lỗi phần cứng.
Nếu cần kiểm tra terminal M3, mạch bảo vệ input, điện trở đầu vào, photocoupler, LED, connector extension, mạch nguồn hoặc PCB của Mitsubishi FX5-8EX/ES, khách hàng có thể liên hệ Trung tâm bảo hành Viện Máy Tính để được kiểm tra tình trạng, sửa chữa hoặc đề xuất thay thế hạng mục phù hợp.
